Термопара типа К – это термоэлектрический преобразователь, основанный на эффекте Зеебека, где при соединении двух разных металлов возникает термо-ЭДС в зависимости от температуры их спая. В конструкции типа К используются хромель (сплав никеля с хромом) и алюмель (сплав никеля с алюминием, кремнием и марганцем), что обеспечивает стабильную работу в температурном диапазоне от –200 °C до +1260 °C.
Выбор типа К обусловлен его универсальностью, доступностью и устойчивостью к окислению. Он широко применяется в металлургии, пищевой промышленности, термопечах, газовых котлах и в системах автоматизации. В отличие от других типов, термопара К сохраняет точность при кратковременных перегревах и демонстрирует линейную зависимость термо-ЭДС от температуры до 1000 °C.
Особенностью термопары К является сравнительно высокая термо-ЭДС: около 41 мкВ/°C при 1000 °C. Однако на точность измерений может влиять деградация спаев при длительной эксплуатации в агрессивных средах. Для повышения срока службы рекомендуется использовать защитные гильзы из коррозионностойких сплавов или керамики, особенно в кислородосодержащей среде.

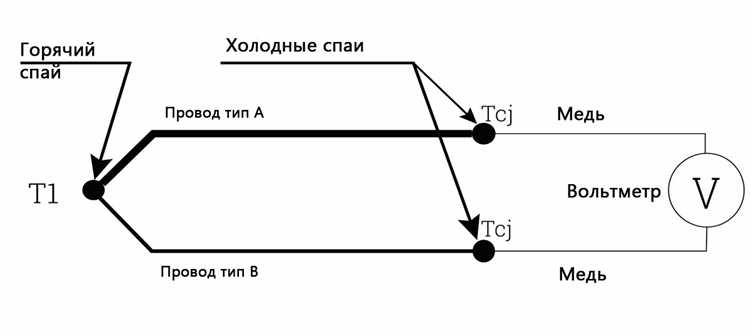

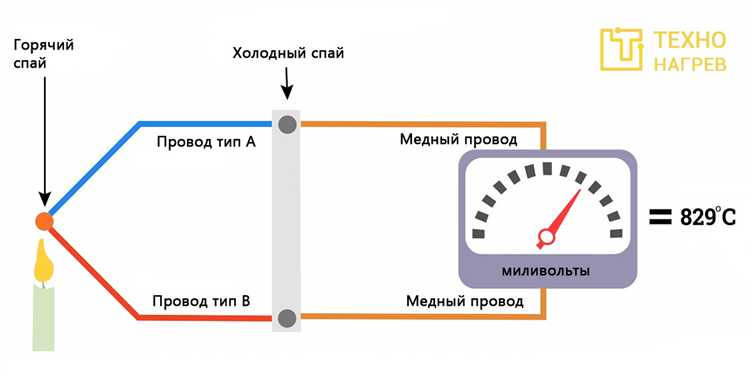

Для обеспечения достоверных показаний важно учитывать влияние «холодного спая», где измеряется температура среды, и правильно компенсировать его с помощью соответствующего оборудования или цифровой коррекции. Без этого термопара будет показывать не абсолютную, а разностную температуру между спаем и местом подключения.
Использование термопары типа К эффективно в задачах, где требуется быстрая реакция на изменение температуры, высокая надёжность и возможность эксплуатации в широком температурном диапазоне. При этом важно строго соблюдать технические условия монтажа, включая минимизацию паразитных термо-ЭДС, возникающих в соединительных проводах.
Хочешь, я помогу с разделами про ошибки измерений, типовые области применения или особенности подключения к измерительной системе?
Из каких металлов состоит термопара типа К и почему выбраны именно они
Термопара типа К состоит из двух различных металлических проводников: положительного (хромель) и отрицательного (алумель). Хромель представляет собой сплав, содержащий приблизительно 90% никеля и 10% хрома. Алумель состоит преимущественно из никеля с добавками около 2% алюминия, 2% марганца и 1% кремния. Такое сочетание обеспечивает высокую термоэлектрическую активность и стабильность в широком температурном диапазоне от -200 °C до +1260 °C.
Выбор именно этих металлов обоснован их электрохимическими и термостойкими свойствами. Хромель обладает высокой электроотрицательностью и устойчив к окислению при высоких температурах, что критично для стабильности показаний. Алумель, в свою очередь, демонстрирует хорошую воспроизводимость термоЭДС и низкую теплопроводность, снижая паразитные тепловые потери в чувствительной зоне.
Важно, что оба материала имеют близкие коэффициенты термического расширения, что минимизирует механические напряжения в спае при термоциклировании. Дополнительно, сплавы устойчивы к коррозии в окислительной атмосфере, что позволяет использовать термопару типа К в металлургии, термообработке и пищевой промышленности без специальной защиты в большинстве условий.
Выбор хромеля и алумеля также связан с их относительной дешевизной и легкостью в обработке по сравнению с благородными металлами, что делает термопару типа К массовым и экономически оправданным решением для промышленного и лабораторного температурного контроля.
Хочешь, я дополнительно опишу, в каких условиях термопара К теряет точность или почему она не подходит для восстановления после окисления?

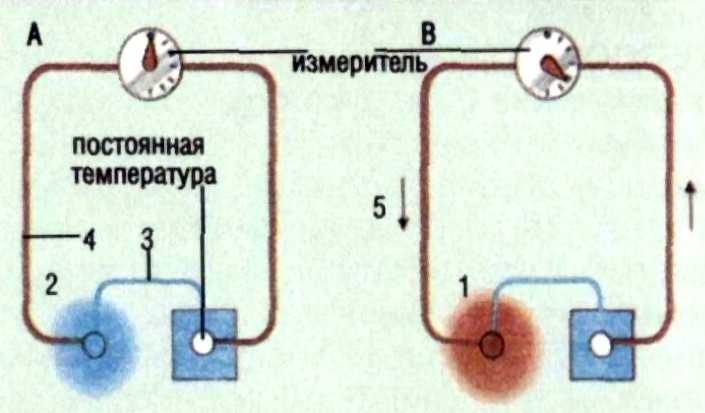

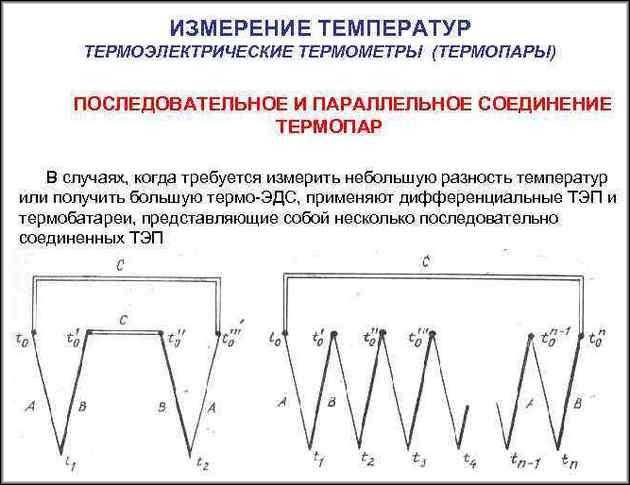

Как возникает термоэлектрическое напряжение в термопаре типа К
Хромель состоит преимущественно из никеля с добавками хрома, а алюмель – из никеля с алюминием, марганцем и кремнием. Разные составы этих металлов обуславливают различную электронную плотность и структуру энергетических зон, что приводит к возникновению разного уровня термо-ЭДС при нагревании. При создании температурного градиента между концами цепи электроны в материалах начинают перераспределяться, формируя электрический потенциал.
Электродвижущая сила, возникающая между спаями, прямо пропорциональна разности температур. Типовая характеристика термопары К близка к линейной в диапазоне от −200 °C до +1250 °C, что упрощает калибровку и интерпретацию показаний. Для повышения точности измерений рекомендуется минимизировать паразитные термопары в контактных соединениях, использовать экранированный кабель и термокомпенсационные провода из идентичных сплавов.
Итоговое напряжение измеряется в милливольтах и обрабатывается измерительным прибором или системой автоматизации. Важно учитывать, что термо-ЭДС не является абсолютной, а определяется только разностью температур между спаями. Поэтому для точного измерения необходимо обеспечить контроль и компенсацию температуры опорного спая.
Хочешь, объясню подробнее, как точно измеряется ЭДС термопары или что влияет на её стабильность?
В каком диапазоне температур может использоваться термопара типа К
Термопара типа К (хромель-алюмель) применяется в температурном диапазоне от −200 °C до +1350 °C. Однако реальный рабочий интервал зависит от условий эксплуатации и требований к точности измерений. На практике чаще всего используется диапазон от −40 °C до +1200 °C, где погрешности и деградация материалов минимальны.
Нижняя граница в −200 °C возможна только при использовании специальных кабелей и калибровки, поскольку при таких температурах отклонения ЭДС от эталонных характеристик возрастают. Верхний предел в +1350 °C также требует осторожности, так как при длительном нагреве выше +1100 °C ускоряется диффузия компонентов, снижается стабильность выходного сигнала и ухудшается повторяемость измерений.
- До +800 °C термопара сохраняет высокую точность и стабильность, что делает этот диапазон оптимальным для большинства промышленных задач.
- В интервале от +800 °C до +1100 °C возможно применение без охлаждения, но необходимо контролировать окисление проволоки и избегать агрессивных сред.
- Выше +1100 °C желательно использовать защитные трубки из инертных материалов (например, корунда), чтобы продлить срок службы.
- Ниже −40 °C требуется учёт нелинейности ЭДС и подбор усилителей с высокой чувствительностью.
Для измерений при экстремальных температурах важно регулярно проводить перекалибровку, особенно если термопара работает в зоне температур выше +1000 °C или подвергается частым перепадам температур.
Таким образом, при грамотной установке и учёте ограничений, термопара типа К охватывает широкий температурный спектр и остаётся надёжным инструментом в металлургии, пищевой промышленности, энергетике и лабораторной практике.
Хочешь, напишу следом раздел про долговечность термопары типа К в разных температурных режимах?
Как правильно подключать термопару типа К к измерительным приборам
Для точного измерения температуры необходимо учитывать полярность термопары. Положительный провод термопары К выполнен из хромеля (обычно зелёный изоляционный цвет), отрицательный – из алюмеля (белый). Неверное подключение приведёт к искажению показаний и нестабильности сигнала.
Подключение к измерительным приборам осуществляется через специализированные клеммы или разъёмы, выполненные из тех же термоэлектродных материалов. Применение обычных медных клемм недопустимо, так как это создаёт дополнительные термоэлектрические переходы и вносит погрешности.
Соединение должно осуществляться термопарным проводом типа К. Использование других типов термопарного кабеля или проводов общего назначения нарушает термоэлектрическую цепь и влияет на точность измерений. Максимальная длина соединительного кабеля зависит от качества изоляции и чувствительности используемого прибора, но рекомендуется не превышать 15–20 метров без усилителей сигнала.
На входе прибора необходимо использовать функцию компенсации холодного спая. В большинстве современных измерителей она встроена, но при использовании аналоговых систем компенсация должна выполняться вручную с помощью специальных переходных блоков, в которых поддерживается постоянная температура соединения с медными клеммами.
При прокладке проводов необходимо избегать участков с электромагнитными помехами. Располагайте кабель вдали от силовых линий, трансформаторов и устройств коммутации. При необходимости используйте экранированный провод с заземлением одного конца экрана.
Перед вводом в эксплуатацию необходимо провести калибровку измерительной цепи с использованием эталонного источника температуры. Это позволит учесть индивидуальные отклонения термоэлектрической характеристики конкретной пары проводов и улучшить точность измерений.
Хочешь, расскажу, какие особенности подключения важно учитывать при больших длинах кабеля или при высоких температурах?
Что влияет на точность измерений термопары типа К
На точность измерений термопары типа К напрямую влияет стабильность термоэлектродных материалов – хромеля и алюмеля. При длительной эксплуатации при температурах выше 1000 °C возможна диффузия компонентов, приводящая к изменению Seebeck-коэффициента и, соответственно, к систематической погрешности. Особенно чувствительны такие отклонения при высокотемпературных циклах и в окислительной среде.
Неправильный выбор компенсационного провода способен вносить дополнительную ошибку до ±2 °C. Использование неподходящих материалов, например медного или алюминиевого провода вместо специального хромель-алюмельного сплава, нарушает принцип однородности и искажает измерения.
Точность зависит от качества спая. Некачественно выполненный контакт между двумя металлами может вызывать нестабильные показания, особенно при вибрациях или переменных температурах. Оптимальный способ – точечная сварка в инертной среде для минимизации окисления и появления промежуточных фаз.
Влияние электромагнитных помех особенно критично при слабом экранировании сигнальной линии. Провода термопары следует прокладывать вдали от силовых кабелей, трансформаторов и частотных преобразователей. Для уменьшения наводок рекомендуется использовать экранированные кабели и дифференциальные входы измерительных приборов.
Погрешность возрастает при наличии градиента температуры в зоне подключения термопары к прибору. Компенсационный узел должен быть изотермическим, иначе возникает паразитное термо-ЭДС. Надёжный метод – использовать температурно-стабилизированное соединительное гнездо с автоматической холодной пайкой.
Калибровка прибора с учётом реальных характеристик конкретной термопары позволяет уменьшить ошибку до ±0,5 °C. Без индивидуальной градуировки систематическая погрешность может достигать ±2,2 °C, особенно в диапазоне выше 500 °C.
Наконец, загрязнение защитной оболочки термопары или её повреждение (например, микротрещины в изоляции) приводит к ложным показаниям вследствие паразитных токов или контактирования с внешней средой. Рекомендуется регулярная проверка сопротивления изоляции и визуальный осмотр чувствительного элемента.
Хочешь, я добавлю раздел о том, как калибровать термопару типа К или какие ошибки возникают при нарушении изотермии соединений?
Какие есть варианты изоляции и оболочек для термопары типа К и когда они нужны
Изоляция и оболочка термопары типа К подбираются в зависимости от условий эксплуатации: температурного диапазона, агрессивности среды, механических нагрузок и требований к скорости отклика. Используемые материалы различаются по химической стойкости, теплопроводности и электрическим свойствам.
Наиболее распространённый вариант изоляции – стекловолокно. Оно выдерживает температуры до 480 °C и подходит для сухих сред. В условиях с повышенной влажностью или при воздействии химических веществ стекловолокно теряет прочность, что ограничивает его применение.
Для более высоких температур (до 1000 °C) применяется керамическая изоляция, чаще всего на основе оксида алюминия. Она инертна по отношению к большинству газов и расплавов, устойчива к тепловым ударам, но требует аккуратного обращения из-за хрупкости.
В термопарах, предназначенных для установки в коррозионно-активных или вакуумных средах, используют фторопластовую (PTFE) изоляцию. Её максимальная рабочая температура ограничена 260 °C, зато она устойчива к кислотам, щелочам и маслам. Применяется преимущественно в лабораторных и пищевых установках.
Что касается внешних оболочек, то для стандартных применений используется нержавеющая сталь (например, AISI 304 или 316). Она защищает сенсор от механических повреждений и подходит для большинства газовых и жидких сред до 1100 °C. В условиях окислительной среды при высоких температурах предпочтительнее Inconel 600, так как он устойчив к окалинообразованию и сохраняет прочность до 1150 °C.
Если предполагается контакт с алюминием, свинцом, цинком или другими активными металлами, целесообразно выбирать оболочку из никелевых сплавов, совместимых по химической стойкости. В вакуумных печах или в атмосферах с высоким содержанием водорода используют молибден или тантал, несмотря на их высокую стоимость, из-за их устойчивости к разложению в таких условиях.
Выбор комбинации изоляции и оболочки должен базироваться на точных данных о рабочей среде. Игнорирование этих параметров приводит к деградации термопары, ложным показаниям и преждевременному выходу из строя.
Хочешь, я дополнительно опишу, как влияет оболочка на время отклика термопары или в каких случаях термопару лучше использовать без оболочки?
Вопрос-ответ:
Почему термопару типа К чаще всего выбирают для измерения высоких температур?
Термопара типа К широко применяется в промышленности благодаря сочетанию высокой термостойкости и устойчивости к агрессивным средам. Она изготовлена из сплавов хромеля и алюмеля, которые позволяют получать стабильное термоэлектрическое напряжение в диапазоне температур от −200 до +1260 °C. Такая термопара работает надёжно при термических нагрузках, особенно в окислительных атмосферах, где другие типы быстро деградируют. Дополнительно, благодаря высокой механической прочности и доступности материалов, она остаётся экономически выгодным решением для измерений в печах, турбинах, на литейных и стекольных производствах.
