Обжимное кольцо используется для герметичного соединения шланга с фитингом и предотвращения утечек. От качества обжима зависит долговечность и надёжность всей системы, особенно в условиях повышенного давления или вибраций. Некачественная фиксация может привести к разгерметизации, повреждению оборудования и выходу из строя узлов.
Для обжима кольца на шланге применяются механические или гидравлические прессы, а также ручные обжимные клещи. Конкретный инструмент подбирается в зависимости от диаметра шланга, материала кольца и требований к усилию зажима. При этом важно соблюдать допустимое значение сжатия – кольцо не должно деформировать шланг до сплющивания, но и не оставлять зазоров между его поверхностью и штуцером.
Перед началом работы необходимо подготовить шланг: обрезать его под прямым углом, очистить от пыли и масла, проверить на повреждения. Обжимное кольцо надевается строго по оси, без перекосов. При установке следует контролировать положение кольца относительно края шланга – оно не должно находиться слишком близко к торцу, чтобы избежать срыва при давлении.
При использовании металлических колец необходимо учитывать их твердость и пружинящие свойства. Для армированных шлангов применяются усиленные кольца, выдерживающие большую нагрузку. После обжима следует визуально и вручную проверить качество соединения: кольцо должно сидеть плотно, не смещаться при усилии и не образовывать острых краев, способных повредить шланг.

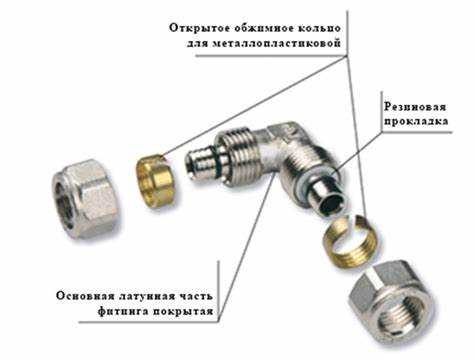

Выбор подходящего обжимного кольца по диаметру и типу шланга
Обжимное кольцо подбирается строго под внешний диаметр шланга в месте обжима. Недопустимо использование кольца «на глаз» – при недостаточном обжиме соединение будет протекать, при избыточном – возможен разрыв армирующего слоя или повреждение фитинга. Измерение выполняется штангенциркулем с точностью до 0,1 мм.

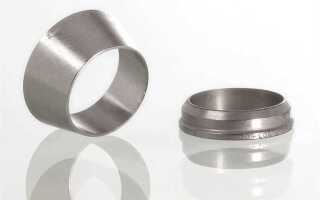

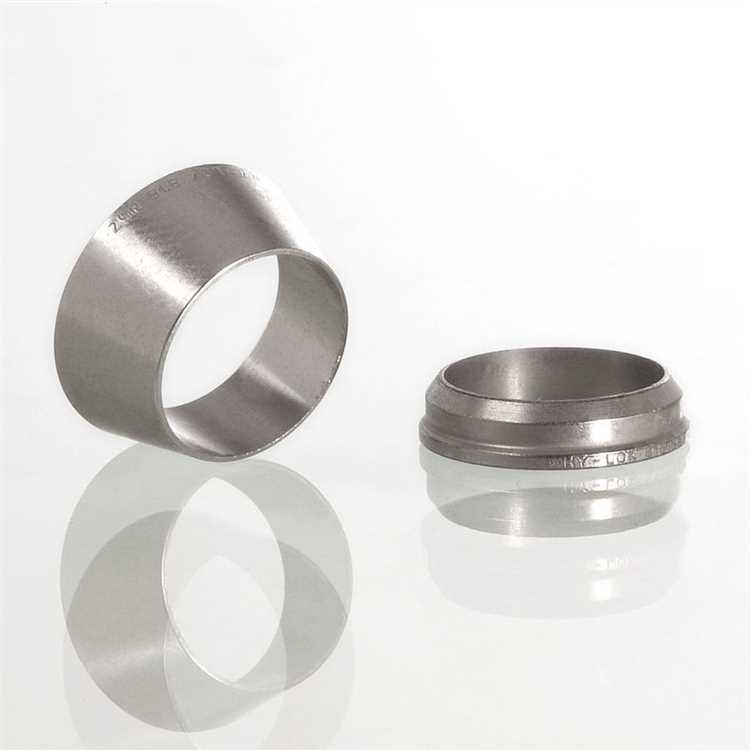

Для шлангов с текстильным армированием рекомендуется выбирать кольца из алюминия или латуни, так как они обеспечивают достаточную герметичность при меньшем усилии. Для армированных ПВХ-шлангов и термопластиков предпочтительнее использовать стальные кольца – они обеспечивают необходимое сжатие даже при повышенном внутреннем давлении.

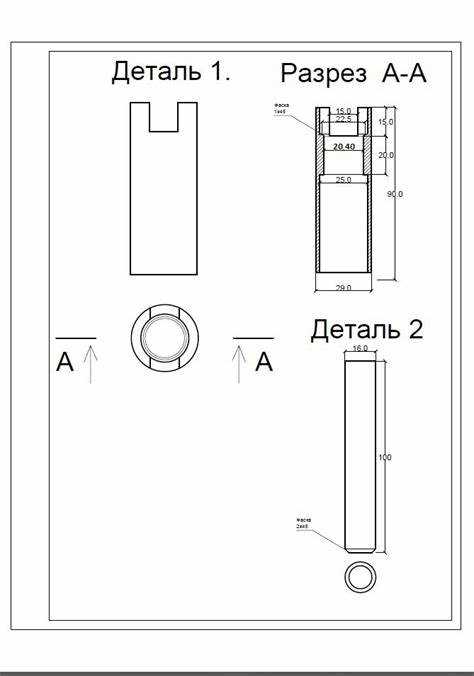

Важно учитывать тип обжима: кольца под обжим пресс-инструментом имеют более толстую стенку и скруглённые кромки, предотвращающие перерезание шланга. Для ручной обжимки оправкой применяются тонкостенные варианты с ровным профилем.
Для каждого типа шланга желательно использовать кольца одного производителя с фитингами – это исключает несовместимость по диаметру и форме бурта. Если такой возможности нет, кольцо должно плотно садиться на шланг с натягом до 0,3 мм перед обжимом.
Подготовка шланга перед установкой обжимного кольца
Перед установкой обжимного кольца необходимо укоротить и выровнять конец шланга. Срез должен быть строго перпендикулярен оси, без заусенцев и сплющиваний. Для резки следует использовать труборез или острый нож, избегая деформации стенок.
После обрезки внутреннюю поверхность очищают от загрязнений, масла и влаги. Это особенно важно при использовании резьбовых или вставных фитингов, так как наличие посторонних частиц ухудшает герметичность соединения.
Если шланг армированный, проверяется состояние металлической оплётки или корда на участке обрезки. Торчащие элементы подрезают заподлицо с внешней оболочкой, чтобы исключить повреждение кольца при обжиме.
Для жёстких шлангов перед монтажом допускается кратковременный прогрев горячим воздухом (до 70–80 °C), что облегчает надевание фитинга и снижает риск растрескивания наружного слоя. Однако перегрев недопустим – размягчение материала ухудшает удержание кольца.
Перед надеванием кольца следует убедиться, что диаметр шланга соответствует спецификации фитинга и кольца. Нарушение соосности или натяг может привести к неравномерному обжатию и утечке.
Инструменты, необходимые для обжима кольца
Для качественного обжима кольца на шланге необходим комплект специализированных инструментов, обеспечивающих точное и равномерное сжатие. Основной инструмент – ручной или гидравлический пресс для обжима, подходящий по размеру к диаметру кольца. Он должен обеспечивать стабильное усилие без перекосов.
Обжимные клещи используются при работе с малым и средним диаметром шлангов, особенно в условиях ограниченного пространства. Выбирать следует модели с регулируемым усилием, чтобы избежать повреждения кольца или шланга.
Микрометр или штангенциркуль необходимы для контроля диаметра шланга и кольца до и после обжима. Это позволяет избежать ошибок при подборе размеров и убедиться в надёжности соединения.
Если кольцо требует предварительного разогрева для упрощения установки, может использоваться промышленный фен с возможностью точной регулировки температуры. Нагрев должен проводиться аккуратно, чтобы не повредить шланг.
Дополнительно потребуется тиски с мягкими губками для фиксации шланга при установке кольца, а также обезжириватель и чистая ветошь для удаления загрязнений с поверхности. Это снижает риск проскальзывания и улучшает контакт между элементами.
Правильное размещение кольца на шланге перед обжатием
Кольцо необходимо установить на шланг с точностью, чтобы обеспечить надёжное и герметичное соединение.
- Надеть кольцо на шланг до установки штуцера.
- После вставки штуцера в шланг кольцо сдвинуть к месту соединения так, чтобы оно охватывало участок с буртом или насечкой на штуцере.
- Расположить кольцо так, чтобы между его краем и торцом шланга оставался зазор 1–2 мм, предотвращающий пережим и повреждение кромки.
- Убедиться, что кольцо установлено ровно, без перекоса и зазоров по окружности.
- Для армированных шлангов ориентировать кольцо так, чтобы оно прижимало армирующий слой к штуцеру, не смещаясь на свободный край.
Контроль точности размещения облегчает предварительная разметка на шланге и штуцере. Это снижает риск ошибок и повышает качество обжима.
Пошаговый процесс обжима кольца с помощью ручного инструмента
Подготовьте шланг: отрежьте ровный конец, очистите поверхность от загрязнений и срежьте фаску под углом 45° для облегчения посадки кольца.
Наденьте обжимное кольцо на подготовленный конец шланга так, чтобы оно располагалось на 3–5 мм от края, не доходя до среза.

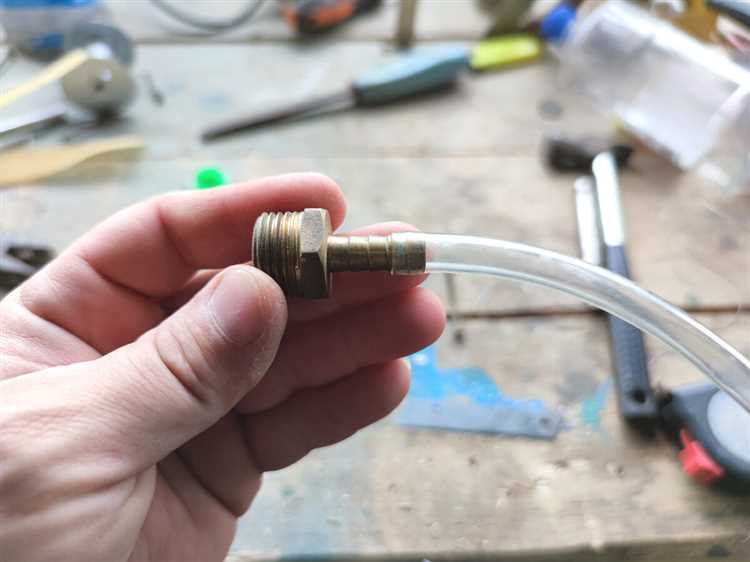

Вставьте конец шланга с кольцом в соответствующий фитинг, проверяя плотность посадки без перекосов и люфта.
Установите ручной обжимной инструмент в рабочее положение, подберите правильный размер матриц в зависимости от диаметра кольца.
Поместите шланг с кольцом в матрицы инструмента, совмещая центр кольца с центром обжимной зоны.
Сожмите ручки инструмента плавно, без резких рывков, контролируя равномерное сжатие кольца вокруг шланга.
Продолжайте усилие до упора или до срабатывания фиксатора инструмента, обеспечивающего необходимую силу обжима.
Освободите ручки и извлеките шланг с обжатым кольцом, проверяя отсутствие деформаций и зазоров между кольцом и шлангом.
При необходимости повторите процесс, если обжим недостаточно плотный, но избегайте излишнего сжатия, которое может повредить шланг.
Контроль плотности обжима и проверка герметичности соединения
Плотность обжима определяется равномерностью сжатия кольца по всей окружности и отсутствием деформаций шланга. Для контроля используют визуальный осмотр и измерительные приборы.
- Визуально проверьте, что кольцо плотно прилегает к шлангу без зазоров и трещин.
- Измерьте диаметр обжатого кольца штангенциркулем, сопоставив с номинальным размером после обжима.
- Обратите внимание на отсутствие следов смятия или срезов на шланге и кольце.
Для проверки герметичности соединения проводят испытание под давлением, соответствующим рабочим условиям:
- Подключите шланг к источнику давления.
- Повышайте давление до рабочего или на 10-20% выше рекомендованного значения.
- Осмотрите место обжима на предмет протечек – капли жидкости, влагу или пузырьки воздуха при использовании газа.
- Поддерживайте давление в течение не менее 5 минут, чтобы убедиться в стабильности соединения.
При обнаружении утечек следует повторить процесс обжима с заменой кольца и проверить качество инструмента.
Регулярный контроль обжима и герметичности исключает риск повреждений и продлевает срок эксплуатации шланга.
Типичные ошибки при обжиме кольца и как их избежать
Неправильный подбор диаметра кольца. Использование кольца меньшего или большего диаметра приводит к неплотному креплению или повреждению шланга. Перед обжимом обязательно сверяйте размер кольца с внешним диаметром шланга и учитывайте толщину его стенок.
Неровное размещение кольца на шланге. Кольцо должно располагаться ровно и строго на конце шланга, без перекосов. Смещение вызывает неполный обжим и повышает риск протечек. Перед обжатием проверьте положение кольца, при необходимости подкорректируйте.
Недостаточный или чрезмерный обжим. Слабый зажим не обеспечивает герметичность, а слишком сильный может повредить структуру шланга и деформировать кольцо. Используйте инструмент с контролем усилия или ориентируйтесь на рекомендации производителя обжимных приспособлений.
Использование неподходящего инструмента. Обжим ручными клещами без специализированных матриц часто приводит к неравномерному распределению давления. Применяйте инструмент, специально предназначенный для выбранного типа кольца и шланга.
Отсутствие очистки и подготовки шланга. Грязь, масла или остатки смазок снижают адгезию и способствуют протечкам. Перед монтажом тщательно очистите концы шланга и удалите посторонние включения.
Игнорирование проверки герметичности после обжима. После установки кольца обязательно проведите испытание под давлением. Даже при правильном обжиме возможно появление микроподтеков, которые устраняются своевременно.
Вопрос-ответ:
Какие параметры обжимного кольца нужно учитывать при выборе для конкретного шланга?
При выборе обжимного кольца важно учитывать диаметр шланга, материал кольца и его прочность. Кольцо должно точно соответствовать внутреннему диаметру фитинга и внешнему диаметру шланга, чтобы обеспечить плотное соединение. Кроме того, материал кольца должен быть устойчив к воздействию среды, в которой будет эксплуатироваться шланг — например, к влаге, химикатам или механическим нагрузкам.
Какие ошибки чаще всего допускают при обжиме кольца на шланге и как их избежать?
Одной из распространённых ошибок является неправильное расположение кольца — если оно установлено не по месту, соединение может быть ненадёжным. Также часто наблюдаются недостаточное усилие при обжиме или, наоборот, чрезмерное, что приводит к деформации шланга или кольца. Чтобы избежать ошибок, нужно внимательно подготовить поверхность шланга, правильно подобрать инструмент и равномерно распределять усилие по всему кольцу.
Как проверить герметичность соединения после обжима кольца на шланге?
Для проверки герметичности после обжима можно провести несколько тестов. Самый простой — под давлением подать воду или воздух в шланг и осмотреть соединение на наличие протечек. Важно провести визуальный осмотр: не должно быть трещин или деформаций на кольце и шланге. Иногда используют мыльный раствор, нанося его на соединение, и если появляются пузырьки, значит есть утечка.
Какой инструмент лучше использовать для обжима кольца на шланге при домашних условиях?
Для домашнего использования подойдут ручные обжимные клещи или специальные обжимные инструменты с фиксированным усилием. Они удобны и не требуют подключения к электричеству или сжатому воздуху. Главное — чтобы инструмент был подходящего размера для используемого кольца и обеспечивал равномерное давление по окружности без перекосов.
Можно ли повторно использовать обжимное кольцо после демонтажа шланга?
Повторное использование обжимного кольца нежелательно. При первом обжиме кольцо подвергается деформации, и при повторном использовании оно уже не сможет обеспечить необходимое уплотнение. Для надежности соединения рекомендуется использовать новое кольцо, чтобы избежать протечек и потери прочности.
Как подобрать правильный размер обжимного кольца для шланга?
Выбор подходящего обжимного кольца зависит от внутреннего диаметра шланга и внешнего диаметра фитинга. Кольцо должно плотно охватывать шланг без излишнего зазора, но не быть слишком маленьким, чтобы не повредить материал. Для точного подбора измерьте диаметр шланга в месте установки и сравните с параметрами кольца, указанными производителем. Также учитывайте тип шланга — резиновый, полиуретановый или другой, так как материал влияет на степень сжатия и плотность соединения.
