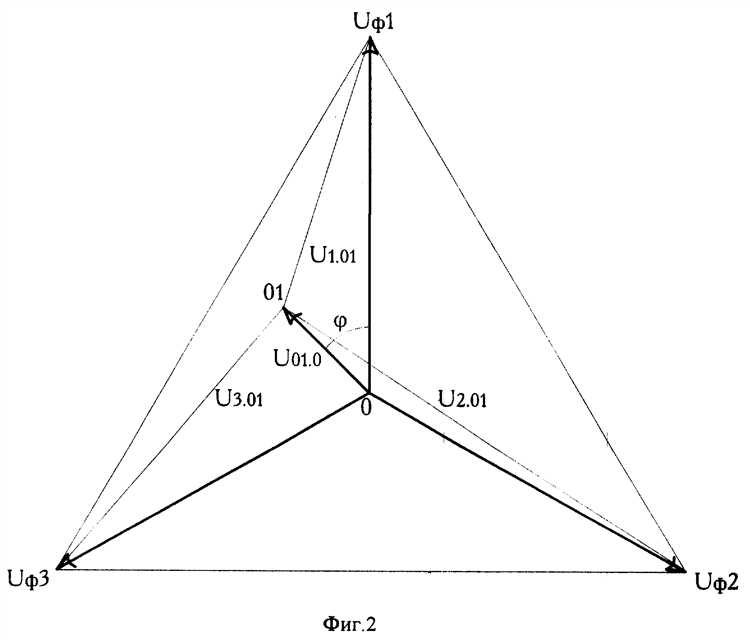

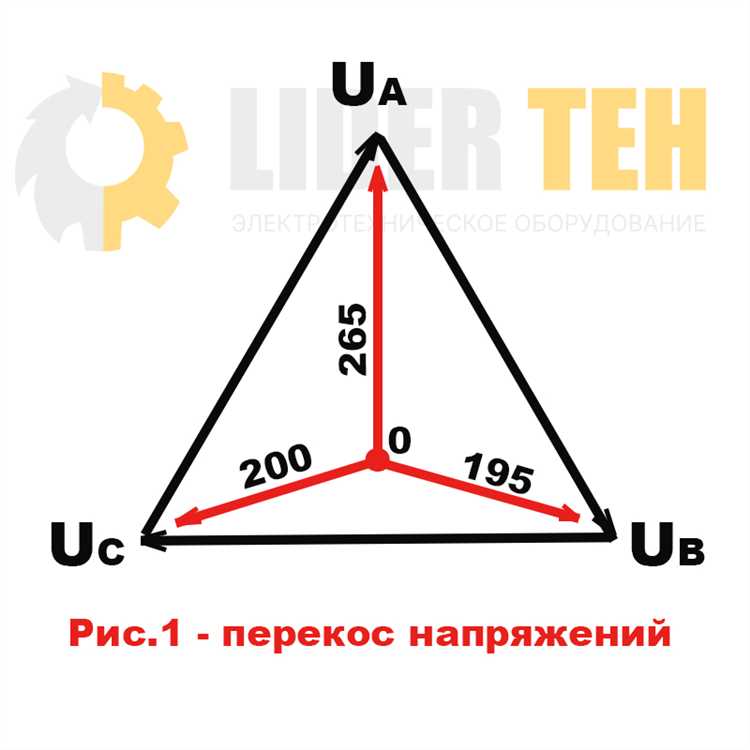

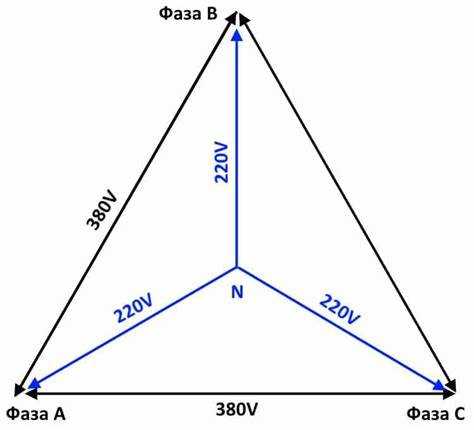

Перекос фаз возникает при неравномерной нагрузке по фазам в трехфазной системе, когда токи или напряжения в фазах отличаются по величине или углу. Допустимый уровень перекоса напряжения в распределительных сетях не должен превышать 2%, согласно ГОСТ 32144-2013. На практике значение выше этого порога указывает на критическое нарушение баланса, требующее немедленного анализа и коррекции.
Основной причиной перекоса являются асимметричные нагрузки – например, при подключении мощного однофазного оборудования к одной фазе. Также причиной может быть обрыв нулевого провода, особенно в сетях с заземленной нейтралью. В таких условиях фазы начинают работать нестабильно: одна оказывается перегруженной, а остальные недогружены, что вызывает колебания напряжения и приводит к перегреву оборудования.
Последствия перекоса выражаются в ускоренном износе электродвигателей, повышенных пусковых токах, срабатывании автоматических выключателей, снижении ресурса трансформаторов. Даже незначительное отклонение от симметрии, порядка 1.5–2%, может увеличить тепловые потери в обмотках двигателей до 20% и вызвать снижение их КПД на 5–10%.
Для предотвращения перекоса рекомендуется равномерно распределять однофазные нагрузки, применять устройства автоматической балансировки фаз, а также регулярно проводить анализ параметров сети с помощью регистраторов качества электроэнергии. Особенно важно контролировать состояние нулевого проводника в системах с четырьмя проводами, где от его целостности напрямую зависит симметрия напряжения на потребителях.
Причины возникновения перекоса фаз в промышленной и бытовой сети
Перекос фаз в бытовых сетях чаще всего возникает при одностороннем подключении энергоёмких устройств к одной фазе. Например, если в частном доме к одной фазе подключены электрический котёл мощностью 5 кВт, духовой шкаф и водонагреватель, то дисбаланс по току может превышать 40 % относительно других фаз. Это создаёт условия для перегрева нулевого проводника и нестабильности напряжения.
Во многих многоквартирных домах старая схема распределения нагрузки не предусматривает автоматического контроля баланса. При сезонных пиковых нагрузках (зимой – обогреватели, летом – кондиционеры) на одной из фаз может быть сосредоточено до 60 % общей потребляемой мощности, особенно если вводной щит не модернизирован.
В промышленности основной причиной является несимметричная эксплуатация трёхфазного оборудования. Асинхронные двигатели, работающие в режиме с односторонней механической нагрузкой, создают токовый перекос даже при равномерной фазной подаче напряжения. Сварочные трансформаторы и печи сопротивления в линиях без компенсации также вызывают сильное смещение тока между фазами.

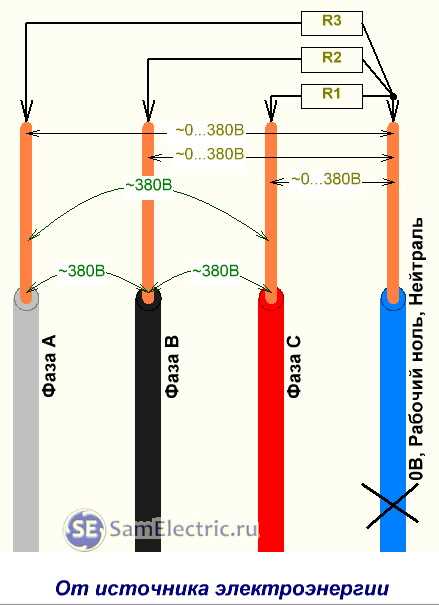

Опасную ситуацию создаёт повреждение нулевого проводника в системах с глухозаземлённой нейтралью. При обрыве нуля фазные напряжения на однофазных потребителях изменяются пропорционально их сопротивлениям, что часто приводит к выходу из строя чувствительной электроники. В таких случаях зафиксированы скачки напряжения до 270–290 В в одной фазе при снижении до 160–180 В в другой.
Существенный вклад вносит использование удлинителей, распределительных коробок и автоматов с различными электрическими характеристиками по фазам. Это типично для временных объектов, где отсутствует контроль фазировки. Такие ошибки становятся критичными при подключении оборудования с высокой пусковой нагрузкой.
Для минимизации перекоса в быту необходимо равномерно распределять нагрузку на стадии проектирования и монтажа, использовать автоматические устройства контроля симметрии фаз и избегать подключения всех мощных приборов к одной линии. В промышленности требуется установка фазовых контроллеров, регулярный мониторинг токов по фазам и корректировка распределения нагрузки с учётом производственных графиков.
Методы диагностики перекоса фаз с помощью измерительных приборов
Точный контроль баланса фаз в трехфазной сети требует регулярной диагностики с использованием специализированных приборов. Ниже приведены методы измерения и оценки перекоса фаз, основанные на применении различных типов оборудования.
- Измерение линейных и фазных напряжений мультиметром: Для первичной оценки перекоса фаз используется цифровой мультиметр с функцией True RMS. Измеряются значения между фазами и фазами относительно нуля. Допустимое отклонение между фазными напряжениями не должно превышать 2%.
- Использование анализатора качества электроэнергии: Современные анализаторы (например, Fluke 435-II, C.A 8336) регистрируют напряжения и токи по каждой фазе с высокой точностью, а также автоматически рассчитывают коэффициент несимметрии напряжений по ГОСТ 32144-2013. Эти устройства позволяют вести длительный мониторинг и выявлять динамические отклонения.
- Контроль фазного угла и сдвига фаз: Осциллог
Влияние перекоса фаз на работу асинхронных электродвигателей

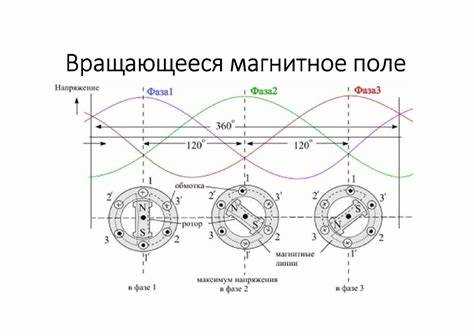

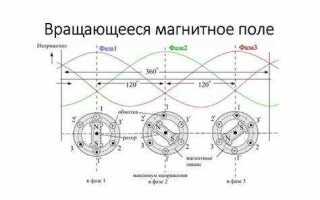

Перекос фаз приводит к неравномерному распределению токов в обмотках статора асинхронного двигателя, что вызывает повышенный ток в одной или двух фазах и уменьшение в других. При перекосе более 5% наблюдается существенное снижение крутящего момента, что провоцирует перегрузку двигателя и повышенный нагрев обмоток.
Увеличение тока на одной из фаз вызывает локальный перегрев, ускоряющий деградацию изоляции, что сокращает срок службы электродвигателя и увеличивает риск межвиткового замыкания. При перекосе фаз более 10% возможны вибрации и механические нагрузки на подшипники, что ведет к их преждевременному износу.
Перекос фаз снижает КПД двигателя и увеличивает потребление электроэнергии на 10-15%, что негативно влияет на экономичность эксплуатации оборудования. Электромагнитные колебания из-за несимметрии фаз создают дополнительные механические шумы и могут привести к нарушению работы сопутствующего оборудования.
Для предотвращения повреждений рекомендуется использовать устройства защиты от перекоса фаз с порогом срабатывания не выше 3%. Регулярный мониторинг токов фаз с помощью измерительных приборов позволяет своевременно выявлять и устранять причины перекоса, обеспечивая стабильную работу асинхронных двигателей.
Поведение трансформаторов при несимметричной нагрузке по фазам
Несимметричная нагрузка по фазам вызывает перекос фазных токов и создает неравномерные магнитные потоки в сердечнике трансформатора. Это приводит к дополнительным потерям энергии и повышенному нагреву, особенно в обмотках с большей нагрузкой.
При несимметричной нагрузке увеличивается ток нулевой последовательности, что способно вызвать перегрузку нейтральной точки и нарушения в работе защитных устройств. В трехфазных трансформаторах с соединением звезда-звезда или звезда-треугольник несимметрия отражается в искажении выходного напряжения и снижении коэффициента мощности.
Резкое увеличение температуры обмоток под воздействием неравномерных токов уменьшает срок службы изоляции. Это требует усиленного контроля теплового режима и установки тепловых реле с учетом несимметрии.
Для минимизации влияния несимметричной нагрузки рекомендуется применять трансформаторы с соединением треугольник-звезда, обеспечивающим циркуляцию токов нулевой последовательности и снижение перегрузок. Кроме того, использование устройств компенсации, таких как реакторы или фильтры, помогает выравнивать фазные токи.
Необходимо регулярно проводить измерения фазных токов и напряжений для выявления уровня несимметрии. Превышение допустимого перекоса (обычно не более 5%) требует оперативного анализа и корректировки нагрузки или схемы подключения.
Риски повреждения электрооборудования при длительном перекосе фаз
Длительный перекос фаз в трехфазной сети приводит к существенным нарушениям в работе электрооборудования, которые нарастают с увеличением времени воздействия. Перекос фаз вызывает несимметричное напряжение и токи, что усиливает тепловые и механические нагрузки на компоненты оборудования.
Основные виды повреждений при длительном перекосе включают:
- Перегрев обмоток электродвигателей и трансформаторов из-за увеличения токов в отдельных фазах.
- Нарушение магнитного баланса, что вызывает вибрации и ускоренный износ подшипников.
- Уменьшение коэффициента мощности и рост тепловых потерь, что ведёт к снижению энергоэффективности и сокращению ресурса техники.
- Срабатывание защитных устройств вследствие превышения допустимых параметров, что увеличивает риск аварийного отключения.
Величина перекоса фаз более 3-5% уже считается критичной для большинства видов оборудования. При этом ток в одной из фаз может увеличиваться до 1,5-2-кратного номинала, что быстро приводит к перегреву и деформации изоляции.
Для оценки риска повреждения и выбора мер защиты необходимо регулярно измерять напряжения и токи по каждой фазе. Использование токовых и напряженческих датчиков с функцией мониторинга в реальном времени позволяет своевременно выявлять перекос и запускать автоматические выключатели или компенсирующие устройства.
При эксплуатации асинхронных двигателей важна проверка температуры обмоток и состояния подшипников, так как повышенные токи вызывают локальный перегрев, способствующий преждевременному выходу из строя.
Длительный перекос без адекватных мер защиты сокращает срок службы электрооборудования на 30-50% и увеличивает вероятность пожара из-за перегрева изоляции и контактов.
Рекомендуется внедрять следующие меры:
- Установка устройств контроля и компенсации перекоса фаз.
- Регулярное техническое обслуживание с акцентом на проверку фазных нагрузок и состояния изоляции.

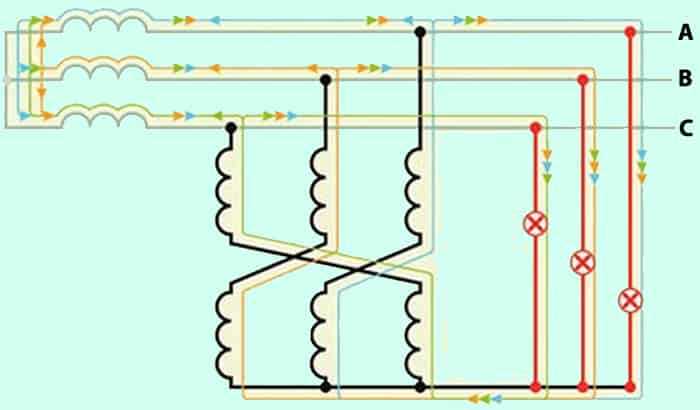

- Использование трансформаторов с улучшенной устойчивостью к несимметрии (например, с соединением обмоток типа «Зигзаг»).
- Автоматическое отключение при превышении допустимых параметров перекоса для предотвращения критических повреждений.
Нормативные допустимые пределы перекоса фаз по ГОСТ и ПУЭ
- По ГОСТ Р 50571.3-94 максимально допустимое значение перекоса фаз (несправедливость напряжений) не должно превышать 1% от номинального фазного напряжения для сетей 380/220 В.
- ПУЭ рекомендует ограничивать перекос фаз не более 2% в промышленном электрооборудовании и до 1,5% для особо ответственных потребителей, чтобы предотвратить ускоренный износ оборудования и повышение тепловых потерь.
- Для электрических сетей низкого напряжения (до 1000 В) нормативы допускают несимметрию напряжения в пределах 1,5%–2%, однако фактические значения должны контролироваться и поддерживаться максимально близкими к нулю, особенно в сетях с мощными трехфазными потребителями.
Рекомендуется проводить регулярный мониторинг напряжений по фазам с использованием специализированных измерительных приборов для своевременного обнаружения и устранения перекоса. Нарушение нормативных пределов может приводить к:
- повышенному нагреву электродвигателей и трансформаторов;
- снижению срока службы электрооборудования;
- возникновению вибраций и механических повреждений;
- снижению качества электроснабжения и увеличению потерь энергии.
В соответствии с ПУЭ, при выявлении перекоса, превышающего допустимые значения, необходимо оперативно принимать меры по балансировке нагрузки и техническому обслуживанию оборудования.
Способы компенсации и устранения перекоса фаз в распределительных сетях
Основной метод устранения перекоса фаз – балансировка нагрузок по фазам. Для этого распределяют подключение однофазных потребителей так, чтобы токи по каждой фазе были приблизительно равны. В промышленных сетях проводят регулярный аудит распределения нагрузки и корректируют схему подключения оборудования.
Использование автоматических регуляторов нагрузки позволяет динамически перераспределять нагрузку между фазами, снижая уровень несимметрии в реальном времени. Такой подход актуален при изменяющихся режимах работы и при наличии переменных нагрузок.
Установка компенсирующих устройств, таких как статические компенсаторы (СТК) или фазосдвигающие трансформаторы, эффективно уменьшает перекос и повышает качество напряжения. Фазосдвигающие трансформаторы обеспечивают корректировку векторных соотношений фаз, устраняя несимметрию на уровне источника питания.
Для контроля и диагностики применяют измерительные приборы с функцией оценки перекоса фаз – анализаторы параметров сети с функцией регистрации гармоник и фазовых сдвигов. Результаты измерений помогают определить проблемные участки сети и целенаправленно провести мероприятия по балансировке.
При невозможности полного устранения перекоса на стороне нагрузки целесообразно применение трансформаторов с треугольной или смешанной обмоткой (например, звезда-треугольник), которые частично компенсируют несимметрию и снижают негативное воздействие на сеть и оборудование.
Профилактика перекоса включает поддержание технического состояния оборудования и своевременную модернизацию сетевой инфраструктуры с учетом роста однофазных нагрузок, особенно в жилых районах и коммерческих зданиях.
Примеры последствий перекоса фаз на реальных производственных объектах
На металлургическом заводе при перекосе фаз более 15% зафиксированы случаи перегрева электродвигателей конвейерных линий. В результате снизилась производительность на 12%, а ремонтные работы обошлись предприятию в 1,2 млн рублей за квартал.
На химическом производстве перекос фаз вызвал срабатывание защитного автомата на насосном оборудовании. Это привело к остановке технологической линии на 4 часа, что повлекло убытки в размере свыше 500 тысяч рублей и нарушение графика поставок сырья.
В пищевой промышленности неоднократно фиксировались вибрации и перегрев электродвигателей холодильных установок при перекосе фаз от 8%. Износ подшипников увеличился на 30%, что потребовало досрочной замены оборудования и дополнительных затрат на техническое обслуживание.
На бумажном комбинате перекос фаз вызвал снижение КПД трансформаторов распределительной подстанции до 85%, что увеличило энергозатраты на 6% и повысило тепловую нагрузку на электросети, способствуя ускоренному выходу из строя изоляции кабелей.
Рекомендация: регулярный мониторинг параметров сети с использованием фазометров и анализ данных в режиме реального времени позволяет выявлять перекосы фаз на ранних стадиях и проводить корректирующие мероприятия до возникновения критических повреждений.
Вопрос-ответ:
Что такое перекос фаз в трехфазной электрической сети и почему он возникает?
Перекос фаз — это ситуация, при которой напряжения или токи в разных фазах трехфазной системы имеют неравные амплитуды или сдвинуты по фазе так, что возникает нарушение симметрии. Причинами могут быть неравномерное распределение нагрузки между фазами, повреждения проводки, неисправности оборудования или подключение однофазных потребителей с разной мощностью на каждую фазу.
Какие негативные эффекты перекоса фаз наблюдаются на работе асинхронных электродвигателей?
Перекос фаз вызывает неравномерное распределение токов в обмотках двигателя, что приводит к перегреву, снижению мощности и увеличению вибрации. Это сокращает ресурс работы двигателя и может привести к его поломке. Кроме того, при сильном перекосе уменьшается крутящий момент, ухудшается пусковые характеристики и повышается энергопотребление.
Как перекос фаз влияет на трансформаторы и их срок службы?
Трансформаторы при перекосе фаз испытывают неравномерные нагрузки на обмотки, что вызывает перегрев отдельных участков и развитие локальных дефектов изоляции. Это увеличивает риск аварий и снижает надежность работы. Длительное воздействие перекоса приводит к сокращению срока службы и требует частых технических осмотров и ремонта.
Какие методы используются для выявления и измерения перекоса фаз на производственных объектах?
Для диагностики применяются фазометры, многофункциональные анализаторы качества электроэнергии и токовые клещи с функцией измерения дисбаланса. Измерения проводят на точках подключения, контролируя амплитуду и фазовые углы напряжений и токов. Регулярный мониторинг помогает своевременно обнаружить перекос и предотвратить аварийные ситуации.
Какие способы применяют для компенсации перекоса фаз в распределительных сетях?
Компенсация достигается балансировкой нагрузки по фазам — перераспределением потребителей или установкой автоматических систем регулирования. Также используют специальные устройства, такие как фазовые коррекционные трансформаторы или статические компенсаторы. В некоторых случаях применяют нейтральные компенсаторы и балансировочные резисторы для снижения напряжения дисбаланса.
