От чего зависит емкость проводника

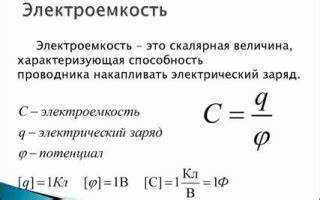

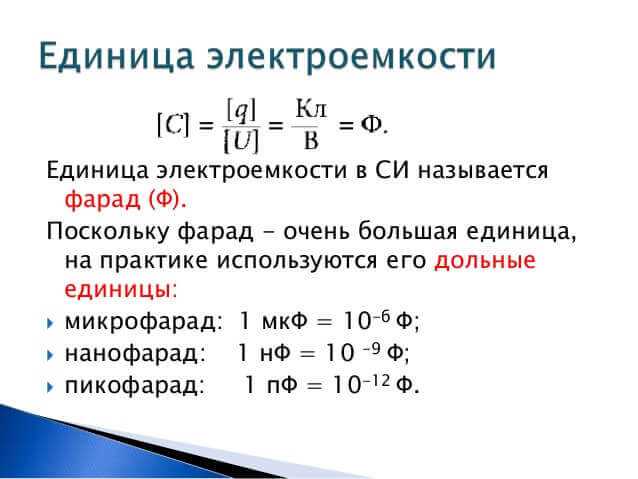

Электрическая ёмкость проводника определяется его способностью накапливать электрический заряд при заданном потенциале. Величина этой ёмкости зависит от геометрических параметров проводника, его окружения и физических характеристик используемых материалов. Например, при увеличении площади поверхности проводника возрастает его ёмкость, поскольку появляется большее пространство для размещения зарядов.

Форма проводника оказывает прямое влияние на распределение электрического поля. Сферические и цилиндрические проводники при прочих равных условиях демонстрируют разные значения ёмкости. Более вытянутые формы приводят к локальному усилению электрического поля на концах, снижая общую ёмкость. Расчёты в таких случаях требуют учёта пространственного распределения потенциала.

Материал, из которого изготовлен проводник, сам по себе не влияет на ёмкость напрямую, но важную роль играет диэлектрическая проницаемость среды, окружающей проводник. Использование материалов с высокой диэлектрической проницаемостью, таких как керамика или полимеры с добавками, позволяет существенно увеличить ёмкость, особенно в конденсаторных системах. В вакууме, напротив, достигается минимальное значение этой характеристики.

Расстояние до других проводников или до заземлённых объектов также существенно. При приближении соседних проводящих тел ёмкость возрастает за счёт экранирующего эффекта и перераспределения поля. Это важно учитывать при проектировании многожильных кабелей и печатных плат, где плотная компоновка элементов влияет на паразитные ёмкости.

Для повышения точности расчётов рекомендуется учитывать влияние температуры и частоты тока. При высоких частотах возможно смещение зарядов внутри материала, что приводит к появлению дополнительных ёмкостных эффектов. Температурные колебания, в свою очередь, изменяют параметры среды и могут вызвать отклонения от расчётных значений ёмкости.

Как влияет геометрическая форма проводника на его емкость

Емкость электрического проводника зависит от его формы за счёт распределения электрического поля на поверхности. Например, у сферического проводника поле симметрично, что способствует равномерному накоплению заряда и даёт выраженную зависимость емкости от радиуса: \( C = 4 \pi \varepsilon_0 R \) в вакууме. Это упрощает расчёты и используется в эталонных измерениях.

Удлинённые формы, такие как цилиндры или пластины, проявляют более сложную зависимость емкости от размеров. У бесконечно длинного цилиндра, параллельного заземлённой плоскости, емкость на единицу длины определяется выражением: \( C’ = \frac{2\pi\varepsilon_0}{\ln(2h/r)} \), где \( h \) – расстояние до плоскости, а \( r \) – радиус цилиндра. При уменьшении радиуса или увеличении расстояния емкость снижается.

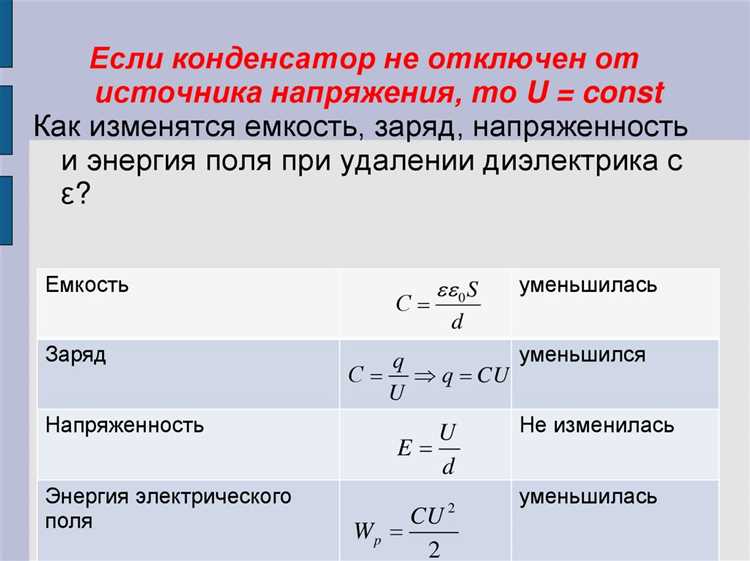

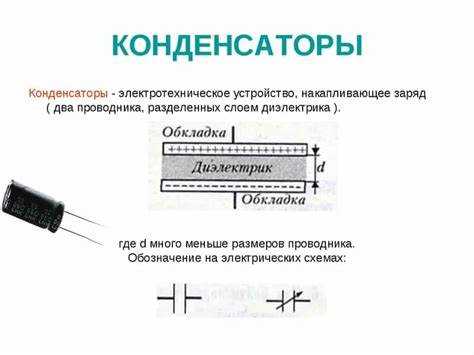

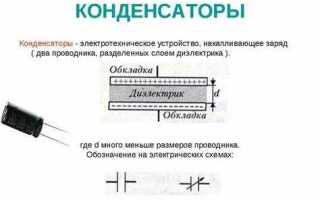

У плоских проводников, например, параллельных пластин, емкость зависит от площади и расстояния между ними: \( C = \varepsilon_0 \frac{S}{d} \). Изменение геометрии – например, закругление краёв или создание многослойной структуры – позволяет управлять локальными усилениями поля и увеличивать емкость без увеличения габаритов.

Наличие острых краёв или выступов вызывает локальные усиления электрического поля, что снижает электрическую прочность системы и ограничивает допустимое напряжение. Поэтому при проектировании высоковольтных систем геометрия выбирается таким образом, чтобы минимизировать градиенты поля – избегают острых углов и применяют сферические или овальные формы.

Оптимизация формы проводника особенно важна в интегральной электронике, где пространство ограничено. Использование многоуровневых и гофрированных структур позволяет увеличить эффективную площадь без увеличения внешних размеров, тем самым повышая емкость.

Роль расстояния между проводниками в формировании емкости

Емкость между проводниками обратно пропорциональна расстоянию между ними. При уменьшении зазора увеличивается плотность силовых линий электрического поля, что повышает емкостную связь. Для двух параллельных проводников в однородной среде емкость определяется формулой C = ε₀ε_rS/d, где S – площадь проводников, d – расстояние между ними, ε₀ – диэлектрическая постоянная, ε_r – диэлектрическая проницаемость среды.

В высокочастотных цепях минимизация паразитной емкости достигается увеличением межпроводного расстояния. Например, при разводке печатных плат расстояние между сигнальными дорожками должно составлять не менее 0,8–1 мм для снижения перекрестных помех и предотвращения снижения качества сигнала.

В кабельных системах, особенно коаксиальных, изменение расстояния между центральным проводником и экраном напрямую влияет на емкость и, как следствие, на волновое сопротивление. Для уменьшения емкости и повышения качества передачи рекомендуется оптимизировать диаметр центральной жилы и толщину изоляционного слоя.

При проектировании силовых электроустановок увеличение зазоров между токоведущими частями снижает вероятность электрических пробоев и уменьшает паразитную емкость, что повышает надежность и устойчивость системы к перенапряжениям.

Рекомендуется учитывать влияние расстояния при расчётах емкостных параметров схем, чтобы обеспечить баланс между плотностью монтажа и электромагнитной совместимостью.

Как материал изоляции влияет на электрическую емкость

Емкость электрического проводника напрямую зависит от диэлектрической проницаемости материала изоляции между проводниками или между проводником и землей. Чем выше диэлектрическая проницаемость (εr), тем больше способность материала аккумулировать электрический заряд и тем выше емкость.

Основные факторы, влияющие на емкость через материал изоляции:

Диэлектрическая проницаемость (εr): Например, у воздуха εr ≈ 1, у полиэтилена εr ≈ 2,3, у поливинилхлорида (ПВХ) – около 3, а у слюды – до 6. Использование материалов с высокой εr увеличивает емкость проводника.
Толщина изоляционного слоя: При прочих равных условиях снижение толщины изоляции приводит к росту емкости, так как расстояние между проводниками уменьшается.
Однородность и качество изоляции: Наличие микропор и дефектов снижает эффективную диэлектрическую проницаемость и может привести к локальным пробоям, изменяя емкостные характеристики.

Рекомендации при выборе материала изоляции для управления емкостью:

Для минимизации емкости следует выбирать материалы с низкой диэлектрической проницаемостью, например, полиэтилен или воздушную изоляцию.
Для повышения емкости в конденсаторных приложениях эффективны слюда, керамика и полимерные композиты с высокой εr.
В кабельных системах оптимальный баланс достигается использованием изоляционных материалов с умеренным εr и контролируемой толщиной, чтобы избежать избыточной емкости и связанных с ней потерь.
Учитывать рабочую температуру и влажность, так как они влияют на диэлектрические свойства изоляции и, соответственно, на емкость.

Таким образом, точный подбор материала и параметров изоляции позволяет регулировать электрическую емкость проводника под конкретные технические задачи.

Зависимость емкости от размера и площади поверхности проводника

Емкость электрического проводника напрямую связана с его геометрическими параметрами, в первую очередь с площадью поверхности и размерами. Чем больше площадь проводника, тем выше его емкость, так как увеличивается возможность накопления заряда на поверхности.

В классической формуле для плоского конденсатора емкость пропорциональна площади пластин: C = ε·(S/d), где C – емкость, ε – диэлектрическая проницаемость среды между проводниками, S – площадь поверхности, d – расстояние между пластинами. Аналогично, для одиночного проводника с увеличением площади его поверхности растет и емкость, поскольку увеличивается объем электрического поля вокруг него.

Размеры проводника определяют распределение электрического поля и влияют на емкость. Для сферического проводника емкость определяется по формуле C = 4πε₀εr·R, где R – радиус сферы, ε₀ – диэлектрическая постоянная, εr – относительная диэлектрическая проницаемость среды. Увеличение радиуса пропорционально увеличивает емкость.

Рекомендации для увеличения емкости включают увеличение площади поверхности за счет применения проводников с ребристой или пористой структурой. Это позволяет значительно увеличить эффективную площадь без пропорционального увеличения габаритов.

Важно учитывать, что увеличение размеров проводника приводит к росту паразитной емкости и может влиять на частотные характеристики цепи. В системах с высокими частотами увеличение емкости может вызвать нежелательные эффекты, поэтому баланс между размером и емкостью должен подбираться с учетом специфики применения.

Как изменяется емкость при подключении к заземлению

Подключение электрического проводника к заземлению существенно влияет на его электрическую емкость за счет изменения потенциала и распределения электрического поля. Заземление устанавливает потенциальный уровень близкий к нулю, что снижает накопление зарядов на поверхности проводника.

Емкость проводника, подключенного к заземлению, определяется не только геометрией и материалом проводника, но и параметрами заземляющего контура – его сопротивлением и площадью контакта с землей. Чем ниже сопротивление заземления, тем более эффективно происходит перераспределение зарядов, и тем ниже может быть локальная емкость относительно окружающих объектов.

При подключении к заземлению увеличивается емкость по отношению к земле, так как земля выступает в роли второго электрода с практически неограниченной площадью. В технических системах это позволяет использовать заземленные проводники как опорные емкостные элементы, уменьшая наводки и шумы.

В случае высокочастотных сигналов или переменного тока, емкостное влияние заземления возрастает из-за уменьшения реактивного сопротивления контура, что может повлиять на характеристики схем и требовать корректировки схемы заземления для снижения паразитной емкости.

Для минимизации нежелательных изменений емкости рекомендуется контролировать качество и надежность заземляющих контактов, использовать специальные материалы с низким сопротивлением и проектировать заземляющие системы с учетом влияния на емкостные параметры.

Влияние частоты переменного тока на емкость проводника

Емкость электрического проводника в переменном токе определяется не только геометрическими параметрами, но и частотой сигнала. С ростом частоты переменного тока реактивное сопротивление емкости уменьшается, что влияет на общее поведение цепи. При низких частотах влияние емкости минимально, так как емкостное сопротивление велико и ток смещения через диэлектрик мал.

С увеличением частоты ток смещения возрастает, что приводит к заметному увеличению эффективной емкости проводника, особенно в системах с тонкими диэлектрическими слоями или малыми зазорами между проводниками. Частоты свыше 1 МГц существенно усиливают емкостное влияние, что важно учитывать в высокочастотных цепях и при проектировании элементов радиоэлектроники.

На частотах выше нескольких сотен мегагерц начинают проявляться эффекты распределенной емкости и индуктивности, что ведет к сложной частотной зависимости. В таких условиях емкость становится функцией не только геометрии, но и волновых характеристик среды.

Рекомендация при работе с переменным током высокой частоты – учитывать частотную зависимость емкости в расчетах для точного определения реактивных характеристик цепи и предотвращения нежелательных резонансов или искажений сигнала.

Почему расположение проводника относительно других объектов имеет значение

Емкость проводника напрямую зависит от его геометрического положения в пространстве по отношению к окружающим объектам с электрическим потенциалом. Расположение определяет распределение электрического поля и, как следствие, величину накопленного заряда на поверхности проводника при заданном напряжении.

Если рядом с проводником находятся другие проводящие объекты или заземленные элементы, между ними возникает электрический конденсатор с определенной емкостью. Чем меньше расстояние между ними, тем выше емкость за счет усиления поля и увеличения плотности линий напряженности. При увеличении расстояния емкость снижается пропорционально, что уменьшает общую способность накопления заряда.

Кроме расстояния, важна ориентация и форма соседних объектов. Плоские поверхности, расположенные параллельно проводнику, создают более равномерное поле и повышают емкость по сравнению с нерегулярными или изогнутыми формами. Также объем и размеры соседних объектов влияют на распределение потенциала и емкостные характеристики системы.

Расположение проводника относительно диэлектрических материалов с высокой проницаемостью увеличивает емкость за счет концентрации электрического поля в материалах с большим диэлектрическим коэффициентом. Это особенно важно в конструкциях с изоляторами и многослойными структурами.

Практическая рекомендация при проектировании электрических схем и систем – учитывать минимальное расстояние между проводниками и соседними объектами для контроля емкостных параметров, а также использовать оптимальное расположение для снижения паразитных емкостей, что улучшает качество сигнала и уменьшает потери.

Как емкость меняется при использовании проводников в различных средах

Электрическая емкость проводника напрямую зависит от диэлектрической проницаемости окружающей среды. В средах с высокой диэлектрической проницаемостью емкость возрастает, так как способность среды удерживать электрическое поле увеличивается.

Основные факторы, влияющие на емкость в различных средах:

Диэлектрическая проницаемость (ε): Чем выше ε среды, тем больше емкость. Например, емкость проводника в вакууме служит базой, а в воде (ε≈80) она увеличивается в десятки раз.
Влажность воздуха: Повышение влажности увеличивает диэлектрическую проницаемость воздуха, что приводит к незначительному, но заметному росту емкости.
Температура среды: При повышении температуры меняются свойства диэлектриков, что влияет на емкость, особенно в жидких и газовых средах.
Наличие загрязнений и примесей: Пыль, грязь и другие частицы с высоким ε способны локально повышать емкость, что учитывается в точных измерениях.

Рекомендации по учету влияния среды на емкость:

Использовать изоляционные материалы с стабильной диэлектрической проницаемостью для минимизации влияния окружающей среды.
При измерениях емкости учитывать влажность и температуру для корректировки результатов.
Для критичных приложений применять компенсационные методы или защитные оболочки, изолирующие проводник от внешних воздействий.

Таким образом, точное знание свойств среды и условий эксплуатации необходимо для правильного расчёта и контроля емкости электрических проводников.

Вопрос-ответ:

Какие параметры конструкции влияют на величину электрической емкости проводника?

На емкость проводника влияют его геометрические размеры и форма. Увеличение площади поверхности увеличивает емкость, поскольку растет площадь взаимодействия с окружающей средой. При этом расстояние до соседних объектов также играет роль: чем ближе находятся другие проводники или экраны, тем выше емкость за счет формирования дополнительной электрической связи. Толщина и материал проводника оказывают менее значительное влияние, но могут влиять на распределение электрического поля.

Как меняется емкость проводника при помещении его в различные среды?

Емкость проводника зависит от диэлектрической проницаемости окружающей среды. В вакууме и воздухе этот показатель низкий, тогда как жидкости и твердые диэлектрики с большей проницаемостью увеличивают емкость. Это связано с тем, что диэлектрик уменьшает электрическое поле между зарядами, позволяя накопить больше заряда при том же напряжении. Например, погружение проводника в масло или воду заметно увеличит его емкость по сравнению с воздухом.

Почему важна частота переменного тока при оценке емкости проводника?

При переменном токе емкость проводника проявляется в виде реактивного сопротивления, которое зависит от частоты сигнала. Чем выше частота, тем меньше сопротивление емкости, и тем активнее она влияет на электрическую цепь. При низких частотах емкость практически не проявляется, а при очень высоких — может стать ключевым фактором, вызывая изменения фазового сдвига и влияя на параметры сигнала.

Как влияет заземление на емкость электрического проводника?

Подключение проводника к заземлению изменяет распределение потенциалов и уменьшает его относительный потенциал по отношению к земле. Это приводит к изменению емкости, так как изменяется электрическое поле вокруг проводника. На практике заземление может уменьшить паразитную емкость или, наоборот, увеличить ее, если земля выступает в роли второго электрода. В сложных системах это нужно учитывать при проектировании, чтобы избежать нежелательных токов или помех.
