Измерение углов требует применения специальных инструментов, обеспечивающих точность и повторяемость результатов. Один из таких инструментов – угломер. Это название охватывает различные типы приспособлений, позволяющих определять градус между двумя поверхностями или линиями. В отличие от обычной линейки, угломер дополнительно оснащён шкалой с разметкой в градусах и может быть поворотным или цифровым.
Для столярных, слесарных и строительных задач часто используют малку – линейку с подвижным пером, закреплённым винтом. Её применяют для переноса и проверки заданного угла на материал. В отличие от стандартного угломера, малка не показывает числовое значение угла, но удобна для шаблонной работы. В черчении и геометрии также применяются транспортиры – полукруглые или круговые линейки с делением от 0° до 180° или 360°.
В производственной среде предпочтение отдают цифровым угломерам, сочетающим высокую точность измерения и простоту считывания результата. Некоторые модели имеют магнитное основание и используются при установке и проверке углов наклона пил, фрез или других станков. Для плотников и монтажников актуален инклинометр – устройство, измеряющее угол наклона относительно горизонта с высокой точностью.
Выбор подходящего инструмента зависит от требований к точности, условий эксплуатации и специфики выполняемой задачи. Простые малки удобны в полевых условиях, тогда как угломеры с цифровой индикацией применяются в инженерных работах, где важны точные значения углов. Каждый из этих инструментов в обиходе может называться линейкой для измерения углов, но различается по конструкции, принципу действия и точности.
Какой инструмент используется для замера углов между поверхностями
Для точного измерения углов между двумя плоскостями применяются несколько специализированных инструментов. Один из самых распространённых – угломер с лимбом, оснащённый подвижной рамкой и шкалой. Он позволяет точно определять внутренние и наружные углы в диапазоне от 0° до 180°.
В столярных и слесарных работах используется разметочный угольник с градуированной шкалой. Он позволяет быстро оценить прямолинейность и прямой угол между деталями, но не предназначен для измерения произвольных углов. Для более гибких задач применяется транспортир – он бывает как классическим учебным, так и усиленным металлическим с вращающейся линейкой.
Если требуется высокая точность, например, при установке конструкций или в машиностроении, используют цифровые угломеры. Они оснащены электронным дисплеем, показывающим значение угла с точностью до десятых долей градуса. Некоторые модели позволяют сохранять результаты и проводить измерения в труднодоступных местах благодаря компактному корпусу и функции фиксации угла.
Для замеров углов между большими поверхностями, например, при монтаже кровли или стен, используют лазерные угломеры или электронные уровни с функцией расчёта углов. Такие приборы упрощают контроль соответствия проектным углам и ускоряют работы на объекте.

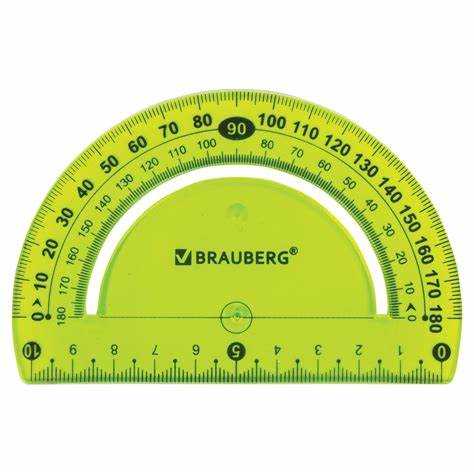

Чем угломер отличается от транспортировочной линейки
Транспортировочная линейка представляет собой комбинированный инструмент, совмещающий функции обычной линейки и транспортира. Она используется преимущественно для измерения плоских углов на бумаге, при черчении или в учебных целях. Шкала на транспортировочной линейке, как правило, менее точная, а диапазон измерения ограничен 180°.
В отличие от угломера, транспортировочная линейка не предназначена для работы с твердыми материалами, такими как дерево или металл. Угломер применим в слесарных, строительных и столярных работах, где требуется высокая точность и устойчивость инструмента к механическим нагрузкам.
Если требуется измерение углов в конструкциях, мебели или при монтаже, следует выбирать угломер. Для задач по черчению и учебным измерениям подходит транспортировочная линейка.
В каких случаях применяют малку столярную
Малка столярная применяется при разметке и контроле углов, отличающихся от 90°, в процессе обработки древесины и других материалов. Инструмент особенно полезен при изготовлении деталей с косыми соединениями, например, в мебельном производстве и столярных конструкциях со скосами.
- Разметка углов при запиливании деталей под заданный наклон – например, при изготовлении рам, коробов, плинтусов или декоративных элементов.
- Проверка соответствия углов соединений, особенно при сборке конструкций со сложной геометрией, таких как лестничные марши, угловые шкафы или стыки стеновых панелей.
- Копирование уже существующего угла – малку прикладывают к образцу и фиксируют положение, после чего переносят его на другую деталь.
- Контроль при работе с циркулярной пилой или торцовочной пилой – малка позволяет установить точный угол наклона диска или направляющей.
Благодаря подвижному плечу, малка подходит как для внутренних, так и для внешних углов, а также позволяет работать с заготовками различной формы без необходимости вручную измерять градусы транспортиром.
Как определить угол с помощью универсального угломера
Универсальный угломер применяется для измерения внутренних и наружных углов, а также наклонов относительно горизонтали или вертикали. Инструмент состоит из измерительной линейки и подвижной шкалы с нониусом или цифровым дисплеем, что позволяет считывать значения с высокой точностью.
- Плотно приложите основание угломера к одной из поверхностей измеряемого угла. Убедитесь, что основание не смещается.
- Поверните подвижную линейку или рамку угломера так, чтобы она точно совпала с второй плоскостью угла.
- Зафиксируйте подвижную часть, если это предусмотрено конструкцией. Это исключит случайное смещение при считывании значения.
- Считайте значение на шкале. Если используется нониус – совместите его деления с основной шкалой для определения точного угла (до 1’). В цифровых моделях просто зафиксируйте показания дисплея.
Для проверки точности измерения рекомендуется использовать эталонный угол или предварительно откалиброванный шаблон. При работе с металлическими заготовками избегайте попадания стружки на шкалу – это может исказить результат. Визуальный контроль соосности элементов угломера с поверхностями также снижает вероятность погрешностей.
Универсальные угломеры особенно полезны в металлообработке, плотницких работах и при контроле качества геометрии сборок. Погрешность большинства механических моделей не превышает ±5 минут, у цифровых – до ±0,3°.

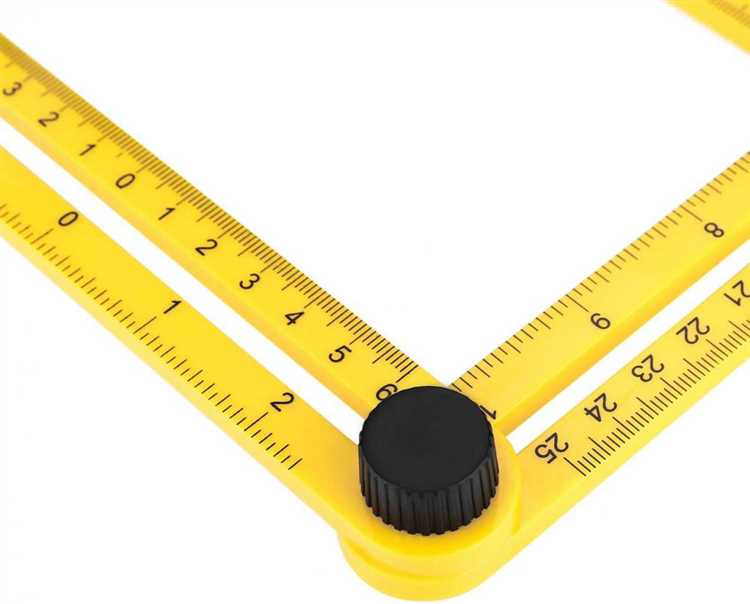

Какие типы шкал используются на линейках для углов
На угломерных линейках и комбинированных инструментах применяются различные типы шкал, каждая из которых предназначена для определённых задач. Наиболее распространённые – градусные, миллиметровые, дюймовые и нониусные шкалы.
Градусная шкала позволяет измерять угол с точностью до одного градуса, а в профессиональных моделях – до 0,5° или 0,1°. Она может быть нанесена на подвижную дугу угломера или на неподвижную основу, если используется принцип совмещения с указателем.
Миллиметровая шкала встречается на комбинированных инструментах, совмещающих функции линейки и угломера. Такая шкала используется при необходимости одновременно контролировать расстояние и угол. Применяется, например, в плотницких и столярных работах при разметке сложных соединений.
Дюймовая шкала характерна для инструментов, производимых или предназначенных для экспорта в страны с имперской системой мер. Она размещается параллельно миллиметровой, но может быть выведена на отдельную грань линейки.
Нониусная шкала используется в точных угломерах, где требуется высокая разрешающая способность. Нониус позволяет определять значение угла с точностью до 5 или даже 1 минуты дуги. Такой тип шкалы применяется в инженерных и слесарных измерениях, а также в лабораторных приборах.
Некоторые электронные угломеры отображают цифровые значения, но при этом шкала может оставаться нанесённой для контроля и визуальной проверки. В таких случаях используется комбинированная система: цифровая индикация дополняется аналоговой шкалой.
Из каких материалов изготавливаются угломерные линейки
Угломерные линейки производят из металлов, пластика и дерева, каждый из которых обладает своими преимуществами и сферой применения.
Металлические линейки чаще всего делают из нержавеющей стали или алюминия. Нержавеющая сталь отличается высокой прочностью, износостойкостью и стабильностью размеров, что важно для точных измерений. Алюминиевые угломеры легче и коррозионно устойчивы, но менее прочны, поэтому подходят для менее интенсивного использования.
Пластиковые угломеры изготавливают из прочных полимеров, например, полистирола или акрила. Они дешевле, легче и позволяют наносить шкалу с высокой четкостью. Однако пластик подвержен деформации при нагреве и механическим повреждениям, что снижает точность при длительном использовании.
Деревянные линейки применяются в столярном деле и декоративных работах. Они экологичны и удобны для разметки, но менее точны из-за возможного изменения размеров под воздействием влаги и температуры.
При выборе материала учитывают требуемую точность, условия эксплуатации и частоту использования. Для профессиональных измерений предпочтительнее металлические угломеры, а для бытовых задач – пластиковые или деревянные варианты.
Можно ли заменить угломер обычной линейкой и транспортиром
Угломер объединяет функции точного измерения и простого нанесения углов, что значительно ускоряет работу. Обычная линейка и транспортир могут заменить угломер, но с ограничениями.
Транспортир позволяет измерять углы с точностью до 1°–2°, однако при переносе угла на деталь или поверхность возникает риск смещения, особенно без опыта. Обычная линейка помогает провести прямые линии, но не обеспечивает корректного совмещения для точного угла.
При использовании линейки и транспортира сначала нужно измерить угол транспортиром, отметив точки на заготовке, затем соединить их линейкой. Этот метод более трудоемкий и требует аккуратности, чтобы избежать ошибок.
В случаях, где точность до градуса не критична, такая замена допустима. Однако при работе с углами, требующими высокой точности (например, в столярном деле, строительстве или металлообработке), лучше использовать специализированный угломер.
Вопрос-ответ:

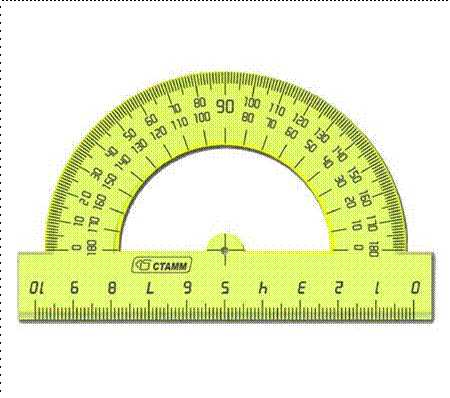

Как правильно называется инструмент для измерения углов с полукруглой шкалой?
Инструмент с полукруглой шкалой, предназначенный для измерения углов, называется угломером. Он обычно имеет форму полукруга с нанесённой градусной разметкой от 0° до 180°. Такой инструмент используют для точного определения и построения углов в различных видах работ.
Чем отличается угломер от транспортирной линейки?
Угломер и транспортирная линейка часто воспринимаются как схожие инструменты, но между ними есть различия. Угломер обычно представляет собой полукруг с градусной шкалой и служит для измерения и построения углов в пределах 180°. Транспортирная линейка — это инструмент, который совмещает функции линейки и транспортира, позволяя не только измерять углы, но и выполнять разметку длины. Она может иметь более продолговатую форму и дополнительные метки для удобства работы.
Можно ли назвать линейку с угловыми метками угломером?
Если линейка оснащена угловыми отметками, позволяющими измерять или откладывать углы, её можно назвать угломерной линейкой. Такие линейки часто используют в черчении и строительстве для упрощения измерений без применения классического угломера. Однако важно помнить, что для точных замеров лучше применять специализированный угломер с соответствующей шкалой.
Какие бывают виды линеек для измерения углов?
Существуют разные виды инструментов для работы с углами: классический угломер с полукруглой или круглой шкалой, транспортирная линейка, угловая линейка-угольник, а также цифровые угломеры. Каждый тип имеет свои особенности и применяется в зависимости от задач: простое измерение, разметка, контроль углов в строительстве или точное черчение.
Как выбрать подходящую линейку для измерения углов для работы по дереву?
Для работы с деревом часто используют угловые линейки или угломеры с удобной формой и четкой шкалой. Практичны модели с жесткой конструкцией, устойчивой к повреждениям, и с крупными делениями для удобства считывания. Угловая линейка с фиксатором или транспортирная линейка позволяет надежно зафиксировать нужный угол при разметке. Выбор зависит от точности, необходимой для работы, и удобства использования в конкретных условиях.
