Каркасные дома на сваях требуют особого подхода к устройству систем отопления, особенно при выборе и укладке тёплого пола. Из-за поднятия конструкции над землёй отсутствует традиционный бетонный черновой пол, а значит, классическая укладка по стяжке здесь неприменима. Кроме того, пол подвергается охлаждению снизу, что увеличивает теплопотери и требует дополнительной теплоизоляции.
Наиболее часто применяются два типа тёплого пола: водяной и электрический кабельный или плёночный. Водяной вариант более энергоэффективен при подключении к котлу, но требует точного расчёта нагрузок на лаги и утеплённого перекрытия. Электрический проще в монтаже и подходит для частичного обогрева, например, в санузлах или кухонной зоне. При расчёте мощности необходимо учитывать климатическую зону: в регионах с зимней температурой ниже –20 °C рекомендуется мощность не менее 180–200 Вт/м².
Перед укладкой важно организовать многослойную систему: пароизоляция, теплоизоляция (например, экструдированный пенополистирол толщиной от 50 мм), черновой настил и только затем монтаж нагревательного элемента. Обязательна установка терморегулятора с датчиком пола – это позволяет поддерживать стабильную температуру и экономить электроэнергию.
Свайный фундамент ограничивает тепловую инерцию конструкции, поэтому систему тёплого пола целесообразно использовать в сочетании с дополнительным отоплением: конвекторами, инфракрасными панелями или воздушным тепловым насосом. Такой подход обеспечивает равномерный прогрев и комфортный микроклимат без перегрузки несущих элементов каркаса.
Выбор подходящей системы тёплого пола для дома на сваях
Каркасный дом на сваях требует особого подхода к выбору тёплого пола из-за отсутствия контакта с грунтом и высокой теплоотдачи через перекрытие. В таких условиях приоритет отдается системам с эффективной теплоизоляцией и минимальной нагрузкой на лаги.
Водяной тёплый пол подходит, если предусмотрен мощный источник тепла – котёл, тепловой насос или центральное отопление. Однако монтаж требует утяжелённой конструкции основания, что усложняет реализацию на деревянных перекрытиях. Дополнительно требуется стяжка или сухой способ с применением алюминиевых пластин и плит ГВЛ. Этот вариант оправдан только при капитальном утеплении нижнего перекрытия и расчёте нагрузки на сваи и лаги.
Электрический кабельный тёплый пол также требует бетонной стяжки, что делает его нежелательным в лёгких конструкциях. Вес слоя может превышать допустимые параметры для большинства свайных фундаментов. Кроме того, теплопотери через неутеплённое основание делают систему неэффективной.
Наиболее рациональный выбор – инфракрасный плёночный тёплый пол. Он не требует мокрых процессов, легко укладывается по лагам и совместим с большинством финишных покрытий – ламинатом, кварцвинилом, линолеумом. Средняя мощность – 150–220 Вт/м². Для свайного дома обязательно использовать фольгированный теплоотражающий слой под плёнку и утеплитель толщиной от 100 мм под черновым полом.
При выборе важно учитывать климатическую зону, мощность электросети, тип финишного покрытия и уровень утепления перекрытия. В большинстве случаев для каркасных домов на сваях оптимальным является инфракрасный плёночный обогрев в комбинации с локальными системами дополнительного отопления.
Особенности теплоизоляции пола при монтаже на свайном фундаменте
В каркасном доме на сваях полы испытывают значительные теплопотери из-за воздушного пространства под перекрытием. Для эффективной теплоизоляции применяется двухслойная система: жёсткий утеплитель под лагами и мягкий – между ними.
Под лаги укладывается экструдированный пенополистирол (XPS) толщиной 50–100 мм с плотностью не менее 35 кг/м³. Этот слой защищает от продувания снизу и сохраняет тепло. Плиты укладываются встык, стыки проклеиваются монтажной лентой или герметиком для исключения мостиков холода.
Между лагами размещается минеральная вата толщиной 150–200 мм с плотностью от 40 кг/м³. Она заполняет пространство плотно, без просадок, с обязательной укладкой пароизоляционной мембраны сверху для предотвращения попадания влаги из помещения.
Для защиты утеплителей снизу монтируется ветрозащитная мембрана с высокой паропроницаемостью, которая исключает проникновение холодного воздуха и позволяет влаге выходить наружу, предотвращая образование конденсата и гниение.
Особое внимание уделяется герметизации швов и мест прохода коммуникаций. Все отверстия запениваются и изолируются, чтобы избежать холодных зон. Также рекомендуется утеплять примыкания пола к стенам с помощью дополнительного теплоизоляционного материала толщиной не менее 50 мм.
Правильно организованная теплоизоляция пола на свайном фундаменте снижает теплопотери более чем на 60% и обеспечивает стабильную работу тёплого пола без перегрева и перерасхода энергии.

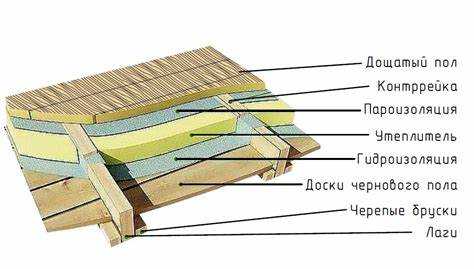

Подготовка основания и чернового пола в каркасной конструкции
Основание для тёплого пола на сваях в каркасном доме формируется из лаг, закреплённых на ростверке или непосредственно на сваях с помощью анкерных болтов и металлических креплений. Лаги необходимо выставить по уровню с допуском не более ±3 мм на 1 метр длины для равномерного распределения нагрузки и правильной укладки изоляции и труб.
Перед монтажом чернового пола рекомендуется выполнить гидроизоляцию из полиэтиленовой плёнки толщиной не менее 200 мкм. Плёнку укладывают с заходом на стены минимум 20 см и стыкуют с нахлёстом не менее 15 см, чтобы исключить попадание влаги из грунта и атмосферных осадков.
Для теплоизоляции между лагами применяют жесткие плиты минеральной ваты или экструдированного пенополистирола толщиной 50-100 мм. Материал плотно подгоняется по размеру, без зазоров, для предотвращения холодных мостиков. Особое внимание уделяется фиксации теплоизоляции, чтобы избежать её смещения при последующем монтаже чернового пола.
Черновой пол в каркасной конструкции собирается из влагостойкой фанеры или ориентированно-стружечных плит (ОСП) толщиной не менее 18 мм. Листы укладывают с зазором 3-5 мм для компенсации температурного расширения. Крепление выполняется саморезами с шагом 150-200 мм по периметру и по лагам.
Для обеспечения вентиляции подчерновым полом в ростверке предусматриваются продухи или вентиляционные отверстия диаметром 50-100 мм с сетчатыми заглушками для защиты от насекомых и грызунов. Вентиляция предотвращает накопление влаги и конденсата, что критично для долговечности деревянных элементов.
Важно контролировать горизонтальность чернового пола после монтажа – отклонения свыше 5 мм на 2 метра требуют корректировки или усиления лаг. Только ровное и сухое основание обеспечивает долговечность и эффективность работы системы тёплого пола.
Укладка труб водяного тёплого пола между лагами
Перед укладкой труб необходимо обеспечить ровность и прочность лаг. Их высота должна позволять разместить трубы с теплоизоляцией и защитным слоем без зазоров. Оптимальный диаметр труб – 16–20 мм, материал – сшитый полиэтилен (PEX) или металлопластик с кислородным барьером.
Трубы крепятся к деревянным лагам с помощью специальных клипс или монтажных скоб с шагом не более 30 см для предотвращения смещения и вибраций при заполнении системы. Расстояние между трубами обычно варьируется от 10 до 20 см, исходя из расчетной тепловой нагрузки и типа напольного покрытия.

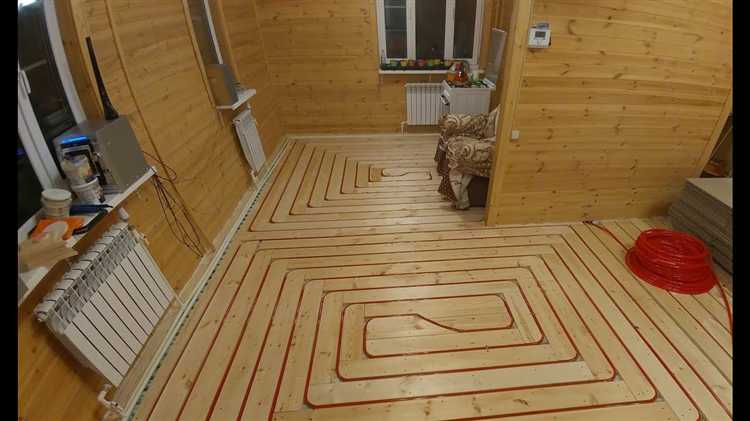

Маршруты труб прокладываются зигзагообразно или улиткой, при этом необходимо избегать резких изгибов с радиусом меньше 6 диаметров трубы, чтобы исключить риск повреждений и нарушений циркуляции теплоносителя.
Обязательна установка компенсаторов деформации и заглушек для обеспечения гидравлической устойчивости. Трубы должны быть промыты и заполнены водой для проверки герметичности перед закрытием полового пирога.
Поверх труб укладывается теплоизоляционный материал толщиной не менее 20 мм между лагами для снижения теплопотерь вниз. После этого монтируется черновой пол из влагостойкой фанеры или ориентированно-стружечной плиты с фиксацией к лагам.
Важно оставить доступ к коллекторному узлу для регулировки и обслуживания системы. Также рекомендуется предусмотреть воздушные клапаны для удаления воздуха из трубопровода.
Применение сухих и полусухих стяжек в условиях каркасного дома
В каркасных домах на сваях выбор способа устройства стяжки пола влияет на долговечность и теплоэффективность системы тёплого пола. Сухие стяжки представляют собой монтажный слой из сборных элементов – чаще всего гипсоволокнистых или цементно-стружечных плит, уложенных на звуко- и теплоизоляцию. Они обеспечивают минимальную нагрузку на каркас и позволяют быстро приступать к дальнейшим работам.
Основное преимущество сухой стяжки – отсутствие влаги, что критично для деревянных конструкций и свайных фундаментов, где избыточная влажность ведёт к гниению и деформации. Толщина сборного слоя обычно варьируется от 30 до 50 мм, что достаточно для равномерного распределения температуры и нагрузки от напольного покрытия.
Полусухие стяжки применяются при необходимости большей жёсткости основания, сохраняя при этом относительно низкое содержание воды. Смесь с водоцементным отношением около 0,4–0,5 укладывается и уплотняется виброрейкой, что обеспечивает плотный и прочный слой толщиной от 40 до 70 мм. Такой вариант лучше подходит, если предусмотрена укладка керамической плитки или камня, требующих твёрдого основания.
Важным моментом при использовании полусухой стяжки в каркасном доме является предварительное устройство пароизоляции между утеплителем и стяжкой. Это предотвращает проникновение влаги в утеплитель и конструктивные элементы каркаса. Рекомендуется применять армирующую сетку с ячейкой 50×50 мм для предотвращения трещин при усадке.
При выборе типа стяжки следует учитывать несущую способность свайного фундамента и общий вес конструкции. Сухие стяжки уменьшают нагрузку, но требуют качественной гидроизоляции и механической фиксации плит. Полусухие стяжки увеличивают жёсткость пола и его звукоизоляцию, но требуют более тщательной подготовки и контроля влажности.
В условиях каркасного дома на сваях оптимальной практикой является комбинированный подход: сухая стяжка используется в жилых помещениях с деревянным покрытием, а полусухая – в зонах с повышенной нагрузкой и влажностью. Такой подход обеспечивает баланс между весом, прочностью и долговечностью системы тёплого пола.
Способы подключения тёплого пола к системе отопления
В каркасных домах на сваях оптимально использовать водяной тёплый пол, подключённый к общей системе отопления с учётом особенностей конструкции. Основные методы подключения тёплого пола включают последовательное, параллельное и коллекторное соединение. Каждый из них имеет свои преимущества и ограничения.
- Последовательное подключение – труба тёплого пола подключается последовательно к стояку отопления. Этот способ прост, но вызывает существенные перепады температуры по контуру, что ведёт к неравномерному прогреву и усложняет регулировку.
- Параллельное подключение – контуры тёплого пола подключаются параллельно к общей магистрали отопления. Такой метод обеспечивает более равномерное распределение тепла, но требует установки балансировочных клапанов для регулировки расхода воды в каждом контуре.
- Коллекторное подключение – самый распространённый способ для каркасных домов. Используется коллектор с распределительными коллекторами подачи и обратки, что позволяет индивидуально регулировать температуру и расход воды в каждом контуре. Важна установка термостатических клапанов и насосных групп для поддержания стабильного давления и температуры.
Для интеграции тёплого пола в существующую систему отопления необходимо учитывать рабочие параметры котла и теплоносителя. Температура подачи на контуры пола обычно поддерживается в диапазоне 35–45 °C, что требует установки смесительного узла с термостатическим клапаном, снижающим температуру от котла.
Также важна гидравлическая балансировка. Недостаток регулировки приводит к перерасходу энергии и неравномерному прогреву пола. Для этого используют шаровые краны, балансировочные клапаны и термостаты с датчиками температуры пола и воздуха.
- Подключение через смесительный узел с коллектором – рекомендуется для систем с высоким температурным режимом теплоносителя (выше 60 °C).
- Подключение напрямую к котлу – возможно только при наличии котла с низкотемпературным контуром или с электронным управлением температурой.
- Использование циркуляционного насоса и расширительного бака в отдельном контуре тёплого пола для поддержания стабильного давления и объёма теплоносителя.
Правильный подбор способа подключения и оборудования обеспечивает эффективную работу тёплого пола, минимизирует теплопотери и увеличивает срок службы системы в условиях каркасного дома на сваях.
Контроль температурного режима и укладка напольного покрытия
Для стабильной работы тёплого пола в каркасном доме на сваях критически важно поддерживать температуру поверхности в пределах 26–28 °C. Превышение 30 °C ведёт к ускоренному износу напольных покрытий и снижению комфорта, особенно для деревянных и ламинатных материалов.
Рекомендуется установка цифрового терморегулятора с датчиком температуры пола, размещённым в непосредственной близости от теплораспределительного контура. Оптимальная глубина установки датчика – 5-10 мм под финишным покрытием или в монтажной плёнке теплого пола.
Для контроля температуры воды в системе используют циркуляционные насосы с автоматическим регулированием и клапаны, ограничивающие максимальную подачу до 45–50 °C. Это исключает перегрев труб и негативное влияние на структуру основания.
Перед укладкой напольного покрытия поверхность должна быть ровной и сухой, влажность основания не должна превышать 2%. Для каркасного дома на сваях важна вентиляция подпольного пространства, чтобы исключить накопление влаги и деформацию покрытия.
При выборе напольного покрытия предпочтение отдают материалам с низкой тепловой инерцией: ламинат 32–33 класса с заявленной совместимостью с тёплыми полами, инженерная доска с замковым соединением и керамическая плитка толщиной не более 10 мм. Толстый паркет или ковролин значительно снижают эффективность отопления.
Укладка покрытий должна выполняться с учетом температурного расширения. Для ламината и паркета оставляют технологический зазор не менее 8-10 мм по периметру помещения. При монтаже плитки важно использовать эластичные клеи, сохраняющие эластичность при температурных колебаниях.
Пусконаладочные работы теплого пола включают постепенный прогрев с шагом 5 °C в сутки до достижения рабочей температуры. Это снижает риск микротрещин в покрытии и обеспечивает правильную адгезию клеевых составов.
Частые ошибки при монтаже и способы их избежать
Неправильная подготовка основания приводит к деформации и повреждению труб. Основание должно быть ровным, сухим и с достаточным уровнем жесткости, чтобы исключить провисания и точки давления на трубопровод.
Нарушение шага укладки труб ухудшает тепловой режим и увеличивает энергозатраты. Рекомендуется выдерживать шаг не более 150 мм в жилых помещениях и не менее 100 мм в зонах с повышенной нагрузкой.
Отсутствие теплоизоляции под трубами ведёт к потерям тепла вниз и снижению эффективности системы. Используйте жесткую теплоизоляцию толщиной минимум 30-50 мм с пароизоляцией, особенно на свайном фундаменте.
- Не фиксируйте трубы должным образом – трубопровод смещается при заливке стяжки, вызывая перекручивание и разрывы.
- Заливка стяжки при неподходящей температуре воздуха или влажности вызывает растрескивание и ухудшение сцепления с трубами.
- Отсутствие тестирования системы на герметичность перед заливкой стяжки приводит к труднодоступным и дорогостоящим ремонтам.
Для исключения этих ошибок:
- Проводите тщательную проверку основания и устраняйте перепады более 5 мм на 1 метр.
- Устанавливайте трубы с шагом, соответствующим нагрузкам и характеристикам помещения.
- Используйте теплоизоляционные материалы с высокой плотностью, укладывайте их по всей площади пола, не оставляя зазоров.
- Фиксируйте трубы специальными клипсами или монтажными лентами с шагом не более 30 см.
- Проводите опрессовку системы давлением, превышающим рабочее не менее чем на 1,5 раза, в течение 24 часов перед заливкой.
- Выполняйте заливку стяжки при температуре от +5 до +25 °C и влажности не выше 70%.
Следуя этим рекомендациям, удастся избежать основных проблем при монтаже тёплого пола в каркасном доме на сваях и обеспечить долгий срок эксплуатации системы.
Вопрос-ответ:
Какие особенности монтажа водяного тёплого пола в каркасном доме на свайном фундаменте нужно учитывать?
В каркасном доме на сваях основное внимание уделяется правильной теплоизоляции и гидроизоляции. Так как пол находится над грунтом и в зоне возможного продувания, без качественной изоляции значительная часть тепла уйдёт вниз. Обязательно укладывают слой паро- и гидроизоляции, затем утеплитель с высокой плотностью, чтобы избежать проседания. Трубы обычно крепят к деревянным лагам или специальным креплениям с учётом минимального изгиба. Кроме того, важно проверить жёсткость конструкции, чтобы исключить прогибы, которые могут повредить трубопровод.
Какой тип тёплого пола лучше подходит для каркасного дома на сваях: электрический или водяной?
Выбор зависит от нескольких факторов. Водяной тёплый пол требует установки котельной системы и подачи теплоносителя, что предпочтительно при автономном отоплении с газовым или твердотопливным котлом. Он экономичнее в эксплуатации при больших площадях и более комфортен для постоянного отопления. Электрический пол проще в монтаже и подходит для небольших помещений или как дополнительный источник тепла, но эксплуатационные расходы выше. В доме на сваях, где важно минимизировать вес и объем коммуникаций, часто выбирают электрический нагрев, если система отопления централизованная или отсутствует котёл.
Как правильно выполнять укладку труб водяного пола между лагами, чтобы обеспечить долговечность и равномерный прогрев?
Трубы размещают так, чтобы избежать пересечений и чрезмерных изгибов, минимизируя напряжения на материал. Крепление должно быть жёстким и надёжным, например, с помощью специальных клипс или скоб. Между трубами выдерживают равномерный шаг, обычно от 10 до 20 см, в зависимости от требуемой температуры и мощности системы. Необходимо обеспечить защиту от механических повреждений, применяя теплоизоляционные прокладки или экраны. После монтажа важно выполнить опрессовку системы для проверки герметичности и отсутствие деформаций в трубах при нагреве.
Какие ошибки чаще всего допускают при монтаже тёплого пола в доме на сваях и как их избежать?
Часто встречаются следующие ошибки: недостаточная теплоизоляция, из-за которой тепло уходит в грунт; неправильный выбор толщины утеплителя и отсутствие пароизоляции, что приводит к образованию конденсата и повреждению конструкции; неправильное крепление труб с последующими повреждениями при эксплуатации; отсутствие гидроизоляции, способствующее попаданию влаги в деревянные элементы; несоблюдение шага укладки труб, из-за чего возникают холодные зоны. Для предотвращения этих проблем нужно внимательно подходить к подготовке основания, использовать материалы, соответствующие климатическим и конструктивным условиям, и следовать техническим рекомендациям производителей.
Как контролировать температуру тёплого пола в каркасном доме, чтобы избежать перегрева и сохранить энергоэффективность?
Регулировка температуры осуществляется с помощью терморегуляторов, которые подключаются к датчикам температуры пола и воздуха. Для водяных систем применяется смесительный узел с термостатическим клапаном, позволяющий поддерживать заданный уровень теплоносителя. Важно правильно расположить датчики, чтобы они отражали реальную температуру поверхности пола, а не воздуха рядом с ними. Рекомендуется устанавливать ограничитель максимальной температуры, обычно не выше 40–45 °C для напольного покрытия, чтобы предотвратить повреждения и снизить энергозатраты. Автоматизированные системы управления позволяют гибко адаптировать режим работы в зависимости от времени суток и погодных условий.
Какие особенности монтажа тёплого пола в каркасном доме на сваях необходимо учитывать для правильной работы системы?
При установке тёплого пола в каркасном доме на сваях важно учитывать несколько ключевых моментов. Во-первых, конструкция дома на сваях подразумевает наличие воздушного пространства под полом, поэтому требуется тщательная теплоизоляция основания, чтобы минимизировать теплопотери вниз. Обычно применяют жёсткие плиты из пенополистирола или минеральной ваты, которые укладываются между лагами. Во-вторых, нужно обеспечить правильное крепление труб или нагревательных элементов, чтобы они не смещались и не повреждались при последующих работах. Также важен выбор схемы укладки труб с учётом особенностей каркасного пола и толщины стяжки, если она предусмотрена. Наконец, нужно предусмотреть доступ к коллектору и возможность регулировки температуры в каждой зоне для поддержания комфортного микроклимата и экономии энергоресурсов.
