Лупинг – это параллельная ветвь основного трубопровода, предназначенная для увеличения его пропускной способности без изменения диаметра основной нитки. Он позволяет перераспределять поток газа, снижать гидравлическое сопротивление и оптимизировать режим работы компрессорных станций. Такой элемент особенно важен при неравномерном распределении потребления или в условиях сезонных пиков.
Лупинги активно применяются на участках, где невозможно или экономически нецелесообразно заменять существующий трубопровод на больший диаметр. Например, при проектной нагрузке 15 млн м³/сутки добавление лупинга длиной 30–50 км с тем же диаметром позволяет увеличить транспортный объём до 22–25 млн м³/сутки без необходимости полной реконструкции магистрали.
Правильный выбор участков для установки лупингов основан на расчётах падения давления, анализе профиля трассы и характере потребления. При этом учитываются не только текущие параметры, но и прогнозируемые изменения загрузки сети. Важно соблюдать баланс между стоимостью строительства дополнительной нитки и экономическим эффектом от повышения пропускной способности.
На практике лупинги часто комбинируются с модернизацией линейных кранов, установкой дополнительных узлов линейной арматуры и автоматизацией регулирования потока. Это позволяет создать более гибкую и надёжную систему, устойчивую к аварийным и пиковым нагрузкам, а также упрощает проведение плановых ремонтов без полной остановки транспорта газа по всей магистрали.

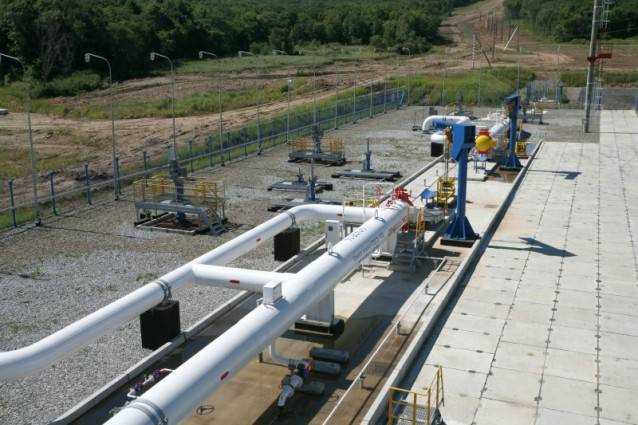

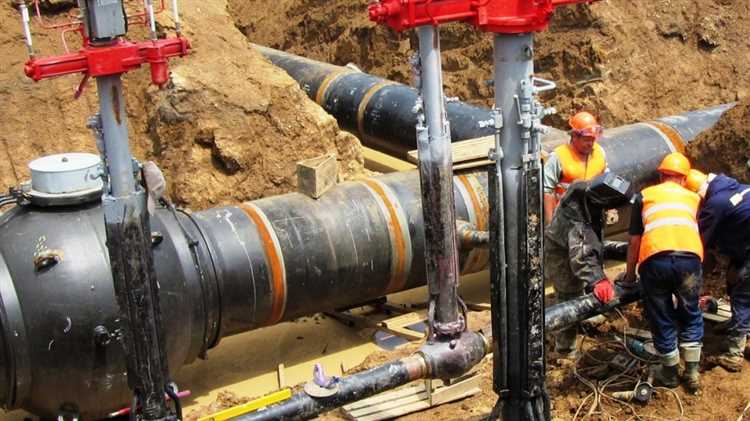

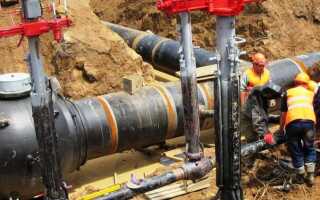

Что такое лупинг газопровода и как он реализуется на практике
Реализация лупинга начинается с гидравлического расчета текущих и перспективных нагрузок на сеть. На основании этих данных проектируются отрезки труб, соединяемые с действующей ниткой через врезки с запорной арматурой. Используемый диаметр труб в лупинге, как правило, идентичен основному, что упрощает балансировку давления и снижает потери напора.
Монтаж выполняется поэтапно: разметка трассы, выемка грунта, укладка труб с обязательной сваркой швов, антикоррозийная защита и обратная засыпка. Врезка в действующий газопровод осуществляется методом «под давлением» с использованием специальных сёдел и резаков, что исключает необходимость остановки потока. После завершения работ лупинг проходит испытания на герметичность и прочность.
На практике лупинги часто применяются при модернизации перегруженных участков, вблизи новых потребителей или на подходах к компрессорным станциям. Их применение позволяет избежать полной реконструкции трубопровода, снизить затраты и минимизировать риски, связанные с отключением потребителей.

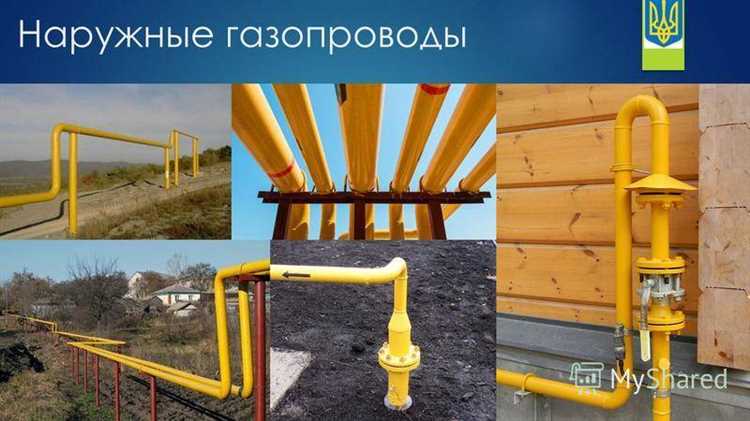

Когда требуется устройство лупинга при строительстве магистрали
Лупинг применяется в тех случаях, когда необходимо увеличить пропускную способность магистрального газопровода без строительства полностью нового трубопровода. Решение об устройстве лупинга основывается на гидравлических расчетах и прогнозируемых нагрузках на участке транспортировки.
- Превышение расчётной пропускной способности – при росте объёма транспортируемого газа выше проектных параметров основного трубопровода.
- Недостаточное давление на удалённых участках – при снижении давления газа на выходе из участка, что может нарушать стабильность подачи потребителям.
- Удлинение маршрута газоснабжения – при подключении новых потребителей или веток, вызывающих рост сопротивления потоку.
- Ограниченные возможности по увеличению давления – в ситуациях, когда строительство или модернизация компрессорных станций технически или экономически нецелесообразны.
- Необходимость повышения надёжности – лупинг может служить резервным каналом для дублирования критичных участков в случае ремонта или аварии.
Кроме того, лупинг может быть необходим в районах с выраженным сезонным колебанием потребления, когда нагрузка зимой многократно возрастает, а установка временных решений невозможна.
Оптимальные участки для реализации лупинга определяются по результатам моделирования потока, с учётом конфигурации сети, рельефа местности и возможностей подключения к существующей инфраструктуре. Чаще всего лупинг прокладывается параллельно основной нитке с тем же диаметром и классом давления, синхронно подключаясь в узлах разветвлений или на компрессорных станциях.
Влияние лупинга на пропускную способность трубопровода
Лупинг позволяет увеличить объем транспортируемого газа без изменения давления на входе и выходе участка. Это достигается за счёт параллельного подключения дополнительной нитки, которая распределяет поток между двумя трубами. При этом суммарная пропускная способность возрастает пропорционально количеству ниток, при условии их идентичности по диаметру и гидравлическим характеристикам.
Если исходная труба диаметром 1000 мм имеет пропускную способность порядка 25 млн м³/сутки, то добавление второй нитки такого же диаметра позволяет достичь показателя в районе 50 млн м³/сутки, при прочих равных условиях. Такой подход особенно эффективен на участках с интенсивным потреблением или при необходимости сезонного перераспределения потоков.
Важно учитывать влияние лупинга на гидравлический режим: добавление нитки снижает линейные потери давления на каждом из участков, что уменьшает нагрузку на компрессорные станции. Это позволяет оптимизировать работу оборудования и сократить эксплуатационные затраты.
Рекомендовано реализовывать лупинг в тех случаях, когда увеличение давления на КС нецелесообразно из-за износа агрегатов или ограничений по прочности трубопровода. Также лупинг актуален при модернизации магистралей с целью повышения производительности без полной замены существующего трубопровода.
Как лупинг снижает перепады давления в системе
Лупинг обеспечивает перераспределение потока газа между параллельными нитками трубопровода, что позволяет выравнивать давление по длине магистрали. Это особенно актуально на участках с переменным рельефом или при переменной нагрузке на систему.
При однолинейной прокладке наблюдаются локальные скачки давления, вызванные гидравлическими потерями на отдельных участках. Введение дополнительной линии снижает сопротивление движению газа, тем самым уменьшая амплитуду перепадов между контрольными точками.
Практика показывает, что при организации лупинга на участке протяжённостью 40–60 км средний перепад давления может снижаться до 25–30 %, а в ряде случаев – до 50 % в зависимости от диаметра, протяжённости и конфигурации сети.
Оптимальный эффект достигается при синхронной работе компрессорных станций и согласованной регулировке задвижек между нитками. Это позволяет поддерживать устойчивый профиль давления и минимизировать турбулентные режимы.
Для расчёта необходимости лупинга используют гидравлическое моделирование, с учётом текущих и перспективных нагрузок. Если при максимальном расходе наблюдается превышение нормативных градиентов давления, обоснован ввод параллельной линии.

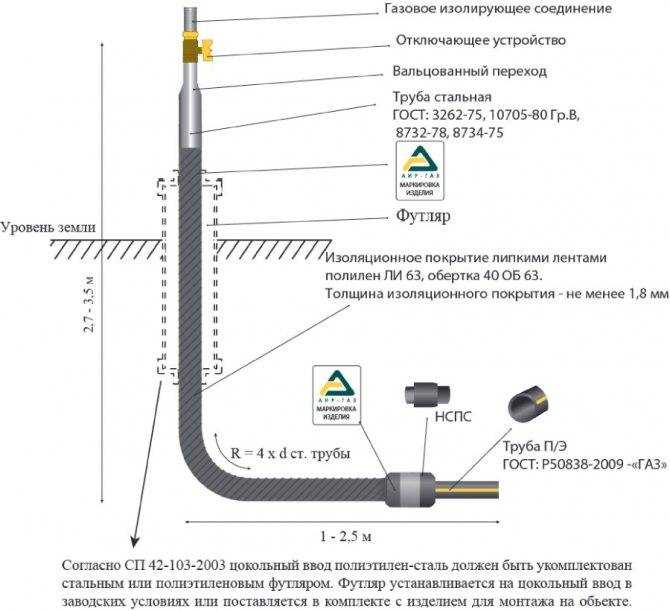

Конструктивные особенности и схема подключения лупинга
Лупинг представляет собой параллельную ветвь, подключённую к основной нитке магистрального газопровода с помощью двух врезок – в начале и в конце участка. Для его реализации применяются трубы того же диаметра, что и в основной линии, чтобы обеспечить равномерное распределение потока газа.
Основное конструктивное требование – синхронность гидравлических характеристик обеих ниток. Это достигается за счёт соблюдения идентичного уклона, равномерного диаметра и схожих условий теплоизоляции. В случае значительных отклонений по длине или диаметру возникает дисбаланс давления и перераспределение потока, что снижает эффективность системы.
Схема подключения лупинга реализуется через установку двух тройников или сварных патрубков, позволяющих вывести часть потока на обходной участок. Перед включением лупинга в работу производится испытание на герметичность с применением гидравлического или пневматического давления, соответствующего нормативной документации. Обязательным элементом подключения является арматура отсечного типа – для возможности отключения лупинга при необходимости проведения технического обслуживания.
Если участок проходит через сложный рельеф или зону повышенной сейсмической активности, применяется компенсирующая гибкая вставка или специальные опоры скольжения. Это предотвращает механические повреждения труб при температурных деформациях или подвижках грунта.
При проектировании лупинга важно учитывать минимальное допустимое расстояние между врезками – оно определяется расчётами, основанными на ожидаемой нагрузке, характеристиках потока и конфигурации магистрали. Неправильное размещение может привести к эффекту гидравлического «затвора» или неравномерной работе участков.
Конструкция лупинга должна предусматривать доступ к ключевым точкам соединения для осмотра, контроля состояния изоляции и проведения профилактических работ. Участки с возможной коррозионной нагрузкой усиливаются антикоррозионной защитой и оборудуются системой катодной защиты.
Материалы и диаметр труб, применяемые для лупинга
Выбор материала труб для лупинга газопровода напрямую зависит от эксплуатационных условий, рабочего давления и температуры среды. Наиболее распространены следующие варианты:
- Стальные трубы: применяются преимущественно в магистральных газопроводах с рабочим давлением до 10 МПа. Используются трубы из углеродистой стали марки 20, 09Г2С с антикоррозионным покрытием. Толщина стенки выбирается с учётом расчетного давления и требований по механической прочности.
- Нержавеющая сталь: используется в зонах с агрессивной средой или при повышенных требованиях к коррозионной стойкости. Марки 12Х18Н10Т и 08Х18Н10 чаще всего применяются в сегментах с температурой до 450 °С.
- Полиэтиленовые трубы (ПЭ): подходят для лупингов низкого давления, преимущественно в распределительных сетях. Диаметры обычно не превышают 150 мм, давление – до 1,6 МПа.
Диаметр труб для лупинга выбирается исходя из основных критериев:
- Обеспечение минимального гидравлического сопротивления, не менее 80% от диаметра магистральной трубы.
- Сохранение пропускной способности системы при аварийных и пусковых режимах.
- Учет возможности проведения профилактических и ремонтных работ без снижения подачи газа.
Для магистральных газопроводов диаметр лупингов обычно варьируется от 100 до 700 мм. В системах среднего давления применяются трубы с диаметром от 50 до 300 мм.
При расчёте диаметра учитываются требования нормативных документов ГОСТ 5542-87, ГОСТ Р 52134-2003, а также проектные данные по расчету расходов и потерь давления.
Техническое обслуживание и контроль работоспособности лупинга
Регулярный осмотр лупинга включает проверку состояния сварных соединений, отсутствие коррозии и механических повреждений трубопровода. Контроль герметичности выполняется с применением методов неразрушающего контроля, таких как ультразвуковая дефектоскопия и гидравлические испытания с давлением, превышающим рабочее на 10-15%.
Необходимо систематически измерять давление и расход газа в лупинговом участке для оценки его функциональности и выявления отклонений от проектных параметров. Для этого устанавливаются манометры и расходомеры с периодической поверкой и калибровкой согласно нормативам.
Очистка внутренней поверхности лупинга проводится не реже одного раза в год с использованием механических или химических методов, что предотвращает образование отложений и снижает гидравлические потери.
Особое внимание уделяется состоянию запорной арматуры на ответвлениях лупинга. Проверяется исправность приводов, плотность закрытия и своевременность смазки узлов, что обеспечивает оперативное переключение потоков при аварийных ситуациях.
В случае выявления дефектов применяется локальный ремонт с использованием сварочных технологий и замена поврежденных участков. Все ремонтные работы фиксируются в журнале технического обслуживания с указанием даты, характера неисправности и выполненных мероприятий.
Для контроля эффективности лупинга в эксплуатацию вводятся системы дистанционного мониторинга, позволяющие в реальном времени отслеживать параметры работы и своевременно реагировать на отклонения.
Вопрос-ответ:
Что такое лупинг в газопроводе и зачем он нужен?
Лупинг — это дополнительное ответвление трубопровода, которое соединяет две точки основной магистрали. Его задача — обеспечить резервный маршрут для газа, что повышает надежность системы, снижает риск аварий и позволяет поддерживать стабильное давление в трубах при изменениях нагрузки.
Как влияет лупинг на стабильность давления в системе газоснабжения?
Лупинг создает дополнительный путь для потока газа, что позволяет компенсировать перепады давления, возникающие при резком изменении потребления или при отключении одного из участков. Это снижает вероятность гидравлических ударов и помогает поддерживать равномерное распределение давления по всей магистрали.
Какие материалы и диаметры труб обычно применяются для устройства лупинга?
Для лупингов выбирают трубы, соответствующие материалам основной магистрали — обычно это стальные трубы с антикоррозионным покрытием. Диаметр лупинга может быть меньше диаметра основного газопровода, но должен обеспечивать необходимую пропускную способность, учитывая параметры системы и требования к надежности.
В каких случаях при проектировании газопровода рекомендуется предусмотреть лупинг?
Лупинг необходим при участках сети с высокой нагрузкой, где важно обеспечить резервный канал подачи газа, а также на трассах, проходящих через удалённые или труднодоступные территории. Он также актуален для систем, где недопустимы длительные остановки в подаче газа, например, на промышленных объектах или крупных жилых комплексах.
Как проводят техническое обслуживание лупингов и контроль их состояния?
Техническое обслуживание включает регулярный визуальный осмотр, контроль герметичности соединений и измерение давления на входе и выходе лупинга. При необходимости проводят диагностику с помощью неразрушающих методов — ультразвука или гидравлических испытаний. Важно своевременно выявлять коррозию и механические повреждения, чтобы предотвратить аварийные ситуации.
Что такое лупинг газопровода и какую функцию он выполняет в системе транспортировки газа?
Лупинг — это специальное кольцевое или обходное ответвление в газопроводной системе, которое создаёт дополнительный путь для движения газа. Его основное назначение — повысить надёжность и устойчивость системы, обеспечивая непрерывность подачи газа даже при ремонте или авариях на основном трубопроводе. Кроме того, лупинг способствует снижению перепадов давления и улучшает равномерность распределения нагрузки на сеть, что уменьшает риск возникновения гидравлических ударов и повреждений.
В каких случаях при проектировании магистрального газопровода рекомендуется предусматривать устройство лупинга?
Лупинг проектируют в тех участках, где требуется гарантировать бесперебойную подачу топлива без остановок даже при проведении технического обслуживания или аварийных ситуациях. Обычно это важно в районах с высокой нагрузкой на газораспределительную сеть или при пересечении ответственных объектов — например, промышленных предприятий, жилых комплексов, важных транспортных магистралей. Также лупинг используется для уменьшения гидравлических перепадов на протяжённых участках и повышения общей устойчивости системы к колебаниям давления.
