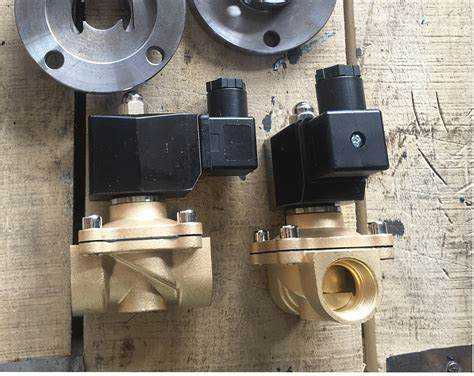

Соленоидный клапан представляет собой устройство, в котором используется электромагнит для управления потоком жидкостей или газов. В основе конструкции лежит катушка с проводом, создающая магнитное поле при подаче напряжения. Это магнитное поле перемещает сердечник (якорь), который либо перекрывает, либо открывает проход для рабочей среды.
Для выбора подходящего клапана необходимо учитывать параметры: рабочее давление (обычно до 16 бар для промышленных моделей), тип среды (чистая вода, сжатый воздух, масла), температуру среды (до +180 °C в зависимости от материала уплотнений), а также напряжение питания (12В, 24В, 220В). Различают нормально закрытые и нормально открытые клапаны, что влияет на состояние клапана при отсутствии питания.
Нормально закрытые клапаны остаются закрытыми без электрического сигнала, обеспечивая безопасность систем при отключении питания. Нормально открытые – наоборот, остаются открытыми, что актуально для аварийных ситуаций или процессов с постоянным потоком. Монтаж клапана требует строгого соблюдения направления потока и условий эксплуатации для предотвращения преждевременного износа.

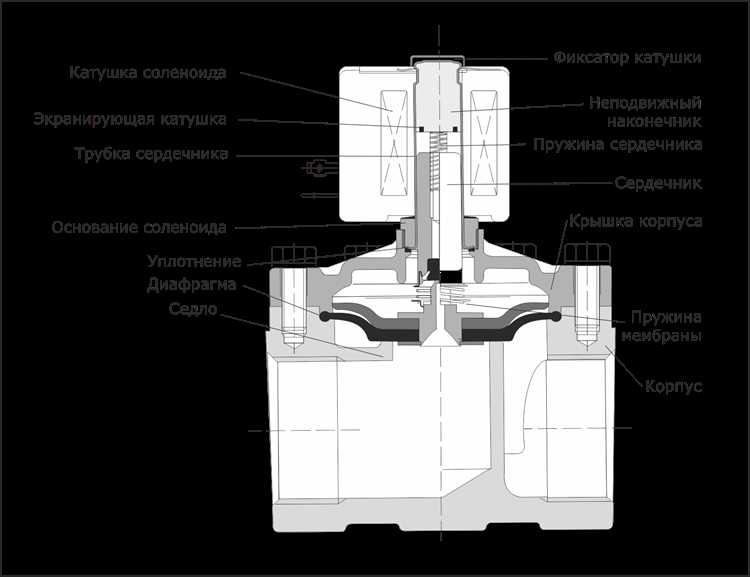

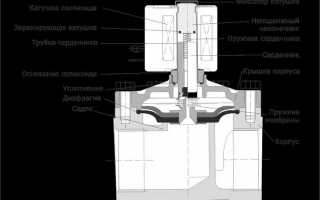

Конструкция соленоидного клапана и его основные элементы
Соленоидный клапан состоит из корпуса, катушки электромагнита, якоря (якорного сердечника), пружины и запорного элемента. Корпус изготавливается из устойчивых к коррозии материалов – обычно латунь, нержавеющая сталь или алюминий, что обеспечивает долговечность и химическую стойкость.
Катушка представляет собой намотку медного провода с определённым числом витков, рассчитанным на заданное напряжение и ток. При подаче напряжения в катушку создаётся магнитное поле, воздействующее на якорь. Якорь, обычно выполненный из магнитомягкого материала, перемещается под действием магнитного поля, что обеспечивает открытие или закрытие клапана.
Запорный элемент, контактирующий с седлом клапана, может иметь форму круглого или конического штока с уплотнительной манжетой из резины, фторопласта или другого эластомера, обеспечивающего герметичность. Пружина удерживает якорь в исходном положении при отсутствии электропитания, гарантируя надёжное закрытие клапана.
Дополнительно конструкция может включать фильтр на входе для предотвращения попадания механических частиц, способных повредить уплотнения или нарушить работу клапана. Важной деталью является направление потока, обозначенное стрелкой на корпусе, которое нельзя нарушать для сохранения корректной работы механизма.
При выборе соленоидного клапана необходимо обращать внимание на размеры канала, рабочее давление, напряжение катушки и время срабатывания, что напрямую зависит от конструкции и параметров основных элементов.
Принцип действия соленоидного клапана при подаче электрического сигнала
Соленоидный клапан представляет собой электромеханическое устройство, в котором ключевую роль играет катушка с проводом, через которую проходит электрический ток. При подаче электрического сигнала на катушку возникает магнитное поле, способное перемещать сердечник (якорь).
Основные этапы работы при подаче напряжения:
- Возникновение магнитного поля: Протекание тока через катушку формирует магнитное поле с направлением, определяемым по правилу правой руки.
- Перемещение якоря: Магнитное поле притягивает металлический сердечник, смещая его вдоль оси катушки.
- Открытие или закрытие канала: Перемещение якоря приводит к изменению положения запирающего элемента – мембраны, клапанной пробки или штока, что изменяет поток рабочей среды.
- Удержание состояния: Пока подается ток, якорь сохраняет положение, обеспечивая открытие или закрытие прохода.
- Возврат в исходное положение: При отключении питания магнитное поле исчезает, и возврат якоря происходит под действием пружины или давления среды.
Рекомендации по эксплуатации:
- Для стабильной работы необходимо поддерживать номинальное напряжение, указанное производителем.
- Избегать длительной работы при повышенном напряжении – это может вызвать перегрев катушки и выход клапана из строя.
- При эксплуатации в условиях вибрации или пыли рекомендуется использовать клапаны с защитой IP44 и выше.
- Периодическая проверка сопротивления катушки позволяет выявлять возможные обрывы или короткие замыкания.
Виды соленоидных клапанов и особенности их применения
Соленоидные клапаны классифицируются по принципу действия, конструкции и области применения. Основные виды включают прямого действия, с пилотным управлением и пропорциональные клапаны.
Клапаны прямого действия открываются и закрываются непосредственно электромагнитом без использования дополнительного давления среды. Они применяются в системах с низким давлением и малым диаметром проходного сечения (обычно до 15 мм). Такие клапаны надежны при быстром срабатывании и просты в обслуживании, но ограничены по пропускной способности.
Пилотные соленоидные клапаны используют управляющий поток давления среды для открывания основного затвора. Электромагнитный соленоид воздействует на малый пилотный клапан, который регулирует давление на основную мембрану или поршень. Эти клапаны подходят для систем с высоким давлением и большими диаметрами (до 100 мм и более), обеспечивая экономию электроэнергии и возможность работы с вязкими и агрессивными средами.
Пропорциональные соленоидные клапаны обеспечивают плавное регулирование расхода или давления жидкости за счет изменения силы магнитного поля. Их используют в автоматизированных технологических процессах, где требуется точная настройка параметров потока, например, в системах дозирования и гидравлических приводах.
Также выделяют нормально закрытые и нормально открытые клапаны. Нормально закрытые остаются запертыми при отсутствии электрического сигнала и широко применяются в системах безопасности и управления подачей среды. Нормально открытые клапаны востребованы в аварийных ситуациях, где необходим автоматический сброс давления или отключение подачи.
Выбор конкретного типа соленоидного клапана зависит от рабочих параметров: давления и температуры среды, скорости срабатывания, химической агрессивности и требуемого ресурса. Например, для систем питьевого водоснабжения рекомендуются клапаны с корпусом из нержавеющей стали и уплотнениями из EPDM, устойчивыми к хлору и бактериям.
Критерии выбора соленоидного клапана для конкретных задач
При подборе соленоидного клапана необходимо учитывать рабочую среду. Для воздуха, воды, масла и пара применяются разные материалы корпуса и уплотнений. Латунные клапаны подходят для нейтральных жидкостей, нержавеющая сталь – для агрессивных или пищевых сред, полифениленсульфид – для высокотемпературных газов.
Следующий параметр – давление. Минимальное и максимальное рабочее давление должно соответствовать диапазону, указанному в паспорте устройства. Для вакуумных систем подойдут клапаны с прямым действием, для систем с высоким давлением – с сервоприводом и пилотным управлением.
Температурный диапазон среды и окружающей среды также критичен. Уплотнения из EPDM применимы для горячей воды и пара, FKM – для масел и топлив, NBR – для воздуха и холодной воды. При температуре ниже -10 °C требуется катушка с защитой от обледенения.
Тип управления – нормально закрытый или нормально открытый. В большинстве случаев используют нормально закрытые клапаны, которые открываются только при подаче напряжения. Нормально открытые применяют при необходимости поддерживать свободный поток при отсутствии питания.
Электрические характеристики: напряжение питания (обычно 12 V, 24 V, 110 V или 220 V), частота (50/60 Hz для переменного тока) и потребляемая мощность. Уточнение этих параметров исключает перегрев и отказ катушки.
Степень защиты корпуса по стандарту IP указывает на допустимые условия эксплуатации. Для наружной установки или влажных помещений требуется минимум IP65. При наличии взрывоопасной среды – исполнение Ex с соответствующим сертификатом.
Монтажное положение не всегда универсально. Некоторые модели допускают только горизонтальную установку с катушкой вверх. Нарушение этого требования может привести к сбоям в работе.
Пропускная способность выражается в литрах в минуту или коэффициенте расхода Kv. При недостаточном значении клапан не обеспечит нужный поток, при завышенном – возрастает риск кавитации и лишнего энергопотребления.
Циклическая нагрузка и частота срабатываний определяют износостойкость. При частом включении (более 10 раз в минуту) следует выбирать клапаны с ресурсом не менее миллиона циклов и минимальным временем срабатывания.
Типичные проблемы при эксплуатации и способы их диагностики
Перегорание катушки возникает при постоянной перегрузке или нарушении напряжения питания. Характерный признак – отсутствие щелчка при подаче сигнала. Измерьте сопротивление мультиметром: значение, близкое к нулю или бесконечности, свидетельствует о коротком замыкании или обрыве.
Утечка среды через корпус указывает на износ уплотнителей или трещины в корпусе. Диагностируется визуальным осмотром и проверкой герметичности под рабочим давлением. Временное решение – замена прокладок, окончательное – установка нового клапана.
Шум при работе часто вызван нестабильным напряжением или вибрацией якоря. Проверьте параметры питания, соответствие тока техническим характеристикам, а также правильность монтажа на виброизолированном основании.
Медленная реакция на управляющий сигнал может быть следствием засорения седла клапана или обрастания внутренних каналов. Признак – задержка при переключении. Диагностика – демонтаж и промывка всех проходных отверстий, проверка на лёгкость хода.
Постоянно открытое или закрытое положение без возможности управления указывает на механическое заклинивание или повреждение пружины возврата. Визуальный осмотр и разборка позволяют определить состояние пружины и направляющих.
Техническое обслуживание и правила замены соленоидного клапана
Плановая проверка соленоидного клапана должна проводиться не реже одного раза в шесть месяцев. Основные признаки износа – нестабильное срабатывание, задержка открытия или закрытия, нагрев катушки выше нормы, шум при работе.
Перед осмотром обязательно обесточить питание и сбросить давление в системе. Корпус очищают от пыли и отложений, после чего проверяют целостность уплотнений, сердечника и якоря. Если обнаружен нагар или следы коррозии, их устраняют с помощью изопропилового спирта и неагрессивной щётки.
Катушка подлежит замене при признаках оплавления, растрескивании или запахе гари. При этом важно использовать оригинальные компоненты, соответствующие номиналу напряжения (12 В, 24 В, 220 В) и частоте сети (50/60 Гц).
Если клапан не держит давление в закрытом состоянии, причина может быть в износе седла или перекосе подвижного элемента. В этом случае требуется полная разборка, замена повреждённых частей или установка нового узла.
Перед установкой нового клапана проверяют соответствие направления потока, резьбовых соединений и уплотнений. Монтаж выполняется с соблюдением крутящего момента, указанного в технической документации, с обязательным контролем герметичности соединений после подключения.
Области применения соленоидных клапанов в промышленности и быту
Соленоидные клапаны используются в различных системах, где требуется автоматическое управление потоком жидкости или газа. Их конструкции различаются по типу среды, давлению, напряжению и количеству положений, что определяет конкретную область применения.
- Пищевая промышленность. Применяются в системах розлива, дозирования и очистки воды. Клапаны с корпусом из нержавеющей стали и уплотнениями из EPDM или FKM подходят для контакта с питьевой водой, молоком, сиропами.
- HVAC-системы. Управляют потоками хладагента, пара и воды в климатических установках. Для этого подходят двухходовые нормально закрытые клапаны с диапазоном рабочих температур до +180 °C.
- Автоматизация производств. В пневмосистемах клапаны управляют подачей воздуха к исполнительным механизмам. Используются модели на 24 V DC с временем отклика менее 20 мс, рассчитанные на ресурс до 10 млн циклов.
- Нефтехимия. Для агрессивных сред применяются клапаны с тефлоновыми уплотнениями и антикоррозийным покрытием корпуса. Рабочее давление – до 40 бар, температура – до +200 °C.
- Сельское хозяйство. Устанавливаются в системах капельного орошения и управления подачей удобрений. Важно выбирать модели с защитой от влаги (IP65 и выше) и устойчивостью к загрязнённой воде.

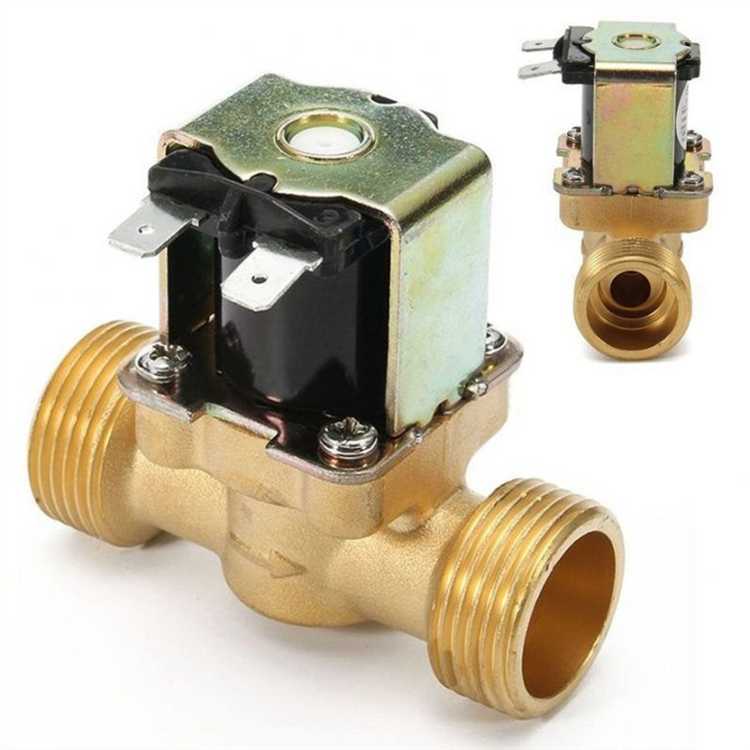

- Прачечные и посудомоечные машины. Используются электромагнитные клапаны для подачи и отключения воды. Типовая конструкция – нормально закрытые клапаны на 220 V AC с фильтром на входе.
- Системы пожаротушения. Управляют подачей воды или пены при срабатывании датчиков. Часто применяются импульсные клапаны с электромагнитным приводом и ручным дублёром.
При выборе клапана необходимо учитывать тип среды, допустимое давление, частоту срабатываний и условия эксплуатации. В быту предпочтительны компактные модели с низким энергопотреблением, в промышленности – устойчивые к перегрузкам и агрессивной среде устройства.
