Электрический счетчик представляет собой сложное устройство, предназначенное для точного измерения потребляемой электроэнергии в бытовых и промышленных сетях. Его внутренняя структура состоит из ряда функциональных компонентов, каждый из которых выполняет строго определённую задачу. От качества сборки и технических характеристик этих элементов напрямую зависит надёжность учёта, а также стабильность работы электросети в целом.
Основные элементы счетчика включают измерительный механизм, блок питания, дисплей индикации, схемы обработки сигнала и корпус с клеммной колодкой. В современных электронных моделях также применяются микроконтроллеры, энергонезависимая память и интерфейсы для передачи данных (RS-485, PLC, GSM). Механические счетчики, напротив, основаны на электромагнитной системе с алюминиевым диском и магнитами торможения.
При выборе или техническом обслуживании счетчика важно учитывать такие характеристики, как номинальный ток, точность измерения (класс точности от 0.2S до 2.0), тип подключения (однофазный или трёхфазный), а также степень защиты корпуса (например, IP54 или IP65). Эти параметры влияют на совместимость устройства с электросетью и на его устойчивость к внешним воздействиям.
Понимание устройства электрического счетчика позволяет не только правильно эксплуатировать его, но и своевременно выявлять неисправности. Это особенно актуально в условиях перехода на интеллектуальные системы учёта, где значительная часть функций автоматизирована и зависит от корректной работы каждого элемента внутри корпуса прибора.
Корпус и его защитные функции в конструкции счетчика
Корпус электрического счетчика выполняет ключевую функцию – защищает внутренние компоненты от механических повреждений, пыли, влаги и несанкционированного доступа. Изготавливается из негорючих материалов: термостойких пластиков (например, поликарбоната) или металлополимерных композиций, устойчивых к ультрафиолетовому излучению и перепадам температур.
Степень защиты корпуса определяется по стандарту IP. Для большинства бытовых счетчиков используется уровень не ниже IP54. Это гарантирует защиту от пыли, проникновения насекомых и брызг воды, что особенно актуально при установке в неотапливаемых помещениях или на улице (в герметичных шкафах).
Прозрачная лицевая панель корпуса предназначена для визуального считывания показаний, при этом она устойчива к царапинам и не мутнеет со временем. Некоторые модели оснащаются антивандальной крышкой с замком и заводскими пломбировочными элементами, исключающими вмешательство в схему подключения.
Внутренние направляющие и крепления обеспечивают жесткую фиксацию платы, трансформаторов тока и клеммной колодки. При этом конструкция корпуса должна предусматривать естественную вентиляцию без потери герметичности – это снижает риск перегрева компонентов при длительной нагрузке.
Монтажные уши или DIN-рейка на задней части корпуса позволяют надежно закрепить устройство в щитке. При выборе счетчика для конкретных условий эксплуатации следует учитывать не только класс точности, но и параметры корпуса – особенно его устойчивость к агрессивной среде и возможность герметизации клеммного отсека.
Назначение и устройство измерительного механизма
В зависимости от типа счетчика (индукционного или электронного), измерительный механизм имеет различную конструкцию и принцип действия:
- Индукционные счетчики: основаны на взаимодействии магнитных полей, создаваемых токовыми и напряженческими катушками. Внутри находится алюминиевый диск, на который воздействуют вихревые токи. Скорость вращения диска пропорциональна мощности нагрузки, а передача на счетный механизм осуществляется через червячную или зубчатую передачу.
- Электронные счетчики: используют аналого-цифровые преобразователи для фиксации мгновенных значений тока и напряжения. Далее данные обрабатываются микроконтроллером, который рассчитывает потребленную энергию по формулам активной и реактивной мощности. Хранение результатов ведется в энергонезависимой памяти, а отображение осуществляется через жидкокристаллический дисплей.
К конструктивным элементам измерительного механизма могут относиться:
- Трансформаторы тока и напряжения – для гальванической развязки и приведения значений к измеряемому уровню;
- Магнитная система – для формирования вихревых токов в индукционных моделях;
- Диск с осью и подшипником – в механических счетчиках, обеспечивающих точность вращения;
- Датчики Холла или шунты – в электронных моделях, выполняющие роль измерительных элементов;
- Микропроцессорный блок – для обработки, расчета и хранения данных;
- Фильтры и цепи защиты – предотвращают искажения измерений при нестабильных параметрах сети.
При выборе или замене счетчика рекомендуется учитывать тип измерительного механизма в зависимости от характера нагрузки, требуемого класса точности и условий эксплуатации (температура, наличие электромагнитных помех, диапазон токов).
Роль токовых и напряженческих цепей внутри счетчика
Токовые и напряженческие цепи в конструкции электрического счетчика играют ключевую роль в процессе измерения потребляемой энергии. Они обеспечивают преобразование сигналов с линий электросети в форму, пригодную для анализа измерительным механизмом или цифровым блоком обработки.
Токовые цепи предназначены для подключения к фазным проводникам нагрузки и пропускают через себя часть тока, пропорциональную общему току в линии. В однофазных счетчиках обычно применяются шунты – низкоомные резисторы, через которые измеряется падение напряжения, соответствующее току. В многотарифных и трехфазных счетчиках используются токовые трансформаторы (ТА), позволяющие подключаться к цепям с токами до 100 А и более без прямого прохождения тока через чувствительные элементы.
Напряженческие цепи подключаются параллельно нагрузке и подают на измерительный блок напряжение сети. Эти цепи включают в себя делители напряжения и защитные компоненты: варисторы, резисторы, RC-цепочки. Они служат для снижения уровня напряжения до безопасного для электронной схемы значения, обычно 1–2 В, при сохранении точности фазовых и амплитудных характеристик.
Точное согласование фаз между токовыми и напряженческими цепями критически важно для корректного расчёта активной и реактивной энергии. Любые искажения – например, от наводок, паразитной емкости или плохого экранирования – могут привести к существенным погрешностям. Рекомендуется использовать экранированные проводники и минимизировать длину соединений между токовыми цепями и измерительным блоком, особенно в аналоговых моделях.
Также необходимо учитывать, что цепи работают с разным уровнем сопротивления: токовые – с минимальным, напряженческие – с высоким. Это обусловливает различный подход к защите и проектированию: токовые цепи нуждаются в механической и термической устойчивости, а напряженческие – в точной фильтрации и подавлении помех.
В цифровых счетчиках сигналы с токовых и напряженческих входов оцифровываются синхронно. На основе дискретных отсчётов формируется вектор напряжения и тока, по которым вычисляется мощность, энергия и другие параметры. От качества этих цепей напрямую зависит корректность всей измерительной функции прибора.

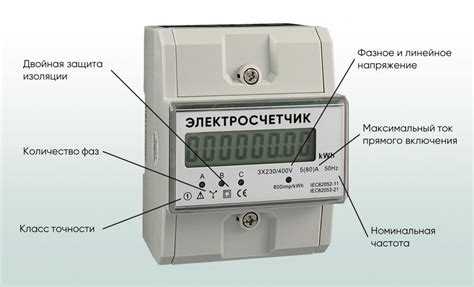

Функции индикации: шкала, дисплей и сигнальные элементы

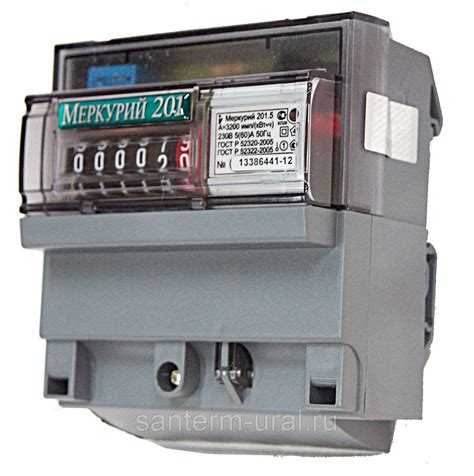

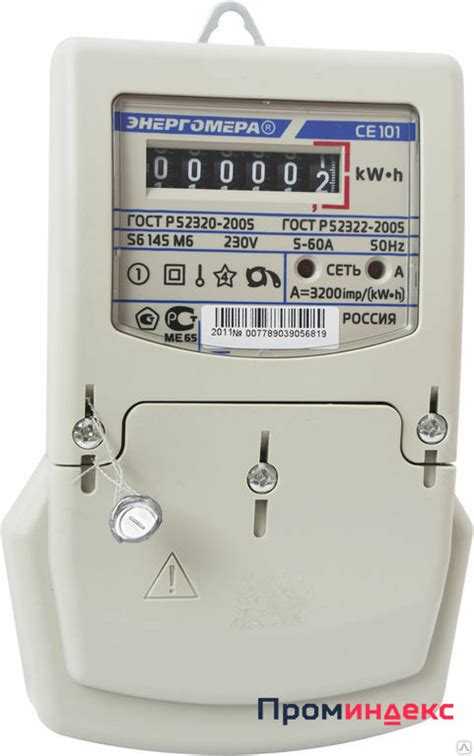

Механическая шкала используется преимущественно в индукционных счетчиках. Она представляет собой набор вращающихся цифровых барабанов, отображающих общий объем потреблённой электроэнергии. Значения считываются вручную, при этом важно учитывать порядок разрядов и точность округления. Основной недостаток – отсутствие возможности отображения дополнительных параметров.

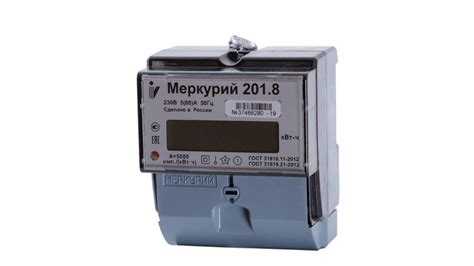

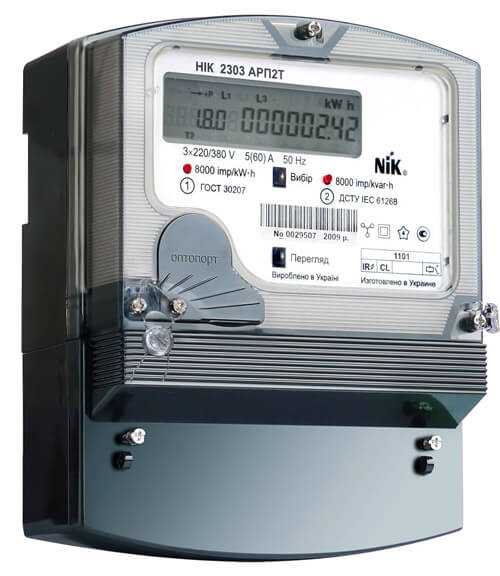

Жидкокристаллический или сегментный ЖК-дисплей применяется в электронных счетчиках и обеспечивает расширенный функционал. Он отображает текущее потребление в киловатт-часах, мощность, напряжение по фазам, токовую нагрузку, дату, время и служебную информацию. В некоторых моделях реализована функция автопрокрутки показаний, а также возможность ручного переключения кнопкой. Для считывания данных с дистанцией до 3–5 метров рекомендуется выбирать дисплеи с высокой контрастностью и крупными символами.
Сигнальные светодиоды, обычно красного или зелёного цвета, информируют о текущем состоянии счётчика. Часто реализован индикатор импульсов потребления энергии – по частоте мигания можно определить текущую мощность нагрузки. Например, 1000 имп/кВт·ч означает, что каждые 1000 импульсов эквивалентны одному киловатт-часу. Кроме того, некоторые модели оснащаются индикаторами неисправностей (например, при отсутствии фазы, нарушении схемы подключения, вмешательстве или перегрузке).
При выборе счетчика рекомендуется учитывать читаемость индикации при ярком освещении, наличие энергозависимой или энергонезависимой памяти показаний и устойчивость дисплея к температурным перепадам, особенно для моделей наружной установки.
Электронная плата и её компоненты в современных моделях
Электронная плата в современных электрических счетчиках представляет собой многослойную печатную плату, на которой размещены микропроцессор, аналого-цифровые преобразователи (АЦП), элементы защиты и интерфейсные модули. Её конфигурация напрямую влияет на точность измерений, скорость обработки данных и возможности взаимодействия с внешними системами.
Центральным элементом платы является микроконтроллер, выполняющий обработку входящих сигналов от токовых и напряженческих цепей. Как правило, используются 32-битные ARM-процессоры с низким энергопотреблением и поддержкой криптографических функций для обеспечения безопасности данных.
Для преобразования аналоговых сигналов в цифровую форму применяются многоразрядные АЦП, подключённые к токовым шунтам или трансформаторам. Точность преобразования может достигать 0,1 %, что особенно важно для многофункциональных приборов учета с классом точности 0.5S или выше.
На плате обязательно присутствуют элементы грозозащиты: варисторы, диоды и помехоподавляющие фильтры, предназначенные для защиты от импульсных перенапряжений в сети. Конденсаторы и ферритовые кольца служат для фильтрации высокочастотных наводок и снижения электромагнитных помех.
Система питания реализуется через импульсный понижающий преобразователь с гальванической развязкой, обеспечивающий стабильную работу всех цифровых и аналоговых цепей при колебаниях входного напряжения в широком диапазоне (от 85 до 265 В).
Для передачи данных и внешней интеграции на плате размещаются интерфейсы RS-485, PLC-модули или радиомодули стандарта NB-IoT, 4G или ZigBee. Наличие крипточипов (например, серии ATECC608A) обеспечивает шифрование и защиту передаваемой информации, соответствуя требованиям национальных стандартов по безопасности передачи данных.
Монтаж компонентов осуществляется по технологии поверхностного монтажа (SMD), что повышает надёжность соединений и снижает вероятность отказов. Конструкция платы предусматривает лаковую защиту от влаги и пыли (conformal coating), что особенно актуально для эксплуатации в сложных климатических условиях.
Назначение клеммной колодки и особенности подключения
Клеммная колодка в электрическом счетчике служит центральным узлом для подсоединения входящих и исходящих проводников. Она обеспечивает надежный электрический контакт между сетью и внутренними цепями счетчика, гарантируя корректность измерений и безопасность эксплуатации.
Основные функции клеммной колодки включают распределение фазных и нулевых проводников, фиксацию защитных заземляющих жил, а также изоляцию цепей от внешних воздействий. В современных счетчиках клеммные колодки изготавливаются из термостойких и диэлектрических материалов, способных выдерживать токи, предусмотренные техническими характеристиками прибора.
При подключении необходимо соблюдать полярность и последовательность присоединения проводов: входящие фазные провода подсоединяются к определённым клеммам, указанным в технической документации счетчика, а выходящие – к соответствующим выходным клеммам. Ошибки в подключении могут привести к некорректной работе устройства и неверным показаниям.
Рекомендуется использовать инструменты с подходящим размером наконечников для надежной фиксации проводов. Затягивание винтов должно быть выполнено с усилием, достаточным для предотвращения ослабления контакта, но без повреждения проводников и колодки. Перед подключением необходимо убедиться в отсутствии механических повреждений и коррозии.
Особое внимание уделяется подключению заземляющего провода, который должен иметь минимальное сопротивление и надежно фиксироваться в специальной клемме. В счетчиках с защитой от взлома клеммная колодка располагается под пломбами, что ограничивает доступ и предотвращает несанкционированное вмешательство.
В случае замены или технического обслуживания подключение клеммной колодки следует выполнять при отключенном напряжении, соблюдая все требования по технике безопасности. Регулярные проверки крепления и состояния контактов клеммной колодки способствуют стабильной работе счетчика и продлению срока его службы.
Вопрос-ответ:
Какие основные компоненты входят в конструкцию электрического счетчика?
Электрический счетчик состоит из нескольких ключевых элементов: корпуса, измерительного механизма, электронных плат, клеммной колодки и элементов индикации. Корпус обеспечивает защиту внутренних частей от внешних воздействий и обеспечивает монтаж счетчика. Измерительный механизм отвечает за фиксацию количества потребленной энергии, в современных моделях он часто электронный. Электронная плата содержит микросхемы и датчики, которые обрабатывают сигналы и контролируют работу прибора. Клеммная колодка служит точкой подключения к электрической сети, а индикаторы показывают текущие показания и состояние счетчика.
Какова роль клеммной колодки в электрическом счетчике и какие особенности подключения существуют?
Клеммная колодка — это интерфейс между счетчиком и внешней электросетью. Через нее проходят фазные и нулевые провода, обеспечивается надежное и безопасное соединение. Особенности подключения связаны с правильным распределением нагрузок и соблюдением полярности. Ошибки при подключении могут привести к неправильному учету потребления или выходу прибора из строя. Важно использовать клеммники, соответствующие номиналу тока, и фиксировать провода без перекручиваний для надежного контакта.
Как устроена электронная плата в современных моделях счетчиков и какие функции она выполняет?
В современных счетчиках электронная плата представляет собой компактный блок с микропроцессором, аналогово-цифровыми преобразователями и интерфейсами связи. Она принимает сигналы от токовых и напряженческих датчиков, обрабатывает их и вычисляет потребленную энергию. Плата также контролирует работу измерительного механизма, обеспечивает хранение данных, ведет журнал событий и передает информацию в автоматизированные системы учета. Часто на плате располагаются индикаторы и кнопки для настройки или проверки состояния.
Какие элементы индикации используются в счетчиках для отображения потребленной энергии и как они работают?
Индикация в электрических счетчиках может быть представлена несколькими способами. В механических моделях используются вращающиеся диски и счетные барабаны с цифрами. В электронных счетчиках устанавливают жидкокристаллические (LCD) или светодиодные (LED) дисплеи, которые выводят цифровые показания. Дополнительно могут присутствовать сигнальные индикаторы для отображения состояния работы, ошибок или передачи данных. Работа дисплея основана на преобразовании измеренных параметров в числовое значение, обновляемое с определенной периодичностью.
