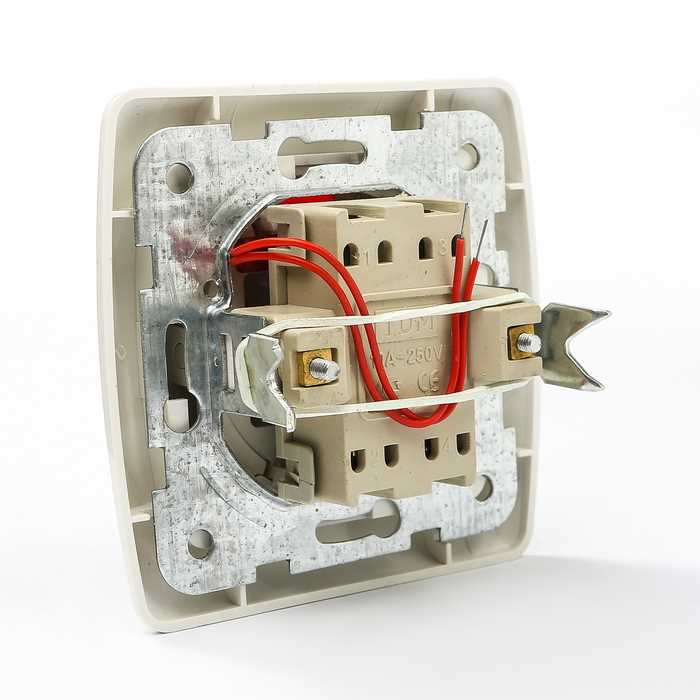

Переключатель на два направления – это электротехническое устройство, предназначенное для управления одной и той же электрической нагрузкой из двух разных мест. Наиболее распространённое применение – освещение в коридорах, на лестничных маршах, в спальнях с несколькими входами. Такой переключатель позволяет включать и выключать свет независимо с обеих точек управления.
Конструктивно двухнаправленный переключатель имеет три контакта: один общий (вход) и два переключаемых выхода. При каждом нажатии устройство замыкает цепь между общим контактом и одним из двух выходов. Для полноценной работы в схеме необходимо использовать два таких переключателя, соединённых между собой специальным образом – это позволяет коммутировать фазу на светильник в любой из позиций.
Подключение осуществляется с использованием трёхжильного кабеля между переключателями, где один провод используется как общий, а два других – как переключающие линии. Нагрузка (лампа) подключается к общему контакту одного из переключателей, а фаза – к другому. Нулевой провод подаётся напрямую к светильнику. Таким образом обеспечивается безопасная и стабильная работа цепи.
При выборе оборудования важно учитывать номинальный ток и напряжение, на которые рассчитан переключатель. Для бытового применения обычно используются модели на 10 А и 250 В. Также следует обращать внимание на механическое исполнение, совместимость с подрозетниками, наличие винтовых или пружинных клемм, а при монтаже – соблюдать цветовую маркировку проводов и проверять соединения тестером.
Как устроен переключатель на два направления

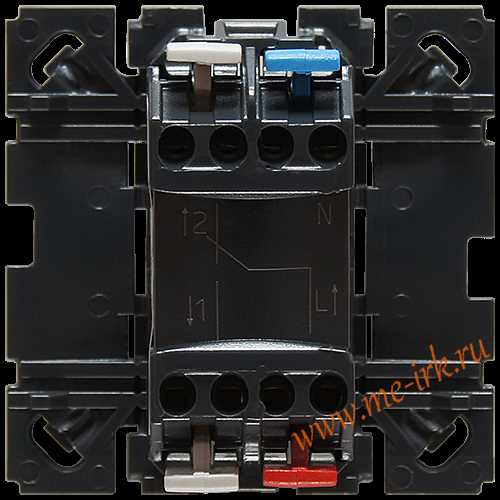

Переключатель на два направления состоит из трёх контактных клемм: одна общая (часто обозначается как «С» или «COM») и две переключаемые – L1 и L2. В зависимости от положения клавиши, общая клемма соединяется либо с L1, либо с L2. Это позволяет изменять путь прохождения электрического тока, переключая цепь между двумя маршрутами.

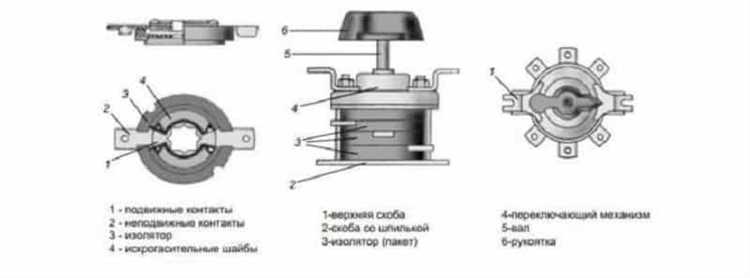

Механизм основан на системе подвижного контакта, закреплённого на пластине, которая перемещается при нажатии клавиши. Контакт скользит по направляющим и фиксируется в одном из двух положений, замыкая соответствующую пару. Это позволяет реализовать перекрёстное управление одним источником света с разных точек помещения.
- Корпус изготовлен из термостойкого диэлектрика, что исключает риск короткого замыкания.
- Клеммы рассчитаны на номинальный ток 10–16 А и поддерживают провод сечением до 2,5 мм².
- Механизм включает возвратную пружину, обеспечивающую чёткую фиксацию положения клавиши.
- Установка чаще всего производится в стандартные монтажные коробки глубиной от 40 мм.
Для надёжного подключения проводов применяются винтовые или пружинные зажимы. В первом случае требуется подтяжка через определённый интервал эксплуатации. Пружинные механизмы не нуждаются в обслуживании, но требуют точного выбора сечения провода для обеспечения плотного контакта.
Конструкция позволяет использовать переключатели как в одиночной схеме (совместно с другим аналогичным устройством), так и в составе более сложных перекрёстных систем с применением дополнительных элементов (например, промежуточных переключателей).
Чем отличается двухнаправленный переключатель от обычного
Обычный однополюсный переключатель (одинарный) замыкает или размыкает одну электрическую цепь. Он управляет подачей напряжения только с одной точки. Такой тип применяется, когда включение и выключение нагрузки требуется с одного места – например, для света в кладовой или ванной комнате.
Двухнаправленный переключатель, также известный как проходной, отличается наличием двух контактных выходов вместо одного. Он не просто размыкает или замыкает цепь, а переключает между двумя линиями. В конструкции используются три контакта: один общий и два перекидных. В результате можно реализовать управление одной нагрузкой с двух разных точек, что особенно удобно для освещения в коридоре или на лестнице.
В отличие от обычного переключателя, двухнаправленный требует монтажа в паре с таким же устройством. Они соединяются между собой с помощью двух коммутационных проводов, а третий – общий – подаёт или снимает напряжение с лампы. Если хотя бы один переключатель изменяет своё положение, состояние нагрузки меняется.
При установке важно учитывать маркировку: у двухнаправленных переключателей обычно обозначается общий контакт (например, «COM» или цифрой «1»), чтобы избежать ошибок при подключении. Использование обычного выключателя вместо проходного приведёт к невозможности организовать управление с двух мест.

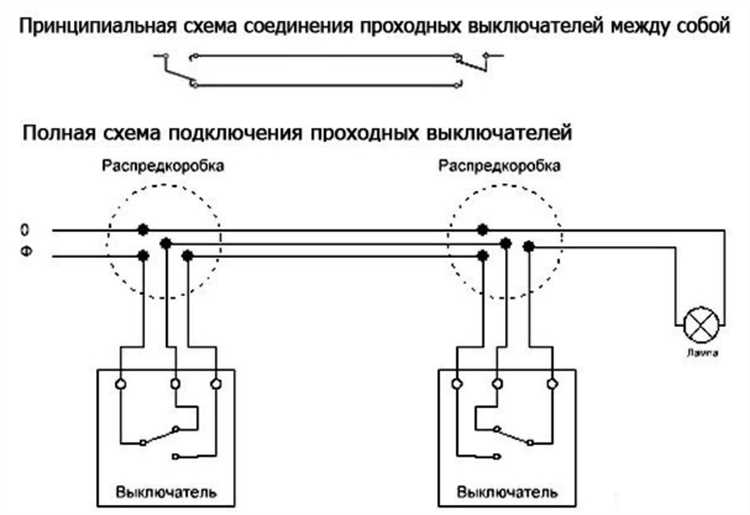

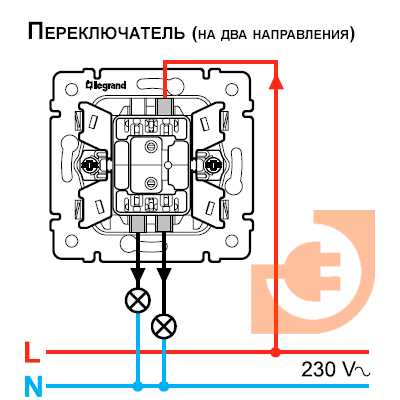

Схема подключения переключателя на два направления
Двухнаправленный переключатель используется для управления одной нагрузкой (например, светильником) с двух разных точек. Основу схемы составляют два переключателя с тремя контактами: один общий (COM) и два перекидных (L1 и L2). Эти устройства также называют проходными переключателями.
Ключевой принцип подключения – организация двух проводов между переключателями, которые соединяют их перекидные контакты. Общий контакт первого переключателя соединяется с фазой, а общий контакт второго – с нагрузкой (например, с лампой), которая, в свою очередь, соединяется с нулевым проводом.
Порядок подключения:
1. Подача фазы на общий контакт первого переключателя (COM1).
2. Два провода от контактов L1 и L2 первого переключателя идут к соответствующим контактам L1 и L2 второго переключателя.
<
Где применяется переключатель на два направления в быту
Наиболее частое применение переключателя на два направления – организация управления освещением с разных точек. Типичный пример – управление потолочным светильником с двух концов коридора. В такой схеме пользователь может включить свет при входе и выключить у выхода, не возвращаясь к первому выключателю.
В спальнях двухклавишные проходные переключатели позволяют включать свет у двери и выключать его у кровати. Это повышает удобство эксплуатации, особенно в темное время суток, и исключает необходимость вставать для отключения света.
В частных домах такие переключатели монтируют на лестничных маршах. Первая точка размещается у подножия лестницы, вторая – наверху. Это решение особенно важно при отсутствии естественного освещения на лестнице: пользователь может активировать свет до начала подъема и выключить, достигнув нужного этажа.
Также двухнаправленные переключатели используют в длинных проходных помещениях, например, в гаражах, подвалах или кладовках. Свет можно включить у одного входа и отключить у другого, что упрощает перемещение по помещению и экономит электроэнергию.
В ванных комнатах и гардеробных с несколькими входами установка таких переключателей позволяет интегрировать управление светом в обеих зонах без дополнительных схем автоматики или дорогостоящих решений типа датчиков движения.
Как выбрать переключатель на два направления по параметрам
Перед выбором двухнаправленного переключателя важно учитывать рабочие характеристики устройства, соответствие электрической сети и условия эксплуатации. Неправильно подобранный переключатель может привести к некорректной работе схемы или выходу оборудования из строя.
- Номинальный ток – подбирается по максимальной нагрузке в цепи. Для бытового освещения достаточно переключателя на 6–10 А. Если планируется управление группами осветительных приборов или силовыми нагрузками, выбирайте модели на 16 А и выше.
- Номинальное напряжение – должно соответствовать параметрам электросети. В быту чаще всего используется 220 В, но в частных домах с трехфазной сетью может потребоваться переключатель на 380 В.
- Тип монтажа – скрытый или наружный. Скрытая установка актуальна при прокладке проводки в стенах, наружная – в помещениях с открытой проводкой, например, в подсобках или гаражах.
- Степень защиты (IP) – для установки в помещениях с повышенной влажностью (санузел, кухня) выбирайте переключатели с классом не ниже IP44. Для улицы – IP65 и выше.
- Материал корпуса и контактной группы – пластиковый корпус из негорючих материалов повышает безопасность. Контакты из латуни или серебра обеспечивают надежный токопровод и снижают риск искрения.
- Схема подключения – убедитесь, что выбранный переключатель предназначен именно для двухнаправленной схемы (чаще обозначается как «переключатель проходной» или «схема 6»).
- Механизм переключения – клавишный, кнопочный, сенсорный. Для частого использования оптимальны клавишные модели с четкой фиксацией.
Перед покупкой уточняйте технический паспорт устройства. Не стоит использовать обычные одноклавишные выключатели в двухнаправленных схемах – это приведет к нестабильной работе. Для сложных или нестандартных решений рекомендуется использовать сертифицированные устройства от надежных производителей.
Какие маркировки наносятся на двухнаправленные переключатели
На корпусе двухнаправленного переключателя обязательно присутствует маркировка, указывающая технические параметры и функциональные особенности. Основные обозначения включают номинальное напряжение (например, 250 В) и номинальный ток (обычно от 6 до 16 А), что важно для правильного подбора в цепи.
Кроме того, на переключателе ставится обозначение типа, чаще всего в виде сокращений, например, «SPDT» (Single Pole Double Throw), что указывает на один вход и два выхода. Иногда встречается маркировка с символом схемы переключения, показывающей, как контакты замыкаются между собой в разных положениях.
Дополнительно указываются сертификационные знаки и стандарты безопасности – например, ГОСТ, IEC или CE, подтверждающие соответствие изделия нормативам. На некоторых моделях наносится дата выпуска и логотип производителя для идентификации партии и контроля качества.
На клеммах переключателя также встречаются цифры или буквы – это контактные обозначения (обычно 1, 2, 3 или L, 1, 2), позволяющие правильно подключить проводку согласно электрической схеме.
Важным является маркировка с указанием предельной температуры эксплуатации и класса защиты (например, IP20), что обеспечивает выбор переключателя под условия эксплуатации.
Распространённые ошибки при установке переключателя на два направления
Частая ошибка – неправильное подключение проводов к контактам переключателя. Для двухнаправленного переключателя важно правильно определить общий контакт и два рабочих, иначе схема не будет работать как задумано.
Использование проводов одинакового цвета на все линии затрудняет диагностику и повышает риск перепутать соединения. Рекомендуется применять разные цвета для общего и управляющих проводов.
Некорректное крепление переключателя в монтажной коробке приводит к ненадёжному контакту и возможным искрениям. Переключатель должен быть прочно зафиксирован с помощью предназначенных креплений.
Отсутствие проверки схемы перед подачей напряжения приводит к коротким замыканиям или неправильной работе освещения. Следует использовать мультиметр для проверки целостности цепи и правильности соединений.
Игнорирование инструкции производителя часто ведёт к ошибкам в подключении и снижению срока службы переключателя. Каждый тип переключателя имеет свои особенности, которые важно учитывать при монтаже.
Пренебрежение отключением питания перед установкой – одна из самых опасных ошибок, приводящая к поражению электрическим током и повреждению оборудования. Перед началом монтажа всегда отключайте питание на соответствующем автомате.
Подключение переключателя без учета типа нагрузки (например, LED-лампы без необходимого драйвера) вызывает мерцание или неработоспособность системы. Следует подобрать переключатель и схему под конкретный тип освещения.
Вопрос-ответ:
Что такое переключатель на два направления и как он работает?
Переключатель на два направления — это устройство, позволяющее управлять одним электрическим прибором с двух разных мест. Например, с двух концов коридора можно включать и выключать свет. Такой переключатель имеет три контакта: один общий и два рабочих, между которыми происходит переключение. При нажатии на клавишу цепь переключается с одного рабочего контакта на другой, замыкая цепь и включая или выключая нагрузку.
В каких случаях применяют переключатели на два направления в бытовых электросетях?
Обычно эти переключатели используют там, где нужно управлять освещением из разных точек — например, в длинных коридорах, лестничных пролетах, больших комнатах с несколькими входами или на террасах. Это удобно для комфортного включения и выключения света без необходимости возвращаться к первому выключателю. Такой способ управления экономит время и обеспечивает удобство в повседневном использовании.
Как правильно подключить переключатель на два направления, чтобы избежать ошибок?
Для подключения требуется два переключателя и трехжильный провод. Общий контакт первого переключателя подключается к фазному проводу, а общие контакты второго — к лампе. Два оставшихся контакта обоих переключателей соединяются между собой двумя проводами — это переключающие контакты. Важно строго соблюдать маркировку контактов, чтобы переключатели работали корректно. Ошибки, такие как неправильное соединение переключающих проводов или подключение нулевого провода к общему контакту, могут привести к неработоспособности схемы.
Можно ли использовать переключатель на два направления для управления несколькими лампами одновременно?
Да, переключатель на два направления способен управлять группой ламп, если они подключены параллельно. В таком случае все лампы включаются и выключаются одновременно из двух точек. Однако важно учитывать общую мощность нагрузки и параметры переключателя, чтобы он выдерживал необходимый ток без перегрева. Если нагрузка большая, рекомендуют использовать специальные устройства или дополнительные компоненты для безопасной работы.
Чем отличается переключатель на два направления от обычного однополюсного выключателя?
Обычный однополюсный выключатель управляет нагрузкой только из одного места — он просто разрывает или замыкает цепь. Переключатель на два направления позволяет управлять одним прибором с двух разных точек, переключая фазный провод между контактами. Конструкция и схема подключения у них отличаются: двухнаправленный содержит дополнительные контакты и требует двужильного соединения между переключателями, что делает его более функциональным для определённых задач.
