Промежуточное реле применяется в электрических схемах для коммутации цепей управления, когда необходимо разделить цепи по току или напряжению. Оно позволяет передавать управляющий сигнал с одной части оборудования на другую без прямого подключения, что снижает риск перегрузки и упрощает архитектуру системы. Такие реле часто используются при необходимости согласования логики работы между несколькими устройствами или модулями.
На практике промежуточные реле устанавливаются в шкафах автоматизации, распределительных щитах и на DIN-рейках, где они обеспечивают надёжное включение исполнительных устройств – контакторов, магнитных пускателей, клапанов. При срабатывании реле замыкает или размыкает свои контакты, которые подключаются к цепям с разными параметрами, включая цепи переменного и постоянного тока.
Устройства этого типа особенно востребованы в системах с большим количеством управляющих сигналов. Они позволяют реализовать множественные точки коммутации с минимальной нагрузкой на управляющие контроллеры. При этом номинальный ток обмотки реле часто составляет 5–15 мА, а коммутируемый ток может достигать 10 А, что делает возможным управление силовыми нагрузками с помощью маломощных сигналов.
Промежуточные реле применяются в системах аварийного отключения, запуске и остановке оборудования, переключении режимов работы, защите от ошибок оператора. Их использование особенно актуально в промышленной автоматике, лифтовом оборудовании, вентиляционных системах и распределённых системах управления, где требуется высокая надёжность при передаче управляющих сигналов на расстоянии.
Передача управляющего сигнала от слаботочной цепи к мощной нагрузке
Промежуточное реле используется для коммутации мощной нагрузки по команде от слабого управляющего сигнала. Это позволяет разделить логические цепи управления и силовые цепи, что особенно важно в промышленной автоматике и системах безопасности.
Слаботочная цепь, например от контроллера или датчика, не рассчитана на коммутацию токов выше 100–200 мА. При этом исполнительные устройства, такие как электродвигатели, насосы или нагреватели, требуют тока в диапазоне от нескольких ампер до десятков ампер. Промежуточное реле решает эту задачу: его катушка активируется малым током (обычно 5–50 мА), а силовые контакты рассчитаны на коммутацию 5–30 А и выше.
Выбор реле зависит от характеристик нагрузки: напряжения, силы тока, частоты коммутации и требований к изоляции. При использовании реле с индуктивной нагрузкой (например, электродвигателя) рекомендуется установка варистора или RC-цепочки для защиты контактов от дуги.
Дополнительным преимуществом является гальваническая развязка между логической схемой управления и силовой цепью, что предотвращает обратное влияние помех и выбросов напряжения на чувствительную электронику.
Промежуточное реле удобно использовать в распределительных шкафах. Управляющий сигнал может быть передан на значительное расстояние без потерь и без риска повреждения управляющего устройства, так как коммутируемое напряжение подаётся только в цепи силовых контактов.

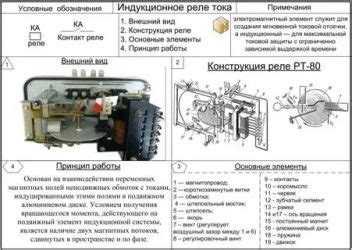

Гальваническая развязка между цепями управления и силовыми цепями
Промежуточное реле обеспечивает гальваническую развязку между управляющими и силовыми цепями, предотвращая прямой электрический контакт между ними. Это особенно важно при подключении слаботочных схем управления к мощным нагрузкам, работающим на высоких напряжениях или токах.
Без гальванической развязки на элементы управления могут передаваться помехи, всплески напряжения или аварийные токи из силовой части схемы. Это приводит к выходу из строя микроконтроллеров, сенсоров и другой чувствительной электроники. Использование промежуточного реле устраняет этот риск.
- Катушка реле управляется напряжением слаботочной цепи, например 12 В или 24 В постоянного тока.
- Контакты реле могут замыкать или размыкать силовую цепь на 220 В переменного тока и выше.
- Между контактной группой и катушкой отсутствует физическая связь, только электромагнитное воздействие.
В системах промышленной автоматизации гальваническая развязка необходима для безопасной и надёжной работы ПЛК, контроллеров, датчиков и исполнительных механизмов. Особенно это критично в устройствах, где силовая часть питается от нестабильных или загрязнённых сетей.
Рекомендуется использовать промежуточные реле с сертификатом соответствия и проверенным уровнем изоляции между катушкой и контактами, особенно при коммутации нагрузок выше 10 А или при использовании разных типов источников питания.

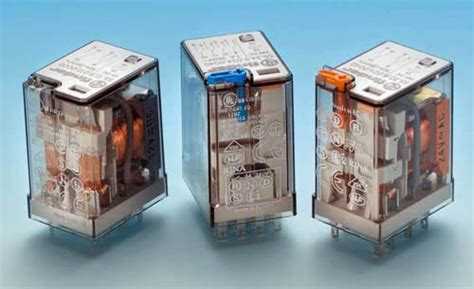

Организация временных задержек включения и отключения оборудования
Промежуточные реле с функцией временной задержки применяются в схемах, где необходимо обеспечить задержку срабатывания оборудования по включению или отключению. Это особенно важно при защите оборудования от пусковых токов, управлении вентиляцией, освещением, насосами и при поэтапном запуске сложных агрегатов.
Временные задержки реализуются с помощью реле времени, встроенных в промежуточное реле или установленных отдельно в цепи управления. Наиболее распространены следующие варианты задержек:
- Задержка включения – позволяет включить нагрузку спустя установленное время после подачи управляющего сигнала. Применяется для поэтапного запуска нескольких агрегатов или исключения скачков пусковых токов.
- Задержка отключения – сохраняет питание на нагрузке после снятия управляющего сигнала. Используется, например, для вентиляции, продолжающей работу после отключения освещения.
Параметры временной задержки настраиваются механически (поворотом шкалы) или электронно (через кнопки или потенциометры). Диапазон регулировки обычно варьируется от 0,1 секунды до нескольких часов. Выбор зависит от конкретной задачи. Например:
- Для лестничного освещения – от 30 секунд до 3 минут;
- Для предотвращения одновременного запуска компрессоров – 5–15 секунд;
- Для плавного отключения вентиляции – 1–10 минут.
Использование промежуточного реле с задержкой также позволяет исключить срабатывание оборудования при кратковременных перебоях питания или ложных импульсах. Это особенно актуально в промышленных системах автоматизации и распределительных щитах.
Для повышения надежности рекомендуется применять реле с независимым питанием, выдерживающим просадки напряжения, а также выбирать устройства с гальванической развязкой по управляющему входу.
Управление несколькими исполнительными устройствами от одного сигнала
Промежуточное реле позволяет организовать параллельное управление несколькими исполнительными механизмами при помощи одного управляющего сигнала. Это особенно полезно в системах, где требуется одновременное включение нескольких устройств при срабатывании одного датчика, кнопки или контроллера.
Принцип работы основан на использовании контактов реле, которые замыкаются при подаче сигнала на катушку. Один входной сигнал активирует катушку, после чего срабатывают сразу несколько контактных групп, каждая из которых может быть подключена к отдельному устройству: вентилятору, клапану, лампе или электромагниту. Это исключает необходимость применения отдельных выходов для каждого элемента системы.
Такой подход облегчает проектирование автоматизированных схем управления. Например, в вентиляционной системе одного сигнала от термостата достаточно, чтобы включить сразу вытяжной вентилятор, сигнальную лампу и клапан приточной вентиляции. Благодаря использованию промежуточного реле все три элемента будут срабатывать синхронно и стабильно.
Для обеспечения надежной работы следует учитывать суммарный ток, проходящий через контакты реле. При необходимости можно использовать промежуточное реле с усиленными контактами или добавить силовые реле во вторичную цепь. Также важно выбирать устройства с достаточным количеством контактных групп, чтобы избежать каскадирования реле без необходимости.

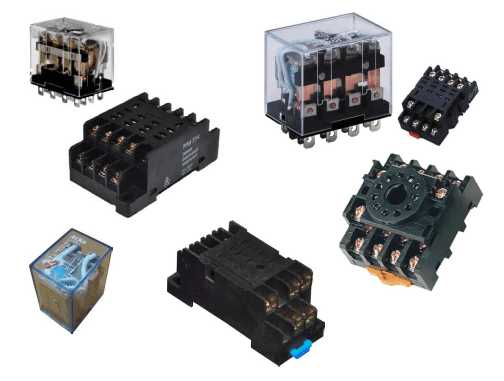

Интеграция промежуточных реле в схемы автоматического управления
Промежуточные реле широко применяются в системах автоматического управления для увеличения числа коммутационных контактов, трансляции сигналов между уровнями управления и формирования логических связей. Такие реле обеспечивают гибкость конфигурации и позволяют реализовать сложные алгоритмы без использования программируемых контроллеров.
При проектировании схем управления с применением промежуточных реле важно учитывать номинальные токи и напряжения управляющих и силовых цепей. Реле подбираются по току коммутации и количеству групп контактов, чтобы обеспечить необходимую логику работы: блокировки, задержки, приоритетные включения и отключения.
В многозадачных системах реле используются для объединения сигналов от различных датчиков и последующей активации нескольких исполнительных устройств. Например, одно реле может срабатывать при получении сигнала с любого из трёх независимых датчиков, замыкая контакты и подавая питание на общий исполнительный механизм.
Для предотвращения ложных срабатываний применяются схемы с фиксацией состояния реле, где используются самоподхваты через нормально открытые контакты. Это особенно актуально в системах, где требуется стабильность включения независимо от кратковременного изменения входного сигнала.
При сборке автоматических щитов промежуточные реле монтируются на DIN-рейку, обеспечивая удобный доступ для обслуживания. Часто они подключаются к клеммным блокам для унификации схем подключения и упрощения диагностики. Для маркировки контактов рекомендуется использовать стандартные обозначения по ГОСТ или DIN, что облегчает считывание схем.
Использование промежуточных реле также позволяет обеспечить гальваническую развязку между элементами управления и силовыми цепями. Это особенно важно при совместной работе устройств с разными уровнями напряжения, например, контроллеров на 24 В и исполнительных механизмов на 230 В.
Использование реле для индикации состояния оборудования
Промежуточное реле часто применяется для передачи сигналов о текущем состоянии устройств в автоматизированных системах. При подаче управляющего напряжения на катушку реле замыкаются или размыкаются контакты, что позволяет включать сигнальные лампы, светодиоды или другие индикаторы.
Для контроля работы электродвигателей, насосов и вентиляторов реле подключают к цепям контроля питания или к контактам концевых выключателей. При возникновении неисправности, остановке или включении оборудования соответствующий индикатор активируется через реле.
Реле обеспечивает гальваническую развязку между силовой цепью и цепью индикации, что защищает контролирующие устройства от перенапряжений и помех. Рекомендуется использовать реле с контактами, рассчитанными на необходимую нагрузку индикаторов, обычно не менее 5 ВА для стандартных ламп накаливания и светодиодных индикаторов с соответствующим резистором.
При монтаже схем индикации следует учитывать задержки срабатывания реле, зависящие от типа и характеристик катушки, чтобы избежать ложных сигналов. Для повышения надежности применяют промежуточные реле с двойными контактами, позволяющими организовать контроль исправности самой цепи индикации.
В некоторых случаях используют реле с обратной логикой контактов для сигнализации аварийного состояния – при отключении питания реле размыкает цепь индикатора, привлекая внимание оператора. Подбор реле по напряжению и току должен соответствовать рабочим параметрам оборудования и условий эксплуатации.

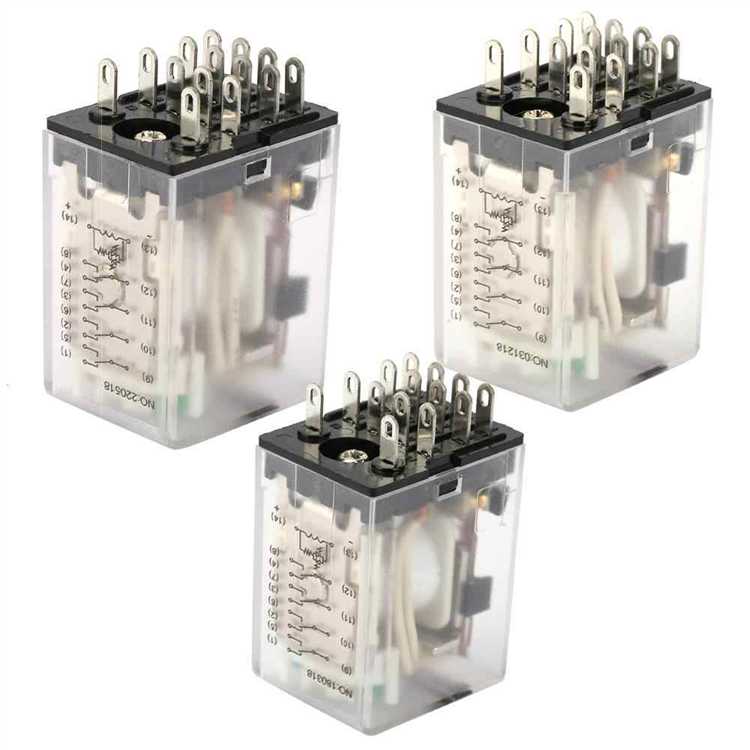

Обеспечение безопасности при обслуживании электрических установок
Промежуточное реле применяют для гальванической развязки управляющих цепей от силовых, что снижает риск поражения электрическим током при обслуживании оборудования. При отключении основного питания реле обеспечивает разрыв цепи управления, предотвращая непреднамеренное включение оборудования.
В схемах безопасности реле используют для блокировки запуска механизмов до завершения проверок или установки защитных устройств. Это позволяет минимизировать аварийные ситуации при техническом обслуживании и ремонте.
Реле с нормально разомкнутыми контактами подключают к цепям аварийной остановки, обеспечивая мгновенное отключение питания при срабатывании защитных элементов, например, при срабатывании ограничителей тока или температурных датчиков.
Использование промежуточных реле позволяет создавать каскадные схемы контроля, где выход одного реле зависит от состояния другого, что повышает надежность блокировок и снижает вероятность ошибочного включения.
Рекомендуется применять реле с соответствующей категорией электробезопасности и необходимыми сертификатами, а также регулярно проверять состояние контактов на отсутствие коррозии и износа для поддержания стабильной работы защитных схем.
Замена устаревших или вышедших из строя элементов автоматики
Промежуточные реле часто выступают как стандартные компоненты в системах автоматики, что упрощает их замену при выходе из строя. Их модульная конструкция позволяет быстро демонтировать неисправный элемент и установить новый без значительных изменений в схеме.
При подборе замены важно учитывать параметры катушки реле: напряжение питания, ток срабатывания и тип контактов. Несоответствие этих характеристик способно привести к некорректной работе или быстрому износу оборудования.
Современные модели промежуточных реле обеспечивают улучшенную износостойкость контактов и имеют стандартные габаритные размеры, что позволяет использовать их как прямую замену устаревших вариантов без перенастройки монтажных площадок.
Перед установкой нового реле необходимо проверить целостность и правильность подключения управляющих цепей, а также соответствие характеристик нагрузки максимально допустимым параметрам реле.
Использование промежуточных реле в качестве замены позволяет продлить срок службы автоматических систем и минимизировать время простоя оборудования, сохраняя при этом надежность и безопасность работы.
Вопрос-ответ:
В чем основное назначение промежуточного реле в электрических цепях?
Промежуточное реле применяется для управления одной цепью с помощью сигнала из другой цепи. Оно обеспечивает гальваническую развязку между элементами управления и силовыми цепями, а также позволяет переключать нагрузки с различными характеристиками, расширяя возможности управления оборудованием без прямого подключения управляющего устройства к нагрузке.
Какие преимущества дает использование промежуточного реле в схемах автоматизации?
Промежуточное реле улучшает безопасность и надежность системы, позволяя отделить низковольтные управляющие цепи от высоковольтных или силовых. Это снижает риск повреждения управляющих компонентов и упрощает замену элементов. Также с его помощью можно подключать несколько исполнительных устройств к одному управляющему сигналу и создавать логические схемы с необходимыми функциями переключения.
Можно ли использовать промежуточное реле для управления нагрузками с большим током?
Промежуточное реле предназначено для передачи управляющего сигнала на мощные нагрузки через силовые контакты. Хотя само реле имеет ограниченный допустимый ток, оно позволяет управлять более мощными устройствами через контакторы или мощные реле, служа связующим звеном между слаботочной цепью управления и силовой нагрузкой.
Какие типы промежуточных реле применяются и чем они отличаются?
Существуют электромеханические и электронные промежуточные реле. Электромеханические используют катушку и механические контакты, что обеспечивает простоту и надежность, но ограничивает скорость переключения. Электронные реле работают без движущихся частей, позволяют быстрее переключать сигналы и обладают меньшим энергопотреблением, но требуют более сложных схем питания и защиты. Выбор зависит от требований к быстродействию и условиям эксплуатации.
