Рабочее заземление выполняет функцию опорного потенциала для нормальной работы электрического оборудования. Его основная задача – обеспечить стабильность напряжения и правильное функционирование цепей управления и измерения. Например, в сетях с глухозаземленной нейтралью рабочее заземление позволяет снизить влияние импульсных помех и обеспечить корректную работу реле защиты.

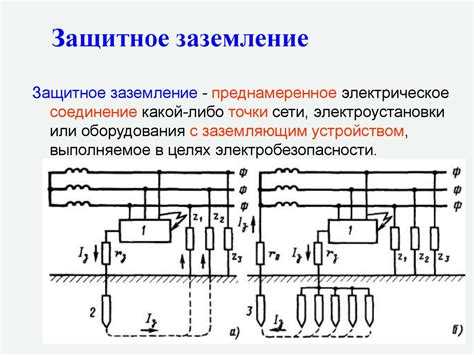

Защитное заземление предназначено для обеспечения безопасности человека и предотвращения повреждений оборудования при аварийных токах замыкания на корпус. Оно создает низкоомный путь для тока утечки, что позволяет быстро сработать автоматическим выключателям или устройствам защитного отключения. Согласно ПУЭ, сопротивление защитного заземления должно быть минимальным и не превышать нормативных значений для надежной сработки защиты.
Ключевое различие между рабочим и защитным заземлением заключается в их функциях и требованиях к конструкции. Рабочее заземление интегрировано в рабочие цепи и часто требует высокого качества контакта с землей для обеспечения стабильности параметров, тогда как защитное заземление ориентировано на быстрое и безопасное отведение аварийных токов.
При проектировании электрических сетей важно учитывать, что рабочее и защитное заземления могут использоваться совместно, но должны быть реализованы с учетом нормативных требований и особенностей конкретной схемы. Несоблюдение этих принципов ведет к снижению надежности и безопасности электроустановок.
Назначение рабочего заземления в электрических установках
Основная задача рабочего заземления – создание стабильного и контролируемого электрического потенциала, который снижает вероятность возникновения перенапряжений и способствует правильной работе защитных устройств. Например, в системах с изолированной нейтралью рабочее заземление обеспечивает контроль утечек тока и помогает обнаруживать повреждения изоляции.
Рабочее заземление уменьшает влияние внешних электромагнитных помех, стабилизирует работу чувствительных измерительных приборов и автоматических систем управления. Для его организации применяют металлические заземлители, обеспечивающие сопротивление контура менее допустимых нормативных значений (обычно менее 4 Ом для промышленных объектов).
При проектировании рабочего заземления учитывают характеристики грунта, его электропроводность, глубину залегания заземлителей и возможные электродинамические нагрузки. Рекомендуется проводить регулярные измерения сопротивления заземляющего устройства и проверять целостность соединений для поддержания надежности эксплуатации.
В некоторых схемах рабочее заземление обеспечивает возврат тока через землю, что упрощает конструкцию и снижает затраты на оборудование. Однако для предотвращения потенциальных опасностей его тщательно изолируют от защитного заземления и других контуров, чтобы избежать токов утечки и воздействия на персонал.

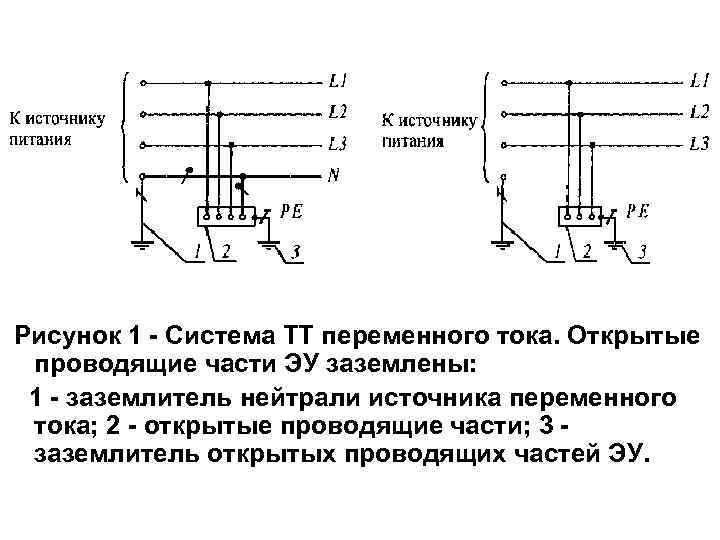

Роль защитного заземления при аварийных ситуациях
Защитное заземление предназначено для снижения риска поражения электрическим током при возникновении неисправностей, таких как замыкание на корпус оборудования или повреждение изоляции.
При появлении аварийного тока корпус электроустановки через защитное заземление получает низкое сопротивление по отношению к земле. Это обеспечивает быстрое срабатывание защитных устройств – автоматических выключателей или предохранителей.
Значение сопротивления защитного заземления должно быть минимальным, чтобы обеспечить ток замыкания, достаточный для срабатывания защитных приборов за пределы безопасного времени (обычно менее 0,5 секунды для жилых помещений).
При отсутствии или неправильном устройстве защитного заземления возникает опасность стойкого напряжения на корпусах, что ведёт к опасности поражения персонала и повреждению оборудования.
Рекомендации по монтажу включают обязательное соединение защитных проводников с заземлителями, регулярную проверку сопротивления заземления и оперативное восстановление нарушений целостности защитного контура.
Защитное заземление обеспечивает безопасный отвод аварийного тока в землю, позволяя системе защитных устройств функционировать корректно и предотвращать развитие опасных ситуаций.
Технические требования к выполнению рабочего заземления
Рабочее заземление должно обеспечивать надёжное соединение рабочих токоведущих частей с землёй для стабилизации потенциалов и снижения электромагнитных помех. Электрическое сопротивление рабочего заземления не должно превышать 4 Ом для большинства промышленных установок. В некоторых случаях нормативы допускают до 10 Ом, однако рекомендуется стремиться к минимальному значению.
Используемые материалы заземлителей – стальные прутки, полосы или трубы, устойчивые к коррозии. Металлические соединения должны выполняться с применением сварки или специальных зажимов, обеспечивающих непрерывность электрического контакта.
Глубина установки заземлителей должна быть не менее 0,7–1 метра, учитывая местные условия грунта и сезонные изменения влажности. Расстояние между вертикальными заземлителями не менее 3 метров для равномерного распределения тока в земле.
Для повышения эффективности рабочего заземления допускается использование горизонтальных контуров и дополнительных металлических элементов, связанных с вертикальными заземлителями. Все элементы должны быть соединены в единую сеть с обеспечением минимального суммарного сопротивления.
Рабочее заземление должно быть изолировано от защитного заземления и других контуров, чтобы избежать протекания аварийных токов через рабочие цепи. Контроль состояния заземляющего устройства проводится не реже одного раза в год с измерением сопротивления и проверкой целостности соединений.
В местах с повышенной влажностью или агрессивными химическими условиями рекомендуется использовать покрытие заземлителей антикоррозийными материалами или применять специальные коррозионно-стойкие сплавы.
Монтаж рабочего заземления должен соответствовать требованиям ГОСТ и ПУЭ с обязательной фиксацией всех параметров в технической документации объекта.
Особенности монтажа защитного заземления в жилых зданиях
Защитное заземление в жилых зданиях выполняется с учетом специфики электросети и требований нормативных документов, таких как ПУЭ и ГОСТ Р 50571.1. Для монтажа используется система TN-C-S или TN-S с обязательным разделением нейтрали и защитного проводника.
Основным элементом является контур заземления, состоящий из вертикальных электродов глубиной не менее 2,5 м, расположенных на расстоянии не менее 1 м друг от друга. Электроды соединяются горизонтальным проводником сечением не менее 50 мм² из стали или меди с покрытием, устойчивым к коррозии.
Для обеспечения надежного контакта с землей место установки выбирается в зоне с минимальным уровнем влажности и отсутствием подземных коммуникаций. Контур должен располагаться вне фундаментов здания и не ближе 0,5 м от стен.
Все заземляющие проводники подключаются к распределительному щиту через автоматические устройства защитного отключения (УЗО) с током срабатывания не более 30 мА. Для повышения надежности система проверяется на сопротивление заземления, которое не должно превышать 4 Ом.
Монтажные соединения выполняются сваркой или болтовыми соединениями с использованием антикоррозийных материалов. Регулярные проверки состояния защитного заземления проводятся не реже одного раза в год, с контролем непрерывности и сопротивления цепи.
Различия в схемах подключения рабочего и защитного заземления
Рабочее заземление подключается непосредственно к нейтрали трансформатора или генератора и служит для создания опорного потенциала, обеспечивающего стабильную работу электроустановки. Оно выполняет роль функционального элемента цепи, по которому возвращается рабочий ток. Схема рабочего заземления предусматривает минимизацию сопротивления между точкой заземления и нейтралью, чтобы снизить падение напряжения и повысить устойчивость системы.
Защитное заземление направлено на безопасность и подключается к корпусам электрооборудования с целью предотвращения поражения электрическим током при повреждении изоляции. В схемах защитного заземления заземляющий проводник обычно отделён от рабочего и подключается к отдельному заземлителю или системе уравнивания потенциалов. Рекомендуется использовать отдельные контуры или металлические конструкции, обеспечивающие надёжный контакт с землёй и сопротивление заземления не выше нормативных значений, как правило, не более 4 Ом для жилых зданий.
В некоторых системах, таких как TN-C, рабочее и защитное заземления объединены в один проводник (PEN), что снижает количество проводников, но требует повышенного контроля за целостностью цепи. В системах TN-S рабочее и защитное заземления разделены, что повышает безопасность, но увеличивает сложность монтажа.
В системах IT рабочее заземление отсутствует или подключено с высоким сопротивлением, а защитное реализуется через отдельные заземлители с контролем изоляции. Такая схема снижает вероятность отключения питания при замыкании на корпус, но требует постоянного мониторинга состояния изоляции.
При проектировании схем подключения важно учитывать требования нормативов, обеспечивать надёжное механическое и электрическое соединение, избегать использования цепей с излишними ответвлениями и контролировать сопротивление заземления не реже одного раза в год.

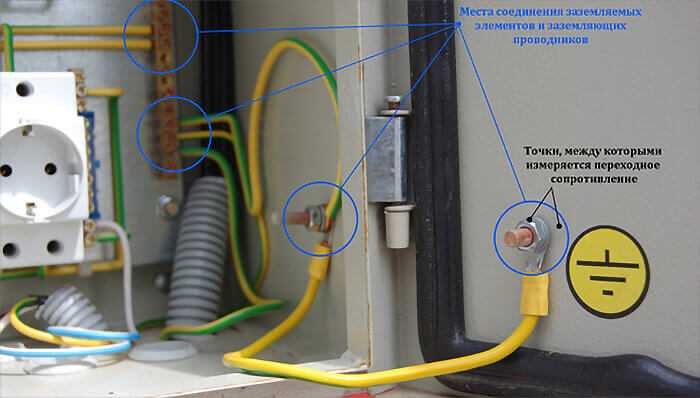

Использование заземляющих электродов для рабочих и защитных целей
Заземляющие электроды для рабочего заземления обеспечивают стабильный потенциал системы относительно земли. Чаще применяются вертикальные стержни из меди или стального прокатанного профиля, глубина закладки которых зависит от сопротивления грунта и требований проекта. Для рабочего заземления допустимо сопротивление не более 4 Ом, что обеспечивает нормальную работу электроустановок и защиту от перенапряжений.
В системах защитного заземления электроды монтируются с целью снижения риска поражения человека током при замыкании на корпус оборудования. Здесь допускается более строгое ограничение по сопротивлению заземления – обычно не выше 0,5 Ом для жилых зданий. Часто применяются комбинированные контуры с горизонтальными и вертикальными электродами, соединённые сваркой или болтовыми соединениями для обеспечения надёжности и равномерного распределения тока замыкания.
Выбор материала электродов для обеих целей ориентирован на коррозионную стойкость и механическую прочность. Для рабочего заземления предпочтительна медь, поскольку она обеспечивает длительный срок службы и стабильные параметры, в защитных системах возможно использование стальных оцинкованных элементов с антикоррозионным покрытием.
Важной частью конструкции является правильное расположение электродов. Для рабочего заземления они располагаются ближе к электроустановкам и подключаются через специальный заземляющий проводник, исключающий повышение сопротивления в процессе эксплуатации. В защитных системах контур заземления должен охватывать все корпуса оборудования и располагаться таким образом, чтобы обеспечить минимальный контакт человека с потенциально опасными элементами.
Регулярные измерения сопротивления заземляющих электродов обязательны для обеих систем. Периодичность зависит от нормативов и условий эксплуатации, но не реже раза в год. При выявлении отклонений проводятся мероприятия по восстановлению контакта с грунтом и устранению коррозии.
Методы контроля и проверки состояния защитного заземления
Контроль защитного заземления включает измерение сопротивления и проверку целостности соединений. Основная цель – убедиться, что заземлитель обеспечивает низкоомное соединение с землей для быстрого срабатывания защитных устройств.
- Измерение сопротивления заземления: проводится с помощью мегаомметров или специальных приборов – измерителей сопротивления заземлителя. Значение должно соответствовать нормативам, обычно не превышать 4 Ом для жилых зданий и 1 Ом для особо ответственных объектов.
- Метод двухэлектродных измерений: используется для простых заземлителей. Включает установку вспомогательных электродов на расстоянии 10-20 м и измерение сопротивления между основным заземлителем и электродами.
- Метод трехэлектродных измерений:
- Проверка целостности проводников защитного заземления: осуществляется с помощью измерения сопротивления изоляции и непрерывности проводников, применяя тестеры и мультиметры. Допускается сопротивление не выше 0,1 Ом.
- Визуальный осмотр и инструментальная диагностика: включает проверку контактов, коррозии, механических повреждений и надёжности креплений. Рекомендуется проводить ежегодно или после аварийных ситуаций.
Рекомендуется фиксировать результаты измерений в журнале эксплуатации и при необходимости проводить восстановительные работы для обеспечения надёжности защитного заземления.
Влияние рабочего и защитного заземления на безопасность эксплуатации
Рабочее заземление обеспечивает стабильное функционирование электроустановок, снижая уровень напряжения на корпусах оборудования и предотвращая возникновение опасных потенциалов. Его отсутствие или дефекты ведут к нарушению нормальной работы защитных устройств и росту риска повреждения электрооборудования.
Защитное заземление направлено на предотвращение поражения электрическим током при аварийных ситуациях, связанных с нарушением изоляции. Оно обеспечивает быстрый сброс токов утечки на землю, что вызывает срабатывание защитных автоматики и отключение повреждённого участка.
- Наличие рабочего заземления снижает риск образования электромагнитных помех, что улучшает устойчивость систем управления и связи.
- Защитное заземление уменьшает вероятность опасных шаговых и прикосновенных напряжений при повреждении изоляции.
- Правильное выполнение обоих видов заземления снижает время срабатывания защитных устройств, минимизируя последствия аварий.
- Отсутствие или неправильное подключение защитного заземления может привести к опасным токам прикосновения, превышающим безопасные нормы по ПУЭ и ГОСТ.
Рекомендуется регулярно контролировать сопротивление заземляющих устройств и целостность соединений. Допустимые значения сопротивления:
- Для рабочего заземления – не более 4 Ом в распределительных сетях.
- Для защитного заземления – не выше 0,5 Ом в жилых и общественных зданиях.
Соблюдение норм и требований ПУЭ и ГОСТ по организации заземляющих устройств обеспечивает снижение аварийных рисков и повышает безопасность эксплуатации электрических сетей.
