Распорная кровля характеризуется наличием элементов, передающих горизонтальные нагрузки на стены здания. Основной особенностью такой конструкции является распор, который создаёт давление на несущие стены. В таких системах стропила и подкосы работают в сочетании, обеспечивая жёсткость и устойчивость всей кровельной системы. При проектировании важно учитывать прочность и устойчивость стен, поскольку они воспринимают значительные усилия, возникающие от распорных элементов.
Безраспорная кровля отличается отсутствием распорных нагрузок на стены. Горизонтальные силы воспринимаются внутренними связями или затяжками, которые удерживают элементы конструкции вместе. Такой подход снижает требования к прочности стен, что позволяет использовать лёгкие материалы или возводить стены из менее прочных блоков. При этом конструкция кровли становится более независимой от несущих способностей ограждающих конструкций.
Выбор между распорной и безраспорной кровлей зависит от характеристик здания, материалов стен и условий эксплуатации. Для зданий с прочными несущими стенами допустимо использовать распорные конструкции, что часто удешевляет кровлю. В случаях, когда стены не рассчитаны на большие горизонтальные нагрузки, предпочтительнее безраспорные системы, обеспечивающие равномерное распределение усилий внутри самой кровли.
Определение и конструктивные особенности распорной кровли
Распорная кровля представляет собой конструкцию, в которой основные несущие элементы воспринимают нагрузки с образованием распорных усилий. Такая кровля опирается на стены здания, передавая на них значительные горизонтальные силы.
Основной элемент распорной кровли – стропильная система, состоящая из наклонных балок (стропил), соединённых в коньковой зоне и опирающихся на капитальные стены. При этом нагрузки стремятся раздвинуть стены наружу, что требует дополнительного сопротивления распорным усилиям.
- Для противодействия распорным силам используются затяжки или связи, проходящие между нижними концами стропил.
- Отсутствие или недостаточная прочность затяжек приводит к деформации стен и снижению долговечности здания.
- Распорная кровля требует крепкой и устойчивой кладки стен, способной воспринимать горизонтальные нагрузки.
- Часто применяется в зданиях с несущими стенами из кирпича, камня или бетона.
При проектировании распорной кровли необходимо точно рассчитывать величину распорных усилий и подбирать соответствующие элементы, способные их удерживать. Также важно обеспечить качественное соединение стропил с затяжками и опоры на стены.
Распорные конструкции обладают простотой исполнения, однако требуют контроля за состоянием связей и кладки, чтобы избежать повреждений под действием внутренних сил.
Конструкция и особенности безраспорной кровли
Безраспорная кровля характеризуется тем, что ее элементы не создают распорных усилий на стены здания. Основной несущий элемент – арка или балка, которые воспринимают нагрузку преимущественно на сжатие и изгиб без бокового давления.
Основные конструктивные особенности безраспорной кровли:
- Опора несущих элементов выполняется на жесткие вертикальные конструкции или фундамент, что исключает необходимость учета распорных нагрузок на стены.
- Используются стальные или железобетонные балки с усиленной жесткостью для предотвращения прогибов и повышения надежности.
- Арочные конструкции проектируются с учетом расчета на осевое сжатие и изгибающие моменты без передачи горизонтальных усилий.
- Часто применяется ферменная система с шарнирными или жесткими узлами, обеспечивающая устойчивость и равномерное распределение нагрузок.
Рекомендации по проектированию:
- Расчет конструкций необходимо выполнять с учетом всех видов нагрузок: постоянных, временных и ветровых, без учета распорных усилий.
- Жесткость опорных элементов должна обеспечивать восприятие вертикальных нагрузок без смещений, которые могут привести к деформации кровли.
- Использование стальных балок с высокой прочностью снижает массу конструкции и облегчает монтажные работы.
- Особое внимание уделяется узлам соединения балок с опорами для предотвращения передачи горизонтальных усилий.
Безраспорная кровля подходит для зданий с прочными несущими стенами и позволяет исключить дополнительные меры против распорных нагрузок, что упрощает конструктивные решения и снижает требования к усилению стен.
Влияние распорной кровли на несущие стены здания
Распорная кровля создаёт горизонтальные усилия, направленные на распирание несущих стен. Эти силы возникают из-за конструкции стропильной системы, где затяжки отсутствуют, и нагрузка воспринимается стенами как распор.
Величина распорных усилий зависит от угла наклона стропил и нагрузки на кровлю. При увеличении угла или веса кровельного покрытия усилия возрастают, что повышает риск деформации стен. Для кирпичных и каменных стен это может привести к трещинам и смещению элементов кладки.
Для предотвращения разрушений требуется усиление несущих стен путём увеличения их толщины, установки внутренних и внешних контрфорсов или армирования кладки. В деревянных и каркасных зданиях применяются специальные связи и ригели, компенсирующие распор.
Часто проектировщики используют расчёты распорных нагрузок и подбирают оптимальную конструкцию кровли с учётом возможности стен воспринимать эти силы без повреждений. При необходимости устанавливают распорные конструкции с затяжками или применяют безраспорные варианты.
При эксплуатации здания рекомендуется контролировать состояние несущих стен, обращая внимание на появление трещин и смещений, которые могут сигнализировать о недостаточной жёсткости конструкции кровли и влиянии распорных усилий.
Технология монтажа безраспорной кровли

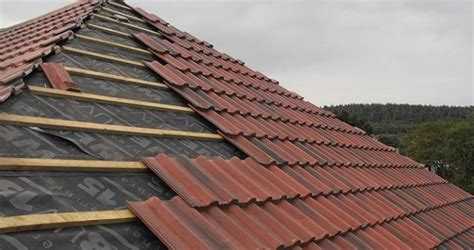

Установка безраспорной кровли начинается с подготовки несущих опор, которые должны воспринимать вертикальные нагрузки. Для этого на стены монтируются стойки или колонны с жёстким креплением к фундаменту и перекрытиям.
Каркас кровли формируется из ферм или балок, рассчитанных на передачу нагрузки исключительно вертикально вниз, без распорных усилий. Все узлы соединяются жёсткими стыками с применением болтовых или сварных соединений, обеспечивающих необходимую жёсткость конструкции.
Кровельные фермы укладываются с расчётным шагом, учитывая нагрузку снегом и ветром. Шаг обычно варьируется от 1,5 до 3 метров в зависимости от пролёта и типа кровельного материала.
При монтаже необходимо строго контролировать вертикальность стоек и параллельность ферм, что исключает появление непредусмотренных распорных нагрузок на стены. Вертикальное выверение осуществляется нивелиром или лазерным уровнем.

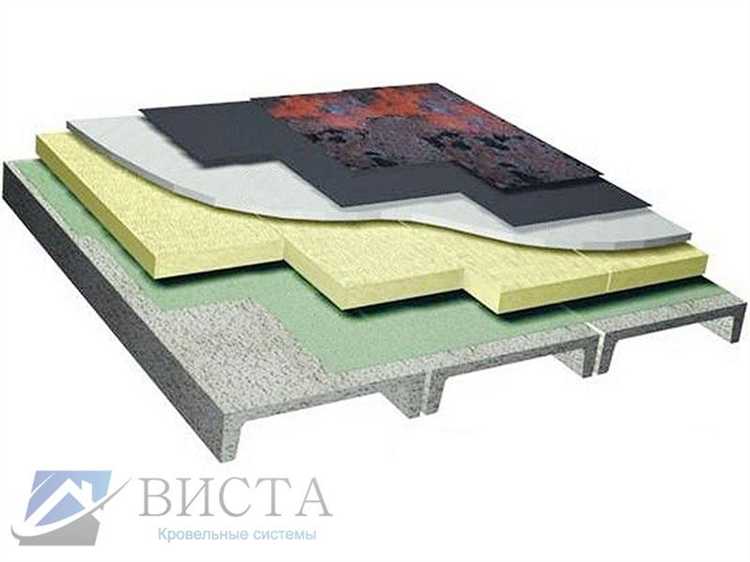

Крепление кровельного покрытия осуществляется к фермам через обрешётку или непосредственно, в зависимости от типа материала. Особое внимание уделяется герметизации и вентиляции кровельного пирога.
В местах примыкания к стенам и другим конструкциям применяются специальные уплотнители и гидроизоляционные материалы, предотвращающие проникновение влаги и обеспечивающие долговечность кровли.
Для снижения вертикальных нагрузок и повышения жёсткости конструкции используют специальные распорные связи внутри фермы, но они не передают усилия на стены здания, что и отличает безраспорную кровлю.
Контроль качества монтажа включает проверку всех соединений на прочность и отсутствие деформаций, а также испытания по проектным нагрузкам перед сдачей объекта.
Применение распорной кровли в различных типах зданий
Распорная кровля чаще всего используется в зданиях с массивными несущими стенами, способными воспринимать горизонтальные нагрузки. Это характерно для жилых домов с кирпичными или бетонными стенами, где распорная система передает усилия на стены, обеспечивая необходимую жесткость конструкции.
В промышленном строительстве распорные конструкции применяют в складах и производственных помещениях с несущими стенами, выдерживающими значительные распорные нагрузки. Такой подход позволяет уменьшить количество промежуточных опор и увеличить свободное пространство внутри здания.
Для общественных зданий с крупными пролетами, например, спортивных залов или выставочных павильонов, распорная кровля используется при условии надежного усиления стен. Здесь конструкция обеспечивает простоту монтажа и экономию материалов за счет передачи сил на стены без сложных связей внутри кровельной системы.
Распорные кровли подходят для зданий с небольшим числом этажей и высоким запасом прочности несущих стен. При проектировании важно учитывать возможность возникновения дополнительных нагрузок на стены, что требует тщательного расчёта и укрепления фундамента.
Использование распорной кровли ограничено для каркасных или панельных зданий с недостаточной жесткостью стен, где распорные усилия могут привести к деформациям. В таких случаях предпочтительнее безраспорные системы, минимизирующие нагрузки на ограждающие конструкции.

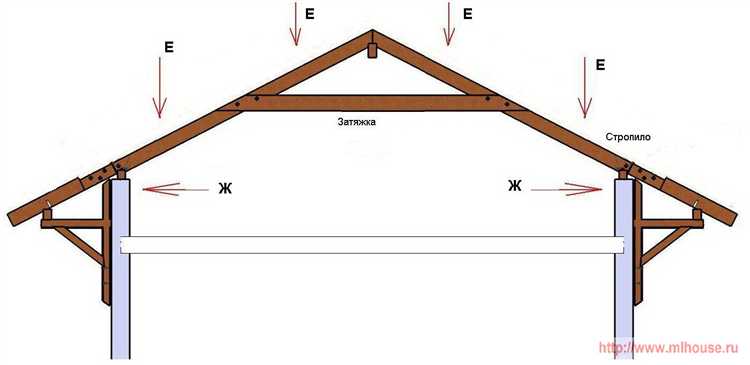

Ограничения и условия использования безраспорной кровли
Безраспорная кровля требует точного расчёта нагрузок и жёстких связей между элементами конструкции. Максимальный пролёт безраспорных ферм обычно ограничен 12–18 метрами в зависимости от типа материала и сечения несущих элементов.
Кровля данного типа не подходит для зданий с слабыми или подверженными деформациям стенами, поскольку отсутствует распорная нагрузка на несущие стены. Это исключает её применение в старых зданиях с недостаточно прочным основанием или в конструкциях с тонкими стенами.
Установка безраспорной кровли требует использования специальных узлов крепления, позволяющих передавать вертикальные нагрузки без создания горизонтального распорного усилия. Использование стандартных креплений может привести к деформациям и нарушению жёсткости системы.
Проектирование безраспорной кровли целесообразно в случаях, когда ограничены требования к сохранению несущих стен от распорных нагрузок, например, при реконструкции зданий с сохранением архитектурных элементов или при строительстве лёгких каркасных сооружений.
Следует учитывать, что экономическая эффективность безраспорной кровли снижается при больших пролетах из-за необходимости усиления и увеличения сечения ферм, что ведёт к росту материалоёмкости и стоимости работ.
Безраспорные системы кровли плохо переносят динамические нагрузки, например, от сильных порывов ветра, если не предусмотрено дополнительное крепление или анкеровка конструкции.

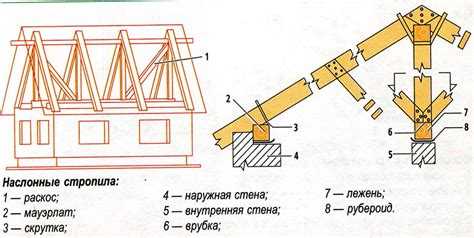

Сравнение стоимости и трудоемкости монтажа двух типов кровли
Распорная кровля требует более массивных и точных элементов крепления, что повышает затраты на материалы примерно на 15-25% по сравнению с безраспорной системой. Кроме того, монтаж распорной кровли занимает в среднем на 20-30% больше времени из-за необходимости установки распорок и проверки их надежности.
Безраспорная кровля снижает расходы на крепежные элементы и уменьшает трудоемкость, так как конструкция опирается напрямую на несущие стены без дополнительных распорных узлов. Это сокращает время монтажа примерно на 25-35% и уменьшает стоимость работ на 10-20%.
Выбор между типами кровли следует основывать на соотношении бюджета и доступности квалифицированных монтажников, так как распорные конструкции требуют более высокой точности и опыта в установке. При ограниченных ресурсах и стандартных нагрузках безраспорная кровля обеспечивает более выгодный вариант с точки зрения затрат и скорости реализации.
Проблемы эксплуатации и ремонт распорной и безраспорной кровли
Безраспорная кровля характеризуется отсутствием распорных усилий на стены, что снижает нагрузку на фундамент и стены. Однако такие конструкции чаще подвержены деформациям в местах опирания, что ведет к появлению прогибов и ослаблению узлов крепления. Эксплуатационные проблемы связаны с повышенной чувствительностью к качеству монтажа и материалам. Ремонт направлен на восстановление жёсткости несущих элементов и замену повреждённых узлов крепления.
| Тип кровли | Основные эксплуатационные проблемы | Рекомендации по ремонту |
|---|---|---|
| Распорная | Распорные нагрузки вызывают трещины в стенах, деформации фундаментов, ослабление крепежа | Усиление стен и фундаментов, устранение трещин, проверка и подтяжка крепежа элементов кровли |
| Безраспорная | Прогибы несущих элементов, ослабление узлов крепления, локальные деформации | Восстановление жесткости конструкций, замена повреждённых узлов, контроль качества крепления |
<
Вопрос-ответ:
Чем конструктивно отличается распорная кровля от безраспорной?
Главное различие между этими типами кровель заключается в передаче нагрузок на стены здания. В распорной кровле стропильные ноги при опоре создают горизонтальные распирающие усилия, которые передаются на стены. Это требует дополнительного усиления, например, затяжек или армирования стен. В безраспорной кровле конструкция организована так, что горизонтальные нагрузки нейтрализуются внутри самой стропильной системы — чаще всего за счёт использования замкнутых треугольников, включающих мауэрлат, стойки и подкосы. В результате на стены передаётся только вертикальная нагрузка.
В каких случаях лучше использовать безраспорную кровлю?
Безраспорные кровли применяются, когда стены здания не рассчитаны на восприятие горизонтальных нагрузок. Это актуально для построек из лёгких материалов, домов с тонкими перегородками или при реконструкции старых зданий, где желательно свести боковое давление к минимуму. Также такие конструкции часто выбирают при проектировании чердаков или мансард, чтобы не ограничивать внутреннее пространство затяжками.
Нужно ли усиливать стены при использовании распорной кровли?
Да, при использовании распорной кровли стены должны быть способны воспринимать горизонтальные усилия. В случае кирпичных или блочных строений часто предусматривается армирование пояса кладки, установка железобетонного пояса и надёжное крепление мауэрлата. Если стены недостаточно прочны, возможно применение дополнительных затяжек в конструкции или переход на безраспорный вариант.
Какие преимущества у распорной кровли при строительстве?
Распорная конструкция чаще всего проще в исполнении и требует меньше пиломатериалов, так как не нуждается в дополнительных опорах и стойках. Это может снизить стоимость и ускорить монтаж. Также распорные системы подходят для небольших пролётов, где горизонтальные нагрузки невелики и стены достаточно прочны для их восприятия.
Можно ли переделать распорную кровлю в безраспорную?
Теоретически это возможно, но требует серьёзной переработки всей стропильной системы. Нужно изменить геометрию стропильных ферм так, чтобы компенсировать горизонтальные усилия внутри конструкции, а также, при необходимости, установить стойки и подкосы. Такие работы целесообразны, если есть доступ к внутреннему пространству крыши и конструкция здания позволяет перераспределение нагрузок. В любом случае перед переделкой следует проконсультироваться с инженером-конструктором.
Почему в некоторых случаях выбирают распорную кровлю, а не безраспорную?
Распорная кровля используется тогда, когда стены здания или несущие конструкции могут выдержать горизонтальные усилия, передаваемые от стропил. Такой тип крыши проще по конструкции, требует меньше металла или древесины, а также обеспечивает большую гибкость в выборе формы. Кроме того, распорные кровли часто дешевле в монтаже. Их применяют, например, в жилых домах, хозпостройках и небольших складах. Однако важно учитывать, что при проектировании нужно точно рассчитать распределение нагрузок, чтобы не произошло деформации стен.
Чем отличается принцип работы распорной и безраспорной кровли?
Основное различие заключается в том, как распределяются нагрузки от крыши на здание. В распорной системе стропила упираются друг в друга и создают горизонтальное давление на стены — так образуется распор. Это значит, что стены должны быть достаточно прочными, чтобы его выдержать. В безраспорной кровле конструкция устроена так, что горизонтальные усилия не передаются на стены — они компенсируются внутренними элементами, например, затяжками или балками перекрытия. Такая система предпочтительна при строительстве зданий с тонкими или слабыми стенами, а также при реконструкции, когда нельзя усиливать несущие конструкции.
