Разъём «мама» представляет собой компонент с гнездом, в которое вставляется соответствующий штекер. В электротехнике он используется для приёма сигнала или питания, обеспечивая механическую фиксацию и защиту контактов от внешнего воздействия. Типичные примеры – розетки питания, гнёзда RCA, USB-порты в компьютерах.
Разъём «папа» – это штекер с выступающими контактами, предназначенный для подключения к разъёму «мама». Он играет роль передающего элемента, подключаясь к источнику питания или сигнала. В этой роли выступают сетевые вилки, штекеры HDMI, разъёмы типа jack. Контакты в таких разъёмах уязвимее к механическим повреждениям, но проще в использовании при частых подключениях.
Выбор между разъёмом типа «мама» и «папа» зависит от условий эксплуатации. Если требуется стационарное подключение с защитой от короткого замыкания, предпочтение отдают гнезду. Если предполагается частое подсоединение и отсоединение – штекер обеспечивает больше удобства. В системах с высоким напряжением также важна изоляция: гнездо снижает риск случайного прикосновения к токопроводящим частям.
При проектировании соединений важно соблюдать стандарты: нельзя подключать два одинаковых разъёма – это приведёт к невозможности соединения. Также следует учитывать маркировку на корпусе: обычно обозначения «F» (female) и «M» (male) применяются в технической документации, особенно в радиочастотных и промышленных соединениях.

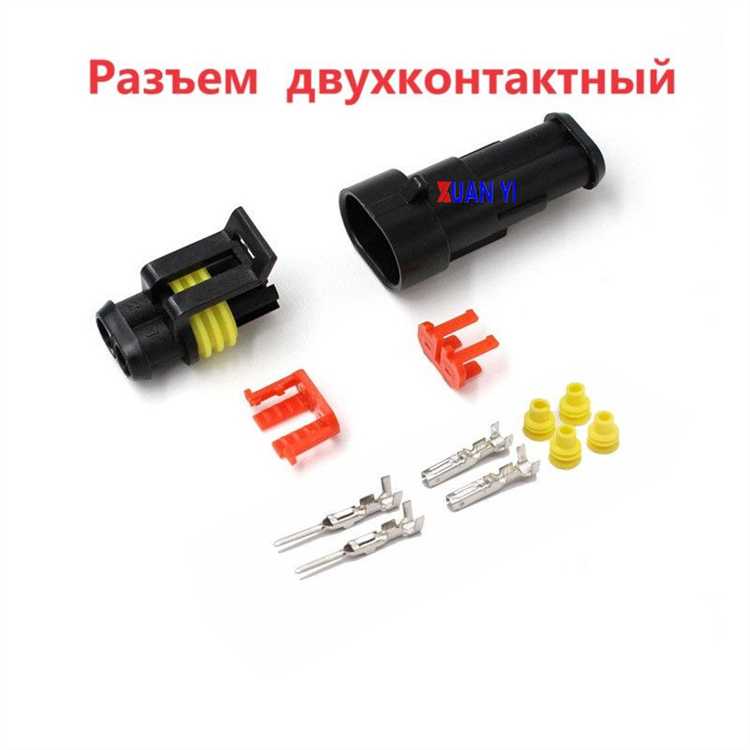

Как визуально отличить разъем мама от разъема папа
Разъем «мама» имеет углубление, внутрь которого вставляется разъем «папа». Контактные элементы у «мамы» спрятаны внутри корпуса. Обычно такой разъем располагается на корпусе устройства или панели. Пример: гнездо USB-A на компьютере.
Разъем «папа» оснащён выступающими контактами или штырями, которые вставляются в «маму». Корпус у него, как правило, вытянутый, с открытыми или полуоткрытыми контактами. Пример: вилка питания или кабельный разъём HDMI.
Если контакты доступны на внешней части и видны снаружи – это «папа». Если контакты спрятаны и к ним нужно подключить внешнюю часть – это «мама». Также можно ориентироваться по направлению соединения: «папа» входит в «маму», а не наоборот.
При осмотре с торца: «мама» выглядит как отверстие или полость с металлическими контактами внутри; «папа» – как выступ с контактами, расположенными снаружи или на конце.
В каких случаях используется разъем мама, а в каких – папа
Разъем «папа» используется на концах кабелей, предназначенных для подключения к оборудованию. Это выступающая часть, вставляемая в гнездо. Он монтируется на съемных кабелях, переходниках, адаптерах. Примеры – штекер USB на зарядном кабеле, разъем питания на адаптере ноутбука, сетевой вилочный разъем.
В аудиотехнике разъем XLR «мама» устанавливается на микрофоне, а «папа» – на кабеле, ведущем к микшерному пульту. В системах питания «мама» располагается на корпусе источника питания, а «папа» – на шнуре, подключаемом к розетке. В автомобилях «мама» используется на стороне электропроводки, «папа» – на подключаемом модуле.
Если требуется защита от случайного прикосновения к токоведущим частям, используется «мама» как внешняя часть, а «папа» прячется внутри. В схемах быстрого подключения, где часто осуществляется вставка и извлечение, «папа» применяется на мобильной стороне, «мама» – на стационарной.

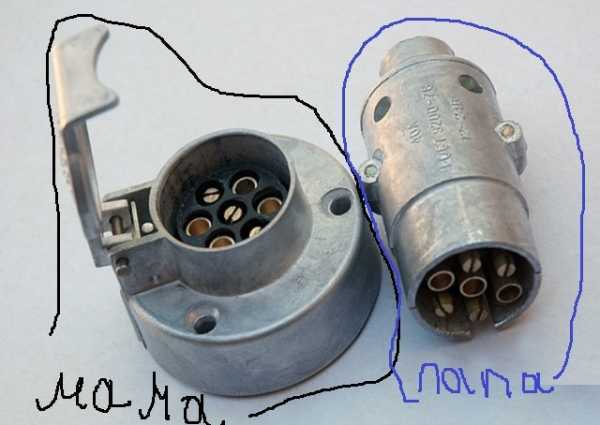

Какие типы сигналов передаются через разъемы мама и папа
Разъемы типа «мама» и «папа» используются для передачи как аналоговых, так и цифровых сигналов. Конкретный тип сигнала зависит от назначения соединения и стандарта интерфейса.
В аудиотехнике через такие разъемы передаются низкочастотные аналоговые сигналы. Примеры: RCA, XLR, TRS. Разъем «папа» подаёт сигнал, «мама» принимает. Несоблюдение полярности приводит к шумам и искажению.
В цифровых интерфейсах, например USB, HDMI, DisplayPort, через разъемы передаются дискретные сигналы с высокой скоростью передачи данных. Разъем «папа» размещён на кабеле, «мама» – в устройстве. USB Type-A передаёт питание (5 В) и данные с пропускной способностью до 5 Гбит/с (USB 3.0), HDMI – видео и многоканальный звук.
В компьютерных интерфейсах разъемы также передают сигналы управления. Например, в разъёмах типа COM (RS-232) и PS/2 идут последовательные сигналы для взаимодействия с периферией. В этих случаях важна чёткая передача логических уровней и согласование по напряжению.
В промышленной автоматике используются разъемы M12, D-sub, которые передают дискретные сигналы, импульсы, токовые петли 4–20 мА. Тип сигнала зависит от используемой схемы подключения и стандарта контроллера.
Для питания и передачи сигнала одновременно применяются комбинированные разъемы, например, разъёмы питания с контактами управления (DC Jack с датчиком подключения).
Как правильно подключать разъемы мама и папа, чтобы избежать поломки
Разъём «папа» всегда вставляется в «маму» строго по направляющим. Не применяйте усилий – при правильной ориентации штекер входит плавно. Если требуется значительное давление, вероятна ошибка в позиционировании или несоответствие форм-фактора.
Контакты должны быть чистыми. Загрязнение окислами, пылью или остатками флюса увеличивает сопротивление, вызывает перегрев и повреждение пластика. Для очистки используйте изопропиловый спирт и мягкую щётку.
Нельзя вращать или раскачивать разъём при соединении – особенно у многоконтактных моделей, таких как DIN, Molex или JST. Это приводит к деформации контактных пинов и последующему плохому соединению.
Подключение и отключение выполняется при выключенном питании. Под напряжением особенно опасны силовые разъемы: возможен пробой изоляции или искрение, вызывающее локальный нагрев и разрушение контакта.
При пайке проводов к разъёмам соблюдайте допустимую температуру: не более 350 °C для большинства пластиковых корпусов. Перегрев приводит к плавлению гнезда и нарушению геометрии посадки.
Используйте фиксаторы и защёлки, если они предусмотрены. Они стабилизируют соединение, защищают от вырывания при случайном натяжении кабеля.
Нагрузочные разъемы (например, XT60, Anderson Powerpole) соединяются только в полностью зафиксированном состоянии. Частичный контакт вызывает высокое переходное сопротивление и оплавление корпуса.
Чем различаются разъемы мама и папа в электрике и электронике
Разъем «мама» представляет собой компонент с гнездовыми контактами, внутрь которых вставляются штырьки разъема «папа». Такое соединение обеспечивает устойчивый электрический контакт и механическую фиксацию.
В электрике гнездовые разъемы (мама) чаще устанавливаются на источниках питания, щитках, розетках, то есть в местах, где важно исключить случайный контакт с токопроводящими элементами. Штырьковые разъемы (папа) чаще монтируются на потребителях энергии – вилках, приборах, удлинителях. Это снижает риск поражения током при отключении нагрузки.
В электронике используются те же принципы, но с учётом меньших токов и размеров. Разъем «папа» чаще входит в состав кабелей, а «мама» располагается на плате. Это упрощает замену и подключение модулей без пайки.
- Тип соединения: у «мамы» – гнезда; у «папы» – штыри.
- Расположение: «мама» обычно стационарна; «папа» – подвижен, монтируется на подключаемом устройстве.
- Безопасность: гнезда закрыты от случайного контакта, поэтому «мама» используется в местах подачи питания.
- Сопряжение: разъемы должны точно соответствовать по шагу контактов, диаметру и форме.
При выборе следует учитывать номинал тока и напряжения, материал контактов (латунь, бронза с покрытием), класс герметичности (например, IP67 для уличного применения) и термостойкость изоляции. Несовместимость по параметрам может привести к перегреву, искрению и выходу из строя оборудования.

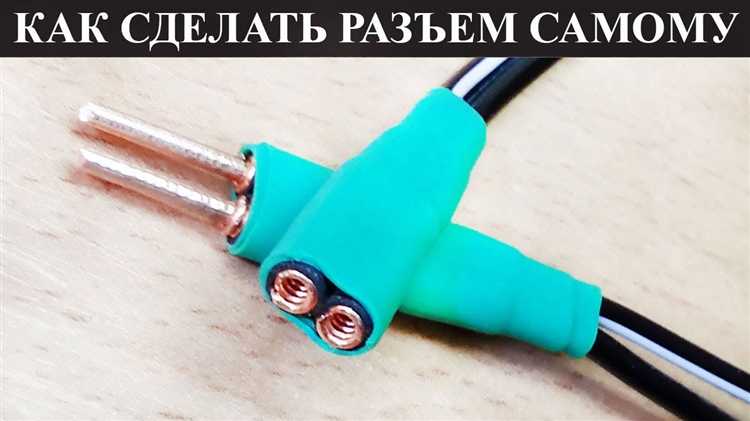

Можно ли заменить разъем папа на маму и наоборот
Разъемы «папа» и «мама» отличаются конструктивно: «папа» содержит выступающий контакт (штекер), «мама» – гнездо (разъем с отверстиями). Прямой взаимозаменяемости без адаптации не существует, так как физически соединение невозможно.
Для замены «папы» на «маму» или наоборот требуется использовать переходники или кабели с соответствующими разъемами. Такие адаптеры обеспечивают корректное соединение без нарушения контактов и риска повреждения оборудования.
Самостоятельная модификация разъемов часто приводит к потере герметичности, ухудшению качества сигнала или механической нестабильности. Важно соблюдать стандартные схемы подключения и применять только совместимые компоненты.
Рекомендация: если необходимо поменять тип разъема, лучше заменить весь кабель или использовать готовый переходник, соответствующий техническим требованиям устройства и сигнала.
В редких случаях, при навыках пайки и наличии точных чертежей, возможно изготовить переходной адаптер самостоятельно, однако без знания спецификаций такое вмешательство может привести к неисправности.
Как выбрать подходящий тип разъема для конкретного устройства
При выборе разъема необходимо учитывать назначение и технические характеристики устройства. Разъемы типа «мама» обычно устанавливаются на корпусе или стационарной части, обеспечивая надежное крепление и защиту контактов от повреждений. «Папа» чаще применяются на кабелях или подвижных элементах, чтобы облегчить подключение и отсоединение.
Если устройство предполагает частую смену соединений, предпочтительнее использовать разъем «папа» с пружинными контактами для предотвращения износа. Для стационарных систем лучше подходят «мама» с гнездовыми контактами, поскольку они уменьшают риск короткого замыкания при отсоединении.
При выборе учитывайте количество контактов и их конфигурацию, которые должны совпадать с функциями устройства. Несоответствие типа разъема может привести к проблемам с электрическим соединением или механической несовместимости.
Важно обращать внимание на стандарты разъемов, соответствие которым гарантирует совместимость с периферийными устройствами и аксессуарами. Например, USB-тип A обычно представлен разъемом «мама» на компьютере, а кабель имеет «папу». Нарушение этого стандарта затруднит подключение.
Для силовых и высокочастотных соединений следует выбирать разъемы с необходимым уровнем изоляции и допустимой нагрузкой. Тип «мама» в таких случаях обеспечивает более надежное крепление, снижая риск ослабления контактов при вибрациях.
Если устройство работает в условиях повышенной влажности или пыли, отдайте предпочтение герметичным разъемам, обычно имеющим конструкцию «мама» для защиты внутренних контактов. «Папа» в таких условиях требует дополнительной защиты или уплотнителей.
Вопрос-ответ:
В чем принципиальная разница между разъемами мама и папа по конструкции?
Разъем мама представляет собой корпус с отверстиями, в которые вставляются контакты разъема папа. Последний имеет выступающие контакты, которые входят в разъем мама. Такая конструкция обеспечивает надежное механическое соединение и предотвращает повреждение контактов, так как у разъема мама контакты расположены внутри и защищены от внешних воздействий.
Можно ли использовать разъемы мама и папа взаимозаменяемо?
Нет, разъемы мама и папа не взаимозаменяемы. Их дизайн создан для совместного использования: мама всегда принимает, а папа вставляется. Если попытаться поменять местами, соединение либо не получится, либо будет ненадежным. Такое различие предотвращает неправильное подключение и повреждение оборудования.
Какие типы разъемов чаще всего используют с обозначениями мама и папа в бытовой электронике?
В бытовой электронике часто встречаются такие типы, как USB, HDMI, аудио- и видеоразъемы. В них мама — это обычно гнездо на устройстве или кабеле, а папа — штекер, который подключается к гнезду. Например, USB-разъем мама находится на компьютере, а папа — на кабеле. Такая классификация упрощает сборку и эксплуатацию устройств.
Почему в электрике и электронике используют термин «мама» и «папа» для разъемов?
Термины «мама» и «папа» появились из-за формы и способа соединения контактов. Гнездо с отверстиями называют «мама», так как оно принимает выступающую часть — «папу». Такая простая аналогия помогает быстро понять, какой разъем к какому подходит, и облегчает техническое общение и обслуживание оборудования.
Какие ошибки могут возникнуть при неправильном подключении разъемов мама и папа?
Если попытаться подключить разъемы неправильно, могут возникнуть проблемы с контактом, что приведет к перебоям в передаче сигнала или электричества. В худших случаях повреждаются сами разъемы, например, гнущиеся контакты или деформация корпуса. Такие ошибки снижают надежность работы устройств и могут потребовать замены или ремонта разъемов.
В чем физическое отличие разъема мама от разъема папа?
Разъем мама представляет собой корпус с внутренними контактами, которые принимают выводы разъема папа. Разъем папа, наоборот, содержит выступающие контакты (штыри), которые вставляются в разъем мама. Такая конструкция обеспечивает надежное соединение и предотвращает короткое замыкание на неподключенной части.
Можно ли использовать разъемы мама и папа взаимозаменяемо в одной системе?
Нет, взаимозаменяемость невозможна, так как разъемы имеют разную конструкцию контактов — мама содержит гнезда, а папа — штыри. Попытка заменить один на другой приведет к невозможности подключения или повреждению устройства. При проектировании систем важно правильно подобрать соответствующие пары разъемов для обеспечения безопасности и надежности.
