Высоковольтные линии электропередач работают с напряжением, обычно превышающим 110 кВ, что позволяет эффективно передавать электрическую энергию на большие расстояния с минимальными потерями. Ключевым параметром таких линий является номинальное напряжение, которое определяется проектной документацией и зависит от назначения и протяжённости линии.
Значения напряжения в высоковольтных проводах варьируются от 110 кВ до 750 кВ и выше. Высокие уровни напряжения требуют специальных изоляторов и технических решений для предотвращения электрических пробоев и снижения риска аварий.
Колебания напряжения в линии могут возникать из-за нагрузки, погодных условий и технических факторов. Допустимый диапазон отклонений обычно составляет ±5% от номинального значения, что обеспечивает стабильную работу электросети и безопасность оборудования.
Контроль параметров напряжения на всех этапах эксплуатации линии обязателен. Рекомендуется использование современных систем мониторинга, позволяющих оперативно выявлять и устранять нарушения, что существенно повышает надежность энергоснабжения.

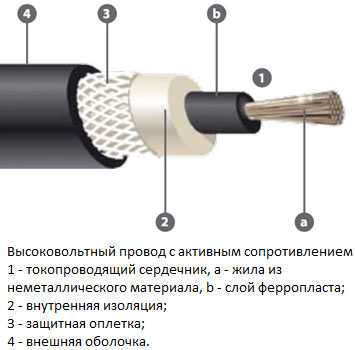

Типовые значения напряжения в линиях электропередачи
Высоковольтные линии электропередачи работают в диапазоне от 110 кВ до 1150 кВ, что обеспечивает передачу электроэнергии на большие расстояния с минимальными потерями. Наиболее распространённые уровни напряжения включают 110 кВ, 220 кВ, 330 кВ, 500 кВ и 750 кВ. Каждое значение выбирается в зависимости от протяжённости линии и мощности нагрузки.
Линии напряжением 110–220 кВ обычно используются для региональных распределительных сетей и подключения крупных промышленных потребителей. Уровни 330–500 кВ применяются для магистральных линий, обеспечивающих передачу электроэнергии между крупными энергоузлами и областями.
Напряжение 750 кВ и выше характерно для особо протяжённых линий с высокой мощностью передачи, где критична минимизация активных и реактивных потерь. Для напряжений свыше 500 кВ применяется специальное оборудование и усиленная изоляция проводов и опор.
При выборе напряжения учитывается баланс между затратами на изоляцию и оборудованием и экономией на потерях при передаче. Стандартизация значений напряжения позволяет упростить техническое обслуживание и обеспечить совместимость оборудования разных производителей.
Для распределительных сетей напряжение снижается до 35 кВ и ниже, что соответствует требованиям безопасности и удобству эксплуатации в населённых пунктах. Использование типовых напряжений упрощает проектирование и оптимизирует эксплуатационные расходы.
Влияние напряжения на передачу электроэнергии
Повышение напряжения в линиях электропередачи снижает ток при передаче фиксированной мощности, что уменьшает потери энергии на сопротивлении проводов согласно закону Джоуля-Ленца (P=I²R). Например, при увеличении напряжения с 110 кВ до 220 кВ ток уменьшается вдвое, а потери в линии снижаются примерно в четыре раза.
Высокое напряжение требует усиленной изоляции и более надежных опорных конструкций, что увеличивает капитальные затраты. Однако снижение потерь компенсирует эти издержки за счет уменьшения эксплуатационных расходов.
Снижение напряжения при передаче приводит к увеличению токовой нагрузки и росту теплового нагрева проводов, что ограничивает максимальную длину линии без дополнительных подстанций. В практике передачи используется несколько стандартных уровней напряжения: 110, 220, 330, 500, 750 и 1150 кВ, каждый из которых оптимален для определенных расстояний и мощностей.
Резкое повышение напряжения требует учета коммутационных перенапряжений и электромагнитных импульсов, что влияет на выбор оборудования и систем защиты. Рекомендуется использовать напряжение, соответствующее балансу между минимизацией потерь и техническими возможностями линии.
При проектировании линий электропередачи необходимо учитывать влияние напряжения на емкостные и индуктивные параметры проводов, так как они влияют на реактивные потери и качество электроэнергии. Высокое напряжение способствует увеличению емкостных токов, что требует компенсации реактивной мощности.
Таким образом, выбор уровня напряжения напрямую влияет на эффективность, надежность и экономичность передачи электроэнергии, а также на требования к конструкции и эксплуатации линий.

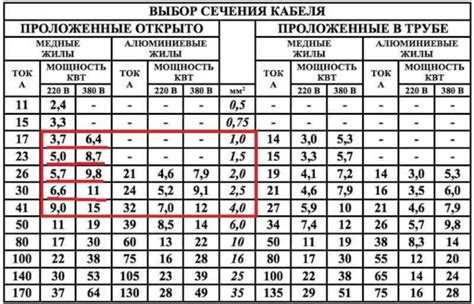

Классификация высоковольтных линий по уровню напряжения
Высоковольтные линии электропередачи разделяются по номинальному напряжению для обеспечения оптимальной передачи энергии и минимизации потерь. Основные категории напряжения начинаются от 35 кВ и достигают сверхвысоких уровней свыше 750 кВ.
Линии напряжением 35–110 кВ относятся к средневысокому напряжению и применяются для распределения электроэнергии внутри регионов и городов, обеспечивая подключение крупных потребителей и подстанций.
Напряжение 110–220 кВ используется для магистральных линий, которые связывают крупные энергокомплексы и обеспечивают передачу на значительные расстояния с высокой надежностью и эффективностью.
Линии с напряжением 330–500 кВ предназначены для крупных межрегиональных и межгосударственных сетей. Такие уровни напряжения позволяют значительно снизить ток и потери в проводах при транспортировке больших мощностей.
Сверхвысокое напряжение свыше 750 кВ применяется на особо длинных трассах и для крупных энергохолдингов. Эти линии требуют усиленной изоляции, сложной коммутационной аппаратуры и специальных конструкций опор.
Для правильного выбора уровня напряжения учитываются расстояние передачи, мощность нагрузки и экономическая целесообразность. С ростом напряжения уменьшается ток в проводах, что снижает потери по теплу и повышает КПД системы.
Рекомендовано применять минимально необходимый уровень напряжения с учётом требований надежности и экономической эффективности, чтобы балансировать между стоимостью строительства и эксплуатационными расходами.
Методы измерения напряжения в высоковольтных проводах
Для контроля и анализа параметров высоковольтных линий электропередачи применяются специализированные методы измерения напряжения, учитывающие высокое значение потенциала и необходимость безопасной работы оборудования.
- Разделительные трансформаторы напряжения (ТН): основное средство для точного измерения. ТН понижает высокое напряжение до безопасного уровня, сохраняя при этом пропорциональность и качество сигнала. Используются при частотах 50 Гц и выше, обеспечивают точность измерений с классом точности до 0,1–0,2.
- Высоковольтные делители напряжения: резистивные или емкостные устройства, состоящие из последовательно соединённых элементов. Резистивные делители предпочтительны для измерений постоянного и низкочастотного напряжения, емкостные – для высокочастотных и импульсных сигналов.
- Оптические преобразователи напряжения: применяются для бесконтактного измерения в условиях повышенной безопасности. Основаны на эффектах электроконтролируемой прозрачности или модуляции света в оптических волокнах. Обеспечивают широкий динамический диапазон и устойчивость к электромагнитным помехам.
- Электростатические датчики напряжения: измеряют напряжение через влияние электростатического поля. Используются для мониторинга в режиме реального времени без физического контакта с проводом. Требуют точной калибровки и расположения в зоне поля провода.
При выборе метода измерения учитываются:
- Уровень рабочего напряжения линии и требуемая точность.
- Частотный диапазон сигнала (постоянное, промышленное переменное, импульсное напряжение).
- Условия эксплуатации (доступность линии, требования к изоляции и безопасности).
- Необходимость дистанционного контроля и возможности автоматизации.
Рекомендуется применять комбинированные методы контроля, например, использование трансформаторов напряжения с оптическими преобразователями для повышения надёжности измерений и безопасности персонала.
Факторы, влияющие на изменение напряжения в проводах

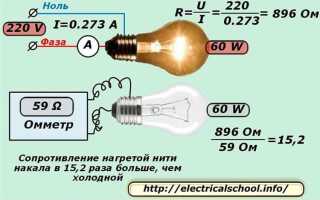

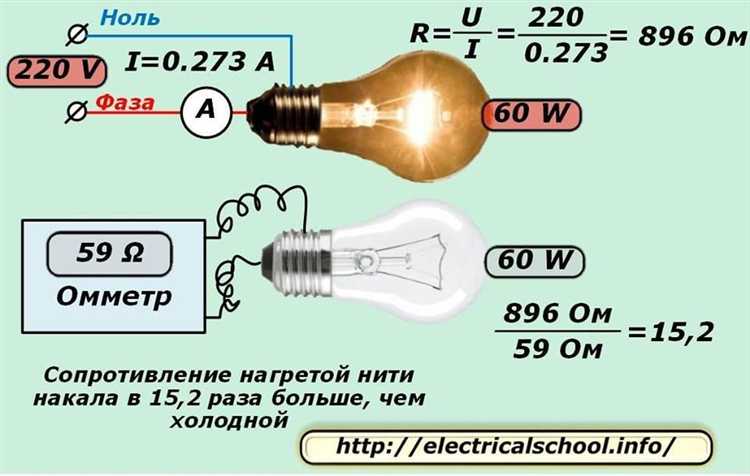

Температура провода существенно влияет на сопротивление: с ростом температуры на каждый градус сопротивление увеличивается примерно на 0,4%. Это приводит к дополнительным падениям напряжения в жаркую погоду, особенно в летний период с повышенной нагрузкой.
Длина линии играет критическую роль: падение напряжения пропорционально длине, так как сопротивление и индуктивные потери возрастают. Для линий свыше 100 км необходим контроль напряжения и использование компенсирующих устройств, таких как реакторы или автотрансформаторы.
Нагрузка на линию влияет на изменение напряжения за счет активной и реактивной составляющих тока. При росте нагрузки реактивная мощность вызывает сдвиг фазы и увеличивает падение напряжения, что требует применения компенсационных средств для поддержания стабильного уровня.
Электромагнитные помехи и высота подвеса провода относительно земли влияют на распределение потенциала и напряжения, особенно вблизи трансформаторных подстанций и опор, что может вызывать локальные колебания напряжения.
Изоляционные свойства и состояние изоляции также влияют на параметры напряжения: ухудшение изоляции вызывает токи утечки и способствует падению напряжения, что требует регулярного технического контроля и своевременного ремонта.
Резюмируя, для минимизации изменения напряжения в высоковольтных проводах рекомендуется оптимизация сечения и материала проводников, контроль температуры и нагрузки, применение компенсационных устройств, а также своевременное техническое обслуживание изоляции и конструкции линии.
Безопасность при работе с высоковольтным напряжением
Работа с высоковольтными линиями требует строгого соблюдения технических норм и правил безопасности. Минимально допустимое расстояние от человека до токоведущих частей при напряжении 110 кВ и выше составляет не менее 4 метров. Для обслуживания линий с напряжением от 35 до 110 кВ допустимо расстояние не менее 1,5 метров.
Перед началом работ необходимо обязательно отключить подачу напряжения и убедиться в полном отсутствии напряжения с помощью поверенного измерительного прибора. Контроль состояния заземления выполняется путем измерения сопротивления заземляющего устройства, которое не должно превышать 4 Ом для обеспечения надежной защиты от поражения током.
Использование средств индивидуальной защиты обязательно: диэлектрические перчатки с испытанным пробивным напряжением не ниже 20 кВ, защитные каски, изолирующие ковры и обувь. Все средства проходят регулярную проверку и испытания не реже одного раза в полугодие.
При работе на опорах и вблизи проводов необходимо применять изолирующие удлинители и специальные штанги, обеспечивающие безопасное дистанцирование от проводов. Запрещается приближаться к линиям с металлическими предметами и инструментами без изоляции.
В случае обнаружения повреждений на изоляции или проводах требуется немедленно прекратить работу и оповестить аварийную службу. При проведении монтажных или ремонтных работ допустимо использование блокировок и предупредительных плакатов, исключающих случайное включение напряжения.
Организация работы должна предусматривать обучение персонала и регулярные инструктажи по электробезопасности, а также проведение практических занятий по действиям при авариях и поражении электрическим током.
Нормы и стандарты по напряжению в воздушных линиях электропередачи
Номинальные напряжения ВЛ распределены по классам: 110 кВ, 220 кВ, 330 кВ, 500 кВ и 750 кВ. Для каждого класса установлены допустимые отклонения напряжения в пределах ±10% от номинала, что обеспечивает надежность и безопасность работы оборудования.
Максимально допустимые значения напряжения учитывают переходные процессы и атмосферные перенапряжения. Для ВЛ 110 кВ предел достигает 120 кВ, для 220 кВ – 245 кВ, для 330 кВ – 360 кВ, для 500 кВ – 550 кВ и для 750 кВ – 825 кВ.
Использование защитных разрядников и систем автоматического контроля напряжения обязательно для линий выше 220 кВ. Эти меры предотвращают повреждения изоляции и обеспечивают стабильность электросети.
Отклонения напряжения вне установленных норм требуют оперативного анализа и коррекции параметров сети с учетом нагрузки и климатических факторов, чтобы избежать аварийных ситуаций и сохранить ресурс оборудования.
Вопрос-ответ:
Как влияет сопротивление проводов на уровень напряжения в высоковольтных линиях?
Сопротивление проводов вызывает падение напряжения вдоль линии передачи. Чем больше сопротивление материала и длина провода, тем сильнее снижается напряжение между началом и концом линии. Это происходит из-за потерь энергии на нагрев проводников. Для уменьшения таких потерь применяют материалы с низким удельным сопротивлением, например алюминий с высокой чистотой, а также используют увеличенный сечение проводов.
Какие параметры напряжения наиболее важны для стабильной работы высоковольтных линий?
Ключевые параметры включают амплитуду напряжения, частоту, форму сигнала и уровень гармоник. Амплитуда должна соответствовать номинальному значению, чтобы обеспечить нормальное питание потребителей и избежать перегрузок. Частота поддерживается строго около 50 или 60 Гц, в зависимости от региона. Гармоники, или искажения формы сигнала, снижают качество передачи и могут привести к перегреву оборудования, поэтому их уровень должен контролироваться и быть минимальным.
Почему в некоторых случаях напряжение в высоковольтных линиях может превышать номинальное значение?
Повышение напряжения может происходить из-за факторов, таких как колебания нагрузки, резонансные явления, или перенапряжения, вызванные молниями и коммутационными процессами в электросети. Кроме того, при отключении или включении определенных участков сети возникает временное изменение напряжения. Для защиты от таких ситуаций устанавливаются ограничители перенапряжения и системы автоматического регулирования напряжения.
Как измеряют напряжение в высоковольтных линиях и какие приборы для этого используются?
Напряжение в высоковольтных линиях измеряют с помощью специализированных приборов — трансформаторов напряжения и высоковольтных вольтметров. Трансформаторы напряжения снижают уровень напряжения до безопасного значения, которое затем фиксируется измерительными приборами. Кроме того, используют цифровые приборы с высокочастотной изоляцией и дистанционные системы мониторинга для контроля параметров в реальном времени. Такие методы обеспечивают точность и безопасность измерений.
