Реле сухого хода предназначено для автоматического отключения насоса при отсутствии воды в системе. Это предотвращает перегрев и выход оборудования из строя. Установка и настройка такого реле особенно важны в скважинных и колодезных насосах, где существует риск понижения уровня воды ниже приемного патрубка.
При настройке следует учитывать тип реле: электронное или механическое. Механические модели требуют точной регулировки порога срабатывания по давлению или уровню, в то время как электронные реагируют на падение сопротивления или изменение тока, потребляемого насосом. В обоих случаях важно правильно задать параметры отключения и повторного запуска, чтобы исключить ложные срабатывания.
Реле устанавливается на напорной трубе или в корпусе автоматики. До начала настройки необходимо убедиться в герметичности соединений, исправности обратного клапана и наличии стабильного электропитания. После запуска системы реле тестируют в условиях имитации сухого хода, отключая подачу воды на вход насоса.
Оптимальные параметры срабатывания зависят от конкретной модели оборудования и условий эксплуатации. Например, для бытового погружного насоса мощностью до 1 кВт задержка отключения может быть установлена в пределах 1–2 секунд. При этом повторный запуск допустим только после стабилизации уровня воды, что контролируется встроенным датчиком или внешним уровнемером.

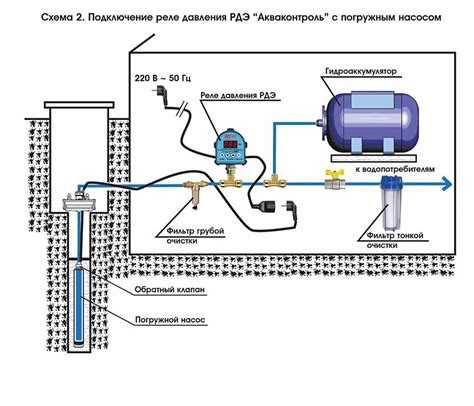

Как определить подходящее давление срабатывания реле
Давление срабатывания реле сухого хода зависит от характеристик насосного оборудования и параметров водопроводной системы. Неправильный выбор давления приводит к ложным срабатываниям или перегреву насоса. Чтобы настроить реле корректно, необходимо учитывать несколько технических факторов.
- Уточните минимально допустимое давление на входе в насос. Для большинства моделей оно составляет от 0,5 до 1,0 бар. Значение указывается в технической документации.
- Определите высоту всасывания. Если насос установлен выше уровня воды, на каждые 10 метров вертикального подъёма приходится примерно 1 бар потери давления.
- Оцените диаметр и длину всасывающей трубы. При длинных или узких трубопроводах сопротивление увеличивается, что также снижает давление на входе.
Для расчёта давления срабатывания используется следующая формула:
Pmin = Pвс + Pпотерь + запас (не менее 0,2 бар)
- Pвс – давление, необходимое для подъёма воды до насоса;
- Pпотерь – потери давления из-за трения в трубопроводе и фитингах;
- Запас необходим для исключения частых срабатываний при незначительных колебаниях давления.
Пример: насос установлен на 3 м выше уровня воды, используется труба длиной 8 м с внутренним диаметром 25 мм. Потери давления составляют около 0,3 бар, подъём требует 0,3 бар. Итог: 0,3 + 0,3 + 0,2 = 0,8 бар – минимальное давление срабатывания реле.
После расчёта давления настройка реле производится по шкале на корпусе прибора либо с помощью регулировочного винта. Для точности желательно использовать манометр на входе перед реле.
Если в системе возникают перепады давления или нестабильное электропитание, рекомендуется установить реле с функцией автоматического повторного включения при восстановлении нормального давления.

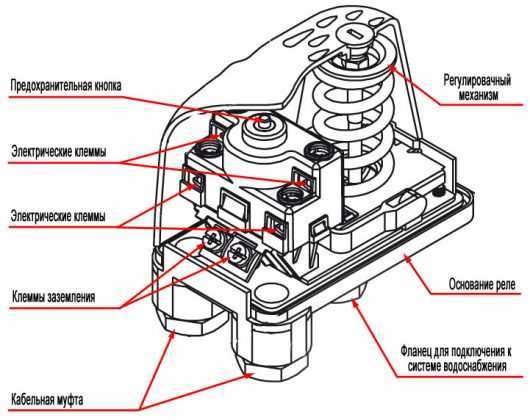

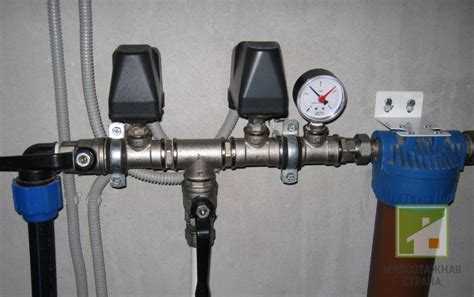

Порядок подключения реле сухого хода к системе водоснабжения
Перед установкой реле сухого хода необходимо обесточить насосное оборудование и убедиться в отсутствии давления в системе. Подключение выполняется в точке между насосом и обратным клапаном, если он предусмотрен, либо непосредственно на выходе насоса.
Реле монтируется на трубопровод при помощи латунного или пластикового тройника с внутренней резьбой. Размер резьбы должен соответствовать диаметру штуцера реле (чаще всего используется ¼» или ½»). Резьбовые соединения уплотняются с помощью фум-ленты или анаэробного герметика, чтобы исключить даже незначительные утечки.
Электрическое подключение выполняется по схеме, указанной в техническом паспорте устройства. Обычно реле подключается последовательно в разрыв питающей линии насоса. Контакты «общий» и «нормально замкнутый» используются для отключения насоса при понижении давления ниже порогового значения.
После завершения монтажа и подключения кабелей корпус реле должен быть надежно заземлён. Для этого используется отдельная жила кабеля или внешний заземляющий проводник, соединённый с шиной защитного заземления.
На заключительном этапе система заполняется водой, включается питание и производится проверка работы реле. При имитации сухого хода (например, перекрытием входа воды) насос должен быть немедленно отключён. Если этого не происходит – следует пересмотреть схему подключения и настройки устройства.

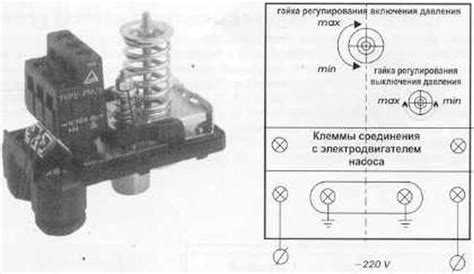

Регулировка чувствительности реле к перепадам давления
Чувствительность реле сухого хода к перепадам давления определяет, насколько быстро устройство реагирует на снижение давления воды в системе. Избыточная чувствительность может привести к частым отключениям насоса, а недостаточная – к риску его сухого хода. Для настройки используется регулировочный винт, расположенный внутри корпуса реле, чаще всего под защитной крышкой.
Перед началом регулировки отключают питание насоса. Далее необходимо снять крышку реле и найти винт, отвечающий за чувствительность. Обычно он обозначается как «DIFF» или имеет маркировку на корпусе устройства. Поворот винта по часовой стрелке уменьшает диапазон чувствительности (реле срабатывает при меньших перепадах), против – увеличивает его.
Рекомендуется подбирать чувствительность в зависимости от длины трубопровода, глубины скважины и типа насоса. Например, для скважинных насосов с глубоким забором воды допускается более высокая инерционность, в то время как для поверхностных насосов требуется точная реакция на снижение давления.
После каждой регулировки реле запускается вручную, чтобы проверить, при каком перепаде давления происходит срабатывание. Измерения проводят с помощью манометра, установленного до реле. Если устройство не отключает насос при снижении давления ниже минимально допустимого уровня, винт корректируют повторно, до получения нужного результата.
В системах с нестабильным входным давлением рекомендуется установка дополнительного обратного клапана или гидроаккумулятора для стабилизации работы реле. Это особенно актуально при использовании реле с фиксированной чувствительностью без микропроцессорной регулировки.

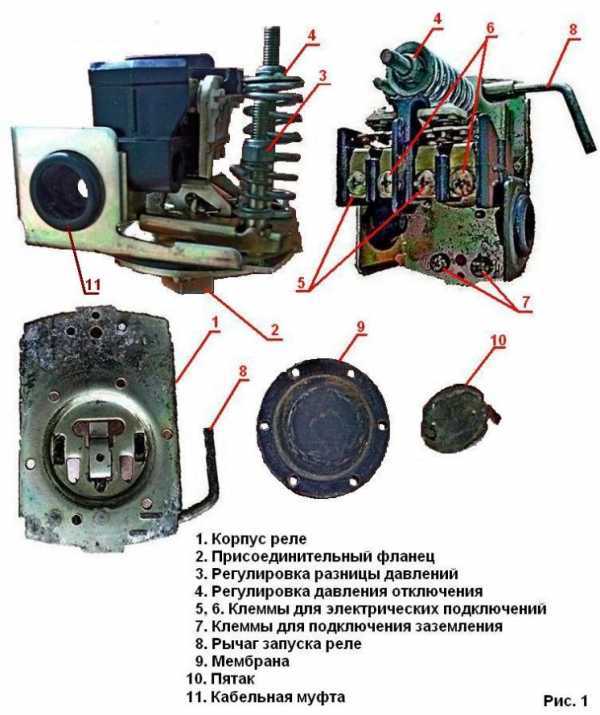

Проверка работы реле при первом запуске насоса
Перед первым запуском насосного оборудования необходимо убедиться в правильной работе реле сухого хода. От этого зависит защита насоса от работы без воды и предотвращение его повреждений.
- Подключите реле к электрической цепи согласно инструкции производителя и проверьте надежность контактов.
- Заполните систему водой до минимального уровня, при котором реле должно сработать.
- Включите питание насоса и наблюдайте за реакцией реле.
- Имитируйте отсутствие воды – например, перекрыв подачу, – чтобы проверить срабатывание реле. При снижении давления ниже установленного порога реле должно отключить питание насоса в течение 2–5 секунд.
- Восстановите подачу воды, проверьте, что реле автоматически возвращается в рабочее состояние и насос запускается без задержек.
- При необходимости отрегулируйте давление срабатывания и чувствительность реле с помощью соответствующих настроек на корпусе.
При отсутствии отключения насоса или задержках в срабатывании следует проверить электрическую цепь и состояние мембраны реле. Несвоевременная реакция может привести к перегреву и выходу из строя оборудования.
Регулярная проверка реле после монтажа и перед запуском гарантирует надежную защиту насоса на протяжении эксплуатации.

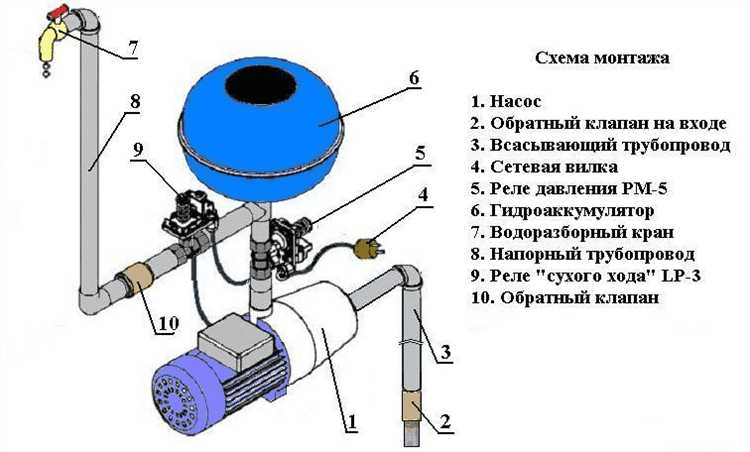

Настройка реле при использовании гидроаккумулятора
Для корректной работы реле сухого хода вместе с гидроаккумулятором необходимо установить правильные значения давления срабатывания и сброса реле с учётом параметров бака. Давление включения реле выбирается на уровне давления, при котором гидроаккумулятор начинает снижать давление ниже минимального рабочего значения, обычно на 0,2–0,3 МПа (2–3 бар) ниже давления предельного отключения насоса.
Давление отключения реле должно соответствовать максимальному давлению, до которого наполняется гидроаккумулятор, обычно это давление предохранительного клапана или максимально допустимое для бака значение – чаще 3,5–4,5 бар. Несоблюдение этого диапазона приводит к частым циклам включения и отключения насоса, что сокращает срок службы оборудования.
Перед настройкой реле необходимо проверить давление воздуха в гидроаккумуляторе (обычно через ниппель на корпусе бака). Оно должно быть на 0,2–0,3 МПа ниже давления включения реле, чтобы обеспечить корректную работу мембраны и предотвратить быстрый износ.
Регулировку реле следует производить в следующем порядке: сначала установить давление отключения, затем – включения, контролируя разницу между ними (гистерезис), который обычно составляет 0,3–0,5 МПа. Если гистерезис слишком мал, насос будет часто включаться, если слишком велик – возможны скачки давления в системе.
После настройки давления реле важно провести тестовый запуск системы под нагрузкой, отслеживая стабильность работы насоса и отсутствие дребезга контактов реле, что свидетельствует о корректной настройке.

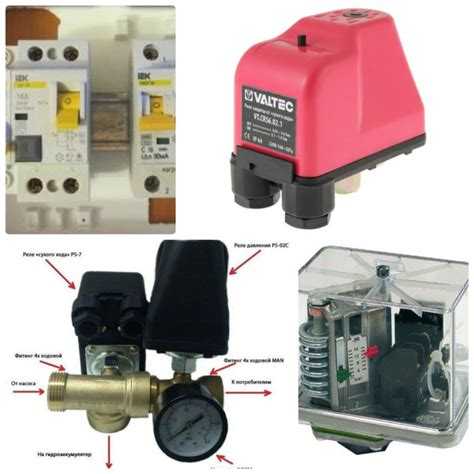

Диагностика ошибок при нестабильной работе реле
Нестабильная работа реле сухого хода часто связана с неправильной настройкой давления срабатывания или механическими повреждениями. Первым шагом необходимо проверить соответствие давления включения и отключения насоса требованиям системы. Давление срабатывания должно быть выше минимального рабочего давления насоса и ниже максимально допустимого.
Проверьте целостность и чистоту контактов реле. Окисление или загрязнение ухудшает контакт, вызывает прерывистое срабатывание. При обнаружении дефектов контакты следует аккуратно очистить или заменить.
Осмотрите мембрану реле на наличие трещин и деформаций. Повреждённая мембрана ведёт к неправильному реагированию на перепады давления. При выявлении дефекта мембрану меняют на новую.
Убедитесь в правильности подключения электрической цепи. Неправильная полярность или слабый контакт на клеммах вызывают перебои в работе. Проверка проводится с помощью мультиметра на наличие замыканий и правильного напряжения.
Нестабильность может возникать из-за перепадов питающего напряжения. Рекомендуется измерить напряжение сети в момент включения насоса и исключить провалы ниже 210 В, которые влияют на работу электродвигателя и реле.
Для выявления программных или встроенных ошибок реле применяют тестовый режим, если он предусмотрен производителем. При отсутствии такой функции проверяют работу реле на стенде с регулируемым давлением для воспроизведения условий эксплуатации.
Если после всех проверок неисправность сохраняется, возможен дефект внутренней электроники реле. В таком случае реле подлежит замене либо сервисному ремонту у специалиста.
Вопрос-ответ:
Как правильно установить давление срабатывания реле сухого хода на насосе?
Для настройки давления срабатывания нужно учитывать рабочие параметры системы водоснабжения и характеристики насоса. Обычно давление устанавливают немного выше минимального давления, при котором насос может работать без повреждений. Это помогает защитить насос от работы всухую. Давление регулируется поворотом специального винта на реле, при этом рекомендуется сначала установить минимальное давление, а затем постепенно увеличить до нужного значения с проверкой работы. При этом стоит учитывать технические паспорта и спецификации оборудования.
Почему реле сухого хода срабатывает слишком часто и как это исправить?
Частое срабатывание реле может быть вызвано несколькими факторами: утечками в системе, недостаточным уровнем воды в источнике, неправильной настройкой чувствительности или давления срабатывания, а также износом самого реле. Чтобы исправить ситуацию, сначала нужно проверить герметичность труб и соединений, убедиться в наличии достаточного количества воды. Затем следует откалибровать реле согласно рекомендациям производителя, убедиться, что настройки совпадают с параметрами насосной системы. При необходимости заменить реле или отремонтировать насос.
Какие ошибки могут возникать при подключении реле сухого хода и как их избежать?
Основные ошибки при подключении связаны с неправильным подключением электропроводки, нарушением полярности, неправильным выбором места установки и несоблюдением рекомендаций по монтажу. Чтобы избежать проблем, важно внимательно изучить схему подключения из инструкции, использовать качественные кабели и надежные соединения. Реле должно устанавливаться в доступном месте для обслуживания, а также быть защищено от влаги и механических повреждений. После подключения обязательно провести тестирование работы на холостом ходу и под нагрузкой.
Как отрегулировать чувствительность реле сухого хода к перепадам давления?
Регулировка чувствительности осуществляется с помощью настройки внутреннего винта или пружины, который отвечает за момент срабатывания. Нужно плавно изменять этот параметр, наблюдая за реакцией реле на изменения давления в системе. Слишком высокая чувствительность приведет к частым ложным срабатываниям, а низкая — к позднему отключению насоса, что увеличит риск повреждения. Оптимальная настройка достигается подбором значения, при котором реле реагирует на реальное отсутствие воды или падение давления ниже безопасного уровня.
