Количество вентиляторов в корпусе напрямую влияет на температурный режим комплектующих. Недостаточное охлаждение ускоряет износ процессора, видеокарты и блока питания. Избыточное – приводит к лишнему шуму и неэффективному расходу энергии. Оптимальный выбор зависит от форм-фактора корпуса, тепловыделения компонентов и организации воздушного потока.
Для офисных или мультимедийных систем с малым тепловыделением достаточно двух вентиляторов: одного на вдув спереди и одного на выдув сзади. В игровом или рабочем ПК с производительными комплектующими рекомендуется три-пять вентиляторов, включая верхнюю или нижнюю зоны для улучшения циркуляции воздуха.
Ключевую роль играет направление потока: вентиляторы на вдув должны находиться спереди или снизу, а на выдув – сзади или сверху. Важно соблюдать положительное или нейтральное давление, при котором количество входящего воздуха равно или немного превышает выходящее – это помогает избежать накопления пыли внутри корпуса.
Рассчитывать количество вентиляторов следует с учётом габаритов корпуса и наличия пылевых фильтров. В компактных Mini-ITX системах даже один вентилятор может быть критичным, тогда как в полноразмерных ATX корпусах возможно размещение до семи и более вентиляторов с зональной настройкой охлаждения.
Зависимость количества вентиляторов от форм-фактора корпуса
Форм-фактор корпуса напрямую влияет на возможное количество и расположение вентиляторов. Чем меньше корпус, тем сильнее ограничения по вентиляции, что требует точного расчёта воздушных потоков.
В корпусах формата Mini-ITX, как правило, предусмотрено 1–2 места под вентиляторы: один 120-мм на выдув и, при наличии пространства, дополнительный на вдув спереди или снизу. Установка более двух вентиляторов затруднена из-за ограниченного внутреннего объёма и близкого расположения компонентов. Для таких систем предпочтительнее использовать компоненты с пониженным тепловыделением.
Корпуса Micro-ATX обычно поддерживают от 2 до 4 вентиляторов. Оптимальная схема – один фронтальный на вдув и один задний на выдув. При наличии боковых или верхних креплений можно добавить дополнительный вентилятор для отвода тепла от видеокарты или процессора.
ATX-корпуса предлагают наибольшую гибкость и могут вмещать от 4 до 7 вентиляторов. Эффективная конфигурация: два вдува спереди, один выдув сзади и один-два сверху. Это создаёт направленный воздушный поток через весь корпус, особенно актуальный при установке мощных компонентов с высоким TDP.
Full Tower-корпуса часто предусматривают до 10 вентиляторов. Такое количество актуально при сборке рабочих станций или игровых систем с несколькими видеокартами и массивами накопителей. Здесь разумно задействовать вертикальное движение воздуха: вдув снизу и спереди, выдув сверху и сзади. Для таких конфигураций рекомендуется использование ШИМ-вентиляторов с возможностью регулировки оборотов для минимизации шума.
Выбор числа вентиляторов должен учитывать не только размеры корпуса, но и особенности установленного железа, тип охлаждения CPU и GPU, а также ожидаемые тепловые нагрузки.
Как тип комплектующих влияет на потребность в охлаждении
Процессоры с высоким тепловыделением, такие как Intel Core i9-13900K или AMD Ryzen 9 7950X, требуют интенсивного отвода тепла. При установке таких ЦПУ рекомендуется не менее одного качественного вентилятора на выдув и одного на вдув, даже при использовании башенного кулера или СЖО. Повышенная плотность ядер и частоты увеличивают тепловую нагрузку, особенно при длительных нагрузках, таких как рендеринг или компиляция.
Дискретные видеокарты верхнего сегмента, например NVIDIA RTX 4090 или AMD Radeon RX 7900 XTX, способны выделять до 450 Вт тепла. Если видеокарта занимает несколько слотов и расположена близко к дну корпуса, необходим дополнительный нижний вентилятор на вдув для подачи воздуха прямо к ней. Вентиляция корпуса с одной только тыловой вытяжкой в таких случаях становится неэффективной.
Накопители SSD NVMe на базе PCIe Gen4 и особенно Gen5 греются существенно сильнее старых SATA-моделей. Если в корпусе используется несколько таких накопителей, особенно без радиаторов, это повышает общую температуру внутри корпуса и требует дополнительного фронтального обдува для стабилизации температур.
Плата расширения, такие как контроллеры RAID, сетевые адаптеры 10 GbE и звуковые карты с пассивным охлаждением, также вносят вклад в общий тепловой фон. В случае плотного заполнения слотов расширения необходим боковой или фронтальный приток воздуха с хорошей направленностью.
Блоки питания с сертификатом ниже 80 PLUS Gold нагреваются сильнее и создают дополнительную термическую нагрузку в нижней части корпуса. При этом важно наличие нижнего вентиляционного отверстия и нижнего вентилятора, особенно в конфигурациях с ограниченным внутренним пространством.
Системы с водяным охлаждением требуют продуманного размещения радиаторов. Если радиатор установлен в верхней части, то тыловой вентилятор должен быть сохранён или заменён более мощным, чтобы не ухудшалась общая вытяжка воздуха из корпуса. При установке 360 мм радиатора на фронтальной панели необходимо усилить отвод воздуха через верх и заднюю часть корпуса.
Роль фронтальных, верхних и задних вентиляторов в циркуляции воздуха
Фронтальные вентиляторы отвечают за поступление холодного воздуха внутрь корпуса. Их размещают на передней панели, ближе к накопителям и видеокарте. Оптимальная конфигурация – 2 вентилятора диаметром 120–140 мм с умеренной скоростью вращения (до 1000 об/мин). Это снижает температуру на входе и способствует равномерному обдуву компонентов, особенно при наличии массивного кулера или двух видеокарт.
Верхние вентиляторы усиливают вытяжку горячего воздуха, скапливающегося под крышкой корпуса. Их актуальность возрастает при использовании СВО с радиатором в верхней части или при наличии видеокарты с высоким TDP. Установка одного или двух вентиляторов диаметром 140 мм позволяет снизить температуру воздуха внутри корпуса на 3–5 °C, особенно в условиях слабой естественной конвекции.
Сбалансированная циркуляция достигается при положительном или нейтральном давлении воздуха: фронтальный приток не должен быть слабее совокупного выдува через заднюю и верхнюю панели. Это предотвращает пыленакопление и сохраняет стабильность термодинамики внутри корпуса.
Сценарии установки вентиляторов для офисного, игрового и рабочего ПК
Для офисного компьютера, оснащённого маломощным процессором и интегрированной графикой, достаточно одного тыльного вентилятора диаметром 120 мм на выдув. Этого хватает для отвода теплого воздуха, так как тепловыделение минимальное. Установка дополнительных вентиляторов в таком случае избыточна и не оказывает заметного эффекта.
Игровая система требует более продуманной вентиляции. Минимально – один фронтальный вентилятор на вдув и один тыльный на выдув. При наличии видеокарты с высоким TDP (от 200 Вт и выше) желательно добавить второй фронтальный или нижний вентилятор. В корпусах с верхними слотами рекомендуется использовать их для выдува, особенно при воздушном охлаждении CPU. Оптимальный воздушный поток создаётся при положительном давлении – когда вдувающих вентиляторов больше, чем выдувающих.
Рабочая станция для рендеринга, 3D-моделирования или обработки видео нагружает и процессор, и видеокарту. В таких системах рекомендуется не менее трёх вентиляторов: два на вдув спереди и один на выдув сзади. При длительных нагрузках и наличии нескольких накопителей (особенно NVMe и HDD) важно обеспечить дополнительное охлаждение зоны накопителей. В корпусах большого формата (E-ATX) разумно использовать верхние вентиляторы на выдув для удаления горячего воздуха от VRM и радиатора CPU.
Реальная конфигурация вентиляции подбирается с учётом теплового пакета компонентов, особенностей корпуса и количества свободных посадочных мест под вентиляторы. Наличие пылевых фильтров и грамотная прокладка кабелей дополнительно влияют на эффективность воздушного потока.
Когда достаточно одного вентилятора и в каких случаях это критично
Один корпусной вентилятор может быть достаточен при сборке ПК начального уровня с маломощными компонентами и минимальной тепловой нагрузкой. Например, в системах с процессором до 65 Вт TDP без дискретной видеокарты или с энергоэффективной видеокартой типа GeForce GTX 1650. В этом случае вентилятор, установленный на выдув сзади, обеспечивает базовую вытяжку теплого воздуха и предотвращает перегрев на уровне корпуса.
Минимальная конфигурация вентиляции может использоваться в офисных ПК, где отсутствует высокая нагрузка на CPU и GPU. Также она допустима в компактных корпусах с пассивно охлаждаемыми компонентами (SSD, low-profile БП, APU без внешней видеокарты), где дополнительное охлаждение может быть избыточным или неэффективным из-за ограниченного пространства.
Однако одновентиляторная схема критично ограничена в системах с высокой плотностью тепла. Установка только одного вентилятора недопустима при использовании CPU с TDP выше 95 Вт, производительных видеокарт (RTX 3060 и выше), нескольких накопителей, а также при разгоне компонентов. При таких условиях единичный вентилятор не справляется с теплоотводом, что приводит к росту температуры внутри корпуса на 10–20 °C и снижению срока службы комплектующих.
Особенно критична нехватка вентиляции в корпусах с плохой продуваемостью – без перфораций на фронтальной панели или с глухими стенками. В этом случае даже один вентилятор на выдув не сможет создать направленный поток воздуха, и тепло будет накапливаться внутри. Для таких систем требуется минимум один вентилятор на вдув и один на выдув для обеспечения циркуляции.
Один вентилятор – компромисс для задач, не связанных с интенсивными вычислениями. При любых признаках перегрева или нестабильной работы компонентов следует немедленно рассматривать расширение системы охлаждения.
Ошибки при установке вентиляторов, снижающие охлаждение

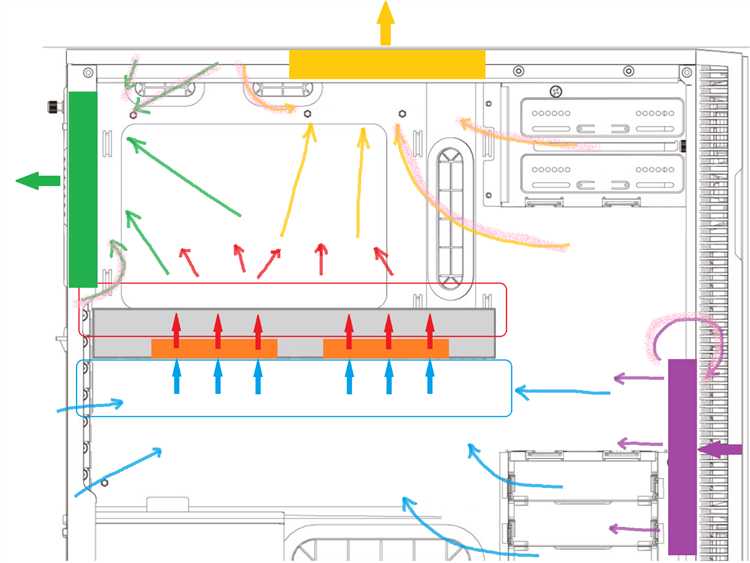

Неправильное расположение вентиляторов и ошибки в организации воздушного потока напрямую снижают эффективность охлаждения. Чаще всего встречаются следующие ошибки:
- Неправильное направление потока воздуха. Вентиляторы должны обеспечивать последовательное движение воздуха: передние и нижние – на всасывание, задние и верхние – на выдув. Ошибка в направлении приводит к застою горячего воздуха внутри корпуса.
- Избыточное количество выдувающих вентиляторов. Если вентиляторов на выдув больше, чем на всасывание, создаётся отрицательное давление, из-за которого корпус засасывает пыль через непредусмотренные отверстия, ухудшая охлаждение и вызывая загрязнение комплектующих.
- Установка вентиляторов на соседних позициях с одинаковым направлением. Это создает зону локального турбулентного потока и мешает равномерному охлаждению всех компонентов.
- Отсутствие вентиляции в местах с высокой тепловой нагрузкой. Например, недостаток вентиляции в области видеокарты или блока питания увеличивает локальный перегрев.
- Использование вентиляторов с разной скоростью без балансировки. Если один вентилятор работает значительно быстрее других, воздушный поток становится нерегулярным, что снижает эффективность отвода тепла.
- Загромождение пространства внутри корпуса. Кабели и компоненты, препятствующие движению воздуха, создают мёртвые зоны с застойным горячим воздухом.
Рекомендуется тщательно продумывать схему установки вентиляторов, обеспечивая равномерный и направленный воздушный поток, а также уделять внимание аккуратному управлению кабелями для снижения сопротивления воздуха.
Вопрос-ответ:
Сколько вентиляторов нужно поставить в корпус среднего игрового ПК?
Для типичного игрового компьютера среднего класса обычно достаточно трёх вентиляторов: два на всасывание спереди и один на выдув сзади. Такая конфигурация обеспечивает стабильный поток воздуха через корпус, охлаждая основные компоненты без излишнего шума и избыточного энергопотребления.
Можно ли обойтись одним вентилятором в корпусе, если процессор охлаждается жидкостной системой?
Если у вас установлена эффективная жидкостная система охлаждения с радиатором, один вентилятор в корпусе, обычно на выдув, может быть достаточным для удаления тёплого воздуха. Однако важно, чтобы корпус имел достаточное количество вентиляционных отверстий и чтобы внутрь поступал свежий воздух естественным путём. В противном случае из-за недостаточного притока воздуха компоненты могут перегреваться.
Как влияет форм-фактор корпуса на количество вентиляторов?
В компактных корпусах формата Mini-ITX обычно устанавливают 1–2 вентилятора из-за ограниченного пространства и меньшего количества компонентов. В больших корпусах ATX и E-ATX часто размещают 4 и более вентиляторов для эффективного распределения воздушных потоков. При этом нужно учитывать не только число, но и правильное расположение, чтобы воздух циркулировал равномерно.
Какие ошибки при установке вентиляторов могут снижать эффективность охлаждения?
Часто встречаются ошибки, такие как установка всех вентиляторов на всасывание или все — на выдув, что приводит к недостатку притока или вытяжки воздуха. Другой распространённый промах — неправильное направление вентиляторов, когда они не создают сквозного потока. Кроме того, блокировка воздушных потоков кабелями или пылью существенно снижает производительность системы охлаждения.
Как понять, что в корпусе недостаточно вентиляторов и нужно добавить ещё?
Повышение температуры ключевых компонентов — процессора, видеокарты или VRM — при стандартных нагрузках может говорить о недостаточном охлаждении. Также стоит обратить внимание на ощущение горячего воздуха внутри корпуса и шум вентиляторов, которые работают на пределе. В таких случаях добавление вентиляторов для улучшения притока или выдува поможет стабилизировать температуру и снизить нагрузку на уже установленные кулеры.
Сколько вентиляторов обычно устанавливают в стандартный корпус среднего размера?
Для корпуса среднего размера обычно достаточно трех вентиляторов: два на передней панели для подачи прохладного воздуха и один на задней панели для вытяжки горячего воздуха. Такая схема обеспечивает стабильную циркуляцию воздуха, что помогает поддерживать оптимальную температуру компонентов без избыточного шума и потребления энергии.
Как определить оптимальное количество вентиляторов для игрового ПК с мощным процессором и видеокартой?
Оптимальное число вентиляторов в игровом компьютере зависит от мощности комплектующих и особенностей корпуса. Обычно требуется как минимум четыре вентилятора: два спереди для забора холодного воздуха, один сверху или сбоку для вывода горячего, и один сзади для дополнительной вытяжки. Если система сильно нагревается, стоит добавить еще один или два вентилятора сверху для усиления оттока тепла. При этом важно правильно расположить все вентиляторы, чтобы воздушный поток проходил через основные зоны нагрева, а не создавал турбулентность.
