Пониженное давление в газопроводе – это значение, при котором параметры транспортировки газа отклоняются от нормативных, что может привести к сбоям в подаче, снижению эффективности работы оборудования и повышенному риску аварий. Для низкого и среднего давления в бытовых и коммунальных сетях критическим считается падение ниже 12–15 мбар, тогда как для магистральных систем высоких давлений нижний порог может составлять от 0,3 до 1 МПа в зависимости от категории сети.
Определение «низкого давления» всегда связано с типом газопровода: в системах низкого давления (до 0,005 МПа) снижение до 2 мбар или менее уже требует вмешательства. В распределительных сетях среднего давления (0,005–0,3 МПа) зафиксированные значения ниже 0,01 МПа также сигнализируют о нестабильности. Для газопроводов высокого давления (0,3–1,2 МПа) любое падение ниже проектной отметки более чем на 10–15 % требует анализа причин и технического реагирования.
К основным причинам пониженного давления относятся: засоры в трубопроводе, утечки, неисправности регуляторов давления, несоответствие пропускной способности сети фактическому потреблению, а также несанкционированный отбор газа. Регламентированная периодичность измерений и мониторинга позволяет обнаруживать отклонения и принимать корректирующие меры на раннем этапе.
Рекомендуется использовать манометры с точностью не ниже класса 1,5 для контроля давления в ключевых точках сети, особенно в период пикового потребления. При систематических отклонениях давления ниже установленных проектом значений необходимо проводить гидравлический расчет и ревизию оборудования редуцирования и распределения.

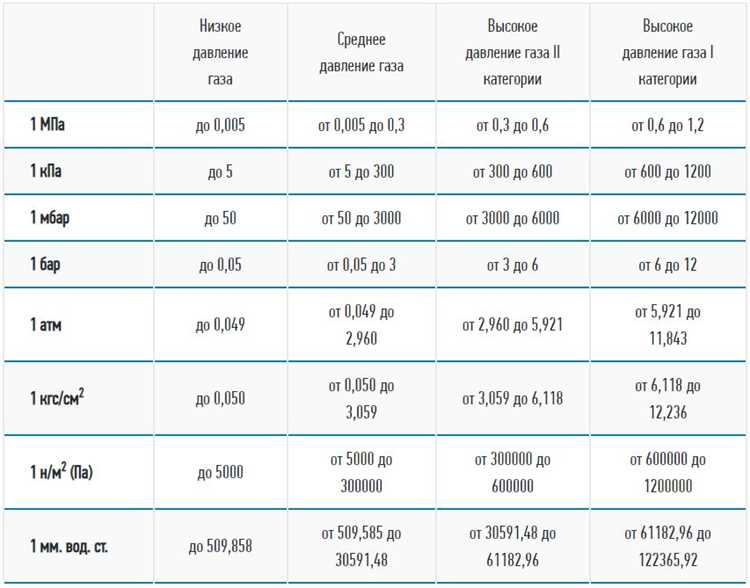

Какие значения давления классифицируются как низкие в газовых сетях
В газораспределительных системах низким считается давление до 0,005 МПа (50 мбар). Такое давление характерно для внутриквартальных и внутридомовых сетей, обслуживающих жилые здания и малые предприятия. Газ при таком давлении подаётся без дополнительного редуцирования, что упрощает конструкцию оборудования, но требует строгого контроля за утечками.
Для городской инфраструктуры с плотной застройкой типичным рабочим давлением является диапазон от 0,0012 до 0,005 МПа. При этом большинство бытовых газовых приборов рассчитано на давление около 0,0013 МПа (13 мбар), и отклонения от этой нормы могут приводить к неполному сгоранию топлива или нестабильной работе устройств.
Ниже 0,0012 МПа давление классифицируется как критически низкое. Такое значение может указывать на неисправность редуктора, частичную закупорку трубы, значительную утечку или превышенную нагрузку на участок сети. При падении давления ниже расчетных параметров необходима оперативная диагностика и возможное отключение участка до устранения причины.
Разграничение по категориям давления важно для правильного подбора оборудования, расчёта гидравлики системы и соблюдения норм безопасности. Установленные СНиП и ГОСТ чётко определяют пределы низкого давления и методы его контроля на всех этапах эксплуатации.
Чем отличается низкое давление в бытовом и промышленном газопроводе
В бытовых газопроводах низкое давление варьируется от 1,3 до 5 кПа. Оно рассчитано на обеспечение нормальной работы плит, котлов и водонагревателей в жилых помещениях. Система использует трубы малого диаметра и простые регуляторы давления, рассчитанные на стабильную подачу газа при небольших объёмах расхода.
В промышленном газопроводе низким считается давление до 300 кПа. Такая величина необходима для работы оборудования с высокими тепловыми нагрузками – печей, сушильных агрегатов, котельных установок. Промышленные сети включают крупноразмерные магистрали, многоступенчатые редукционные станции и автоматические системы контроля давления и безопасности.
Ключевое отличие – масштаб и динамика нагрузки. В бытовых условиях давление поддерживается на постоянном уровне с минимальными колебаниями. В промышленности допускаются значительные перепады, требующие оперативного реагирования для предотвращения сбоев технологических процессов.
Проектирование бытовых и промышленных систем учитывает разные нормативы и требования к надежности. В жилых домах при снижении давления ниже 1,2 кПа оборудование отключается для безопасности. В промышленных сетях снижение давления требует быстрой корректировки, иначе возможны остановки и аварии.
Как измеряют давление в газопроводе и какие приборы используют
Давление в газопроводе измеряют с помощью специализированных приборов, которые фиксируют разницу между давлением газа и атмосферным давлением или абсолютное значение давления внутри трубопровода.
Основные типы приборов для измерения давления в газовых сетях:
- Манометры – механические устройства с указателем, показывающим давление в кгс/см², МПа или бар. Используются для контроля на низком и среднем давлении, например, бытовых газопроводах.
- Дифференциальные манометры – измеряют разницу давления между двумя точками, применяются для оценки падения давления в линиях и фильтрах.
- Трансмиссионные датчики давления – преобразуют давление в электрический сигнал, удобны для автоматизированного контроля и удаленного мониторинга.
- Манометры с мембранным уплотнением – защищают механизм прибора от загрязнений и коррозии, часто применяются в агрессивных средах.
При измерениях важно соблюдать следующие рекомендации:
- Установка приборов на технически доступных участках газопровода с минимальным влиянием вибраций и температуры.
- Проверка и калибровка приборов не реже одного раза в год для обеспечения точности измерений.
- Использование защитных устройств (фильтров, ограничителей давления) для предотвращения повреждений измерительного оборудования.
- Выбор диапазона измерения прибора с запасом по максимальному рабочему давлению газопровода.
Для бытовых газопроводов чаще применяются манометры с диапазоном до 0,1–0,3 МПа, для промышленных – от 0,3 МПа и выше, в зависимости от категории объекта. В современных системах все чаще используют цифровые датчики давления с интерфейсами передачи данных для интеграции в системы диспетчеризации.
Нормативные показатели низкого давления по ГОСТ и СНиП
Согласно ГОСТ Р 54959-2012, низкое давление в газопроводах бытового назначения определяется в диапазоне от 0,001 до 0,005 МПа (от 10 до 50 мбар). Это значение актуально для сетей распределения газа, где обеспечивается стабильная подача при минимальном риске утечки и аварий.
В СНиП 42-01-2002 указывается, что для бытовых газопроводов низкое давление считается в пределах до 0,005 МПа, при этом минимальное рабочее давление не должно опускаться ниже 0,002 МПа (20 мбар) во избежание нарушения работы газового оборудования.
Для промышленных и коммунальных газовых систем ГОСТ 5542-87 выделяет низкое давление как значения до 0,01 МПа (100 мбар), при этом рекомендуемое минимальное давление поддерживается на уровне 0,005 МПа, что обеспечивает безопасность эксплуатации и соответствие требованиям пожарной безопасности.
Важно соблюдать нормативы по давлению, указанные в документации, чтобы обеспечить корректную работу оборудования и безопасность системы. Отклонение ниже установленных минимальных значений требует оперативного выявления причин и устранения неисправностей.
Что происходит при падении давления ниже допустимого уровня
Падение давления газа в трубопроводе ниже установленного нормативами уровня приводит к снижению производительности газового оборудования и ухудшению условий эксплуатации. Низкое давление нарушает стабильность подачи газа и вызывает ряд технических проблем.
- Снижение мощности горелок и котлов из-за недостаточного объёма газа, что приводит к неэффективному сгоранию топлива и повышенному расходу.
- Некорректная работа газовых счетчиков и автоматических регуляторов давления, что влияет на точность учёта и контроль подачи.
- Повышенный риск обратного горения или затухания пламени в бытовых и промышленных приборах.
- Возникновение нестабильности в работе газового оборудования с возможностью аварийных ситуаций из-за падения давления ниже минимально допустимого.
Рекомендуется регулярный мониторинг давления с помощью манометров и датчиков, а также своевременное обслуживание регуляторов и фильтров. При обнаружении отклонений давления ниже нормы необходимо оперативно проводить настройку и ремонт оборудования, чтобы избежать перебоев в подаче газа и обеспечить безопасность системы.
Как выявить участок газопровода с пониженным давлением
Для точного определения участка газопровода с пониженным давлением применяют систематическое измерение давления на ключевых контрольных точках. Оптимально использовать цифровые манометры с погрешностью не более 0,5% от измеряемого значения. Измерения проводят на входе и выходе каждого сегмента газопровода с интервалом не менее одного километра.
При значении разницы давления свыше 0,02 МПа на протяжённости до 1 км или 0,05 МПа на более длинных участках следует подозревать наличие утечки или засорения. Для локализации проблемного места применяют метод поэтапного отключения и восстановления сегментов с повторными измерениями давления после каждого изменения.
Использование акустических детекторов утечек и ультразвуковых приборов позволяет выявлять утечки, вызывающие падение давления. Дополнительно применяют автоматизированные системы мониторинга с датчиками давления и телеметрией, которые обеспечивают непрерывный контроль и мгновенное оповещение о снижении давления ниже нормативных значений.
Регулярный анализ данных измерений давления и сравнение с техническими паспортами газопровода помогает выявить участки с деградацией пропускной способности, вызванной коррозией или механическими повреждениями. В таких случаях требуется проведение ремонтных или профилактических работ для восстановления оптимального давления.
Какие причины могут вызвать понижение давления в системе
Основная причина снижения давления – утечки в трубопроводе, возникающие из-за коррозии, механических повреждений или негерметичных соединений. Протечки приводят к падению рабочего давления и ухудшению подачи газа.
Засоры и загрязнения внутри труб уменьшают пропускную способность, вызывая сопротивление потоку и снижение давления на выходе. Частицы ржавчины, пыль и другие отложения накапливаются особенно в местах с резкими изгибами и сужениями.
Неправильная регулировка или неисправность редукторов давления приводит к некорректной работе системы и падению параметров ниже допустимых норм.
Перегрузка сети из-за одновременного потребления большого объёма газа в нескольких точках снижает давление, особенно в удалённых участках магистрали.
Температурные колебания влияют на плотность газа, что изменяет давление. Холодные периоды могут привести к уменьшению давления из-за понижения давления насыщенных паров газа.
Использование труб и оборудования, не соответствующих проектным характеристикам, вызывает дополнительное гидравлическое сопротивление и утраты давления.
Нарушения в работе компрессорных станций, ответственных за поддержание давления, ведут к его снижению в сетях среднего и высокого давления.
Постоянный мониторинг и своевременное техническое обслуживание снижает риск понижения давления и продлевает срок службы газопровода.
Что делать при обнаружении пониженного давления в газопроводе
Первым шагом при обнаружении пониженного давления следует проверить показания манометров на нескольких контрольных точках газопровода для точного определения участка с аномалией.
Если давление снижается ниже нормативных значений, необходимо немедленно ограничить подачу газа для предотвращения аварийных ситуаций и снижения эффективности оборудования.
Следует визуально осмотреть газопровод и арматуру на предмет утечек, повреждений, коррозии и неправильной работы запорной арматуры. Использование специализированных газоанализаторов поможет выявить места утечки.
Проверить состояние фильтров и регуляторов давления, поскольку их засорение или неисправность часто становится причиной падения давления.
При отсутствии внешних дефектов провести диагностику внутреннего состояния трубопровода с помощью методов неразрушающего контроля: ультразвукового или эндоскопического обследования.
В случае подтверждения технической неисправности необходимо вызвать специалистов газовой службы для проведения ремонта или замены поврежденных элементов.
Параллельно фиксировать данные о снижении давления, времени и условиях для последующего анализа и предотвращения повторных сбоев.
Запрещено самостоятельно проводить вмешательства в газовую сеть без квалифицированных специалистов и разрешения обслуживающей организации.
Вопрос-ответ:
Как определить, что давление в газопроводе является пониженным?
Пониженным давление считается, если показатели на манометрах значительно ниже установленных норм для данного типа газопровода. Для бытовых систем это обычно давление ниже 0,005 МПа, а для магистральных – значения зависят от проектных параметров. Если давление не соответствует эксплуатационным требованиям, это свидетельствует о снижении уровня и требует проверки оборудования и трубопроводов на утечки или засоры.
Какие последствия могут возникнуть из-за низкого давления газа в системе?
Снижение давления ведёт к нестабильной работе газового оборудования, ухудшению горения и снижению тепловой отдачи. В бытовых условиях это проявляется в слабом пламени или его полном отсутствии на плитах и котлах. На производстве снижение давления может привести к простою оборудования и увеличению риска аварийных ситуаций. Также возможны перебои в подаче газа потребителям.
Какие технические нормы регулируют минимальные значения давления в газопроводах?
Технические регламенты и государственные стандарты устанавливают предельные значения давления для различных категорий газопроводов. Например, СНиП и ГОСТ содержат точные параметры для низкого, среднего и высокого давления. Для бытовых сетей минимальные значения могут составлять 0,003–0,005 МПа, а для магистральных систем нормативы зависят от протяжённости и назначения трубопровода.
Какие причины обычно приводят к снижению давления в газопроводе?
Основными факторами понижения давления считаются утечки в трубах, загрязнение или засоры, износ оборудования, неправильная настройка регуляторов и резкое увеличение потребления газа. Иногда снижение вызвано техническими сбоями на компрессорных станциях или изменениями в параметрах подачи газа на магистральных участках.
Какие методы позволяют оперативно выявить участок газопровода с пониженным давлением?
Для локализации проблемного участка применяют манометрический контроль на различных точках сети, использование электронных датчиков давления и специализированное диагностическое оборудование. Сравнение показаний позволяет выявить участки с отклонением от нормы. В некоторых случаях используют метод акустического контроля для обнаружения утечек, которые вызывают падение давления.
