3D сход развал – это метод регулировки углов установки колёс с применением трёхмерной визуализации, обеспечивающей высокую точность измерений. В отличие от устаревших оптических или лазерных технологий, современное 3D-оборудование использует цифровые камеры и мишени с кодами, позволяющие фиксировать положение колёс в реальном времени с точностью до десятых долей миллиметра.
Система 3D сход-развала состоит из стендового блока с двумя или четырьмя камерами, набора отражающих мишеней, а также программного обеспечения, которое в автоматическом режиме анализирует углы схождения, развала, кастера и другие параметры. Углы сравниваются с заводскими допусками, загруженными в базу данных по конкретным моделям автомобилей. Оператор получает чёткие рекомендации по регулировке.
Работа начинается с установки мишеней на колёса и считывания положения автомобиля. Далее производится откат для компенсации биения дисков, и только после этого запускается измерительный цикл. Сама процедура регулировки длится от 20 до 40 минут, при условии отсутствия серьёзных механических дефектов в подвеске.
Результат качественной настройки – точное управление, равномерный износ шин, снижение нагрузки на элементы рулевого управления и подвески. Для автомобилей с адаптивными системами стабилизации или ассистентами движения по полосе точность регулировки становится критически важной. Поэтому 3D технология применяется в сервисных центрах, работающих с современными транспортными средствами, включая электромобили и гибриды.
Принцип работы 3D технологии измерения углов установки колёс
3D технология измерения углов установки колёс основана на трёхмерном оптическом анализе положения каждого колеса относительно геометрической оси транспортного средства. В отличие от традиционных методов с контактными измерительными головками, здесь используются высокоточные камеры и маркированные мишени, закрепляемые на ободах или шинах.

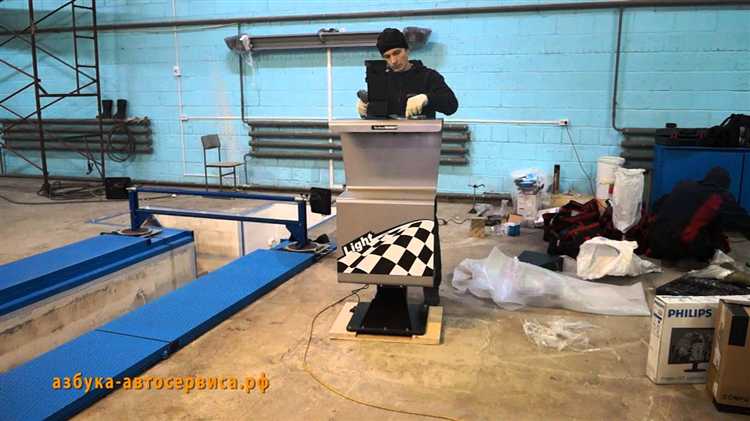

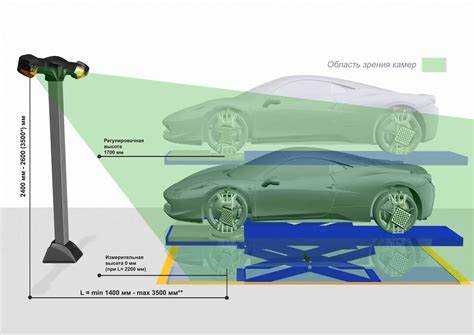

Комплекс оснащён двумя или четырьмя камерами, размещёнными на стойках или перекладине. Каждая камера отслеживает положение отражающих мишеней в пространстве. Система обрабатывает полученные изображения и рассчитывает пространственные координаты мишеней, формируя трёхмерную модель текущего положения каждого колеса. Точность измерения достигается за счёт непрерывного съёма данных с частотой до 60 кадров в секунду и алгоритмов калибровки, учитывающих искажения оптики и возможные перекосы платформы.
После инициализации оператор выполняет прокатку автомобиля для фиксации прямолинейного движения. На этом этапе программа определяет фактическое направление движения и вычисляет развал, схождение и кастер на основе разницы между теоретическими и реальными осями. Расчёты производятся с точностью до 0,01 градуса.
Результаты отображаются в режиме реального времени с цветовой индикацией отклонений от заводских параметров. Это упрощает процесс регулировки – мастер видит, в каком направлении необходимо изменить геометрию подвески. Поддержка баз данных производителей позволяет автоматически загружать заводские значения для конкретной модели автомобиля без ручного ввода.
Для повышения надёжности измерений рекомендуется использовать не менее двух мишеней на ось и регулярно проводить поверку оборудования. Также важно исключать посторонние отражающие предметы в зоне съёма, так как они могут вносить искажения в анализ изображения.
Чем отличается 3D сход развал от классических методов регулировки
3D сход развал отличается от традиционных методов точностью измерений, скоростью диагностики и способом фиксации параметров. Вместо оптических или лазерных датчиков, система использует трёхмерное позиционирование с камерами и мишенями, что исключает влияние человеческого фактора при установке оборудования.
- В 3D-системах применяется сразу несколько камер (чаще всего две или четыре), установленных на стойках. Они фиксируют пространственное положение отражающих мишеней, установленных на каждом колесе. Изображения обрабатываются в реальном времени.
- Классические технологии (лазерные или оптические) требуют ручной установки измерительных головок и часто страдают от накопления погрешностей из-за износа оборудования или неплотной фиксации.
Важное отличие – способ обработки данных. 3D-комплекс мгновенно определяет параметры углов установки, включая схождение, развал, кастор и углы продольного наклона, в автоматическом режиме, без необходимости предварительного расчёта и выравнивания по шкалам.
Также стоит учитывать, что:
- 3D-системы автоматически компенсируют биение колёс за счёт прокатки автомобиля вперёд и назад.
- Классические методы требуют ручной компенсации, что увеличивает время настройки и вероятность ошибки.
- Погрешность измерения в 3D-технологии составляет не более ±0,01°, в то время как у устаревших аналогов – до ±0,1°.
Если необходимо работать с широким модельным рядом автомобилей, в том числе с нестандартной геометрией, 3D-комплекс даёт преимущество за счёт встроенной базы данных и автоматической корректировки параметров под конкретную марку и модель.
Какие параметры колёс регулируются при 3D сход развале

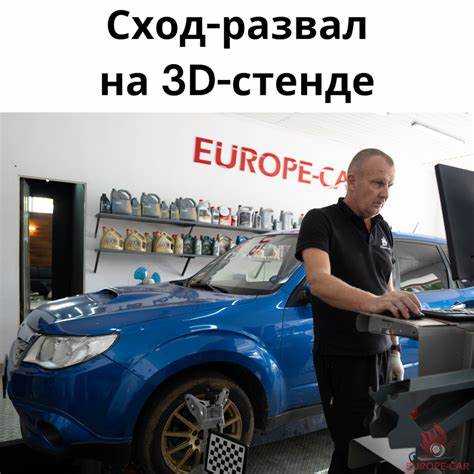

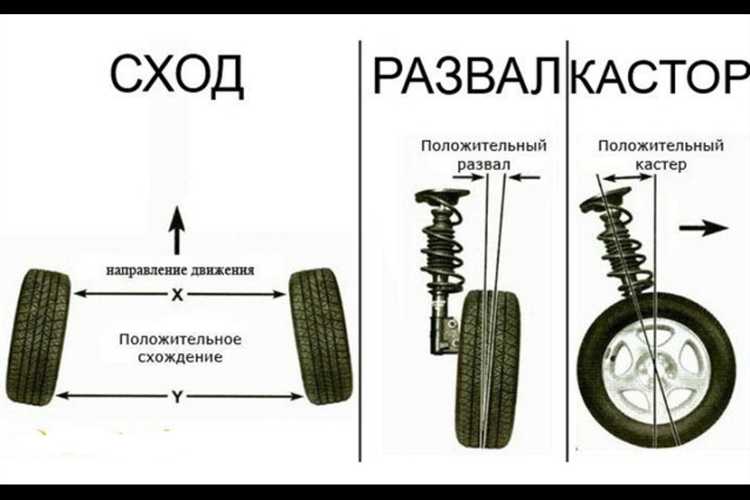

Схождение – это разница расстояний между передними и задними краями передней или задней пары колёс. Схождение может быть положительным (колёса направлены друг к другу) или отрицательным (развёрнуты наружу). Его настройка необходима для обеспечения стабильного прямолинейного движения и минимизации сопротивления качению. Неправильное схождение вызывает увод автомобиля и неравномерный износ шин по кромке.
Продольный наклон оси поворота (кастер) – угол между вертикалью и осью, проходящей через шаровые опоры стойки. Положительный кастер (с наклоном назад) обеспечивает возврат руля в нулевое положение и повышает курсовую устойчивость. Он не регулируется на всех автомобилях, но при возможности настройки его следует учитывать при комплексной регулировке.
Угол поперечного наклона оси поворота – геометрический параметр, влияющий на развал колеса при повороте руля. Обычно не регулируется отдельно, но отображается в отчёте 3D-измерений. Значительные отклонения могут свидетельствовать о деформациях подвески.
Разность углов поворота колёс проверяется при повороте руля и необходима для оценки правильности геометрии рулевого управления. Отклонения от нормы указывают на износ компонентов или следы аварийного вмешательства.
Технология 3D позволяет одновременно анализировать все параметры и выявлять даже незначительные отклонения. Регулировку выполняют только по тем значениям, которые предусмотрены конструкцией подвески и соответствуют спецификации производителя.
Как проходит процедура 3D измерения и настройки
Перед началом процедуры автомобиль устанавливается на специализированный подъёмник с возможностью фиксации положения колёс. Колёса должны быть выровнены и надежно зафиксированы, чтобы исключить люфты и погрешности при измерении.

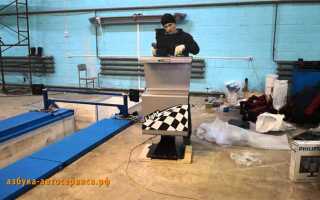

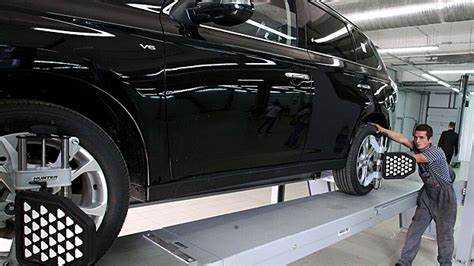

На каждое колесо монтируются мишени с отражающими элементами. Эти мишени используются камерами 3D-стенда для захвата их положения в пространстве. Система автоматически распознаёт координаты каждого элемента и строит виртуальную модель текущего положения колёс относительно геометрии кузова.
Оператор запускает калибровочный цикл, в ходе которого производится вращение колёс. Это необходимо для точного определения центра оси и расчёта биения. После завершения вращения система формирует отчёт по текущим углам установки: развал, схождение, кастер, а также дополнительные параметры, если поддерживаются конкретной моделью стенда.
На экране отображаются значения отклонений от заводских норм. При необходимости оператор приступает к регулировке. Регулировочные работы проводятся на передней и задней осях – в зависимости от конструкции подвески. Процесс включает в себя изменение длины рулевых тяг, перемещение рычагов или корректировку положения подрамников.
После каждого изменения проводится повторное измерение – данные обновляются в реальном времени. Это позволяет контролировать точность настройки и исключить случайные ошибки. Когда все значения соответствуют допускам производителя, система сохраняет результаты, а оператор может распечатать итоговый протокол с полными параметрами до и после регулировки.
Требования к оборудованию и условиям для 3D диагностики
Для корректной работы 3D системы сход-развала требуется специализированный стенд, включающий в себя комплект высокоточных камер (обычно три или четыре) с возможностью пространственного позиционирования. Камеры фиксируются на жёсткой раме и должны обеспечивать стабильное изображение без дрожания. Разрешение камер должно быть не ниже 2 Мп, а частота обновления – не менее 30 кадров в секунду.
Обязательное условие – наличие мишеней с высокоточной графикой, которые крепятся на колёса. Они должны быть строго калиброваны под конкретную модель стенда и не иметь повреждений или загрязнений. Геометрия мишеней не должна нарушаться в процессе эксплуатации.
Рабочая зона стенда требует ровной площадки с отклонением не более ±1 мм на метр. Освещение должно быть равномерным, избегая теней и бликов на мишенях, особенно при использовании пассивных отражающих маркеров. Рекомендуется использовать свет с цветовой температурой от 4000K до 5500K и без пульсации.
Минимальные размеры зоны обслуживания: ширина – 4 м, длина – 6 м, высота – от 3 м до камер. Стены и потолок не должны содержать зеркальных и блестящих поверхностей, которые могут повлиять на точность считывания.
Компьютерная часть комплекса должна включать в себя промышленный ПК с процессором не ниже Intel i5, оперативной памятью от 8 ГБ и SSD-диском. Операционная система – Windows 10 или выше. Все обновления драйверов и программного обеспечения должны быть актуальны, так как от этого зависит корректность обработки данных.
Регулярная калибровка оборудования – обязательное требование. При смещении камер, замене мишеней или обновлении ПО требуется повторная процедура калибровки по заводским протоколам. Оператор обязан пройти обучение работе с конкретной моделью стенда и уметь выполнять базовую диагностику неполадок.
Несоблюдение перечисленных условий приводит к искажению данных и некорректным результатам измерений.
Когда необходимо проводить 3D сход развал
Проведение 3D сход развала требуется после замены или ремонта подвески, рулевого управления, а также после аварий, затронувших ходовую часть. Корректная регулировка параметров колес обязательна при покупке подержанного автомобиля, чтобы выявить скрытые дефекты углов установки.
Рекомендуется выполнять 3D сход развал при смене шин или дисков, особенно если отличаются размеры или профиль. После продолжительной эксплуатации более 15-20 тысяч километров проводится плановая проверка для выявления износа деталей и контроля углов установки колес.
Регулировка необходима при появлении неравномерного износа шин, ухудшении управляемости, тянущем эффекте автомобиля в сторону, вибрациях или посторонних звуках при движении. Точная настройка углов предотвращает повышенный расход топлива и обеспечивает оптимальное сцепление с дорогой.
При установке дополнительного оборудования, влияющего на подвеску, 3D сход развал помогает адаптировать параметры колес к новым условиям эксплуатации. В зимний период проверка особенно актуальна после поездок по сложным дорогам с выбоинами и наледью.
Чем грозит несоответствие углов установки колёс
Несоответствие углов установки колёс приводит к неравномерному износу шин. При неправильном развале износ происходит на внутренней или внешней стороне протектора, сокращая ресурс покрышек на 20–30%.
Неправильный схождение вызывает ухудшение управляемости и повышенную нагрузку на рулевой механизм. В результате автомобиль может тянуть в сторону, что увеличивает усталость водителя и риск аварийных ситуаций.
Угол кастера влияет на устойчивость на скорости и возврат рулевого колеса в исходное положение. Его нарушение приводит к снижению курсовой устойчивости и ухудшению реакции автомобиля на рулевые команды.
Ошибки в настройке углов увеличивают нагрузку на подвеску, ускоряя износ её компонентов: шаровых опор, амортизаторов и сайлентблоков. Это повышает вероятность поломок и требует дополнительных затрат на ремонт.
Игнорирование точной регулировки повышает расход топлива на 5–7% из-за увеличенного сопротивления качению и неправильного контакта шин с дорогой.
Для предотвращения этих проблем рекомендуется проводить 3D сход-развал не реже одного раза в год или после серьёзных ударов в подвеску, а также после замены шин или ремонтов рулевого управления.
На что обратить внимание при выборе сервиса с 3D стендом
Точность оборудования. Современные 3D стенды используют камеры высокой четкости и лазерные сканеры, обеспечивающие погрешность не более 0,01°. Наличие калибровки стенда перед каждой процедурой обязательна для корректных измерений.
Опыт специалистов. Регулировка углов установки требует знаний конструкции подвески конкретной марки и модели автомобиля. Убедитесь, что в сервисе работают мастера с практикой работы на 3D системах не менее года.
- Проверка отзывов и рекомендаций клиентов, особенно по точности и долговечности результата;
- Возможность диагностики подвески и рулевого управления для выявления скрытых дефектов;
- Использование фирменного программного обеспечения с базой заводских допусков и настроек;
- Срок гарантии на выполненную работу и настройки;
- Скорость выполнения процедуры и наличие предварительной записи;
- Прозрачность стоимости услуг без скрытых доплат;
- Наличие дополнительных услуг – проверка состояния шин, балансировка колес.
Техническое оснащение. Помимо самого 3D стенда, важно наличие современного подъемника, обеспечивающего удобный доступ к подвеске, и инструментов для точной регулировки.
Условия обслуживания: помещение с ровным полом, хорошим освещением и контролем температуры, что влияет на стабильность результатов измерений.
Обязательно уточните, включена ли в процедуру повторная проверка после пробного заезда для подтверждения стабильности настроек.
Вопрос-ответ:
Что такое 3D сход развал и чем он отличается от обычной регулировки?
3D сход развал — это способ измерения и настройки углов установки колёс автомобиля с помощью специальных приборов, которые создают трёхмерную модель положения каждой шины. В отличие от классических методов, здесь используются камеры и датчики, фиксирующие точное положение колёс в пространстве. Это позволяет добиться более точных параметров, улучшить устойчивость машины и снизить износ покрышек.
Как проходит процедура 3D сход развала и сколько времени занимает?
Процесс начинается с установки на колёса специальных датчиков или мишеней, после чего автомобиль ставят на платформу с измерительными камерами. Камеры фиксируют положение всех четырёх колёс одновременно и передают данные на компьютер. Там происходит анализ углов наклона, развала и схождения. Настройка проводится с помощью регулировочных элементов подвески. Обычно вся процедура занимает от 20 до 40 минут, в зависимости от сложности и типа автомобиля.
Какие показатели регулируют при 3D сход развале и почему это важно?
Регулируются параметры развала, схождения и кастера колёс. Развал — угол наклона колеса относительно вертикальной оси, схождение — угол, под которым колёса направлены внутрь или наружу относительно друг друга, кастер — угол наклона рулевой оси. Правильная настройка этих углов помогает равномерно распределять нагрузку на шины, улучшает управляемость, снижает вибрации и предотвращает преждевременный износ деталей подвески.
Какие признаки указывают на необходимость проведения 3D сход развала?
Если машина тянет в сторону при движении по ровной дороге, ощущается вибрация или нестабильность руля, повышается износ покрышек с одной стороны, либо после ремонта подвески или аварии, стоит проверить углы установки колёс. Также рекомендуется проверять состояние схода и развала после замены шин или если появились подозрения на деформацию элементов подвески.
