Соединительный колпачок для проводов как пользоваться

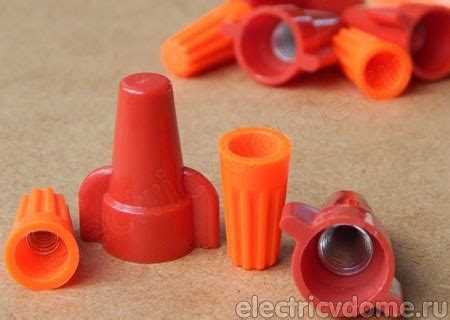

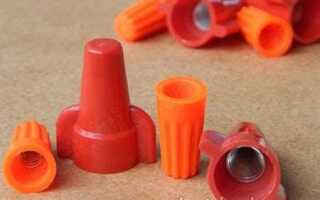

Соединительный колпачок используется для быстрого и надежного объединения электрических проводов без пайки. Основное его назначение – обеспечить устойчивый контакт и исключить риск короткого замыкания. На практике такие колпачки особенно востребованы при монтаже распределительных коробок, в осветительных приборах, а также при подключении бытовой техники и розеток.

Выбор колпачка зависит от сечения проводов и их количества. Например, для двух медных жил диаметром 1,5 мм² подойдёт колпачок типа СИЗ-2, в то время как для четырех алюминиевых жил сечением 2,5 мм² потребуется СИЗ-4 или аналог. Недопустимо использовать изделие «на глаз» – это снижает надежность контакта и повышает риск перегрева.

При монтаже важно соблюдать технологию: зачищенные концы проводов скручиваются по часовой стрелке, после чего на скрутку накручивается колпачок до упора. Некоторые модели имеют внутри металлическую вставку, улучшающую контакт и повышающую механическую прочность соединения. Для влажных помещений рекомендуется применять колпачки с герметизирующей пастой внутри.

Использование колпачков оправдано в сетях с напряжением до 380 В при токах до 32 А, если иное не указано в технической документации. Важно учитывать, что они не предназначены для многократного использования – повторное применение после снятия недопустимо, так как снижается надежность фиксации и контакт может ослабнуть.

Когда использовать соединительный колпачок вместо других способов соединения

Соединительные колпачки целесообразно применять при работе с медными одножильными и многожильными проводами сечением до 6 мм², когда требуется быстрое, компактное и надёжное соединение без использования пайки, клеммных колодок или сварки. Это особенно актуально при монтаже в ограниченном пространстве, например, в распаечных коробках, где важно минимизировать объем соединений.

Колпачки наиболее эффективны при соединении проводов одинакового сечения в системах освещения, розеточных группах и низковольтных цепях (до 400 В), где ток не превышает 32 А. Их можно использовать в жилых и коммерческих помещениях, в том числе для скрытой проводки, при условии, что используется негорючий или самозатухающий материал колпачка (например, полиамид с добавками, устойчивыми к температуре до 105 °C).

По сравнению с клеммами WAGO и винтовыми зажимами, колпачки выигрывают в условиях, когда требуется соединить от 2 до 5 проводов быстро и без инструментов, кроме бокорезов. Времени на монтаж уходит значительно меньше, а риск ослабления контакта при вибрациях минимален при условии правильного скручивания и закручивания колпачка по часовой стрелке с усилием до упора.

Не следует использовать колпачки в условиях высокой влажности, агрессивной среды (щелочи, кислоты, пыль) и в распределительных коробках без защиты от конденсата. Также они не подходят для алюминиевых проводов без предварительной обработки антиокислительной пастой, так как риск окисления и ослабления контакта возрастает.

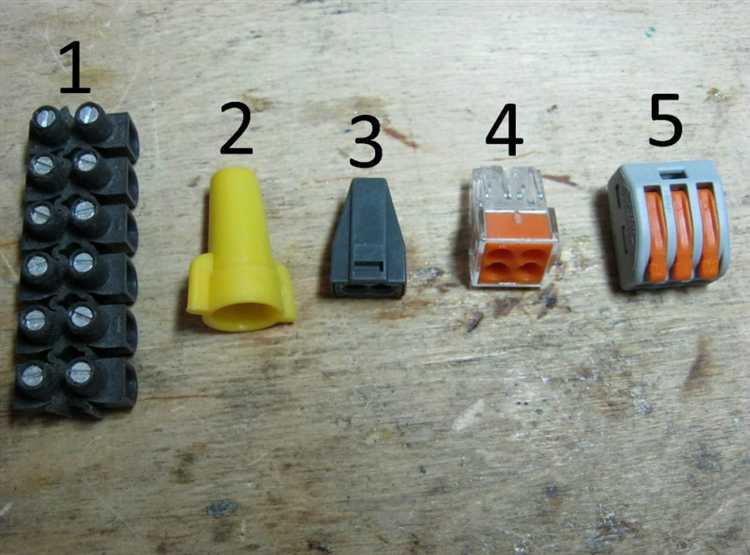

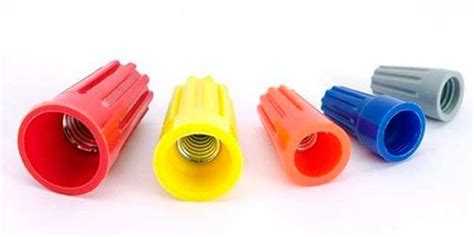

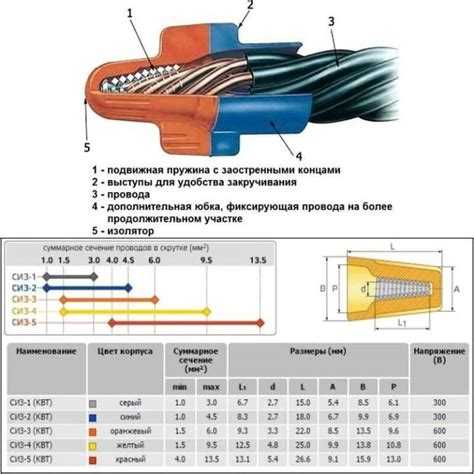

Подбор размера колпачка в зависимости от сечения и количества проводов

Неправильный подбор размера соединительного колпачка может привести к ненадёжному контакту, перегреву и последующему повреждению изоляции. Основной ориентир при выборе – суммарное сечение всех соединяемых жил и их количество.

Для оценки необходимо сложить сечения всех проводов, участвующих в соединении. Например, при соединении трёх медных жил с сечением 1,5 мм² каждое, суммарное сечение составит 4,5 мм². Колпачок должен быть рассчитан минимум на такую нагрузку с учетом плотного, но не чрезмерного прилегания.

• Для двух-трёх жил сечением до 1,0 мм² подходят малые колпачки (условно маркируются как «мини» или «0»).
• Суммарное сечение от 2 до 6 мм² требует применения колпачков среднего размера. Они обозначаются как «1» или «2» в зависимости от производителя.
• Для соединений от 4 до 10 мм² применяются крупные модели – маркировка «3» или «4».
• Если используются многожильные гибкие провода, учитывается не только сечение, но и увеличенный объём изоляции – колпачок должен иметь запас по внутреннему диаметру.

Многие производители указывают на упаковке допустимые диапазоны: минимальное и максимальное количество проводов определённого сечения. Игнорировать эти рекомендации нельзя – недогруженный колпачок не обеспечит надёжного контакта, а перегруженный вызовет деформацию изоляции и риск короткого замыкания.

Перед окончательной установкой рекомендуется выполнить пробную посадку: провода должны входить в колпачок без усилий, а при закручивании обеспечивать тугой и равномерный прижим по всей длине скрутки.

Подготовка проводов перед установкой соединительного колпачка

Перед монтажом соединительного колпачка необходимо тщательно зачистить изоляцию с проводов на длину от 10 до 15 мм, в зависимости от типа колпачка и количества жил. Использование бокорезов или стриппера обеспечивает ровный срез без повреждения токопроводящих жил.

При работе с многожильными проводами каждую жилу нужно аккуратно выровнять и, при необходимости, скрутить в плотный пучок. Если провода разной толщины, их предварительно уравнивают по длине зачищенного участка, чтобы обеспечить надежный контакт внутри колпачка.

Окисленные и поврежденные участки жил подлежат удалению. Если провод ранее использовался, необходимо обрезать участок с видимыми следами коррозии или деформации. Повторное использование уже скрученных проводов без зачистки приводит к нестабильному соединению.

Для алюминиевых проводов важно удалить слой окислов с помощью специальной щетки и нанести контактную пасту для предотвращения последующего окисления. Медные провода также требуют чистой поверхности, особенно при соединении с алюминием.

После зачистки все провода должны быть сухими, чистыми и обезжиренными. Использование влажных или загрязненных жил существенно снижает надежность соединения и увеличивает риск нагрева.

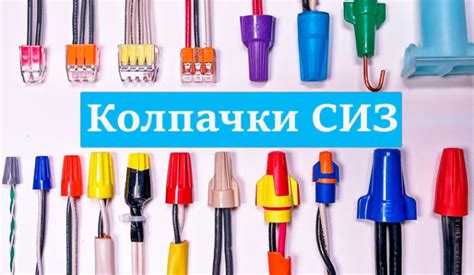

Пошаговая инструкция по монтажу соединительного колпачка вручную

1. Очистить жилы проводов от изоляции на длину 10–12 мм. Использовать для этого стриппер или бокорезы, избегая повреждения металла жил.

2. Скрутить жилы между собой по направлению по часовой стрелке. Скрутка должна быть плотной и ровной по всей длине оголённого участка. Допустимо скручивать до пяти медных жил одного сечения.

3. Подобрать колпачок подходящего размера: он должен входить с усилием и охватывать весь участок скрутки. Если колпачок не держится плотно или не закрывает скрутку полностью – заменить на меньший или больший размер соответственно.

4. Установить колпачок на скрутку, прижимая его и одновременно вращая по часовой стрелке до упора. Вращение обеспечивает равномерное распределение давления и надёжный контакт между жилами.

5. Убедиться, что колпачок сидит прочно, не сползает и не прокручивается. Из под обода не должно выступать оголённого провода. При необходимости обрезать лишние жилы и повторить установку.

6. Проверить соединение на прочность лёгким потягиванием каждого провода. При правильно выполненном монтаже жилы не двигаются, а колпачок остаётся неподвижным.

После завершения установки рекомендуется визуально осмотреть соединение и при необходимости изолировать дополнительно термоусадочной трубкой в местах повышенной влажности или вибрации.

Как проверить надежность соединения после установки колпачка

Далее примените легкое механическое воздействие – аккуратно покачайте каждый провод в месте соединения. Отсутствие движения свидетельствует о плотном контакте и надежной фиксации.

Для оценки электрического контакта используйте мультиметр в режиме измерения сопротивления. Значение должно быть минимальным, близким к нулю, что подтверждает низкое сопротивление на стыке.

Дополнительно рекомендуется проверить цепь под нагрузкой, чтобы выявить возможные перегревы. После включения нагрузки локальный нагрев в зоне соединения не должен превышать 30–40 °C выше температуры окружающей среды.

При сомнениях проведите проверку методом тепловизионного контроля или инфракрасным термометром – нагрев выше нормы укажет на плохой контакт и необходимость повторного монтажа.

Наконец, убедитесь в отсутствии искрения или запаха гари при подаче напряжения. Отсутствие этих признаков подтверждает правильность и безопасность соединения.

Ошибки при применении колпачков и как их избежать

Основная ошибка – неправильный выбор размера колпачка. Использование слишком маленького колпачка приводит к неплотному соединению и риску короткого замыкания, слишком большого – снижает механическую надежность. Для каждого сечения и количества жил существует оптимальный тип колпачка, который должен строго соответствовать инструкции производителя.

Неправильная подготовка проводов – частая причина плохого контакта. Недостаточное снятие изоляции или неровный срез жилы ухудшают плотность скрутки и затрудняют фиксацию внутри колпачка. Снимать изоляцию следует ровно на длину, рекомендованную для конкретного типа колпачка, обычно 10-15 мм.

Отсутствие качественной скрутки жил перед установкой колпачка ведет к ослаблению контакта и появлению искр. Скрутку нужно выполнять плотно, с минимальным количеством оборотов, чтобы жилы не разбегались и равномерно входили в соединительный колпачок.

Некорректное затягивание колпачка также приводит к ненадежному соединению. Колпачок необходимо закручивать вручную до упора, без применения инструментов, чтобы не повредить пластиковый корпус и не раздавить жилы.

Использование колпачков в средах с повышенной влажностью без дополнительной герметизации способствует коррозии контакта. В таких случаях рекомендуется применять колпачки с защитой от влаги или дополнительно обрабатывать соединение влагостойкими средствами.

Ошибкой является также смешивание проводов из разных металлов (например, медь и алюминий) без специализированных переходных колпачков. Это вызывает гальваническую коррозию и повышенное сопротивление. Для таких случаев нужны колпачки с контактными вставками, рассчитанными на разные металлы.

Для предотвращения ошибок следует внимательно изучать технические характеристики колпачков, соблюдать рекомендации по подготовке и монтажу, использовать подходящие инструменты и контролировать качество соединения визуально и с помощью тестеров напряжения и сопротивления.

Использование соединительных колпачков в распределительных коробках

В распределительных коробках соединительные колпачки применяются для быстрого и надежного объединения многожильных и одножильных проводов. Колпачки обеспечивают плотный контакт и механическую фиксацию, что снижает риск окисления и ослабления соединения со временем.

При выборе колпачков важно учитывать суммарное сечение и количество проводников в одном соединении. Для увеличенного количества жил рекомендуются колпачки с большим внутренним объемом и плотной пружиной внутри, обеспечивающей равномерное давление на провода.

Перед установкой необходимо тщательно зачистить изоляцию на длину 10–15 мм, выровнять и скрутить жилы. Затем вставить скрутку в колпачок до упора и вращать по часовой стрелке до тугой фиксации. Несоблюдение этого порядка приводит к ненадежному контакту и возможным перегревам.

В распределительных коробках важно оставлять достаточно пространства для монтажа, чтобы не повредить колпачок и избежать механических напряжений на соединение. При большом числе соединений рекомендуется использовать колпачки разных размеров, маркированные по номинальному сечению, для быстрого ориентирования.

Использование соединительных колпачков снижает время монтажа и упрощает диагностику: при необходимости колпачок легко отворачивается без повреждения жил. Это особенно актуально в условиях частых изменений схемы или ремонта.

Вопрос-ответ:

Как правильно выбрать соединительный колпачок для разных типов проводов?

Выбор колпачка зависит от сечения и количества соединяемых проводов. Нужно учитывать максимально допустимый диаметр жил, материал колпачка и совместимость с типом изоляции. Для многожильных проводов лучше подбирать колпачки с внутренней пружиной, обеспечивающей надежный контакт. Также важно соблюдать рекомендации производителя по диапазону сечений, указанные на упаковке.

Какие ошибки чаще всего допускают при установке соединительного колпачка, и как их избежать?

Частая ошибка — недостаточная очистка проводов от изоляции, что приводит к плохому контакту. Иногда жилы не скручивают перед установкой, из-за чего соединение получается ненадежным. Еще одна распространённая ошибка — использование колпачков неподходящего размера, что ведёт к ослаблению контакта и возможному перегреву. Для надежности важно тщательно зачистить провода, скрутить их и подобрать колпачок по размеру.

Можно ли использовать соединительные колпачки для соединения проводов разного сечения?

Да, многие модели колпачков рассчитаны на широкий диапазон сечений, что позволяет соединять жилы разного диаметра. Однако важно, чтобы максимальный суммарный диаметр проводов не превышал заявленный предел колпачка. При соединении проводов с большим разбросом по сечению рекомендуется выбирать колпачки с более гибкой внутренней конструкцией или использовать дополнительные переходные элементы для обеспечения плотного контакта.

Как проверить надежность соединения после установки соединительного колпачка?

Для проверки достаточно легкого натяжения проводов — соединение не должно рассыпаться или проваливаться внутрь колпачка. Можно использовать мультиметр для измерения сопротивления в месте соединения — оно должно быть минимальным и стабильным. Визуально стоит убедиться, что колпачок плотно сидит и не имеет зазоров. При больших нагрузках полезно проверить температуру соединения после включения нагрузки.

В каких ситуациях соединительный колпачок является предпочтительным вариантом для соединения проводов?

Колпачки удобны для быстрого и безопасного соединения проводов без пайки и специальных инструментов. Они подходят для распределительных коробок, временных соединений, а также в местах, где требуется надежная изоляция и возможность последующего демонтажа. Особенно полезны при работе с гибкими многожильными проводами и в случаях, когда необходимо объединить несколько жил в одной точке.

Для каких типов проводов подходят соединительные колпачки?

Соединительные колпачки применимы для проводов с медными жилами, как одножильных, так и многожильных. Они обычно используются для проводов сечением от 0,5 до 6 мм², но точные размеры зависят от модели колпачка. Колпачки обеспечивают надежное механическое и электрическое соединение, защищая контакты от окисления и короткого замыкания. Для алюминиевых проводов требуется особый подход и чаще используются специальные колпачки или другие способы соединения.

Какие ошибки чаще всего допускают при использовании соединительных колпачков и как их избежать?

Одна из распространенных ошибок — недостаточная зачистка проводов, когда изоляция удаляется слишком мало или слишком много, что ухудшает контакт и снижает надежность соединения. Еще одна ошибка — применение колпачка не по размеру: слишком маленький колпачок не сможет зафиксировать все жилы, а слишком большой — не обеспечит плотного контакта. Также важно скручивать провода перед установкой колпачка, чтобы обеспечить плотное соединение. Чтобы избежать этих ошибок, необходимо аккуратно снять изоляцию на длину, указанную в инструкции к колпачку, плотно скрутить жилы и подобрать колпачок согласно сечению и количеству проводов.
