Сухой затвор – это инженерное устройство, предотвращающее проникновение неприятных запахов из канализации в помещение при отсутствии воды в сифоне. В отличие от водяного затвора, который блокирует запах с помощью водяной пробки, сухой механизм использует пружинный клапан или мембрану, закрывающую проход при отсутствии потока.
Такие устройства особенно актуальны в системах с нерегулярным использованием воды – например, в санузлах на даче, в подвалах, технических помещениях и подсобках. При длительном простое обычный гидрозатвор пересыхает, теряя герметичность. Сухой затвор сохраняет работоспособность в любых условиях и не требует постоянного контроля.
На рынке доступны различные типы сухих затворов: мембранные, пружинные и комбинированные. Каждый из них рассчитан на определённые условия эксплуатации. Мембранные модели работают практически бесшумно и подходят для квартир, тогда как пружинные – более надёжны при перепадах давления в системе, характерных для многоэтажных зданий.
При выборе сухого затвора важно учитывать диаметр подключения, материал корпуса, устойчивость к химии и возможность чистки. Установка осуществляется в стандартное посадочное место трапа, совместимого с диаметром 50 или 110 мм, без необходимости переделки существующей системы водоотведения.
Назначение сухого затвора в системе водоотведения
Сухой затвор предназначен для предотвращения проникновения неприятных запахов из канализации в помещения при отсутствии воды в сифоне. Он выполняет ту же функцию, что и гидрозатвор, но не требует наличия постоянного водяного столба.
Основная задача сухого затвора – обеспечить герметичность системы в условиях, когда традиционные сифоны теряют работоспособность из-за пересыхания. Это особенно актуально для помещений с нерегулярным использованием сантехнического оборудования, где вода в гидрозатворе может испариться за несколько дней.
- Защита от канализационных запахов даже при полном отсутствии воды в системе.
- Снижение риска проникновения насекомых, плесени и аэрозольных загрязнений из стояков.
- Повышение надёжности систем в подсобных, технических и сезонных помещениях (гаражи, подвалы, дачи).
Сухие затворы активно применяются в трапах для душевых, технических помещений и в дренажных системах, где использование традиционного сифона нецелесообразно или невозможно. Они особенно эффективны в системах с прерывистым поступлением воды, так как сохраняют герметичность без зависимости от испаряющегося водяного барьера.
Применение сухих затворов рекомендуется во всех случаях, где приоритетом является долговременная защита от запахов при минимальном техническом обслуживании. Это особенно важно в энергоэффективных и герметичных зданиях, где даже незначительные утечки запахов могут стать серьёзной проблемой.
Принцип работы сухого затвора: мембраны, клапаны и пружины
Сухой затвор для трапа работает на основе механических компонентов, которые физически перекрывают канализацию при отсутствии воды. В отличие от гидрозатвора, где барьером служит жидкость, здесь используются гибкие или жёсткие элементы – мембраны, пружины и клапаны.
Основной элемент конструкции – силиконовая или резиновая мембрана, закреплённая в корпусе трапа. В нормальном состоянии она плотно закрывает проход, предотвращая выход запахов и газов из канализации. При попадании воды под давлением мембрана автоматически приоткрывается, пропуская стоки, а затем возвращается в исходное положение за счёт собственной упругости или усилия пружины.
Некоторые модели снабжены дополнительным обратным клапаном, выполненным в виде пластиковых створок, работающих по аналогии с лепестковым механизмом. Когда вода стекает, створки отгибаются, а затем снова смыкаются, изолируя обратный поток и запахи.
Пружинные механизмы применяются в более надёжных и износостойких вариантах. Пружина обеспечивает постоянное усилие, возвращающее запорный элемент в закрытое положение. Такая система устойчива к длительному отсутствию воды и не требует технического обслуживания в течение многих лет.
Сухие затворы эффективны в помещениях с низкой влажностью, где трапы используются редко: подсобках, бойлерных, технических шахтах. Для бесперебойной работы рекомендуется периодически проверять состояние мембраны на наличие загрязнений, так как скопление пыли и волос может повлиять на герметичность и открытие затвора.
Отличие сухого затвора от гидрозатвора: сравнение механизмов
Сухой затвор отличается от гидрозатвора принципом блокировки запахов. Гидрозатвор использует воду как барьер: в его сифоне постоянно удерживается водяной столб, перекрывающий доступ воздуха из канализации. При длительном отсутствии стока вода испаряется, и система теряет герметичность.
Сухой затвор работает иначе – за счёт механических компонентов. Внутри корпуса размещаются мембрана или пружинный клапан, которые открываются только при протекании воды. После прекращения потока механизм автоматически перекрывается. Благодаря этому отсутствует зависимость от уровня воды, и сухой затвор не подвержен испарению, что особенно важно для помещений с нерегулярным использованием (например, подвалы, гостевые санузлы, технические помещения).
Гидрозатвор требует регулярного использования или установки дополнительных устройств (автоматического долива воды) для поддержания работоспособности. Сухой вариант не нуждается в обслуживании и подходит для установки в любых климатических условиях, включая морозостойкие исполнения.
Выбор между сухим и гидрозатвором зависит от режима эксплуатации. В системах с редкими сливами предпочтение следует отдавать сухим конструкциям, особенно если есть риск пересыхания водного барьера. При стабильной эксплуатации с постоянным водоразбором можно использовать классический гидрозатвор.
Виды сухих затворов для трапов: конструктивные особенности
Мембранный затвор представляет собой конструкцию с эластичной силиконовой или резиновой мембраной, которая открывается под напором воды и автоматически закрывается при его отсутствии. Мембрана герметично перекрывает канал, предотвращая проникновение запахов из канализации. Такие модели не требуют частого обслуживания, устойчивы к засорам и хорошо подходят для помещений с нерегулярным водоотводом.
Пружинный клапан работает за счёт механизма сжатой пружины, которая удерживает створку в закрытом положении. При сливе воды створка приподнимается, а затем возвращается обратно. Конструкция устойчива к перепадам давления, но чувствительна к засорам: в таких системах рекомендуется регулярная очистка для исключения блокировки пружинного узла.
Маятниковый механизм использует подвижную заслонку, которая открывается под давлением жидкости и опускается под действием силы тяжести или противовеса. Такой тип эффективно работает в вертикальных трапах, не требует источников питания и сохраняет работоспособность при длительном отсутствии воды. Однако маятниковые створки менее герметичны по сравнению с мембранами.
Клапан с магнитной фиксацией дополнительно оснащён магнитом, который усиливает прижатие заслонки к седлу затвора. Это улучшает герметичность и предотвращает самопроизвольное открытие при скачках давления. Рекомендуется для установки в многоэтажных зданиях, где высока вероятность обратной тяги из канализации.

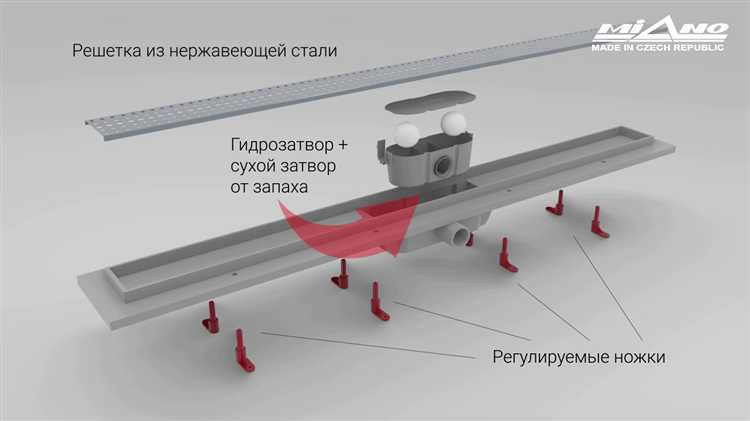

Комбинированные модели совмещают мембрану и механический затвор, обеспечивая двойную защиту. Они эффективны в условиях нестабильной эксплуатации, например, в подвалах, гаражах или подсобных помещениях. Несмотря на более сложную конструкцию, такие устройства надёжны и подходят для систем с переменной нагрузкой.
Выбор конструкции зависит от специфики помещения, частоты эксплуатации и требований к герметичности. При установке важно учитывать диаметр трапа, тип монтажа и легкость доступа к обслуживаемым элементам.
Монтаж сухого затвора: пошаговая установка в трап
Перед установкой убедитесь, что диаметр и тип сухого затвора соответствуют характеристикам трапа. Необходимо иметь уплотнительные прокладки и инструменты для герметизации соединений.
Шаг 1. Отключите подачу воды и очистите место установки от загрязнений и остатков старого затвора, если он был установлен ранее. Поверхности должны быть сухими и ровными.
Шаг 2. Установите уплотнительную прокладку на корпус сухого затвора, чтобы предотвратить протечки. Прокладка должна плотно прилегать к поверхности трапа без деформаций.
Шаг 3. Вставьте сухой затвор в выпуск трапа, убедившись, что его направляющие или выступы совпадают с монтажными пазами на трапе. Правильное позиционирование обеспечивает надежное уплотнение и функциональность.
Шаг 4. Закрепите затвор с помощью резьбового соединения или защелок, в зависимости от конструкции. Для резьбы используйте герметик на силиконовой основе, чтобы исключить протечки и продлить срок службы узла.
Шаг 5. Проверьте свободу движения мембраны или клапана внутри сухого затвора, вручную активируя его несколько раз. Отсутствие заеданий и плотное закрытие – обязательные условия правильной работы.
Шаг 6. Подключите систему водоотведения и проведите пробный запуск с подачей воды. Контролируйте герметичность соединений и отсутствие обратных запахов. При обнаружении подтеканий затяните крепления или замените уплотнители.
Шаг 7. При необходимости проведите регулировку или замену элементов сухого затвора согласно инструкции производителя для поддержания оптимальной работы.
Обслуживание и очистка сухого затвора в домашних условиях
Для поддержания работоспособности сухого затвора необходимо регулярно проверять герметичность мембраны и состояние уплотнителей. Оптимальный интервал обслуживания – раз в 3–6 месяцев, в зависимости от интенсивности эксплуатации трапа.
Перед началом очистки отключите подачу воды и снимите решетку трапа. Аккуратно извлеките корпус затвора, избегая повреждения мембраны и пружинного механизма.
Удалите механические загрязнения с помощью мягкой щетки или ткани, пропитанной раствором пищевой соды (1 столовая ложка на литр теплой воды). Это эффективно удалит известковые отложения и жирные загрязнения без повреждения материалов.
Промойте все детали теплой проточной водой, убедившись в отсутствии засоров внутри каналов и клапанов. Особое внимание уделите мембране – она не должна иметь трещин, деформаций или следов износа.
При наличии накипи рекомендуется замочить съемные элементы на 15–20 минут в растворе уксуса (5%) с последующей тщательной промывкой. Использование агрессивных химикатов запрещено, так как они разрушают резиновые и пластиковые компоненты.
После очистки просушите все элементы естественным способом, избегая прямого нагрева или солнечного света. При необходимости замените изношенные уплотнители и мембрану, используя комплект, рекомендованный производителем.
Сборку производите в обратном порядке, проверяя плавность работы клапанов и отсутствие протечек. Для диагностики герметичности запустите небольшой поток воды и контролируйте состояние затвора в течение 10–15 минут.
Регулярное техническое обслуживание продлевает срок службы сухого затвора и обеспечивает надежную защиту от неприятных запахов и обратного потока воздуха.
Когда устанавливать сухой затвор: показания и типичные случаи
Сухой затвор рекомендуется устанавливать в системах водоотведения, где необходимо предотвратить обратный ток запахов без использования традиционного водяного гидрозатвора.
- Отсутствие возможности регулярного использования воды, например, в редко используемых трапах или душевых кабинах;
- Установка в помещениях с высокой температурой и низкой влажностью, где вода в гидрозатворе быстро испаряется;
- Сложные участки канализации с частыми перепадами давления, вызывающими отсасывание воды из гидрозатвора;
- Технические решения, где важна компактность и отсутствие дополнительного обслуживания водяного затвора;
- Объекты с ограниченным доступом для регулярной очистки и наполнения гидрозатвора;
- Места, где требуется долговременная герметичность при отсутствии воды, например, в подвальных или технических помещениях.
Типичные случаи установки сухого затвора:
- Резервные или аварийные трапы в зданиях с нерегулярной эксплуатацией;
- Трапы в торговых центрах, спортивных объектах и промышленных предприятиях с интенсивной нагрузкой и риском засоров;
- Ванных комнатах и душевых, где важно избежать высыхания гидрозатвора при нерегулярном использовании;
- В системах вентиляции канализации, требующих надежной защиты от запахов без потери герметичности;
- Многоэтажных зданиях с большой протяженностью трубопроводов, где гидрозатворы подвержены частым гидравлическим ударам;
- Объектах с ограниченными ресурсами для обслуживания, где сухой затвор снижает необходимость регулярных проверок.
Установка сухого затвора оправдана в случаях, когда стандартный гидрозатвор не обеспечивает надежной защиты от запахов или требует частого обслуживания. Выбор модели затвора должен соответствовать условиям эксплуатации и характеру водоотведения.
Распространённые проблемы и способы устранения неисправностей
Засорение сухого затвора чаще всего возникает из-за попадания мусора и волос в мембрану или клапан. Для устранения необходимо демонтировать затвор и тщательно промыть его проточной водой, удаляя загрязнения с поверхности мембраны и корпуса.
Нарушение герметичности возникает при повреждении уплотнительных элементов или износе мембраны. В таком случае рекомендуется заменить изношенные детали на оригинальные комплектующие, поскольку использование неподходящих материалов приводит к быстрому выходу из строя.
Если сухой затвор не открывается при прохождении воды, причиной может быть засор или механическое заедание клапана. Нужно проверить свободный ход подвижных частей и очистить затвор от отложений или посторонних предметов.
Появление неприятного запаха свидетельствует о нарушении герметичности или неправильной установке устройства. Проверяют правильность монтажа, плотность прилегания мембраны, а также состояние обратного клапана. При необходимости проводят замену или повторную регулировку затвора.
При постоянном подсасывании воздуха или воды через затвор причиной может быть трещина корпуса или дефект соединений. В таких случаях меняют затвор целиком или восстанавливают герметичность с помощью специализированных уплотнителей и герметиков, совместимых с материалом устройства.
Регулярное техническое обслуживание рекомендуется проводить не реже одного раза в год, что снижает вероятность возникновения неисправностей и продлевает срок службы сухого затвора.
Вопрос-ответ:
Что представляет собой сухой затвор для трапа и зачем он нужен?
Сухой затвор — это устройство, установленное в системе водоотведения, которое препятствует проникновению неприятных запахов из канализации в помещение. Его принцип работы основан на герметичном перекрытии запахов без постоянного наличия воды, как в традиционном гидрозатворе. Такой затвор обычно содержит механический клапан или мембрану, которые открываются при прохождении жидкости и закрываются сразу после, сохраняя герметичность.
Какие типы сухих затворов существуют и чем они отличаются между собой?
Существуют несколько разновидностей сухих затворов: мембранные, клапанные и пружинные. Мембранные используют гибкую мембрану, которая при прохождении воды поднимается и затем возвращается в исходное положение. Клапанные содержат механический клапан, который открывается под давлением воды и закрывается после её прохождения. Пружинные модели оснащены пружиной, обеспечивающей закрытие затвора. Выбор зависит от условий эксплуатации, частоты использования и особенностей канализационной системы.
Как правильно установить сухой затвор в систему трапа?
Монтаж сухого затвора проводят непосредственно на отводе трапа перед подключением к канализационной трубе. Перед установкой следует очистить посадочное место от грязи и мусора, проверить совместимость диаметра затвора и труб. Затвор устанавливают в строго горизонтальном положении, чтобы обеспечить корректное закрытие клапана или мембраны. После фиксации рекомендуется проверить герметичность и отсутствие протечек, а также работу устройства при пропускании воды.
Какие проблемы могут возникнуть при эксплуатации сухого затвора и как их устранить?
Основные неисправности связаны с загрязнением механизма, нарушением герметичности или повреждением мембраны. Если затвор не закрывается плотно, это приводит к появлению запахов. Для устранения требуется демонтаж устройства, очистка от налёта и грязи, замена повреждённых элементов. Иногда причиной может быть неправильный монтаж или сильное засорение трубы, что требует дополнительной проверки и ремонта системы.
В каких случаях предпочтительнее использовать сухой затвор вместо классического гидрозатвора?
Сухие затворы подходят для помещений с редким использованием трапов, где вода не успевает постоянно удерживаться в гидрозатворе, что приводит к высыханию и проникновению запахов. Также они удобны в местах с низкими температурами, где вода может замерзать, и в конструкциях с ограниченным пространством. При этом сухой затвор требует меньшего ухода и обеспечивает стабильную защиту от запахов без необходимости постоянного наличия воды.
