Кран 1 1 4 дюйма какой диаметр

Обозначение «1 1/4 дюйма» относится к условному проходу крана, а не к его внешнему диаметру. Это значение применяется для стандартной резьбы труб и арматуры, соответствующей трубопроводной системе в дюймовой системе измерений. Фактический наружный диаметр резьбовой части крана 1 1/4″ составляет 42,0 мм, а внутренний диаметр трубы, с которой он используется, приближается к 32–33 мм в зависимости от материала.

При подборе крана важно учитывать не только номинальный размер, но и совместимость с трубой по наружной и внутренней резьбе. Например, латунные краны с резьбой 1 1/4″ имеют наружную трубную цилиндрическую резьбу G1 1/4 по стандарту ISO 228-1. Для герметичного соединения с трубой рекомендуется использовать уплотнительную нить, фум-ленту или анаэробный герметик.

Если вы подбираете кран для водопровода, отопления или промышленного трубопровода, следует учитывать рабочее давление и тип резьбы: внутренняя (F) или наружная (M). Краны с размером 1 1/4 дюйма чаще всего используются в частных домах для подключения бойлеров, коллекторов и насосного оборудования, где требуется повышенный расход воды.

Сколько миллиметров составляет диаметр крана 1 1/4 дюйма

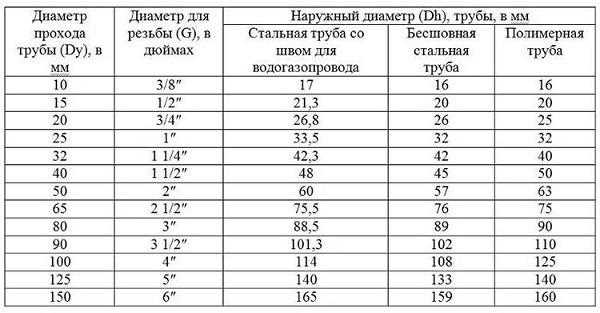

Обозначение 1 1/4 дюйма относится к условному проходу (ДУ), который используется для маркировки трубной арматуры. Номинальный диаметр такого крана – примерно 32 мм. Однако фактический внешний диаметр резьбового соединения у кранов с дюймовой трубной резьбой больше и составляет около 42 мм.

Если измерять внутренний проход самого крана, он может варьироваться в пределах от 28 до 34 мм в зависимости от конструкции корпуса и производителя. Это важно учитывать при выборе крана для обеспечения нужной пропускной способности.

Резьба у крана 1 1/4″ соответствует трубной цилиндрической резьбе G 1 1/4 по стандарту ISO 228. Ее наружный диаметр – около 41,91 мм. При необходимости точной подгонки резьбовых соединений следует ориентироваться именно на этот размер, а не на внутренний проход.

При подборе переходников и фитингов важно учитывать, что дюймовая система не совпадает с метрической. Использование адаптеров требует точной сверки по резьбе и диаметру, особенно в системах с высоким давлением или температурой.

Внутренний и внешний диаметр резьбы крана 1 1/4 дюйма

Кран с условным проходом 1 1/4 дюйма соответствует резьбе трубного типа G (BSPP) или наружной трубной конической резьбе BSPT (по стандарту ISO 7-1), в зависимости от конструкции. Номинальный размер 1 1/4 дюйма не означает фактический диаметр в миллиметрах, а обозначает условное обозначение размера резьбового соединения.

Внешний диаметр наружной резьбы крана 1 1/4″ составляет примерно 41,91 мм. Это значение является стандартным и используется для подбора ответных фитингов. В случае с внутренней резьбой (например, в муфте или корпусе крана) принимается тот же номинал, но фактический внутренний диаметр будет немного меньше, чтобы обеспечить плотное соединение с наружной резьбой соответствующего диаметра.

Если речь идёт о конической наружной резьбе (BSPT), она рассчитана на уплотнение за счёт натяга, в то время как цилиндрическая (BSPP) требует дополнительного уплотнительного элемента – например, фторопластовой ленты или прокладки. Это важно учитывать при выборе типа соединения для конкретной системы водоснабжения или отопления.

Перед монтажом рекомендуется использовать штангенциркуль для проверки фактического диаметра резьбы, особенно при замене элементов старых инженерных систем, где возможны отклонения от современного стандарта.

Подходит ли кран 1 1/4 дюйма к трубе 32 или 40 мм

Кран с резьбой 1 1/4 дюйма имеет наружный диаметр резьбы около 41,9 мм. Это означает, что он напрямую не совместим с трубами, имеющими наружный диаметр 32 мм, так как разница составляет почти 10 мм. Для соединения с трубой 32 мм потребуется использование переходников или фитингов с резьбы 1 1/4 дюйма на нужный диаметр трубы.

Труба диаметром 40 мм может быть ближе по размеру, но в большинстве случаев это пластиковая труба (ПВХ, ПП или ПЭ), у которой соединение осуществляется не по резьбе, а при помощи пайки, сварки или компрессионных фитингов. Поэтому даже при близком диаметре резьбовое соединение с краном 1 1/4 дюйма без переходника невозможно.

Для подключения крана 1 1/4 дюйма к трубе 32 или 40 мм рекомендуется использовать переходной элемент с внутренней резьбой 1 1/4 дюйма и выходом под соответствующий диаметр трубы. Выбор типа переходника зависит от материала трубы: для пластиковых труб подойдут компрессионные или резьбовые фитинги с обжимной гайкой, для металлических – муфты или сварные элементы.

Маркировка и обозначение кранов 1 1/4 дюйма на рынке

Краны с размером 1 1/4 дюйма чаще всего обозначаются маркировкой «1 1/4», «1.1/4» или «DN32». Цифра 32 указывает на условный проход в миллиметрах, который соответствует размеру 1 1/4 дюйма. Такое обозначение принято в системах трубопроводной арматуры и соответствует европейским и российским стандартам.

На корпусе крана обычно наносятся несколько ключевых обозначений: номинальный диаметр (например, DN32), рабочее давление (например, PN16), направление потока (стрелка) и материал корпуса (например, латунь, обозначаемая как CW617N). Также может быть указание на стандарт, по которому изготовлен кран – ISO, ГОСТ или EN.

Некоторые производители дополнительно указывают размер резьбы в дюймах – например, «G1 1/4», где буква G обозначает цилиндрическую трубную резьбу по стандарту BSP. Это особенно важно при подборе фитингов и соединительных элементов.

При выборе крана важно сверять маркировку как на упаковке, так и на корпусе, чтобы избежать несоответствий в резьбе и диаметре. Указание «1 1/4» без других уточнений может относиться как к внутренней, так и к внешней резьбе, поэтому при покупке стоит уточнять тип соединения: «внутренний/внутренний», «внутренний/наружный» и т.п.

Чем отличается дюймовый кран 1 1/4 от метрического аналога

Основное отличие между дюймовым краном 1 1/4 и его метрическим аналогом заключается в типе резьбы и диаметре подключения. У дюймового крана резьба трубная цилиндрическая BSP (G), где 1 1/4 дюйма соответствует условному проходу около 32 мм и наружному диаметру резьбы примерно 41,9 мм. Такой кран используется в системах с дюймовой трубной арматурой, что характерно для оборудования, ориентированного на международные стандарты (например, DIN, ISO).

Метрический аналог обычно подразумевает использование резьбы по ISO с прямыми метрами (например, М40х1,5), где цифры обозначают наружный диаметр и шаг резьбы. При визуальном сходстве такие резьбы несовместимы: метрическая резьба имеет другой профиль и шаг, а при попытке соединения возникает риск течи и повреждения соединения.

При выборе крана важно учитывать тип применяемой трубопроводной системы. Для подключения к дюймовым фитингам или трубам следует использовать кран с соответствующей BSP-резьбой. Для систем, использующих метрическую резьбу, требуется строго соответствующий метрический стандарт. Несовпадение резьбы приводит к невозможности герметичного соединения даже при применении уплотнительных материалов.

Если кран приобретается для замены в существующей системе, необходимо точно измерить диаметр и тип резьбы. Использование переходников возможно, но добавляет потенциальные точки протечки и требует тщательной герметизации. В сантехнике и отоплении предпочтительно использовать совместимые элементы без адаптеров.

Какие фитинги совместимы с краном 1 1/4 дюйма

Кран 1 1/4 дюйма обычно имеет наружную резьбу диаметром около 41,9 мм (1,25 дюйма), что соответствует стандарту BSP или дюймовому стандарту трубной резьбы. Для правильного подключения подходят фитинги с аналогичной резьбой и размером.

Совместимы следующие виды фитингов:

При подборе фитингов важно учитывать тип резьбы (BSP или NPT) и его направление (наружная или внутренняя). Неправильное соответствие приводит к протечкам и повреждениям соединения.

Рекомендуется использовать уплотнительные материалы, например, ФУМ-ленту или льняную паклю, чтобы обеспечить герметичность стыка.

Где применяется кран с диаметром 1 1/4 дюйма в водопроводе

Краны с диаметром 1 1/4 дюйма (около 32 мм) широко используются в системах водоснабжения, где необходим повышенный поток воды и надежное перекрытие подачи.

• В бытовых системах горячего и холодного водоснабжения для подключения кухонных моек, стиральных машин и посудомоечных аппаратов.
• В системах циркуляции отопления и ГВС, где требуются краны с пропускной способностью, превышающей стандартные 1 дюйм, для обеспечения равномерного распределения теплоносителя.
• При организации поливочных систем в частных и коммерческих хозяйствах, где кран служит для подключения шлангов и регулирует интенсивность подачи воды.
• В производственных и технических помещениях, где необходимы краны для управления потоком воды в трубопроводах с диаметром 1 1/4 дюйма, обеспечивающих оптимальное давление и объем подачи.

Выбор крана именно с диаметром 1 1/4 дюйма обусловлен техническими параметрами трубопровода и требованиями к расходу воды. Такой кран подходит для магистралей с условным проходом около 32 мм, обеспечивая минимальные потери давления и удобство монтажа.

Рекомендуется использовать кран 1 1/4 дюйма в местах с интенсивным водоразбором или при подключении оборудования с увеличенным расходом, чтобы избежать снижения производительности системы и протечек.

Вопрос-ответ:

Каков точный диаметр крана, обозначенного как 1 1/4 дюйма?

Диаметр крана 1 1/4 дюйма соответствует примерно 31,75 миллиметрам. Это стандартный размер, который применяется для указания условного прохода труб и фитингов, с которыми такой кран совместим.

С какой трубой совместим кран диаметром 1 1/4 дюйма — подойдет ли труба 32 мм?

Кран с диаметром 1 1/4 дюйма рассчитан на условный проход около 32 мм, однако труба с наружным диаметром ровно 32 мм может не идеально подходить из-за толщины стенок и допусков. Чаще всего используют трубы с наружным диаметром около 38 мм для обеспечения правильного соединения и герметичности.

Как определить, какой диаметр резьбы у крана 1 1/4 дюйма?

Резьба у крана 1 1/4 дюйма обычно имеет внешний диаметр около 41 мм (в зависимости от стандарта резьбы: метрическая или дюймовая трубная резьба). Важно учитывать, что номинальный диаметр крана и диаметр резьбы отличаются, и для точного подбора нужно сверять параметры с технической документацией производителя.

В каких системах чаще всего применяются краны с диаметром 1 1/4 дюйма?

Краны с диаметром 1 1/4 дюйма широко применяются в бытовых и промышленных водопроводных системах, системах отопления и охлаждения, а также для подключения оборудования, где требуется средний пропускной объем жидкости или газа. Такой размер подходит для подачи воды в дома, организации, а также для технологических линий.

Можно ли заменить кран 1 1/4 дюйма краном с метрическим диаметром 32 мм без дополнительной доработки?

Прямой замены крана 1 1/4 дюйма на кран с номинальным диаметром 32 мм без адаптеров или переходников обычно не проводят, так как резьбовые и геометрические размеры могут не совпадать. Для надежного соединения требуется подбирать фитинги, которые компенсируют различия, чтобы избежать протечек и обеспечить долговечность системы.

Какой фактический наружный диаметр у крана с маркировкой 1 1/4 дюйма?

Кран с обозначением 1 1/4 дюйма обычно имеет наружный диаметр около 41-42 мм. Это связано с тем, что 1 дюйм равен 25,4 мм, а 1 1/4 дюйма — это 31,75 мм внутреннего диаметра резьбы или условного прохода. Однако внешний диаметр резьбы и корпуса крана может быть больше, так как учитываются стенки и тип резьбы. Для точного подбора элементов важно ориентироваться именно на наружный диаметр резьбы, который, как правило, находится в указанном диапазоне.

Можно ли использовать кран 1 1/4 дюйма с трубами диаметром 32 мм или 40 мм, и в чем разница?

Кран 1 1/4 дюйма по своим размерам не идеально подходит для трубы 32 мм, так как диаметр резьбы и прохода крана больше. Труба 40 мм ближе по размеру к кранам такого диаметра, но важно учитывать стандарты резьбы и тип соединения. В большинстве случаев для соединения крана 1 1/4 дюйма с трубами используют переходники или фитинги, которые обеспечивают герметичность и надежность. При монтаже необходимо проверить соответствие резьбы и учитывать рекомендации производителя по совместимости элементов.
