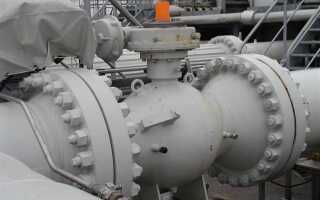

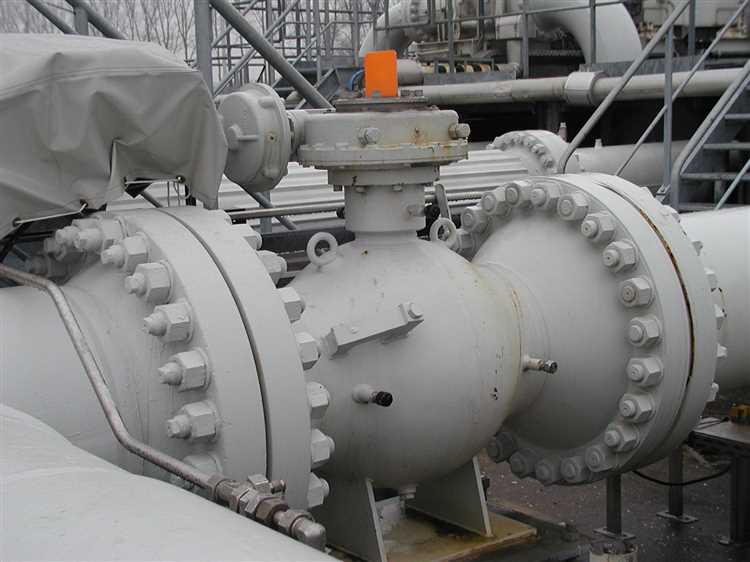

Кран шаровый что это такое

Шаровый кран – запорная арматура, в основе которой лежит сферический элемент с отверстием, вращающийся вокруг своей оси. Основное назначение этого устройства – перекрытие или регулировка потока рабочей среды в трубопроводах. Благодаря простой конструкции и высокой герметичности, шаровые краны широко применяются в водоснабжении, газоснабжении, отопительных системах, а также в химической и пищевой промышленности.

Ключевым элементом является шар с насквозным отверстием, который поворачивается на 90 градусов при помощи рукоятки или привода. Когда отверстие совпадает с направлением потока, среда проходит свободно. При повороте шара перпендикулярно трубопроводу поток полностью перекрывается. Такое решение обеспечивает быстрый переход между положениями «открыто» и «закрыто» без промежуточных состояний, что критично для систем с высокими требованиями к скорости и точности управления потоком.

Конструктивно шаровый кран состоит из корпуса, шара, уплотнительных колец, штока и рукоятки или исполнительного механизма. Корпус обычно изготавливается из латуни, нержавеющей стали или углеродистой стали, что определяет область применения и устойчивость к агрессивным средам. Уплотнения выполняются из фторопласта (PTFE), полиэтилена высокой плотности или других износостойких материалов, способных выдерживать высокие температуры и давление.

Для повышения срока службы и исключения протечек критически важно учитывать рабочие параметры: температуру, давление, химический состав среды. Неправильный подбор материалов корпуса и уплотнителей часто приводит к выходу крана из строя. Кроме того, необходимо регулярно проверять герметичность соединений и отсутствие люфта в рукоятке, особенно в системах с вибрациями или перепадами давления.

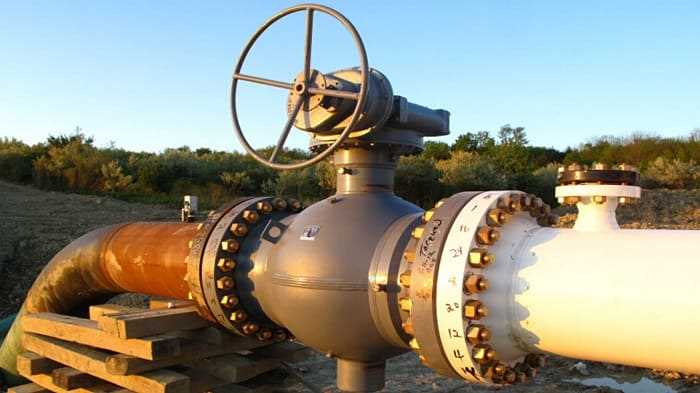

Для чего используется шаровый кран в инженерных системах

Шаровые краны применяются в инженерных системах для оперативного перекрытия потока рабочей среды, регулирования подачи и обеспечения герметичности на участках трубопроводов. Их установка особенно актуальна там, где необходима быстрая и надежная остановка жидкости или газа при аварийных ситуациях или при проведении регламентных работ.

Наиболее распространённые области применения шаровых кранов:

• в системах холодного и горячего водоснабжения – для отключения участков трубопровода при ремонте или замене сантехнического оборудования;
• в отопительных системах – для балансировки контуров, а также локального перекрытия радиаторов и теплообменников;
• в системах газоснабжения – для надежного отсечения подачи газа к приборам и магистралям, с обязательным соблюдением требований к материалу корпуса и уплотнителям;
• в системах кондиционирования и вентиляции – для отключения отдельных участков трубопроводов с хладагентом;
• в промышленной автоматике – для управления технологическими потоками, в том числе агрессивными и абразивными средами, при наличии соответствующего исполнения крана.

Выбор конкретной модели зависит от давления, температуры среды и типа трубопровода. Важно учитывать рабочий ресурс крана, совместимость материалов корпуса с транспортируемой средой, тип присоединения (резьбовой, фланцевый, под сварку) и наличие актуальных сертификатов.

Как работает механизм перекрытия потока в шаровом кране

Привод вращения шара – это шток, соединённый с рычагом или рукояткой. При повороте рукоятки на 90 градусов шар также поворачивается, и отверстие смещается относительно потока. Благодаря плотному прилеганию шара к седлам, выполненным из тефлона, фторопласта или других износостойких материалов, достигается герметичное перекрытие трубопровода.

Герметичность обеспечивается также за счёт постоянного прижима шара к седлам с помощью давления среды или пружинных элементов, в зависимости от конструкции. Это исключает протечки при закрытом положении крана и минимизирует износ при частых переключениях.

Шток уплотняется с помощью кольцевых манжет или графитовых сальников, предотвращающих утечку рабочей среды наружу. У некоторых моделей предусмотрены разъёмные соединения для быстрого демонтажа шара и его замены без разборки всей арматуры.

Такая конструкция позволяет осуществлять полное перекрытие или открытие потока за минимальное время, что особенно важно в аварийных и технологически чувствительных участках инженерных систем.

Основные элементы конструкции шарового крана

Корпус изготавливается из латуни, стали или нержавеющей стали, в зависимости от условий эксплуатации. Он выполняет функцию несущей оболочки и обеспечивает герметичность за счёт точной обработки посадочных поверхностей. Корпус может быть цельным или состоять из двух-трёх частей, соединённых болтами или сваркой.

Шар с проходным отверстием – центральный запорный элемент. Его поверхность тщательно полируется для минимального трения и надёжной герметизации. Материал шара чаще всего – хромированная латунь или сталь. Диаметр отверстия определяет условный проход и пропускную способность крана.

Седла из фторопласта или других износостойких полимеров обеспечивают плотное прилегание шара при закрытии. Эти элементы критичны для герметичности и должны выдерживать циклические нагрузки без деформации и утечки.

Шток соединяет шар с ручкой управления и проходит через верхнюю часть корпуса. Для предотвращения протечек в месте выхода штока устанавливаются уплотнительные кольца или сальниковая набивка. Надёжность уплотнения штока особенно важна при работе под высоким давлением.

Ручка управления (или рукоятка) служит для поворота шара. Она может быть рычажного типа или в виде бабочки (ручка-барашек). В промышленном исполнении возможна установка привода – ручного, пневматического или электрического.

Фиксатор положения используется в некоторых моделях для предотвращения самопроизвольного поворота шара. Это особенно важно в системах с вибрацией или изменяющимся давлением.

Для надёжной и долговечной работы крана необходимо учитывать материалы всех элементов в контексте среды эксплуатации: температура, давление, агрессивность рабочей жидкости. При выборе крана также следует обращать внимание на качество обработки шара и тип используемых уплотнений.

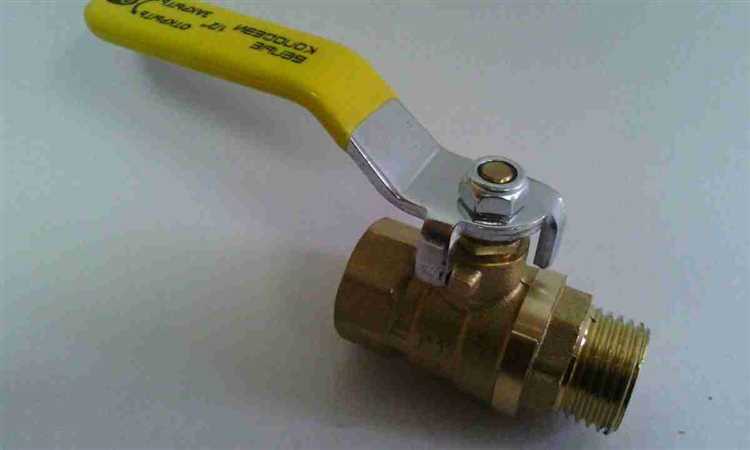

Разновидности корпусов шаровых кранов и их особенности

Моноблочный корпус – цельнолитая конструкция, не предусматривающая разборки. Отличается высокой прочностью и надежностью за счёт отсутствия стыков. Применяется в системах с высоким давлением, где минимален риск ремонта, а при выходе из строя заменяется полностью.

Разъёмный корпус с двумя половинами соединяется болтами или шпильками. Такое исполнение облегчает обслуживание, замену внутренних компонентов и очистку. Подходит для инженерных систем, где требуется периодическая профилактика или возможны загрязнения среды.

Трёхсоставной корпус состоит из центральной части с шаром и двух боковых вставок. Это решение обеспечивает максимальную ремонтопригодность. Удобен для трубопроводов с агрессивной или абразивной средой, где важна возможность оперативной замены уплотнений без демонтажа всей конструкции.

Сварной корпус формируется методом сварки нескольких элементов. Преимущество – устойчивость к вибрациям и утечкам при длительной эксплуатации. Используется в магистральных трубопроводах и на участках с повышенными механическими нагрузками.

Литой корпус изготавливается методом литья под давлением. Такая технология обеспечивает точную геометрию и минимальное количество механической обработки. Часто используется в серийном производстве бытовых и промышленных кранов для систем водоснабжения и отопления.

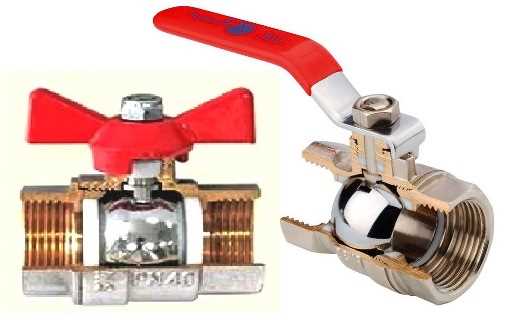

Материалы, применяемые в производстве шаровых кранов

Для изготовления корпусов шаровых кранов чаще всего используют углеродистую сталь, нержавеющую сталь и латунь. Углеродистая сталь применяется в системах с невысокими требованиями к коррозионной стойкости, но с высокими механическими нагрузками. Для повышения защиты поверхность покрывают антикоррозионным слоем, например, цинковым или эпоксидным.

Нержавеющая сталь (AISI 304, 316) используется в средах с повышенной агрессивностью – в пищевой, химической, фармацевтической и морской отраслях. Сталь марки 316 отличается повышенным содержанием молибдена, что делает её устойчивой к хлорсодержащим средам и морской воде.

Корпуса из латуни применяются в бытовых и малонагруженных инженерных системах. Латунь устойчива к коррозии в питьевой воде, легко обрабатывается и обеспечивает герметичное соединение с медными и пластиковыми трубами. При этом важно учитывать уровень содержания свинца – для водоснабжения допустимы только легированные составы с пониженным содержанием Pb (например, CW617N).

Шар внутри крана, как правило, изготавливается из нержавеющей стали или хромированной латуни. Для снижения трения его поверхность тщательно полируется или покрывается никелем. Это обеспечивает плотное прилегание к седлам и минимальный износ при частых переключениях.

Уплотнительные седла и кольца выполняются из PTFE (фторопласт), модифицированного графитом PTFE или PEEK – в зависимости от рабочих температур и давления. Фторопласт обеспечивает хорошую химическую стойкость и герметичность при температурах до +180 °C. Для более высоких температур и абразивных сред используется PEEK, устойчивый до +250 °C.

Штоки и элементы управления производятся из нержавеющей стали или латуни, при этом часто предусматривается антивандальная или антикоррозионная защита. Для высоконагруженных промышленных моделей возможна установка герметичных сальников с компенсацией износа.

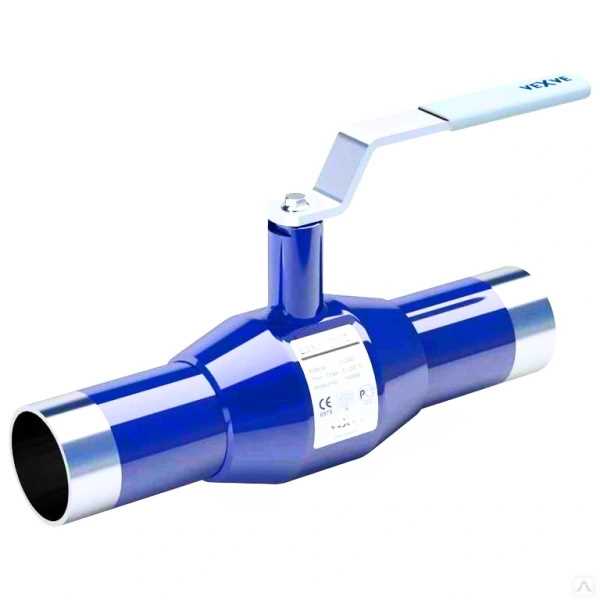

Чем отличаются полнопроходные и стандартнопроходные модели

Полнопроходные шаровые краны имеют внутренний диаметр отверстия, совпадающий с диаметром присоединяемого трубопровода. Это обеспечивает минимальное гидравлическое сопротивление и полное сохранение пропускной способности системы. Такие модели особенно востребованы в промышленных и технологических линиях, где критична высокая скорость и объем потока.

Стандартнопроходные краны обладают уменьшенным диаметром проходного отверстия относительно трубопровода. Это приводит к увеличению турбулентности и потерь давления в точке установки, но позволяет снизить массу и габариты изделия, а также стоимость. Такие краны подходят для систем с менее жесткими требованиями к пропускной способности.

Рекомендации по выбору основываются на задаче и условиях эксплуатации. Для трубопроводов с высоким требованием к снижению потерь давления и быстрому перемещению среды рекомендуется использовать полнопроходные модели. При необходимости экономии и установке в менее ответственных участках допускается применение стандартнопроходных кранов.

Отличия также проявляются в конструкции шара: у полнопроходных диаметр шара равен диаметру трубы, у стандартнопроходных – шар меньше, что влияет на прочность и герметичность соединения. При выборе важно учитывать тип среды, рабочее давление и требуемую долговечность изделия.

Уплотнительные элементы: виды и условия применения

Уплотнительные элементы в шаровых кранах обеспечивают герметичность между корпусом и вращающимся шаром, предотвращая утечки рабочей среды. Выбор типа уплотнителя зависит от давления, температуры, состава среды и требуемого ресурса крана.

• Седла из ПТФЭ (тефлон): широко применяются благодаря химической стойкости и низкому коэффициенту трения. Рабочий температурный диапазон – до +180 °C, давление – до 40 МПа. Подходят для нейтральных и агрессивных сред, не рекомендуются при абразивных условиях.
• Уплотнения из эластомеров (NBR, EPDM, FKM): применяются в узлах штока и седел для улучшения герметичности и компенсации износа. NBR устойчив к маслам и бензинам, EPDM подходит для горячей воды и паров, FKM выдерживает высокие температуры до +200 °C и агрессивные среды.
• Металлические уплотнения: используются в высокотемпературных и высоконапорных системах (свыше 300 °C и давления выше 40 МПа). Металлические кольца с пружинами обеспечивают надежную герметизацию при экстремальных условиях, но требуют точной обработки поверхности шара и корпуса.

Для обеспечения долговечности уплотнителей важно учитывать:

1. Совместимость материала уплотнения с рабочей средой во избежание разрушения или набухания.
2. Максимальные параметры температуры и давления, указанные производителем.
3. Особенности эксплуатации: частота переключений, скорость вращения, наличие абразивных частиц.
4. Дополнительные смазочные покрытия и конструкции с двойным уплотнением для повышения ресурса.

Правильный подбор уплотнительных элементов напрямую влияет на надежность и срок службы шарового крана в конкретных инженерных системах.

Как выбрать шаровый кран по диаметру и давлению

Диаметр шарового крана подбирается в соответствии с условным проходом трубопровода, чтобы обеспечить оптимальный расход и минимальные потери давления. Для труб с диаметром до 50 мм обычно применяют краны с равным внутреннему диаметру проходом (DN). При увеличении диаметра свыше 50 мм стоит рассмотреть полнопроходные краны, обеспечивающие свободный поток без сужений.

Максимальное рабочее давление выбирается с учетом проектных параметров системы. Шаровые краны выпускаются с допустимым давлением от 1,6 до 40 МПа и выше. Для бытовых систем отопления и водоснабжения стандартно применяют модели на 1,6–2,5 МПа. В промышленных условиях, где давление может превышать 10 МПа, требуются усиленные корпуса и надежные уплотнения.

При выборе необходимо учитывать максимально допустимую температуру среды, так как материалы уплотнителей и корпуса влияют на надежность при высоком давлении. Для газовых систем важна сертификация и соответствие нормативам по герметичности при рабочем давлении.

Необходимо также учитывать параметры подключения: резьбовые, фланцевые или под сварку. Резьбовые краны целесообразны до DN 50 и давлении до 4 МПа. Фланцевые соединения обеспечивают более надежное крепление на больших диаметрах и давлениях.

Правильный подбор диаметра и давления шарового крана исключает риски протечек, аварий и излишних потерь напора, гарантируя длительный срок эксплуатации и безопасность системы.

Вопрос-ответ:

Для чего используется шаровый кран в системах трубопроводов?

Шаровый кран применяется для быстрого и надежного перекрытия или открытия потока жидкости или газа в трубопроводе. Он обеспечивает полное перекрытие потока при повороте ручки на 90 градусов, что позволяет легко контролировать движение среды без риска протечек. Благодаря своей конструкции кран часто используется в водоснабжении, отоплении, промышленности и газовых сетях.

Как устроен шаровый кран и какие основные элементы входят в его конструкцию?

Основная часть шарового крана — это корпус, внутри которого находится поворотный шар с отверстием. Этот шар служит заслонкой, регулирующей поток. При повороте шара на 90 градусов отверстие совпадает с трубой, обеспечивая проход среды, или закрывает её полностью. В конструкции также есть уплотнительные элементы, предотвращающие протечки, шток, связанный с ручкой управления, и сальники для герметизации соединений.

Какие материалы применяются для изготовления шаровых кранов и как они влияют на их эксплуатацию?

Для корпусов шаровых кранов обычно используют латунь, нержавеющую сталь, бронзу или пластик. Выбор материала зависит от типа среды, температуры и давления. Латунные краны подходят для водных систем, стальные — для агрессивных сред и высоких давлений, пластиковые — для химически нейтральных жидкостей. Материал влияет на долговечность, коррозионную стойкость и герметичность изделия.

В чем разница между полнопроходными и стандартнопроходными шаровыми кранами?

Полнопроходной кран имеет внутренний диаметр отверстия шара, совпадающий с диаметром трубы, что обеспечивает минимальное сопротивление потоку и снижает гидравлические потери. Стандартнопроходной кран имеет отверстие меньшего диаметра, что приводит к некоторому сужению потока. Полнопроходные модели используются там, где важна максимальная пропускная способность и минимальное давление на входе.

Как правильно выбрать шаровый кран по диаметру и рабочему давлению?

При выборе крана сначала определяют диаметр трубопровода, к которому он будет подключаться, чтобы обеспечить совместимость. Затем учитывают рабочее давление системы — кран должен иметь запас прочности и соответствовать максимальному давлению среды. Для высокого давления выбирают модели с усиленной конструкцией и качественными уплотнениями. Кроме того, стоит обратить внимание на температурный диапазон эксплуатации и тип среды, чтобы подобрать подходящий материал и конструкцию.

Для каких задач в трубопроводных системах обычно применяют шаровые краны?

Шаровые краны используют для быстрого перекрытия или подачи жидкости и газа в трубопроводах. Они удобны тем, что обеспечивают плотное запирание потока и минимальное сопротивление, когда полностью открыты. Это позволяет эффективно управлять потоками в системах водоснабжения, отопления, промышленного производства и других инженерных коммуникациях. Кроме того, их конструкция подходит для работы с разными типами сред, включая агрессивные жидкости и газы.

Как устроен механизм перекрытия потока в шаровом кране и почему он надежен?

Внутри шарового крана находится полый шар с отверстием, который при повороте на 90 градусов либо открывает проход для среды, либо перекрывает его. Управление осуществляется рычагом или приводом, который вращает шар вокруг оси. Уплотнительные элементы вокруг шара обеспечивают герметичность и предотвращают протечки. Такая простая конструкция уменьшает износ и позволяет быстро и надежно перекрывать поток даже при высоком давлении и температурах.
