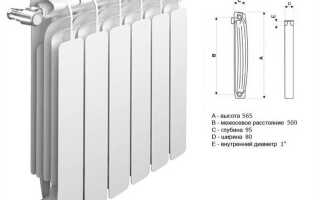

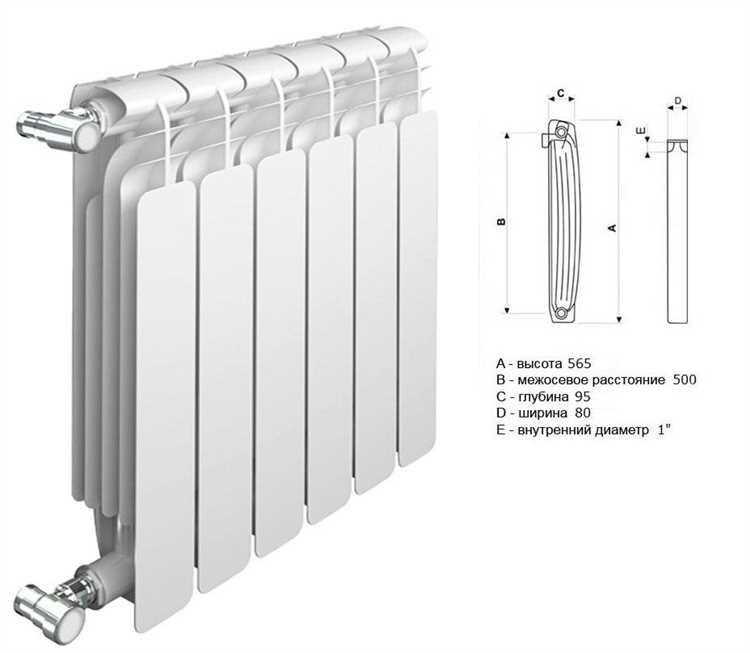

Межосевое расстояние радиатора – это расстояние между центрами подающих и обратных патрубков отопительного прибора. Этот параметр является ключевым при выборе и установке радиаторов, поскольку от него зависит правильное подключение к системе отопления и герметичность соединений.
Стандартные межосевые расстояния для отопительных приборов варьируются от 300 до 800 мм, при этом наиболее распространены значения 350, 500 и 600 мм. Точное знание этого размера позволяет избежать ошибок при монтаже и обеспечивает оптимальный теплообмен.
Измерение межосевого расстояния проводится с помощью рулетки или измерительной линейки. Важно измерять именно от центра одного подключения до центра другого, а не от края к краю. Для более точного результата рекомендуется измерять несколько раз и фиксировать значение с точностью до миллиметра.
При замене радиатора по старым креплениям или трубам следует сверять межосевое расстояние с технической документацией или маркировкой изделия. Несоответствие параметров ведёт к дополнительным затратам на адаптеры и монтажные работы.
Определение межосевого расстояния в радиаторах отопления
Стандартные значения межосевого расстояния для большинства бытовых алюминиевых и биметаллических радиаторов составляют 350 мм, 500 мм и 800 мм. Для чугунных радиаторов чаще встречаются размеры 500 мм и 600 мм. Неправильный выбор межосевого расстояния приводит к необходимости использования дополнительных переходников или изменения трубопровода, что усложняет монтаж и снижает надежность соединения.
Измерение межосевого расстояния производится с помощью рулетки или линейки, при этом следует точно замерять расстояние между центрами штуцеров, а не их краями. При отсутствии доступа к штуцерам можно измерить расстояние между осями труб, к которым планируется подключение.
Рекомендуется сверять полученные данные с технической документацией на радиатор и проектом отопления, чтобы избежать ошибок при монтаже. При замене радиаторов на новые с другим межосевым расстоянием потребуется адаптация трубопровода или применение переходников с соответствующими резьбовыми соединениями.

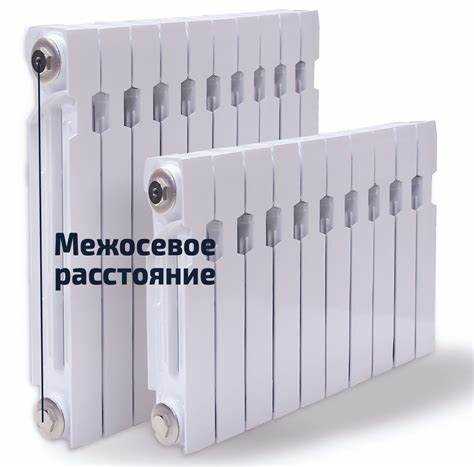

Влияние межосевого расстояния на выбор радиатора для помещения
Основные моменты, на которые нужно обращать внимание при подборе радиатора с учетом межосевого расстояния:
- Совместимость с трубопроводом: радиатор должен иметь межосевое расстояние, совпадающее с расстоянием на трубах в помещении. Несоответствие приводит к необходимости использования дополнительных переходников или переделки трубопровода.
- Удобство монтажа: стандартные межосевые расстояния – 300, 500, 600, 800 и 1000 мм. Выбор нестандартного радиатора усложняет установку и увеличивает затраты на монтаж.
- Выбор мощности: при одинаковой длине радиатора увеличенное межосевое расстояние часто соответствует большему объему теплоносителя и, соответственно, большей теплоотдаче. Это важно для помещений с высокой теплопотерей.
- Тип радиатора: для чугунных батарей типично межосевое расстояние 500 или 600 мм, для панельных стальных – 500 или 600 мм, для алюминиевых и биметаллических – чаще 500 или 350 мм. Неверный выбор приведет к неправильной циркуляции теплоносителя.
Рекомендации по выбору радиатора с учетом межосевого расстояния:
- Измерьте фактическое расстояние между трубами отопления в стене или полу, ориентируясь на центр труб.
- Подберите радиатор с заводским межосевым расстоянием, максимально приближенным к измеренному. Если отклонение менее 10 мм, допускается установка с адаптированными креплениями.
- При большой разнице рассмотрите возможность замены труб или использования переходников с сохранением надежности соединения.
- Для новых систем отопления лучше заранее планировать межосевое расстояние с учетом стандартных параметров радиаторов выбранного типа.
Игнорирование межосевого расстояния приводит к проблемам с монтажом, снижению эффективности отопления и увеличению затрат на адаптацию. Точная подгонка радиатора по этому параметру – ключ к долговечности и комфортному микроклимату в помещении.
Типы радиаторов и их стандартные межосевые расстояния
Сталевый панельный радиатор обычно имеет межосевое расстояние 500 мм или 600 мм. Это стандарт, обеспечивающий универсальность монтажа и совместимость с большинством систем отопления. Для компактных моделей встречаются значения 300 мм и 400 мм.
Чугунные радиаторы традиционно имеют межосевое расстояние от 350 мм до 600 мм, чаще всего 500 мм. Это связано с особенностями конструкции и весом, а также необходимостью обеспечить достаточный теплообмен.
Алюминиевые радиаторы характеризуются межосевым расстоянием в диапазоне от 350 мм до 600 мм. Наиболее распространены модели с расстоянием 500 мм, что позволяет использовать их в типовых установках без дополнительной адаптации.
Биметаллические радиаторы имеют стандартные межосевые расстояния 500 мм и 600 мм, что делает их универсальными для большинства систем отопления. Для нестандартных помещений выпускаются варианты с 350 мм и 400 мм.
При выборе радиатора важно ориентироваться именно на межосевое расстояние, поскольку оно определяет способ подключения и место установки. Неправильный выбор приведет к необходимости подгонки трубопровода или замене радиатора.
Инструменты и подготовка к измерению межосевого расстояния
Для точного измерения межосевого расстояния радиатора необходимы надежные измерительные инструменты. В первую очередь это рулетка с делениями не менее 1 мм или штангенциркуль, обеспечивающие максимальную точность. Штангенциркуль особенно полезен при измерении меньших размеров и при необходимости высокой точности.
Перед началом измерений следует убедиться, что радиатор установлен в рабочем положении и не находится под нагрузкой. Если радиатор снят, его поверхность должна быть очищена от загрязнений и пыли, чтобы избежать неточностей при замере.
Важно проверить отсутствие деформаций и повреждений на местах подключения труб. Для контроля рекомендуют визуальный осмотр и проверку уровнем, чтобы радиатор находился строго в вертикальной плоскости, что влияет на точность межосевого расстояния.
При измерении межосевого расстояния фиксируют расстояние между центрами входного и выходного патрубков радиатора. Измерения проводят от середины одной трубы до середины другой по вертикали, при этом инструмент должен быть параллелен стене или монтажной поверхности.
Рекомендуется выполнять измерения несколько раз и усреднять результаты для минимизации погрешностей. При необходимости применяют маркер для обозначения точек замера.
Пошаговая инструкция по измерению межосевого расстояния радиатора
1. Подготовьте рулетку или металлическую линейку с точностью измерения не менее 1 мм.
2. Откройте доступ к подводящим трубам радиатора, чтобы четко видеть оси входного и выходного патрубков.
3. Определите центр входного патрубка: измерьте диаметр патрубка и отметьте середину по длине видимой части.
4. Аналогично определите центр выходного патрубка радиатора.
5. Поместите нулевой отметку рулетки на центр входного патрубка и измерьте расстояние до центра выходного патрубка.
6. Запишите полученное значение в миллиметрах – это и есть межосевое расстояние радиатора.
7. При необходимости измерьте повторно для подтверждения точности.
8. Если радиатор находится в нише или прикреплен к стене, учитывайте ровность установки и не используйте внешние элементы для измерения.
9. Для батарей с нестандартными патрубками измерение центра может потребовать использования штангенциркуля для более точного определения середины.
10. Сохраняйте измерения для подбора подходящего размера радиатора или комплектующих.
Ошибки при измерении межосевого расстояния и способы их избежать
Основная ошибка при измерении межосевого расстояния – неправильное определение центра входного и выходного патрубков радиатора. Часто измеряют от внешних краев патрубков, что приводит к занижению или завышению результата на 5–10 мм. Для точного замера необходимо ориентироваться на осевые линии патрубков.
Другой частой ошибкой является использование неподходящего инструмента. Рулетка с гибкой лентой деформируется и дает погрешность, особенно на длинных радиаторах. Рекомендуется применять жесткую металлическую линейку или рулетку с фиксатором для стабильного положения.
Также измерение при неотключенном или неосушенном отоплении может вызвать неточности из-за деформации труб и радиатора под давлением и температурой. Перед измерением систему нужно остановить и дать радиатору остыть, чтобы избежать расширения металла.
Недостаточное освещение рабочего места ведёт к ошибкам при считывании шкалы измерительного инструмента. Для минимизации ошибки рекомендуется обеспечить яркое равномерное освещение и проверять показания с разных ракурсов.
Неправильное положение измерительного инструмента – часто измеряют под углом, что удлиняет фактическое расстояние. Линейка должна располагаться строго параллельно оси патрубков, иначе результат будет завышен.
| Ошибка | Причина | Как избежать |
|---|---|---|
| Измерение от краев патрубков | Неправильное определение центра | Измерять по осям патрубков, отмечая середину с помощью маркера |
| Использование гибкой рулетки | Деформация ленты, погрешность | Применять жесткую линейку или рулетку с фиксацией |
| Измерение при горячем радиаторе | Термическое расширение металла | Остывший радиатор, остановленная система отопления |
| Плохое освещение | Невозможность четко видеть отметки | Яркий источник света, проверка показаний с разных углов |
| Измерение под углом | Непараллельное расположение инструмента | Держать линейку строго параллельно патрубкам |

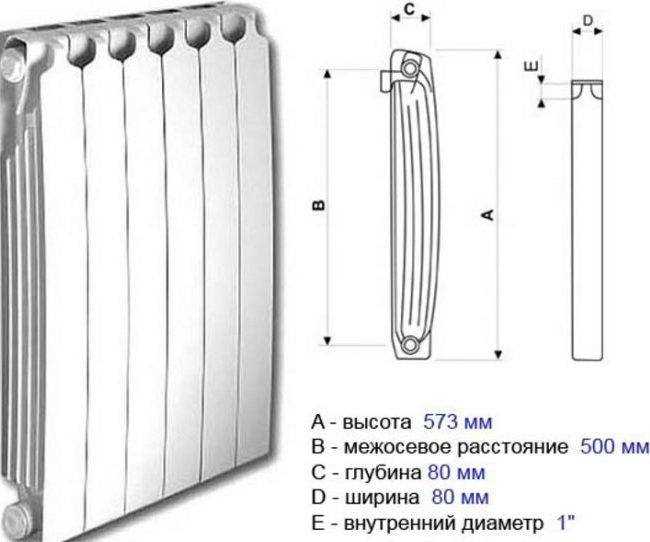

Как использовать данные о межосевом расстоянии при замене или установке радиатора
Межосевое расстояние определяет расстояние между центрами входного и выходного отверстий радиатора, к которым подключаются трубы отопления. Точное знание этого параметра гарантирует правильное совмещение с существующей разводкой труб.
При замене радиатора важно подобрать модель с тем же межосевым расстоянием, чтобы избежать необходимости перенастройки или удлинения труб. Несоответствие даже на 10-15 мм может привести к протечкам или повреждению соединений.
Для новых установок межосевое расстояние следует согласовать с проектом системы отопления. Если планируется универсальный радиатор, выбирают модели с регулируемыми креплениями или адаптерами для подгонки под заданное расстояние.
Измерять межосевое расстояние нужно с помощью рулетки или металлической линейки, замеряя строго по центрам отверстий. При монтаже учитывайте допустимый технологический зазор – обычно 2-3 мм на каждую сторону для компенсации мелких отклонений.
Использование данных о межосевом расстоянии позволяет оптимизировать процесс установки, минимизировать риски протечек и сократить время монтажа за счет точного подбора комплектующих и соединений.
Вопрос-ответ:
Что такое межосевое расстояние радиатора отопления и почему оно важно при замене батареи?
Межосевое расстояние — это расстояние между центрами входного и выходного патрубков радиатора. Этот параметр определяет, насколько новый радиатор подойдет к уже существующим трубам отопления. Если межосевое расстояние не совпадает с разводкой труб, установка усложняется или становится невозможной без переделки трубопровода.
Какие инструменты нужны для точного измерения межосевого расстояния радиатора?
Для измерения потребуется рулетка или металлическая линейка с делениями миллиметров, чтобы добиться точности. Также полезно иметь уровень, чтобы убедиться, что измерение проводится параллельно полу, и отвертку, чтобы при необходимости снять радиатор с креплений и измерить расстояние по патрубкам, если видимые наружные точки вызывают сомнения.
Как правильно измерять межосевое расстояние, если радиатор уже установлен на стене?
Измерение проводят от центра одного патрубка (входного) до центра другого (выходного). Если патрубки не доступны для прямого замера, можно измерить расстояние между наружными краями труб и вычесть радиус трубы. Важно делать замеры строго по горизонтали, чтобы избежать ошибок. Если радиатор прикручен плотно, иногда удобнее измерить длину соединительных трубок, которые идут от стены к радиатору.
Как стандарты межосевого расстояния влияют на выбор радиатора для квартиры или дома?
В отопительных системах чаще всего встречаются несколько стандартных значений межосевого расстояния, например, 300, 350, 500, 600 мм. При выборе радиатора важно подбирать модель с соответствующим межосевым расстоянием, чтобы избежать дополнительных затрат на перенастройку трубопровода. Стандартизация позволяет выбирать подходящий радиатор, который легко подключится к системе без переделок.
Можно ли самостоятельно изменить межосевое расстояние радиатора, если оно не совпадает с трубами в помещении?
Изменить межосевое расстояние у самого радиатора нельзя, так как это конструктивная характеристика. Однако, можно использовать специальные переходники, уголки и удлинители труб, чтобы адаптировать подключение к существующей разводке. В некоторых случаях может понадобиться перенастройка трубопровода, но это требует привлечения специалистов и дополнительных затрат.
Что означает межосевое расстояние радиатора отопления и почему его важно учитывать?
Межосевое расстояние — это расстояние между центрами подводящих и отводящих труб радиатора. Этот параметр влияет на правильный выбор радиатора для конкретной системы отопления. Если радиатор с неподходящим межосевым расстоянием установить на существующие трубы, подключение будет неудобным или даже невозможно без дополнительной подгонки трубопроводов. Поэтому измерение и учет этого расстояния помогает избежать ошибок при замене или установке оборудования.
Каким способом правильно измерить межосевое расстояние радиатора отопления в уже установленной системе?
Измерение выполняется рулеткой или линейкой. Для этого нужно найти точки подключения радиатора к трубам — обычно это центры входного и выходного отверстий. Измерьте прямую линию между этими двумя точками. Если радиатор скрыт за отделкой или находится в труднодоступном месте, возможно придется снять декоративные накладки или частично демонтировать элементы, чтобы точно определить центры подводов. Важно измерять именно от центра к центру, так как это гарантирует совместимость с трубной разводкой.
