Централизованная система холодного водоснабжения включает комплекс объектов, обеспечивающих забор, очистку, транспортировку и подачу воды потребителям. Ключевыми элементами этой системы являются водозаборные сооружения, насосные станции, очистные сооружения, водопроводы и резервуары. Каждый из них выполняет строго определённые функции и требует регулярного технического обслуживания.
Водозаборы размещаются на поверхностных или подземных источниках с расчётом на обеспеченность необходимым дебетом и санитарную безопасность. На практике применяются открытые (из рек, озёр) и закрытые (артезианские скважины) водозаборы. При выборе площадки учитываются такие параметры, как минимальный уровень загрязнённости, удалённость от источников промышленных сбросов и стабильность водоносного горизонта.
Насосные станции размещаются на ключевых участках водопроводной сети и обеспечивают поддержание давления, необходимого для транспортировки воды. При проектировании учитывают расчётный расход, высотные отметки потребителей и возможность резервирования оборудования. Современные станции часто оснащаются частотными преобразователями для регулирования подачи в зависимости от текущей нагрузки.
Очистные сооружения проектируются в зависимости от состава исходной воды. При наличии органических загрязнений используется биологическая фильтрация, при превышении жёсткости – умягчение, при повышенном содержании железа – аэрация с последующей фильтрацией. На всех этапах контроль качества осуществляется по показателям СанПиН 1.2.3685-21.
Разводящие водопроводы подбираются с учётом материалов (сталь, чугун, ПНД), условий прокладки и необходимости изоляции от источников загрязнения. При протяжённости сети свыше 1 км предусматриваются камеры с запорной арматурой и возможностью отключения участков для ремонта без остановки всей системы.
Назначение и состав водозаборных сооружений
Водозаборные сооружения предназначены для отбора воды из природных источников – рек, озёр, водохранилищ, подземных горизонтов – и последующей подачи её в систему централизованного холодного водоснабжения. Конструкция и компоновка этих объектов зависят от характеристик источника, требуемого объёма забора и санитарных требований.
К основным задачам водозаборных сооружений относятся:
- обеспечение стабильного забора необходимого объёма воды при различных гидрологических условиях;
- предотвращение попадания донных наносов и льда в трубопроводы;
- исключение доступа загрязнённой или поверхностной воды при заборе из подземных горизонтов;
- обеспечение условий для механической фильтрации и первичной очистки;
- создание условий для автоматизированного контроля качества и объёма воды.
Состав водозаборных сооружений варьируется в зависимости от типа источника, но включает следующие элементы:
- Водоприёмник – элемент, непосредственно контактирующий с источником. Может быть береговым, русловым, понтонным или шахтным. От конструкции зависит защита от мусора, наносов и сезонных загрязнений.
- Подающий канал или водовод – транспортирует воду от водоприёмника к насосной станции. Выполняется в виде трубопровода либо открытого канала с регулируемым притоком.
- Насосная станция первого подъёма – обеспечивает перекачку воды

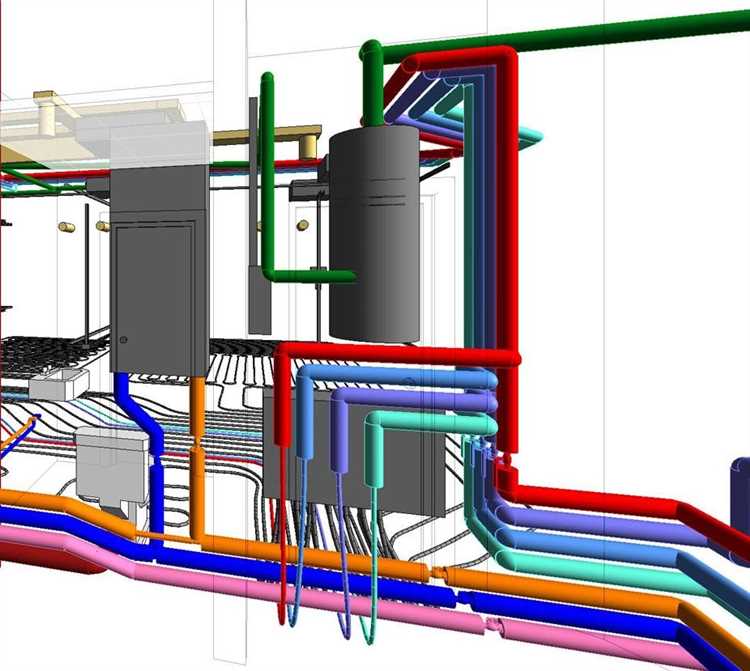

Особенности размещения насосных станций первого и второго подъёма
Насосные станции первого подъёма располагаются максимально близко к водозаборным сооружениям для сокращения протяжённости подающего трубопровода и снижения гидравлических потерь. При этом разница высот между уровнем воды в источнике и насосной станцией должна быть минимальной, чтобы уменьшить энергоёмкость процесса перекачки.
Расположение первой насосной станции требует обеспечения устойчивого электроснабжения, защиты от паводков и возможного затопления. Необходимо предусмотреть удобный подъезд для технического обслуживания и размещение резервных насосов для повышения надёжности работы.
Насосные станции второго подъёма устанавливаются ближе к распределительным резервуарам или в местах с необходимостью повышения давления для подачи воды в районы с повышенным гидравлическим сопротивлением. Обычно такие станции размещаются внутри населённых пунктов с учётом требований санитарных норм по шуму и вибрации.
При проектировании расположения насосов второго подъёма учитывают возможность разделения зон давления в системе, что позволяет оптимизировать работу сетей и повысить стабильность подачи воды. Для таких станций важна возможность подключения к резервным линиям электропитания и удобный доступ для обслуживания оборудования.
Резервуары чистой воды: конструкции и принципы работы
Резервуары чистой воды в системах централизованного холодного водоснабжения выполняют функции накопления, регулирования давления и обеспечения запаса воды для потребителей. Основные типы конструкций включают наземные и подземные резервуары, изготовленные из бетона, металла или композитных материалов.
Наземные резервуары часто используют железобетонные конструкции объемом от 500 до 10 000 м³, оснащённые системой вентиляции и защитой от загрязнений. Подземные резервуары располагаются ниже уровня грунта, что снижает теплопотери и обеспечивает стабильность температуры воды.
Важным элементом является внутреннее покрытие резервуара, препятствующее коррозии и проникновению посторонних веществ. Для металлоконструкций применяют эпоксидные или полиуретановые покрытия, для бетонных – специальные гидроизоляционные смеси.
Принцип работы резервуара основан на накоплении воды с последующим равномерным распределением в систему при помощи насосов или за счёт гидростатического давления. Контроль уровня воды осуществляется автоматическими датчиками с возможностью интеграции в систему диспетчеризации.
Обязательна регулярная санитарная обработка и промывка резервуаров для предотвращения микробиологического загрязнения. Рекомендуется проводить осмотры и техническое обслуживание не реже одного раза в год с использованием специализированного оборудования для удаления осадков и биоплёнок.
Тип резервуара Материал Объем, м³ Особенности Наземный Железобетон 500–10 000 Вентиляция, защита от загрязнений, доступ для обслуживания Подземный Бетон, композит от 1000 Стабильная температура, теплоизоляция, защищён от внешних воздействий Металлический Сталь с покрытием 100–5000 Быстрый монтаж, необходима защита от коррозии Трассировка и защита магистральных водоводов
Трассировка магистральных водоводов предусматривает выбор маршрута с учётом минимизации повреждений и удобства обслуживания. Основной принцип – избегать пересечения с инженерными коммуникациями и объектами с интенсивным движением.
При прокладке следует учитывать:
- Глубина заложения трубопровода не менее 1,5 м в условиях городских территорий и не менее 1,0 м – в сельской местности.
- Размещение в защитных каналах или трубах из полиэтилена при прохождении под железнодорожными путями, автодорогами и водными преградами.
- Использование муфт и компенсаторов для предотвращения повреждений при температурных деформациях и подвижках грунта.
Для защиты водоводов применяются следующие меры:
- Устройство защитных слоёв из песка толщиной 15–20 см с обеих сторон трубы для исключения механических повреждений при засыпке.
- Обязательное нанесение маркировочной ленты на 0,3–0,5 м выше трубы, предупреждающей о наличии коммуникации.
- Применение коррозионностойких покрытий и катодной защиты для металлических трубопроводов.
- Монтаж охранных ограждений и установление зон ограничения доступа на участках с повышенным риском повреждений.
- Регулярное проведение обследований с использованием георадаров и дефектоскопии для выявления повреждений и протечек.
В местах пересечения с другими коммуникациями обязательно устанавливают гильзы или компенсаторы для предотвращения взаимного воздействия и повреждений. При проходе под автодорогами допускается устройство железобетонных коробов.
Для повышения долговечности и надёжности трассы водоводов рекомендуется проектировать резервные линии и предусматривать точки для оперативного отключения и ремонта участков без прекращения подачи воды.

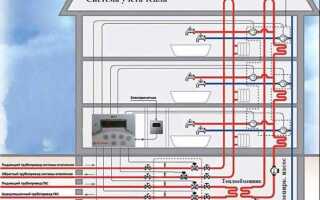

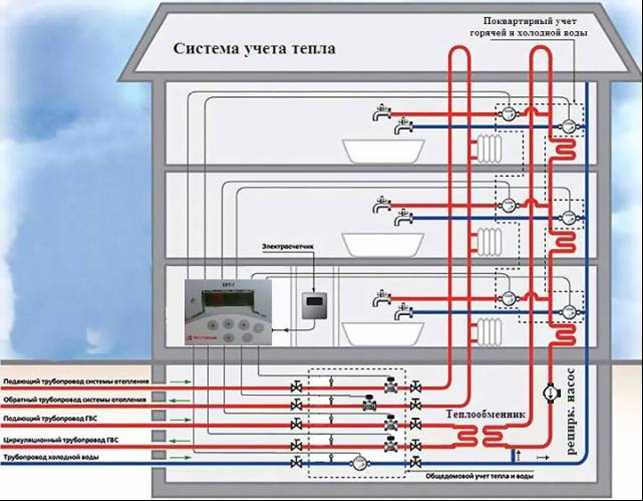

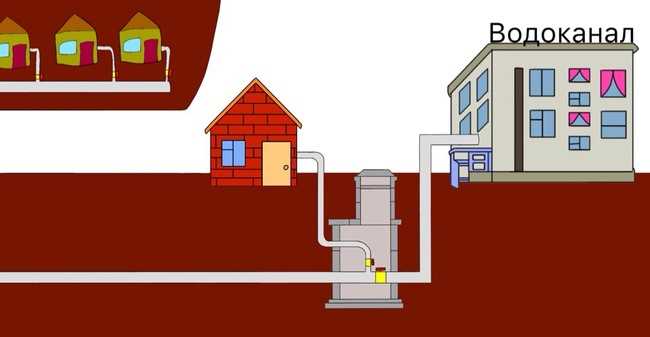

Узел ввода холодной воды в здание: компоненты и требования
Узел ввода холодной воды служит точкой подключения здания к централизованной системе водоснабжения и включает оборудование, обеспечивающее надежное и безопасное поступление воды.
Основные компоненты узла ввода: вводный трубопровод, запорная арматура, обратный клапан, счетчик воды и фильтр грубой очистки.
Вводной трубопровод должен быть выполнен из материалов, устойчивых к коррозии и давлению системы, чаще всего используют стальные или полиэтиленовые трубы высокого давления.
Запорная арматура включает задвижки или шаровые краны, обеспечивающие полное перекрытие воды для проведения ремонтных и профилактических работ без отключения всего здания.
Обратный клапан предотвращает обратный ток воды, что защищает систему от загрязнений и гидравлических ударов. Его установка обязательна согласно нормативам.
Счетчик воды устанавливается на вводном трубопроводе для учета потребления. Выбор счетчика зависит от диаметра трубопровода и расчетного расхода воды. Учетные приборы должны соответствовать требованиям ГОСТ и иметь метрологическое подтверждение.
Фильтр грубой очистки предотвращает попадание механических примесей в систему здания. Обычно используют сетчатые фильтры с ячейкой не более 0,5 мм.
Узел ввода монтируется с учетом возможности легкого доступа для обслуживания и замены оборудования. Рекомендуется предусмотреть дренажные устройства для слива воды при ремонте.
Требования к установке включают соблюдение нормативов по герметичности, прочности и устойчивости к гидравлическим ударам. Все соединения должны быть герметичными и иметь соответствующую маркировку.
Контроль качества монтажа предусматривает проведение испытаний на давление не ниже рабочего с обязательным документальным подтверждением.

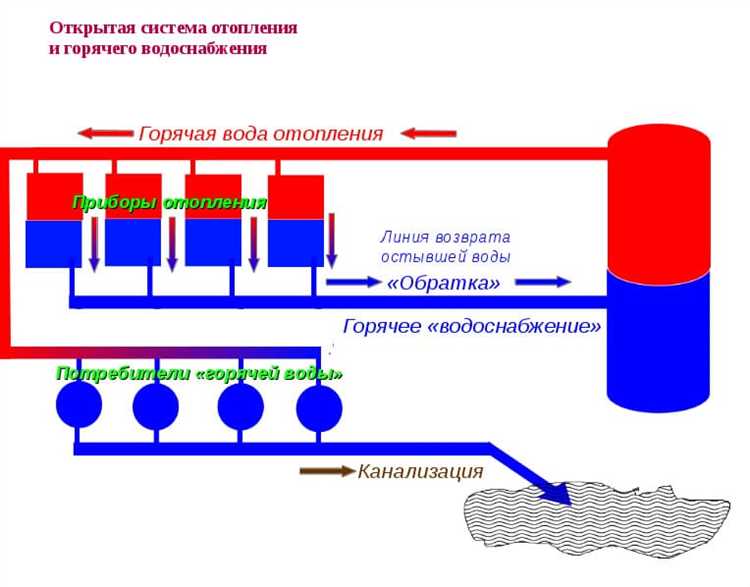

Регулирование давления в централизованных системах
В централизованных системах холодного водоснабжения давление должно поддерживаться в пределах 0,3–0,6 МПа для обеспечения стабильной подачи воды и защиты оборудования. Превышение допустимого давления приводит к износу трубопроводов и арматуры, а недостаток снижает эффективность распределения воды.
Основным оборудованием для регулирования давления служат редукционные клапаны, устанавливаемые на вводах в здания и на ключевых участках магистральных водоводов. Они автоматически снижают избыточное давление, сохраняя его на заданном уровне без скачков.
Для предотвращения гидравлических ударов используются амортизаторы давления и гидроаккумуляторы, которые сглаживают резкие перепады при резком открытии или закрытии кранов и насосов. Их выбор зависит от объёма системы и скорости изменения расхода.
В крупных системах применяются автоматические станции управления, оснащённые датчиками давления и программируемыми контроллерами, обеспечивающие мониторинг и корректировку параметров в режиме реального времени. Это позволяет снижать риски аварий и оптимизировать энергозатраты насосного оборудования.
Регулярное техническое обслуживание регуляторов давления и контроль герметичности соединений важны для стабильной работы системы. Рекомендуется проводить проверки не реже одного раза в год, а при выявлении отклонений – оперативно проводить ремонт или замену компонентов.
При проектировании системы следует учитывать перепады высот и особенности рельефа, чтобы подобрать оптимальное расположение регулирующей арматуры и избежать зон с критическим пониженным или повышенным давлением.

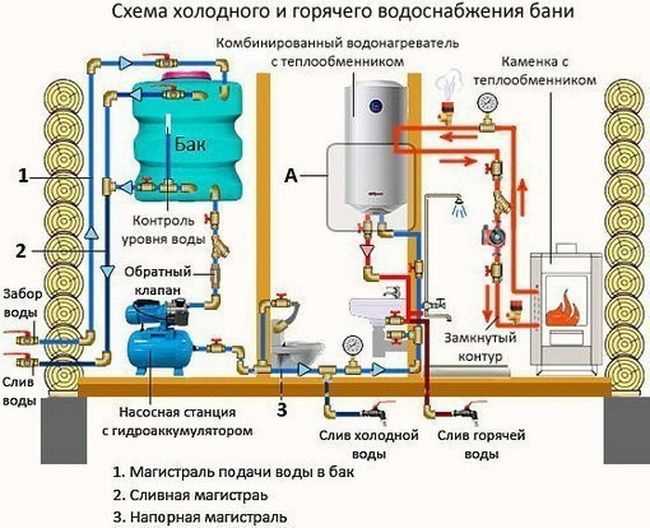

Организация контроля и учёта расхода воды
Контроль и учёт расхода воды в централизованных системах холодного водоснабжения реализуется с помощью специализированных приборов учёта – водомеров, установленных на узлах ввода и на ключевых участках сети. Применяются как механические, так и электронные водомеры с дистанционной передачей данных.
Для повышения точности измерений важно регулярно проводить поверку приборов в соответствии с нормативными требованиями – не реже одного раза в 3–5 лет. В местах с повышенным риском загрязнения или механических повреждений монтируются фильтры и устройства защиты, продлевающие срок службы счётчиков.
Автоматизация учёта расхода воды достигается внедрением систем телеметрии, которые обеспечивают сбор и передачу данных в режиме реального времени. Это позволяет оперативно выявлять утечки и несанкционированные подключения, снижая потери воды и оптимизируя эксплуатационные расходы.
Для контроля расхода на ответвлениях и отдельных потребителях рекомендуется использовать индивидуальные счётчики с интегрированными датчиками давления и температуры, что помогает учитывать фактические условия эксплуатации и корректировать показатели расхода.
Установка запорно-регулирующей арматуры совместно с приборами учёта обеспечивает возможность точной балансировки системы и оперативного реагирования на изменения потребления, что снижает гидравлические потери и увеличивает надёжность водоснабжения.
При проектировании систем контроля расхода необходимо учитывать категорию объекта и предполагаемые объёмы потребления, выбирая тип счётчиков и методы сбора данных, соответствующие требованиям технической документации и действующим нормативам.
Вопрос-ответ:
Какие основные элементы входят в состав объектов централизованного холодного водоснабжения?
В состав объектов централизованного холодного водоснабжения входят водозаборные сооружения, насосные станции, резервуары чистой воды, магистральные и распределительные водоводы, а также узлы ввода воды в здания. Каждый элемент выполняет определённые функции, обеспечивая подачу и распределение холодной воды от источника к потребителям.
Как обеспечивается качество воды в централизованных системах холодного водоснабжения?
Качество воды контролируется на всех этапах — начиная с водозаборных сооружений, где применяются фильтры и другие механизмы очистки, и до резервуаров чистой воды, где вода хранится в условиях, исключающих её загрязнение. Регулярный мониторинг параметров воды проводится с помощью приборов, а также организуются лабораторные анализы, чтобы соответствовать санитарным нормам.
Для чего нужны резервуары чистой воды и какие типы резервуаров используются?
Резервуары чистой воды служат для накопления и поддержания запаса воды, необходимого для стабильного снабжения потребителей и компенсации пиковых нагрузок. Чаще всего применяются подземные и наземные резервуары, изготовленные из бетона, металла или полимерных материалов. Конструкция зависит от объёма и условий эксплуатации.
Какие методы используются для регулирования давления в системах холодного водоснабжения?
Для регулирования давления применяются насосные станции с различными режимами работы, а также установки редуцирующих клапанов и гидроаккумуляторы. Эти устройства обеспечивают стабильный уровень давления в сети, предотвращая гидроудары и снижая вероятность повреждений трубопроводов.
Какие требования предъявляются к узлу ввода холодной воды в здания?
Узел ввода должен обеспечивать надёжное соединение с централизованной системой, включать в себя устройства для учета расхода воды, запорную арматуру и средства для контроля давления. Кроме того, он должен быть доступен для обслуживания и ремонта, при этом соблюдаются правила герметичности и предотвращения обратного потока.
Какие основные объекты входят в состав централизованной системы холодного водоснабжения и какова их функция?
Централизованная система холодного водоснабжения состоит из нескольких ключевых объектов. Первый — водозаборные сооружения, предназначенные для отбора воды из природных источников (реки, озера, подземные воды). Затем вода поступает в резервуары чистой воды, где происходит её хранение и стабилизация давления. Насосные станции обеспечивают перемещение воды по магистралям с нужным напором. Также важны магистральные водоводы — трубы, по которым вода доставляется к потребителям. Наконец, узлы ввода обеспечивают подключение системы к зданиям и контролируют подачу воды внутрь помещений. Каждый из этих элементов играет роль в поддержании постоянного водоснабжения с необходимыми параметрами качества и давления.
