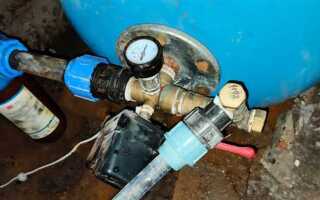

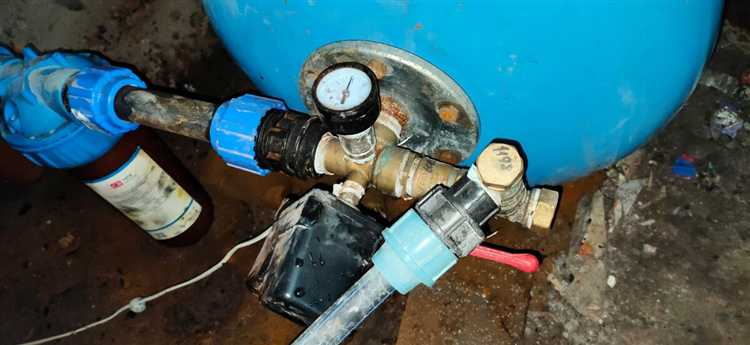

Отказ реле включения насоса на водоснабжающей станции может полностью остановить подачу воды в систему. Такая неисправность требует оперативной диагностики и точного понимания механизма работы оборудования. Реле давления – это управляющее устройство, которое замыкает электрическую цепь при падении давления в гидроаккумуляторе, включая насос. Если оно не срабатывает, насос остаётся обесточенным, и подача воды прекращается.
Одной из частых причин отказа является загрязнение контактной группы внутри реле. Отложения могут образоваться из-за высокой влажности, примесей в воде или долгой эксплуатации без обслуживания. Регулярная проверка и зачистка контактов позволяет избежать ложных срабатываний или полного игнорирования команды включения.
Другой возможной причиной может быть неправильная настройка реле давления. Если нижний и верхний пороги выставлены некорректно, устройство просто не увидит момент, когда следует включить насос. Для точной настройки необходимо учитывать характеристики насоса и объём гидроаккумулятора. Отклонения даже на 0,5 бар могут привести к сбоям в автоматике.
Также стоит проверить обрыв или ослабление соединений в цепи питания реле. Окисленные клеммы, неплотный контакт или повреждённые провода нарушают прохождение сигнала. Диагностика с помощью мультиметра поможет исключить электрические неисправности и убедиться в целостности соединений.
Проверка наличия и стабильности электропитания на клеммах реле
Номинальное значение напряжения должно соответствовать заявленным характеристикам реле – как правило, это 220 В ±10% для стандартных моделей. Если измеренное значение ниже 198 В или выше 242 В, это может вызывать нестабильную работу или полное отключение реле. В таких случаях стоит проверить напряжение непосредственно на вводе станции и оценить общее состояние электросети.
Нестабильное питание может проявляться в виде скачков или кратковременных провалов напряжения. Для выявления подобных проблем рекомендуется использовать мультиметр с функцией Min/Max или осциллограф. Такие устройства позволяют отследить колебания в сети, которые не всегда фиксируются при однократном измерении.
Если напряжение отсутствует полностью, необходимо проверить автоматический выключатель, питающий реле, а также соединения в распределительной коробке и целостность провода. Особое внимание следует уделить контактам на клеммах: они должны быть плотно затянуты и не иметь следов окисления или перегрева.
Также стоит исключить внутренние обрывы в кабеле, особенно если используется подземная или старая проводка. Прозвон кабеля с помощью мультиметра в режиме сопротивления (ohm) позволит выявить возможные повреждения или утечку тока на землю.
При обнаружении нестабильного питания необходимо устранить первопричину: заменить повреждённые участки провода, обновить клеммные соединения или установить стабилизатор напряжения для защиты реле от перепадов.
Окисление или обрыв контактов в клеммной колодке реле давления
Визуальный осмотр клемм позволяет выявить зелёный или белёсый налёт, потемнение металла, трещины на изоляции и следы перегрева. Особенно подвержены окислению алюминиевые и лужёные контакты. Также возможен механический обрыв провода, вызванный плохой затяжкой винтов или усталостью меди.
Для устранения неисправности необходимо отключить питание, демонтировать клеммную крышку и внимательно проверить все соединения. Контакты зачищаются абразивным ластиком, мелкой наждачной бумагой (P800–P1000) или специализированным очистителем контактных групп. Повторная сборка выполняется с обязательной проверкой усилия затяжки винтов и, при необходимости, заменой повреждённых проводов или наконечников.
Рекомендуется проводить профилактическую проверку клеммной колодки реле давления не реже одного раза в год, особенно в станциях, установленных в неотапливаемых или сырых помещениях. Использование контактной смазки на основе вазелина или силикона помогает предотвратить повторное окисление.
Неисправность датчика давления или его неправильная настройка
Датчик давления играет ключевую роль в работе реле – он определяет момент включения и отключения насоса. Если он неисправен или неправильно отрегулирован, реле может не подать сигнал на запуск насоса даже при падении давления в системе.
Основные признаки некорректной работы датчика давления:
- давление в системе падает ниже рабочего уровня, но насос не включается;
- реле щелкает, но насос не стартует;
- насос запускается с опозданием или вообще не выходит на рабочий режим;
- неадекватное поведение системы при визуально исправной электрике и реле.
Для проверки состояния датчика давления:
- Отключите питание системы.
- Снимите крышку реле давления и осмотрите подвижный механизм – контакты должны свободно двигаться при изменении давления.
- С помощью манометра сравните показания давления в системе с порогами включения/отключения, указанными на реле.

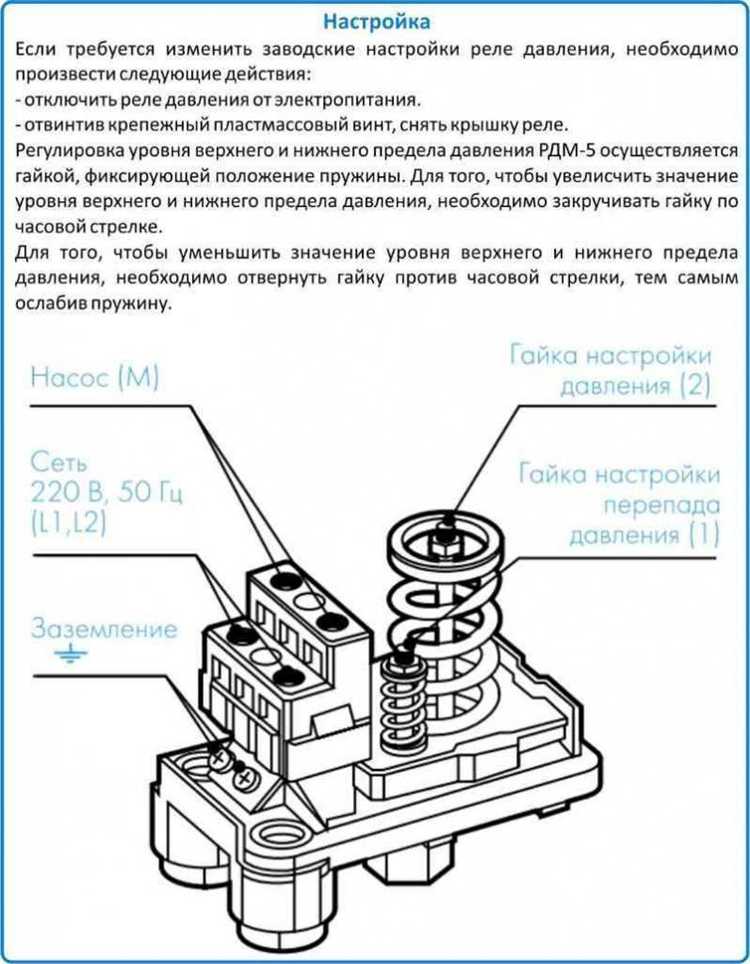

- Если настройки не соответствуют фактическим условиям – отрегулируйте пружины: большая отвечает за общее давление, малая – за разницу между включением и отключением.
В случае отказа датчика при исправной настройке возможны следующие неисправности:
- заклинивание мембраны или поршня из-за накипи или загрязнений;
- повреждение мембраны, утечка воздуха в полости датчика;
- нарушение герметичности корпуса, проникновение воды внутрь механизма.
При обнаружении одного из этих дефектов датчик давления подлежит замене. Ремонт в большинстве случаев нецелесообразен, особенно в бытовых системах, где комплектующие стоят недорого, а последствия отказа могут привести к перегреву или выходу из строя насоса.
Залипание механической части реле из-за загрязнений или износа
Механизм реле давления включает в себя подвижную часть – подпружиненный поршень или мембрану, которая срабатывает при изменении давления. При длительной эксплуатации внутренняя полость может загрязниться отложениями из воды: известковым налётом, ржавчиной или мелкими механическими частицами. Эти отложения препятствуют свободному движению механизма, вызывая залипание контактов в разомкнутом или замкнутом положении.
Износ элементов, особенно при работе на предельных давлениях или частых циклах включения, приводит к деформации пружины или коррозии металла. Это мешает точной работе устройства – реле может не срабатывать даже при достижении нужного давления. Нередко такой износ сопровождается посторонними звуками при попытке включения насоса или его спонтанной остановкой.
Для диагностики необходимо отключить питание, снять крышку реле и вручную проверить подвижность механических узлов. Любое сопротивление при движении поршня указывает на наличие загрязнений или деформаций. Очистка проводится мягкой щёткой и спиртосодержащим средством, но при сильном износе реле лучше заменить полностью.
Чтобы минимизировать риск залипания в будущем, важно устанавливать фильтр грубой очистки перед насосной станцией и периодически обслуживать систему. При первых признаках нестабильной работы – задержки включения или постоянной работы насоса – реле необходимо сразу проверить на предмет загрязнений и механического заедания.
Выход из строя контактора или пускового устройства насоса
Если реле давления на станции подаёт сигнал на включение, но насос не запускается, одной из причин может быть неисправность контактора или пускателя. Эти элементы обеспечивают коммутацию основного тока на электродвигатель и подвержены как механическому, так и электрическому износу.
Наиболее частая причина отказа – подгорание или приваривание контактов. При этом визуально может наблюдаться потемнение корпуса, запах гари или характерное щелканье при попытке включения. Параллельно с этим может отсутствовать подача напряжения на клеммы насоса, несмотря на исправное реле давления.
Другой возможный фактор – поломка катушки контактора. При подаче сигнала она не создаёт магнитного поля, и контакты не замыкаются. В этом случае следует измерить сопротивление катушки омметром. Показания, стремящиеся к бесконечности, указывают на обрыв, ноль – на межвитковое замыкание.
Также стоит исключить неисправность теплового реле, если оно встроено в пускатель. Его срабатывание возможно при перегрузке двигателя или нарушении регулировки. Оно блокирует запуск насоса до ручного сброса.
Для диагностики необходимо проверить наличие управляющего сигнала на катушке контактора, целостность проводки между реле и пускателем, а также подачу питания на контакты, замыкаемые при включении.
При подтверждении неисправности замену контактора следует проводить с соблюдением номинальных характеристик по току и напряжению, ориентируясь на паспортные данные двигателя насоса. Неправильный подбор оборудования может привести к повторному выходу из строя или повреждению электродвигателя.

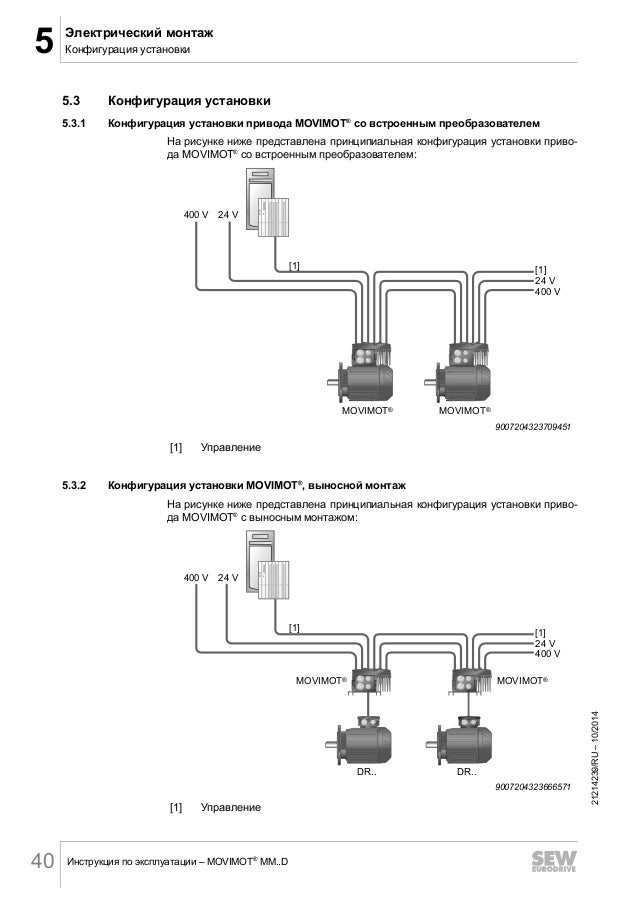

Ошибки при подключении реле к схеме управления насосной станции
Некорректное подключение питания реле – частый просчёт. Реле необходимо запитывать строго по технической схеме с учётом полярности и номинального напряжения. Подача питания с превышением или понижением параметров вызывает неправильное срабатывание или полное отсутствие реакции.
Ошибка в подключении управляющих контактов – например, подключение сигнала давления к клеммам, предназначенным для нагрузки, приводит к невозможности замыкания цепи запуска. Реле должно быть включено через нормально разомкнутые контакты, замыкающиеся при достижении порога давления.
Неправильное заземление или отсутствие заземления влияет на работу реле с электронными элементами, вызывая ложные срабатывания или сбои в работе. Рекомендуется использовать отдельный защитный провод и проверить целостность заземляющего контура.
Часто встречается ошибка в подключении дополнительных устройств защиты – например, термореле или предохранителей – которые включены в разрыв управляющего сигнала реле без учёта их характеристик. Это может привести к отсутствию напряжения на катушке и не срабатыванию насоса.
Некорректное использование клеммной колодки, например, перекручивание проводов, ослабленные зажимы или отсутствие зачистки изоляции в месте контакта, вызывает обрыв цепи или появление высокого сопротивления. Это снижает ток и препятствует срабатыванию реле.
Для устранения проблем необходимо тщательно сверять схему подключения с технической документацией, использовать мультиметр для проверки целостности цепей и правильности напряжений, а также соблюдать требования по подключению заземления и защитных устройств.
Вопрос-ответ:
Почему реле давления не подает сигнал на включение насоса при падении давления в системе?
Одной из частых причин является неисправность или неправильная настройка датчика давления, который отвечает за срабатывание реле. Если датчик не фиксирует снижение давления или установлен на неверный порог, реле не получит команду включения. Также возможен обрыв проводки или плохой контакт в цепи управления, что препятствует передаче сигнала. Рекомендуется проверить корректность подключения и состояние сенсора, а также измерить напряжение на выходе реле.
Как определить, что проблема в самом реле, а не в насосе или электропитании?
Для диагностики следует сначала отключить реле от цепи управления и проверить его работоспособность отдельно — например, подать тестовое напряжение на управляющие контакты и проверить переключение выходных контактов мультиметром. Если контакты не замыкаются или не размыкаются, значит реле вышло из строя. При нормальной работе реле стоит проверить целостность и напряжение питания насоса, а также исправность самого двигателя и его пусковых устройств. Так можно исключить или подтвердить неисправность конкретного элемента.
Какие ошибки при монтаже реле чаще всего мешают запуску насоса?
Основные ошибки включают неправильное подключение клемм реле — например, перепутывание входного и выходного контактов, что блокирует управление насосом. Также распространена ситуация, когда питание реле подключено через автоматический выключатель или предохранитель, которые оказались отключены или неисправны. Нередко встречается отсутствие заземления, что может привести к помехам и некорректной работе. Важно внимательно сверять схему подключения и использовать инструкции производителя, чтобы избежать подобных ошибок.
Можно ли ремонтировать реле самостоятельно, если оно не включает насос, или лучше заменить устройство?
В некоторых случаях возможно устранить неисправность своими силами, например, почистить контакты от окислов, проверить и подтянуть клеммы, устранить загрязнения в механической части. Однако если причина связана с внутренними повреждениями электроники или сильным износом, восстановить функциональность без замены будет сложно. При отсутствии опыта рекомендуется заменить реле новым, так как неправильный ремонт может привести к сбоям в работе всей насосной станции и дополнительным затратам.
Какие признаки указывают на залипание механической части реле, и как это исправить?
Если реле не включает насос, несмотря на нормальные показания датчика и наличие напряжения, возможно, механическая часть залипла. Признаки — отсутствие щелчка при срабатывании, визуальная неподвижность рычага или контактов. Такая проблема возникает из-за грязи, коррозии или износа пружин. Исправить можно путем разборки и очистки контактов и подвижных элементов, смазки пружин и возвратных механизмов. Важно проводить работу аккуратно, чтобы не повредить чувствительные детали.
