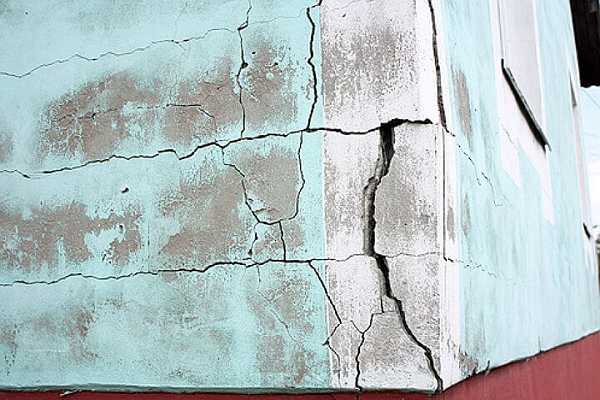

Растрескивание шпаклевки на стенах и потолках возникает из-за нарушений в технологии нанесения, несоблюдения условий высыхания или использования неподходящих материалов. На практике трещины появляются как в свежих, так и в уже отремонтированных помещениях, что указывает на системные ошибки в подготовке основания или выборе состава.
Одной из ключевых причин является нанесение слишком толстого слоя шпаклевки за один проход. При испарении влаги материал не успевает равномерно усаживаться, в результате чего формируются поверхностные или сквозные трещины. Оптимальная толщина одного слоя для большинства финишных составов – не более 1–2 мм.
Низкое качество основания также часто приводит к дефектам. Шпаклевка плохо сцепляется с непрочной, пыльной или жирной поверхностью, особенно без предварительной грунтовки. Это ослабляет адгезию и приводит к отслаиванию и растрескиванию по краям нанесённого слоя.
Температурный режим и уровень влажности в помещении напрямую влияют на скорость испарения влаги из шпаклёвки. При сквозняках, высокой температуре или интенсивной вентиляции поверхность высыхает быстрее, чем внутренние слои, что провоцирует внутренние напряжения и образование микротрещин.
Еще одной распространённой причиной является использование шпаклевки с истёкшим сроком хранения или нарушенной рецептурой после разбавления. Такие составы теряют эластичность, неравномерно сохнут и не выдерживают напряжений при усадке основания или изменениях влажности.

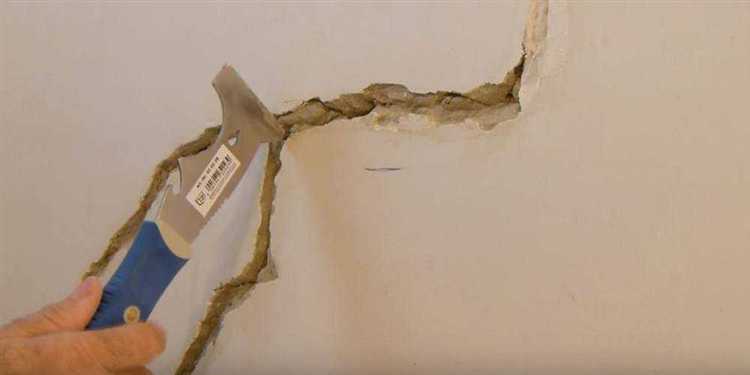

Нарушения в подготовке основания перед нанесением шпаклевки
Влажность основания также критична. При нанесении шпаклевки на переувлажнённую поверхность вода испаряется неравномерно, что приводит к внутренним напряжениям и микротрещинам. Перед началом работ необходимо использовать влагомер и убедиться, что уровень остаточной влажности не превышает 5% для бетона и 8% для гипсокартона.
Ошибкой считается отсутствие или неправильный выбор грунтовки. Нанесение шпаклёвки без предварительной обработки грунтовочным составом приводит к повышенному водопоглощению основания, что ускоряет высыхание и вызывает усадочные трещины. Для слабовпитывающих поверхностей следует применять грунтовки глубокого проникновения, а для пористых – укрепляющие составы с добавками на акриловой или силиконовой основе.
Неоднородность основания по материалу и структуре также вызывает трещинообразование. При шпаклевании участков с разной плотностью (например, бетон и гипсокартон) происходит различная усадка. Для компенсации этих различий применяются армирующие сетки из стекловолокна или полиэстера, которые укладываются в первый базовый слой шпаклёвки.
Игнорирование перепадов температуры основания может стать причиной микротрещин. При значительных температурных контрастах шпаклевка теряет пластичность. Перед началом работ следует убедиться, что температура основания и воздуха находится в пределах +10…+25 °C, а резкие колебания в течение суток отсутствуют.

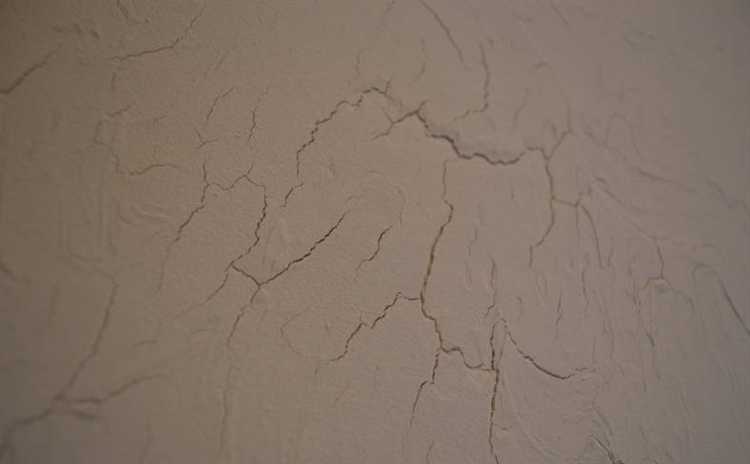

Выбор неподходящего типа шпаклевки для конкретной поверхности
Использование шпаклевки, не соответствующей типу основания, приводит к неравномерному высыханию, внутренним напряжениям и растрескиванию. Например, гипсовые составы на цементных или бетонных поверхностях теряют адгезию из-за щелочной реакции основания, особенно при высокой влажности. В результате происходит локальное отслаивание и образование микротрещин в зоне перехода между шпаклевкой и основанием.
На гладких или слабо впитывающих поверхностях (пластик, стекло, окрашенные стены) традиционные шпаклевки без модификаторов эластичности не обеспечивают сцепления, что провоцирует отрыв материала при усадке. Для таких оснований требуются специальные адгезионные составы или шпаклевки на акриловой основе с улучшенными связующими.
Если шпаклевка предназначена для внутренних работ, но применяется снаружи, она теряет прочностные характеристики под действием УФ-излучения и перепадов температуры. Это становится критичным уже в течение первого месяца эксплуатации – появляются глубокие трещины, нарушается геометрия слоя.
Цементные шпаклевки не подходят для гипсокартона – они обладают избыточной жесткостью и создают разницу в пластичности с основой. Это особенно заметно при колебаниях влажности: гипсокартон «играет», а жесткий шпаклевочный слой – нет, что провоцирует сетку мелких трещин по швам и стыкам листов.
Оптимальный выбор шпаклевки должен учитывать материал основания, условия эксплуатации и толщину наносимого слоя. Производитель всегда указывает совместимость на упаковке, и игнорирование этой информации – одна из ключевых причин разрушения шпаклевочного слоя при высыхании.
Превышение рекомендуемой толщины слоя при нанесении
Чрезмерная толщина слоя шпаклевки значительно увеличивает риск растрескивания при высыхании. Производители указывают предельную толщину одного нанесения для каждой конкретной смеси – обычно от 0,5 до 3 мм. При превышении этого значения материал не успевает равномерно просохнуть по всей глубине, в результате чего верхняя часть затвердевает быстрее, чем нижние слои, и возникают внутренние напряжения.
Особенно критично превышение нормы при использовании финишных шпаклевок, не рассчитанных на выравнивание значительных неровностей. Попытки нанести сразу толстый слой без этапного выравнивания грубыми составами приводят к деформации покрытия по мере испарения влаги. Шпаклевка начинает трескаться, отслаиваться и теряет адгезию к основанию.
Рекомендовано наносить материал послойно, соблюдая межслойную сушку. При необходимости выравнивания значительных перепадов следует применять стартовые смеси с высокой прочностью и допустимой толщиной до 10 мм за один проход, в зависимости от состава. Каждый последующий слой наносится только после полного высыхания предыдущего.
Игнорирование этих требований особенно часто приводит к проблемам при работе с гипсокартоном, ДСП и другими нестабильными основаниями, которые подвержены деформации при повышенной влажности. Толстый неравномерный слой в таких случаях усугубляет структурные напряжения и провоцирует образование трещин.
Влияние низкой или высокой температуры воздуха при сушке
Температурный режим в период сушки шпаклевки напрямую влияет на равномерность испарения влаги и сохранение целостности покрытия. При температуре ниже +10 °C замедляется испарение воды из состава, что увеличивает время высыхания и повышает риск локальных переувлажнений. Такие участки часто приводят к неравномерной усадке и последующему образованию трещин.
Высокие температуры, особенно свыше +30 °C, ускоряют испарение воды с поверхности материала. В результате формируется жесткая корка, тогда как внутренние слои не успевают просохнуть. Это создает напряжение между слоями, что провоцирует растрескивание как на этапе окончательной сушки, так и после нанесения последующих покрытий.
Оптимальный температурный диапазон при работе со шпаклевочными материалами составляет от +15 °C до +25 °C. В этих условиях влага испаряется равномерно, обеспечивая стабильную усадку без резких перепадов напряжений в структуре слоя.
Нежелательно производить сушку с использованием тепловых пушек и вентиляторов, направленных непосредственно на поверхность – локальный перегрев вызывает аналогичный эффект, что и чрезмерная температура окружающей среды. При необходимости ускоренной сушки следует применять мягкое, равномерное проветривание помещения без сквозняков и резких температурных границ.
Соблюдение температурного режима – ключевое условие сохранения прочности и целостности шпаклевочного слоя в процессе высыхания.
Отсутствие контроля влажности в помещении во время высыхания
Один из критичных факторов, влияющих на образование трещин в шпаклевке, – неконтролируемая влажность воздуха в помещении во время высыхания состава. При относительной влажности ниже 40% происходит слишком быстрое испарение влаги из шпаклевочного слоя. Это приводит к неравномерному схватыванию и усадке, особенно в случае толстослойного нанесения, где внутренняя часть материала не успевает равномерно полимеризоваться.
Наоборот, при влажности выше 70% высыхание замедляется, и влага может задерживаться в нижних слоях, вызывая накопление напряжений и отслаивание верхнего слоя после его схватывания. Такое состояние особенно опасно при использовании гипсовых шпаклевок, склонных к кристаллизации при нестабильной влажности.
Рекомендуется поддерживать стабильную влажность в диапазоне 50–60% на протяжении всего процесса высыхания. Для этого применяют гигрометры и бытовые увлажнители или осушители воздуха в зависимости от сезона и условий помещения. Также важно избегать сквозняков, поскольку резкие потоки воздуха нарушают равномерность высыхания и усиливают испарение воды с поверхности.
Игнорирование микроклимата в помещении на этапе сушки даже качественно нанесённой шпаклёвки приводит к микротрещинам, нарушающим целостность отделочного слоя и снижающим его адгезию к последующим покрытиям. Контроль влажности должен быть не временной мерой, а обязательным элементом технологического процесса.

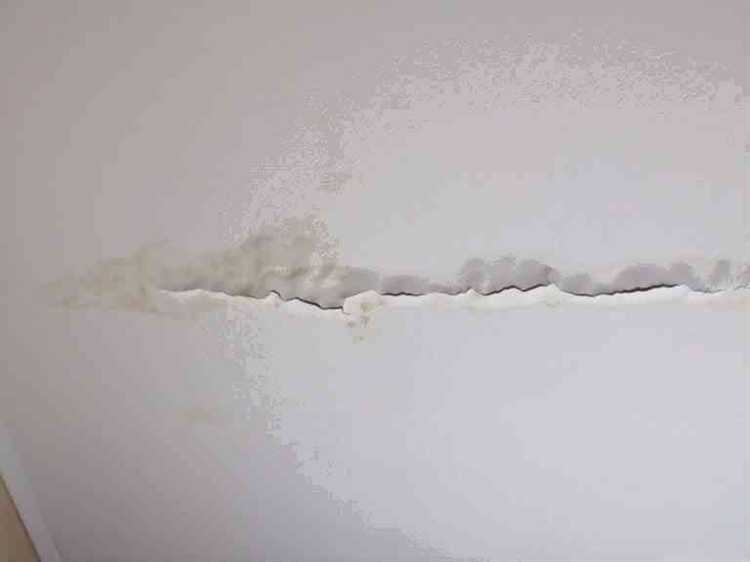

Смешивание шпаклевки с несовместимыми добавками или растворителями
Использование неподходящих добавок или растворителей при приготовлении шпаклевки часто приводит к её растрескиванию после высыхания. Несовместимость компонентов нарушает структуру материала, снижая его эластичность и прочность.
Наиболее частые ошибки:
- Добавление растворителей на основе ацетона или спиртов в состав шпаклевок, предназначенных для водной основы. Это приводит к резкому нарушению полимерной сетки и быстрому испарению, вызывая внутренние напряжения.
- Применение непроверенных пластификаторов или разбавителей, которые не предусмотрены производителем. Их химическая несовместимость вызывает расслаивание и микротрещины.
- Использование добавок с высоким содержанием масел или восков в гипсовые и цементные шпаклевки, что ухудшает адгезию и вызывает отслаивание и растрескивание.
Рекомендации для предотвращения дефектов:
- Строго соблюдать инструкции производителя по составу и рекомендованным разбавителям.
- Перед использованием новых добавок проводить тесты на совместимость с выбранным типом шпаклевки на небольшом участке.
- Избегать смешивания шпаклевок разной химической природы (например, акриловых и цементных) для сохранения однородности слоя.
- Использовать только сертифицированные растворители и добавки, соответствующие типу шпаклевки и назначению работ.
Контроль качества исходных материалов и корректный подбор компонентов позволяют обеспечить однородность структуры шпаклевки и предотвратить появление трещин на стадии высыхания.
Вопрос-ответ:
Почему появляются трещины на шпаклевке сразу после высыхания?
Трещины возникают из-за неравномерного высыхания слоя шпаклевки. Если верхний слой высыхает слишком быстро, а внутренняя часть остаётся влажной, возникает внутреннее напряжение, приводящее к растрескиванию. Такое часто случается при высокой температуре или сильном ветре в помещении, а также при нанесении слишком толстого слоя шпаклевки.
Как влияет толщина наносимого слоя шпаклевки на вероятность появления трещин?
Чем толще слой, тем выше риск трещин. Толстая шпаклевка сохнет неравномерно: поверхность застывает быстрее, чем нижние слои, из-за чего образуется внутреннее напряжение и покрытие начинает трескаться. Для предотвращения этого рекомендуют наносить несколько тонких слоев с тщательным просушиванием каждого, а не один толстый.
Может ли неправильное приготовление шпаклевочной смеси привести к растрескиванию? Какие ошибки чаще всего допускают?
Да, несоблюдение пропорций воды и сухой смеси либо использование неподходящих добавок ухудшают адгезию и структуру материала. Если разбавлять шпаклевку слишком жидко, она становится слабой и склонной к усадке, что приводит к трещинам. Смешивание с несовместимыми растворителями или добавками может нарушить химическую основу, вызвать расслаивание и образование микротрещин.
Какая роль подготовки поверхности перед шпаклеванием в предотвращении появления трещин?
Основание должно быть чистым, сухим, без пыли, масляных пятен и отслаивающихся элементов. Неподготовленная поверхность снижает сцепление шпаклевки, что приводит к её отслоению и трещинам. Использование грунтовок улучшает адгезию и равномерность впитывания влаги, что снижает вероятность деформаций и повреждений шпаклевочного слоя при высыхании.
Загрузка...
