Срабатывание автоматического выключателя при включении бойлера – распространённая проблема, особенно в старых электросетях или при неправильной установке оборудования. В большинстве случаев причина кроется в перегрузке линии, коротком замыкании или утечке тока на корпус.
Если номинал автомата ниже необходимого значения для конкретной модели бойлера, то при включении ТЭНа, потребляющего 1,5–2,5 кВт, возникает перегрузка, и автомат отключает питание. Например, бойлер мощностью 2000 Вт при напряжении 220 В потребляет ток около 9 ампер. При этом автомат на 10 А может сработать, особенно при пусковом токе, превышающем рабочий в 1,5–2 раза.
Повреждённый кабель, окисленные клеммы, плохой контакт в клеммной коробке или использование удлинителя могут привести к нагреву и замыканию. Такие дефекты часто не видны визуально, но создают условия для срабатывания защиты.
Если автомат срабатывает сразу после включения, даже при замене бойлера на другой, необходимо проверить изоляцию кабеля, УЗО и состояние розетки. Утечка тока более 30 мА при наличии УЗО также приводит к отключению – это может свидетельствовать о повреждённом нагревательном элементе или попадании влаги внутрь корпуса.
Для точной диагностики требуется мультиметр и знание основных параметров электросети. Проверка сопротивления между «фазой» и «землёй», замер сопротивления ТЭНа и визуальный осмотр всех соединений помогут выявить причину отключения автомата без демонтажа оборудования.
Проверка ТЭНа на пробой или замыкание
Для диагностики пробоя ТЭНа требуется мультиметр, установленный в режим измерения сопротивления. Перед началом проверки бойлер должен быть полностью отключён от сети, а клеммы ТЭНа – отсоединены.
Визуальный осмотр редко даёт достоверную информацию: накипь может скрывать повреждения. Поэтому при подозрении на пробой необходимо полное отключение бойлера и замена нагревательного элемента, даже если внешне он не имеет дефектов.
Неисправность УЗО или его несоответствие нагрузке
Устройство защитного отключения (УЗО) предназначено для отключения питания при утечке тока, но при несоответствии характеристик бойлера и параметров УЗО оно может срабатывать ошибочно. Один из частых сценариев – номинал тока утечки ниже фактической паразитной утечки ТЭНа, особенно при накипи или старении изоляции.
Номинальный ток утечки УЗО для бытовых приборов, включая бойлеры, обычно составляет 30 мА. Однако при подключении бойлера с мощным ТЭНом (например, 2–2.5 кВт), особенно через старую проводку, утечки даже в пределах допустимого диапазона могут накапливаться и приводить к срабатыванию.
Тест УЗО следует проводить вручную нажатием кнопки «Тест». Если УЗО не отключается – оно неисправно и требует замены. Также критично проверить срок службы устройства. УЗО, эксплуатируемое более 10 лет, может терять точность срабатывания, что увеличивает риск ложных отключений.
Еще одна распространённая причина – несоответствие номинального тока УЗО и фактической нагрузки. Если используется УЗО на 16 А, а бойлер и другие потребители создают нагрузку в пределах 18–20 А, устройство будет отключаться по перегрузке, а не из-за утечки. В этом случае необходимо заменить УЗО на модель с током не менее 25 А, учитывая пусковые токи и одновременное включение других приборов.
Также важно исключить подключение бойлера через УЗО общего назначения, на которое заведены и другие линии. Совокупная паразитная утечка всех потребителей может превышать порог 30 мА, даже если бойлер в порядке. Рекомендуется установка отдельного УЗО на бойлерную линию.
Неправильное подключение бойлера к электросети
Наиболее распространённые ошибки:
- Подключение к розетке с общей нагрузкой – при включении бойлера суммарная мощность превышает допустимую, и автомат отключает питание.
- Использование кабеля с недостатечным сечением – при работе бойлера кабель перегревается, что провоцирует отключение по току.
- Отсутствие выделенной линии – бойлер должен быть подключён к отдельному автомату с учётом его мощности (обычно 10–16 А для моделей до 3 кВт).
- Подключение без заземления – отсутствие заземляющего провода увеличивает риск утечки тока на корпус и срабатывание УЗО или автомата.
- Неправильное соединение фазного и нулевого проводов – путаница при монтаже может вызвать короткое замыкание сразу после включения.
Рекомендуется:
- Прокладывать отдельную медную линию от распределительного щита с сечением не менее 2,5 мм².
- Устанавливать автомат соответствующего номинала и УЗО с током утечки не более 30 мА.
- Применять розетки и вилки с классом защиты не ниже IP44, особенно при установке бойлера в ванной.
- Проверять целостность изоляции и правильность подключения фаз до подачи напряжения.
Все подключения должны производиться с соблюдением ПУЭ и по возможности квалифицированным электриком. Самостоятельные действия без должных знаний могут привести не только к выбиванию автомата, но и к поражению током или пожару.
Слишком слабый автоматический выключатель
Автоматический выключатель, установленный в щите, должен соответствовать номинальной мощности бойлера. Если его ток срабатывания ниже требуемого, при включении нагревателя происходит перегрузка, и защита отключает питание.
Например, бойлер мощностью 2 кВт при напряжении 230 В потребляет ток около 8,7 А. Для такой нагрузки требуется автомат номиналом не менее 10 А. Если установлен автомат на 6 А, он будет отключаться при каждом включении бойлера, особенно в момент пускового тока.
Важно учитывать не только мощность, но и тип автомата. Для бойлеров рекомендуется использовать автоматы с характеристикой «C», рассчитанные на кратковременные пусковые токи. Использование автомата типа «B» может привести к ложным срабатываниям.
Также необходимо проверить, нет ли других нагрузок на той же линии. Если к одному автомату подключены розетки, освещение и бойлер, суммарный ток может превышать номинал, что тоже приведёт к выбиванию защиты.
Рекомендуется выделить отдельную линию с кабелем соответствующего сечения (например, 3×2.5 мм² для 16 А) и установить автоматический выключатель номиналом 10–16 А, в зависимости от характеристик бойлера.

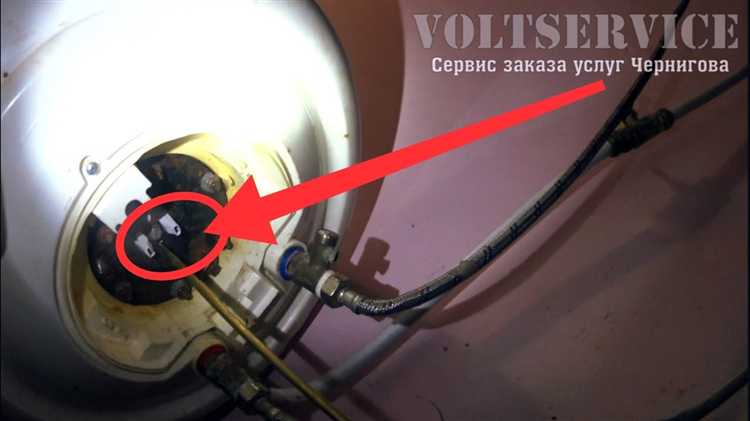

Повреждённая проводка внутри бойлера
Проводка внутри бойлера подвержена износу из-за постоянного нагрева и перепадов температуры. Изоляция проводов может трескаться, оголять жилы, что приводит к короткому замыканию при включении устройства.
Контактные соединения часто ослабевают, вызывая искрение и перегрев, что автоматически срабатывает защитный автомат. Особенно уязвимы места пайки и клеммные колодки, где появляется коррозия и механические повреждения.
При регулярных перегревах или нарушениях монтажа возникает перетирание проводов о металлические части корпуса бойлера. Это становится причиной токовых утечек и выбивания автомата.
Рекомендуется провести визуальный и инструментальный осмотр проводки с помощью мультиметра: измерить сопротивление изоляции и целостность цепи. При обнаружении повреждений необходима замена изоляции или полное обновление проводки на термостойкий кабель с соответствующим сечением.
Работы должен выполнять квалифицированный электрик с отключением бойлера от сети. Неисправная внутренняя проводка – частая причина срабатывания автомата и потенциальный источник пожара.
Влажность или конденсат внутри клеммной коробки
Появление влаги или конденсата внутри клеммной коробки бойлера приводит к снижению изоляционных свойств и образованию токов утечки. В результате автоматический выключатель срабатывает сразу при включении, фиксируя короткое замыкание или утечку тока.
Основные причины влаги в клеммной коробке – неплотность уплотнений и нарушение герметичности корпуса бойлера, а также высокая влажность помещения без должной вентиляции. Конденсат образуется при резких перепадах температуры внутри корпуса и на улице.
Для предотвращения попадания влаги необходимо проверить целостность резиновых уплотнителей крышки клеммной коробки и заменить их при повреждениях. Рекомендуется использовать герметик на стыках и соблюдать монтажные нормы, исключающие проникновение воды.
Также важна проверка и обеспечение правильной вентиляции помещения, чтобы снизить уровень влажности и предотвратить конденсацию. При обнаружении влаги нужно полностью высушить клеммную коробку и осмотреть контакты на наличие коррозии, очистить или заменить поврежденные элементы.
Игнорирование влаги внутри клеммной коробки может привести к повреждению электрооборудования и постоянным срабатываниям защитных устройств. Поэтому своевременный контроль состояния и обеспечение герметичности критичны для стабильной работы бойлера.
Замыкание в розетке или вилке бойлера
Основные признаки замыкания в розетке или вилке:
- появление запаха горелого пластика или гари;
- потемнение или обугливание корпуса вилки или розетки;
- перегрев при прикосновении;
- исчезновение напряжения в розетке после срабатывания автомата.
Для диагностики следует:
- отключить бойлер от сети;
- внимательно осмотреть вилку и розетку на предмет механических повреждений, следов нагара и окисления;
- при наличии мультиметра проверить целостность проводов и отсутствие коротких замыканий между контактами вилки;
- заменить розетку или вилку при выявлении дефектов, используйте изделия с маркировкой и соответствующие номиналы тока.
При монтаже новой розетки или вилки важно обеспечить плотный контакт и правильную полярность подключения фазного и нулевого проводов. Некачественные соединения повышают риск замыкания и преждевременного выхода из строя автомата.
Регулярная проверка и обслуживание вилки и розетки снижают вероятность замыканий и обеспечивают стабильную работу бойлера без срабатывания защитных устройств.
Наличие утечки тока в электросети квартиры
Утечка тока в электросети квартиры вызывает срабатывание автоматического выключателя при включении бойлера из-за повышения токовой нагрузки и срабатывания защитных устройств. Основной причиной становится повреждение изоляции проводов, что приводит к прохождению тока на землю или корпус оборудования.
Для точного определения утечки используют специализированные приборы – мегомметры или токовые клещи с функцией поиска токов утечки. При сопротивлении изоляции ниже 0,5 МОм вероятность утечки значительно возрастает и требует немедленного вмешательства.
Рекомендуется проверить целостность изоляции как на линии питания бойлера, так и на распределительном щите, уделяя внимание заземлению и подключению защитного проводника. Нарушение заземления или плохой контакт создают условия для утечки и, соответственно, выбивания автомата.
Если утечка обнаружена, необходимо заменить поврежденные участки кабеля и проверить исправность электрооборудования, в том числе самого бойлера. При повторяющихся срабатываниях автомата без видимых повреждений стоит вызвать квалифицированного электрика для комплексной диагностики всей квартиры.
Вопрос-ответ:
Почему автомат выбивает именно при включении бойлера, а не во время его работы?
Автоматический выключатель реагирует на резкий скачок тока при включении бойлера, который возникает из-за пускового тока нагревательного элемента (ТЭНа). Этот ток может быть значительно выше рабочего, что приводит к срабатыванию автомата. Если во время работы ток стабилизируется и не превышает порог, автомат не срабатывает. Однако наличие скрытых дефектов, таких как короткое замыкание или утечка, также может вызвать срабатывание именно в момент включения.
Может ли быть причиной выбивания автомата неправильное подключение бойлера к электросети?
Да, ошибки в подключении могут привести к короткому замыканию или утечке тока, что вызывает отключение автомата. Например, перепутанные фазовый и нулевой провода, отсутствие или неправильное заземление, соединение в одном клеммнике разных потенциалов — все это способно вызвать аварийную ситуацию. Проверка правильности монтажа и соответствия схемы подключения технической документации помогает устранить эту проблему.
Как влияет на работу автомата состояние ТЭНа бойлера?
Если ТЭН поврежден, например, имеет пробой на корпус или внутреннее замыкание, возникает утечка тока или короткое замыкание. В таком случае автоматический выключатель срабатывает сразу при включении. Для проверки ТЭНа используют мультиметр или специализированные приборы для измерения сопротивления изоляции. При обнаружении дефектов элемент подлежит замене.
Почему автомат может срабатывать даже при исправном бойлере и отсутствии видимых повреждений?
Выбивание автомата возможно из-за неправильного выбора его характеристик — например, слишком низкого номинала по току или чувствительности. Также причиной может стать влажность в соединительных коробках или розетке, что приводит к появлению утечки. Некачественные контакты и ослабленные клеммы создают повышенное сопротивление и искрение, что тоже вызывает срабатывание защиты. Рекомендуется проверить параметры автомата, состояние контактов и окружающую среду установки.
