Розетка для электроплиты сколько вольт

Для правильного подключения электроплиты необходимо учитывать ключевые параметры розетки, прежде всего напряжение и номинальный ток. Стандартное напряжение электросети в жилых помещениях составляет 220–240 В. Однако для большинства современных электроплит требуется трехфазное питание 380 В с силой тока от 25 до 32 ампер, что позволяет обеспечить стабильную работу мощного нагревательного оборудования.

Розетка для электроплиты должна быть рассчитана на соответствующую нагрузку, выдерживать ток не менее указанного в технической документации устройства. Для однофазных плит чаще всего используется розетка с напряжением 220 В и током 16-25 А, тогда как трехфазные модели требуют специализированных розеток с пятиконтактным подключением и более высокой пропускной способностью.

Особое внимание следует уделять правильному подключению заземления и соблюдению правил электробезопасности. Использование розеток и кабелей с недостаточной мощностью приводит к перегреву, снижению срока службы техники и риску возгорания. Рекомендуется проконсультироваться с квалифицированным электриком и использовать оборудование, соответствующее национальным стандартам и нормам.

Оптимальное напряжение для подключения электрической плиты в домашних условиях

Стандартное напряжение сети для подключения электрической плиты в жилых домах составляет 220–240 В при частоте 50 Гц. Именно такой диапазон обеспечивает стабильную работу нагревательных элементов и электронных модулей плиты без риска перегрева или выхода из строя.

Для мощных моделей электроплит с потребляемой мощностью свыше 7 кВт рекомендуется трехфазное подключение с напряжением 380 В. В домашних условиях это актуально при наличии соответствующей электрической разводки и допуска со стороны электросети.

Рекомендации по напряжению и параметрам подключения:

• Однофазное подключение – 220–240 В с силой тока до 32 А для плит мощностью до 7 кВт.
• Трехфазное подключение – 380 В, с током от 16 А и выше, применяется для плит с мощностью свыше 7 кВт.
• Важно использовать розетки и кабели, рассчитанные на соответствующий ток, с сечением жил не менее 4 мм² для однофазных и 6 мм² для трехфазных цепей.
• Напряжение ниже 210 В может привести к снижению эффективности работы плиты и увеличению времени нагрева, выше 250 В – к риску повреждения электрооборудования.

Перед подключением необходимо проверить напряжение в сети с помощью мультиметра и проконсультироваться с квалифицированным электриком для выбора правильной схемы подключения и соответствующих параметров розетки.

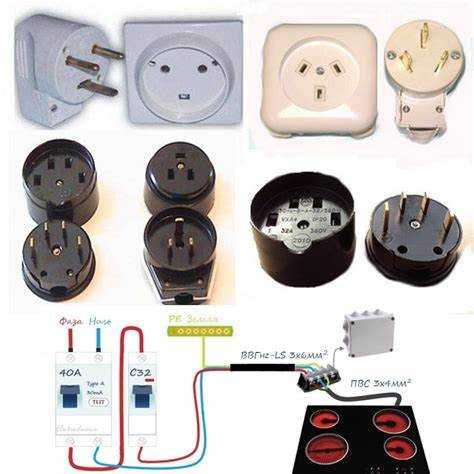

Требования к силовой розетке для электрической плиты по стандартам безопасности

Силовая розетка для подключения электрической плиты должна соответствовать напряжению 220–240 В и обеспечивать токовую нагрузку не менее 32 А. Использование розеток с меньшим номиналом приводит к перегреву и риску возгорания.

Обязательно применение трехконтактной розетки с заземляющим контактом для защиты от токов утечки и обеспечения безопасного отключения при неисправностях. Заземление должно быть выполнено согласно действующим нормативам и проверено мультиметром на надежность.

Розетка должна иметь степень защиты не ниже IP44, если она расположена на кухне с повышенной влажностью и возможным попаданием брызг. Это предотвращает короткие замыкания и повреждения оборудования.

Монтаж розетки производится с использованием медных проводников сечением не менее 4 мм², что соответствует расчетной токовой нагрузке. Проводка должна быть прокладывается открыто или в защищенных трубах, без перегибов и механических повреждений.

Рекомендуется установка отдельного автоматического выключателя (автомата) на электрическую плиту с характеристикой C и номиналом 32 А. Это обеспечит быстрое отключение при перегрузке или коротком замыкании.

В целях безопасности запрещено использовать удлинители и тройники для подключения плиты, так как они не рассчитаны на высокую нагрузку и увеличивают риск аварийных ситуаций.

Все монтажные работы должны выполняться квалифицированным электриком с соблюдением норм ПУЭ (Правил устройства электроустановок) и местных стандартов.

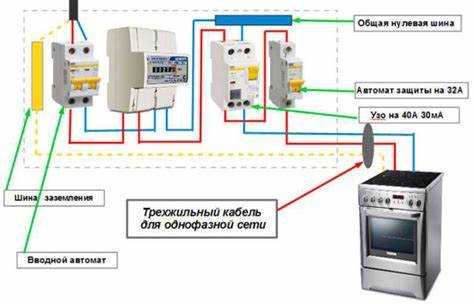

Выбор правильного сечения провода для электроплиты в зависимости от мощности

Для расчета требуемого сечения провода используется формула: I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение сети (обычно 230 В для однофазной или 400 В для трехфазной сети).

Рассмотрим наиболее распространенные варианты мощности и рекомендуемые сечения медных проводов:

Если электроплита подключается к трехфазной сети 400 В, расчет тока производится по формуле I = P / (√3 × U), что снижает нагрузку на каждый провод и позволяет использовать провода меньшего сечения при той же мощности.

Также необходимо учитывать длину кабеля: при значительных расстояниях свыше 10 метров рекомендуется увеличить сечение на одну ступень для компенсации падения напряжения и уменьшения тепловых потерь.

При выборе провода нужно использовать только медные жилы с соответствующей изоляцией, рассчитанной на рабочее напряжение и температурный режим в месте прокладки.

Правильный подбор сечения снижает риск перегрева, повреждения изоляции и отключения автоматов, обеспечивая стабильную работу электроплиты в течение длительного времени.

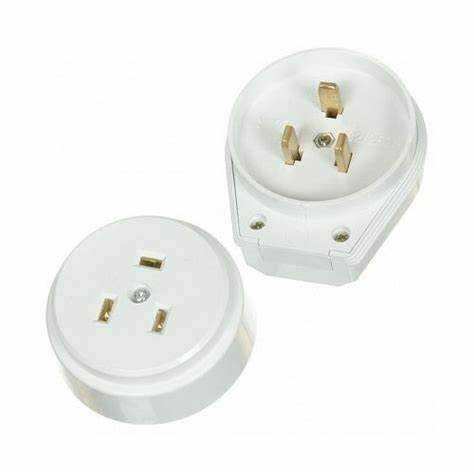

Типы розеток и вилок, совместимых с электрическими плитами

Электрические плиты требуют подключения к сети с напряжением 220–380 В и силой тока от 16 до 32 А в зависимости от модели и мощности. Для таких нагрузок применяются розетки и вилки промышленного стандарта, рассчитанные на высокий ток и устойчивые к нагреву.

Наиболее распространённые типы вилок для плит – с тремя или четырьмя контактами. Трёхконтактные предназначены для подключения однофазных плит с фазой, нулём и заземлением. Четырёхконтактные используют для трёхфазных моделей, где отдельно подключаются три фазы, ноль и защитный проводник.

Розетки для электроплит выпускаются под напряжение 220 В и 380 В с силой тока от 16 до 32 А. Наиболее популярны изделия с током 25 и 32 А, которые обеспечивают надёжный контакт и не перегреваются при длительной работе.

Разъёмы должны иметь защиту от влаги и пыли, обычно класс IP44 или выше. Контакты выполнены из латуни или другого устойчивого к коррозии металла, что гарантирует длительный срок службы без ухудшения контакта.

Важное условие – соответствие вилки и розетки по количеству контактов и размеру. Несоответствие приведёт к невозможности подключения или нестабильной работе. Рекомендуется использовать комплектующие одного производителя и серии, прошедшие сертификацию для эксплуатации с бытовыми плитами.

При установке розетки учитывают расположение заземляющего контакта, чтобы обеспечить правильное подключение защитного проводника и исключить риск поражения электрическим током.

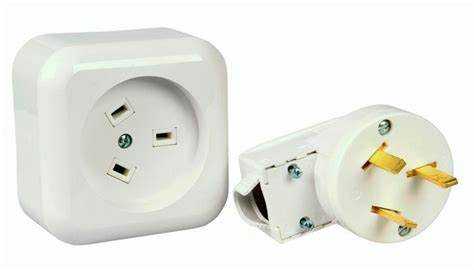

Как проверить исправность и надежность подключения розетки для плиты

Первый этап проверки – отключение питания в щитке и визуальный осмотр розетки. Следует убедиться в отсутствии повреждений корпуса, трещин и признаков перегрева, например, обуглившихся участков. Контакты должны быть чистыми и плотными, без следов коррозии.

После восстановления питания используют мультиметр для измерения напряжения на розетке. Для электроплит стандартно требуется напряжение 220–240 В на однофазных моделях и 380–400 В для трехфазных. Значения должны соответствовать параметрам электросети с отклонением не более ±10%.

Проверка надежности контактов выполняется путем измерения сопротивления между контактами и корпусом. Сопротивление должно быть максимально высоким (свыше 1 МОм), что свидетельствует об отсутствии пробоев и утечек. Низкие значения указывают на возможные повреждения изоляции.

Особое внимание уделяется правильности подключения заземления. Для этого проверяют сопротивление петли «фаза-нуль-заземление» с помощью тестера заземления. Значение не должно превышать 4 Ом для бытовых условий.

Если розетка оборудована клеммами с винтовыми соединениями, необходимо проверить затяжку винтов – ослабленные соединения приводят к нагреву и снижению безопасности. Для этого используют отвертку с динамометрическим усилием или фиксируют степень затяжки визуально и по усилию.

Рекомендуется провести нагрузочное испытание, подключив электроплиту или аналогичную нагрузку, и измерить напряжение на розетке в процессе работы. Падение напряжения более 5% от номинала указывает на недостаточно качественное подключение или слабые контакты.

Для диагностики нестабильного напряжения применяют осциллограф или специализированные измерительные приборы, фиксирующие пиковые перепады и просадки. Это позволяет выявить проблемы, не видимые при статических измерениях.

Все работы должны проводиться при отключенном напряжении и с использованием средств индивидуальной защиты. При отсутствии опыта лучше обратиться к квалифицированному электрику.

Влияние фазности электросети на параметры розетки для электроплиты

Электроплиты могут подключаться как к однофазной, так и к трёхфазной сети. Фазность напрямую определяет параметры розетки, её конструкцию и токовые характеристики.

Для однофазной сети напряжение составляет 220–240 В, обычно используется розетка с двумя фазными контактами и заземлением. Максимальный ток в такой цепи зависит от мощности плиты, но чаще всего это 25–32 А. Кабель и розетка должны соответствовать этому значению, чтобы избежать перегрева.

В трёхфазной сети номинальное напряжение между фазами – 380–400 В, при этом каждый фазный провод имеет напряжение 220 В относительно нейтрали. Для подключения электроплит, мощность которых превышает 7 кВт, предпочтительно использовать трёхфазное подключение, поскольку нагрузка распределяется по трем линиям.

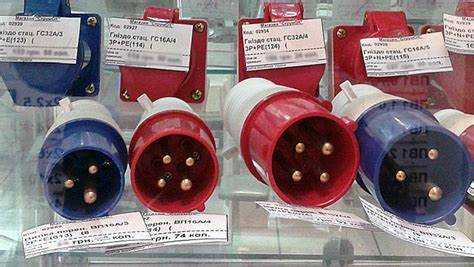

Розетка для трёхфазной плиты оснащается четырьмя контактами: три для фаз и один для заземления. Токовые параметры контактов обычно рассчитаны на 32 А и выше, в зависимости от мощности плиты и требований производителя. Сечение провода выбирается исходя из максимального тока по каждой фазе.

Неправильный выбор фазности розетки и цепи приводит к перегрузкам, перегреву контактов и ухудшению срока службы оборудования. Важно учитывать не только фазность, но и качество контактов, а также корректное заземление.

При подключении электроплит к трёхфазной сети рекомендуется устанавливать отдельный автоматический выключатель на каждую фазу с номиналом, соответствующим суммарной нагрузке и характеристикам проводки. Для однофазных плит достаточно одного автомата с соответствующим током.

Резюме: однофазная розетка рассчитана на 220–240 В и ток до 32 А, трёхфазная – на 380–400 В с тремя фазами и током от 32 А. Выбор зависит от мощности плиты и конфигурации электросети.

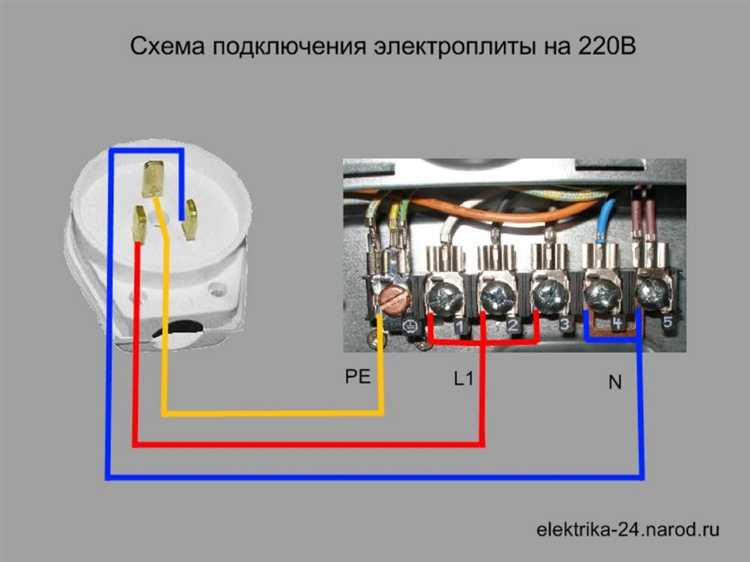

Особенности установки и размещения розетки для электроплиты на кухне

Розетка для электроплиты должна соответствовать электрическим параметрам устройства и правилам безопасности. Рекомендуется использовать розетки с напряжением 220 В для однфазных плит и 380 В для трехфазных моделей.

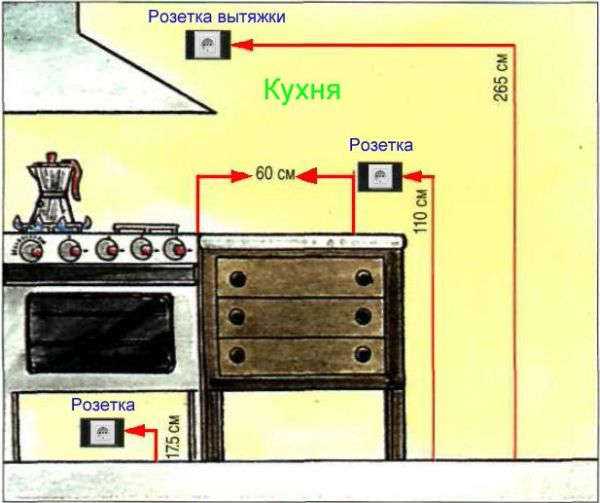

Оптимальное место установки – на высоте 30–50 см от пола, чтобы обеспечить удобный доступ для подключения и обслуживания, при этом исключить попадание влаги и жира.

Розетка должна располагаться рядом с плитой, но не ближе 15 см от её корпуса. Это предотвращает перегрев и возможные повреждения изоляции при эксплуатации.

Для защиты электроплиты рекомендуется использовать розетки с заземлением типа «Schuko» или с дополнительным контактом заземления, соответствующие стандарту IEC 60309 для мощных приборов.

• При подключении трехфазной плиты применяется розетка с четырьмя контактами: три фазы и заземление.
• Кабель должен иметь сечение, рассчитанное под максимальную нагрузку плиты, обычно от 4 мм² и выше.
• Установка розетки должна происходить в отдельной монтажной коробке с достаточным запасом пространства для проводки.

Розетка не должна находиться в зоне прямого попадания брызг воды или пара от варочной панели и мойки. Для защиты от влаги используют розетки с повышенной степенью защиты IP44 и выше.

Подключение необходимо выполнять согласно схеме электроплиты и местным нормативам по электробезопасности, с обязательным контролем исправности заземления и наличия УЗО или дифференциального автомата в цепи.

Перед монтажом проверяют качество и целостность кабеля, надежность контактов в розетке и отсутствие механических повреждений. Для предотвращения перегрева розетка должна иметь свободное пространство вокруг корпуса.

Вопрос-ответ:

Какое напряжение должно быть у розетки для подключения электрической плиты?

Для электрической плиты обычно требуется напряжение 220–240 В при однофазном подключении или 380–400 В при трехфазном. Конкретное значение зависит от модели плиты и типа электросети в доме. Перед подключением нужно сверить параметры плиты с характеристиками сети.

Почему для электроплиты рекомендуется использовать розетку с заземлением?

Заземление обеспечивает защиту от поражения электрическим током при возникновении неисправностей. Плита с металлическим корпусом может стать опасной при пробое изоляции, и наличие заземления поможет быстро отключить питание через автоматический защитный прибор.

Как влияет количество фаз электросети на выбор розетки для плиты?

Если электросеть трехфазная, плита может потреблять электричество по всем трем фазам, что требует специальной розетки с соответствующим количеством контактов и проводов. Однофазная сеть требует розетку с меньшим количеством контактов. Это влияет на тип розетки и сечение проводов.

Какое сечение провода нужно использовать при подключении электроплиты к розетке?

Сечение провода зависит от мощности плиты и силы тока, которую она потребляет. Для большинства бытовых плит достаточно кабеля с сечением 4 мм² при однофазном подключении и 2,5–4 мм² на фазу при трехфазном. Точные параметры определяются по техническим характеристикам плиты и правилам электромонтажа.

Можно ли использовать обычную розетку для подключения электрической плиты?

Использование стандартной бытовой розетки не рекомендуется, так как плита потребляет большой ток, который превышает номинал обычной розетки и может привести к перегреву и повреждению. Для плиты нужно устанавливать специализированную розетку с соответствующим номиналом и качественным контактом.
