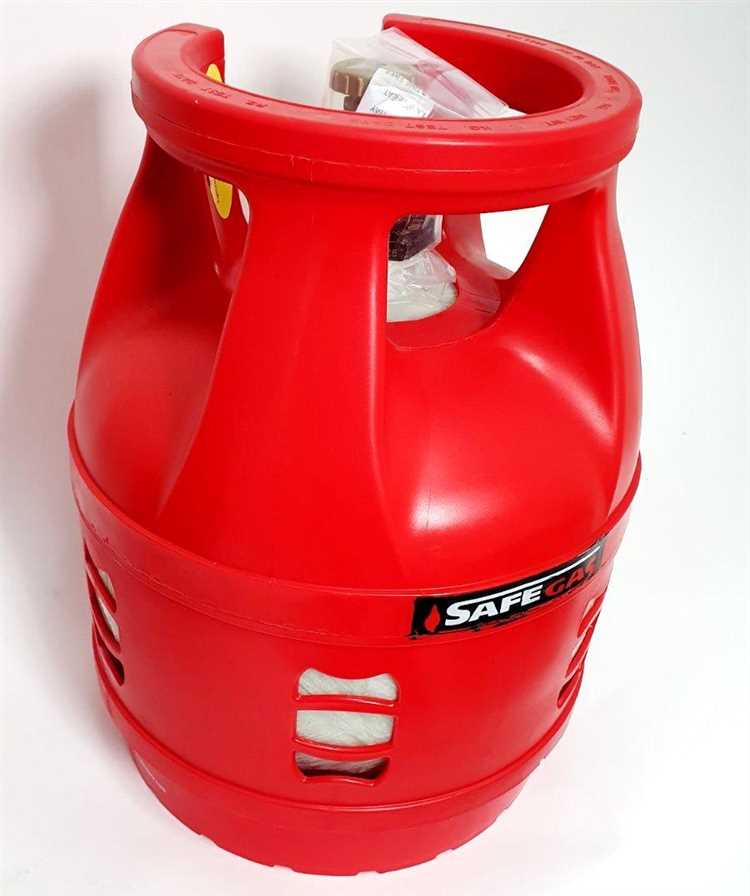

Композитный газовый баллон – это емкость для хранения сжиженного углеводородного газа (пропан, бутан или их смесь), изготовленная не из металла, а из многослойных полимерных материалов с армированием. Конструкция включает герметичную пластиковую колбу, армирующий слой из стекловолокна или углеволокна, а также внешний защитный корпус. Благодаря этому баллоны легче стальных аналогов на 40–70% при одинаковом объёме.
Масса пустого композитного баллона объёмом 24 литра составляет около 5–6 кг, в то время как металлический аналог весит 12–13 кг. Это особенно важно для использования в бытовых условиях, на даче, в кемпингах и при подключении к газовым плитам и обогревателям – перемещать и устанавливать такой баллон значительно проще.
Композитные баллоны не подвержены коррозии, не образуют искру при ударе и не разрываются при перегреве – при превышении давления происходит контролируемый сброс через предохранительный клапан. Материалы устойчивы к ультрафиолету и сохраняют свои свойства при температуре от –40 до +60 °C. Благодаря прозрачности корпуса можно визуально контролировать уровень газа, что невозможно с металлическими аналогами.
Для частного использования стоит выбирать баллоны, сертифицированные по стандартам EN 12245 или ISO 11119-3, с наличием паспортной документации и отметки о сроке службы. Обычно производители указывают срок эксплуатации до 20 лет, при этом баллон не требует ежегодной покраски или дополнительной антикоррозийной обработки.
Из чего состоит композитный газовый баллон
Композитный газовый баллон состоит из нескольких слоёв, каждый из которых выполняет строго определённую функцию. В отличие от стальных и алюминиевых аналогов, в конструкции используется сочетание полимеров и армирующих материалов, что обеспечивает высокую прочность при минимальной массе.
- Внутренняя герметичная колба – изготавливается из высокопрочного термопластика (чаще всего полиэтилентерефталата или полиамида). Этот слой служит для удержания газа и обеспечивает химическую стойкость к пропану, бутану и их смесям.
- Армирующий слой – накладывается на внутреннюю колбу в виде оплетки из углеродного или стеклянного волокна, пропитанного эпоксидной смолой. Он принимает на себя основную нагрузку давления и придаёт конструкции прочность на разрыв.
- Защитный внешний корпус – выполнен из ударопрочного пластика, устойчивого к ультрафиолету и механическим повреждениям. Эта оболочка также защищает баллон от коррозии и минимизирует риски при случайных ударах или падении.
Конструкция не содержит металлических компонентов, подверженных ржавчине, что делает баллон полностью устойчивым к воздействию влаги. Отсутствие сварных швов исключает слабые места, повышая эксплуатационную надёжность. Все слои работают совместно, обеспечивая герметичность, прочность и безопасность при использовании.

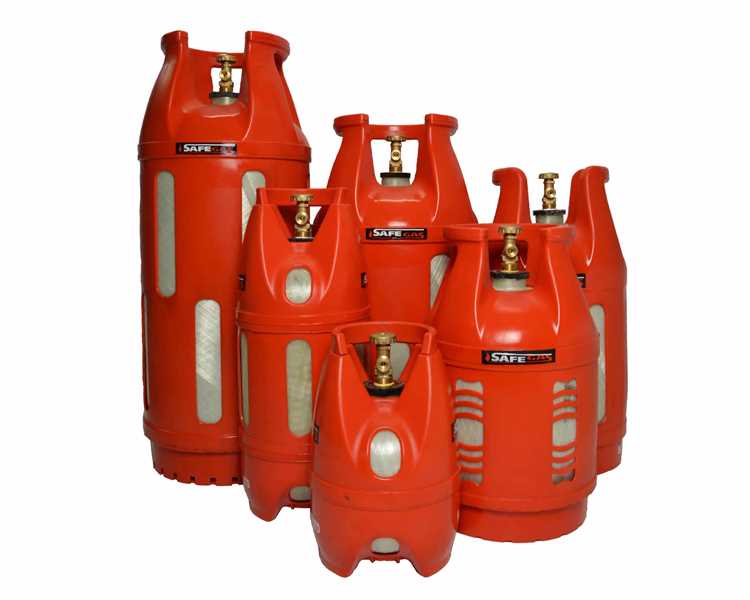

Чем композитные баллоны отличаются от металлических
Основное различие между композитными и металлическими газовыми баллонами заключается в материале и конструкции корпуса. Композитные баллоны изготавливаются из нескольких слоёв – полимерной основы, армированной стекловолокном или углеволокном, и защитной внешней оболочки. Это обеспечивает им прочность при существенно меньшем весе.
Металлические баллоны, как правило, производятся из стали или алюминия. Они обладают высокой механической прочностью, но при этом значительно тяжелее и подвержены коррозии при длительном контакте с влагой.
Композитные баллоны легче в среднем на 40–60% по сравнению со стальными аналогами, что упрощает транспортировку и монтаж, особенно в бытовых условиях или на транспорте. Кроме того, композитные модели не ржавеют, что исключает необходимость регулярной антикоррозионной обработки и продлевает срок службы при соблюдении условий эксплуатации.
Прозрачность внешнего слоя композитных баллонов позволяет визуально контролировать уровень газа внутри, что невозможно в металлических изделиях без установки дополнительного оборудования. Это снижает риск полной выработки газа в неподходящий момент.
По показателям безопасности композитные баллоны устойчивы к воздействию ультрафиолета и не разлетаются на осколки при разрушении, что снижает опасность травм. Металлические же баллоны при разрушении могут взрываться с образованием острых фрагментов.
Тем не менее, композитные баллоны чувствительнее к точечным ударам и требуют более аккуратного обращения. При сильном механическом повреждении они могут терять герметичность, тогда как металлический корпус может выдержать более грубую эксплуатацию.
Композитные баллоны часто выбирают для использования в жилых домах, кемпингах и на водном транспорте благодаря их лёгкости и устойчивости к коррозии. Металлические баллоны по-прежнему востребованы в промышленности, где важна высокая прочность и стабильность конструкции в тяжёлых условиях.
Какой газ используется в композитных баллонах
В композитных газовых баллонах чаще всего используется сжиженный нефтяной газ (СНГ), состоящий из пропана, бутана или их смеси. Конкретный состав зависит от климатических условий эксплуатации: для теплых регионов применяют в основном бутан, для холодных – пропан, так как он сохраняет испаряемость при более низких температурах (до –40 °C).
При маркировке баллонов на корпусе указывается тип газа. Например, «П» означает пропан, «Б» – бутан, «ПБ» – смесь. Важно учитывать плотность и давление хранения: пропан в газообразной фазе требует более прочной конструкции, но композитные баллоны обеспечивают нужную стойкость за счёт армирования волокнами.
Метан в композитных баллонах практически не используется в бытовом сегменте из-за необходимости высокого давления хранения (до 200–250 бар). Однако он применяется в специализированных баллонах для газобаллонного оборудования на транспорте. Для хранения метана требуются баллоны другого класса – тип IV по международной классификации, с пластиковым сердечником и полимерной обмоткой.
При покупке важно проверить паспорт изделия и маркировку клапана: она должна соответствовать используемому типу газа. Заправка несовместимым газом может привести к нарушению рабочих параметров и разрушению конструкции. Использовать композитный баллон следует только с тем газом, для которого он предназначен по технической документации.
Где можно применять композитные баллоны
Композитные газовые баллоны активно используются в сферах, где важны малый вес, устойчивость к коррозии и повышенная безопасность. Они подходят для мобильных, бытовых и промышленных задач, где металлические аналоги оказываются менее удобными.
В автотранспорте композитные баллоны применяются для хранения сжиженного углеводородного газа (СУГ) в легковых автомобилях и коммерческом транспорте. Благодаря малому весу они снижают нагрузку на подвеску и увеличивают полезную нагрузку транспортного средства.
Для туристических целей композитные баллоны подходят лучше металлических: они легче, не ржавеют и безопасны при перевозке. Их используют для газовых плит и обогревателей в кемпингах, на дачах и в походах.
В жилищно-коммунальной сфере композитные баллоны устанавливаются в частных домах и квартирах, где отсутствует централизованное газоснабжение. За счёт прозрачного корпуса пользователь может контролировать уровень газа без взвешивания или дополнительных приборов.
На строительных площадках и в мастерских композитные баллоны применяются для питания газовых горелок и обогревателей, особенно в условиях пониженных температур, так как сохраняют герметичность и работоспособность при -40 °C.
В морской отрасли и на яхтах композитные баллоны используются благодаря их устойчивости к солёной воде. Они не подвержены коррозии, а высокая ударопрочность снижает риск повреждений при качке или падениях.
Как проверить композитный баллон на пригодность к использованию
1. Визуальный осмотр корпуса. Проверяется целостность оболочки: отсутствие трещин, расслоений, вздутий и следов удара. Особое внимание уделяется зоне вентиля и основания. Любые повреждения поверхности, даже незначительные, могут быть критичны из-за особенностей структуры композита.
2. Проверка срока эксплуатации. На маркировке баллона указывается дата изготовления и предельный срок службы (обычно 15 лет). Если баллон достиг этого срока, его использование запрещено, даже при отсутствии внешних дефектов.
3. Контроль маркировки. Необходимо сверить наличие всех обязательных данных: номер партии, стандарт сертификации (например, EN 12245), допустимое рабочее давление. Отсутствие или нечитаемость маркировки – основание для выбраковки баллона.
4. Проверка вентиля и запорной арматуры. Убедитесь, что вентиль не имеет утечек, свободно вращается, резьбовые соединения не повреждены. Обязательно проводится опрессовка или проверка герметичности мыльным раствором на соединениях.
5. Гидравлическое испытание. Один раз в 5 лет баллон должен проходить испытание повышенным давлением на специализированной станции. Проверяется способность выдерживать давление, превышающее рабочее минимум на 50%. Без актуального протокола гидроиспытания использование баллона запрещено.
6. Запах и загрязнения внутри. При открытии вентиля не должно ощущаться постороннего запаха, указывающего на загрязнение содержимого. Внутри не должно быть влаги или следов коррозии (если имеется внутренняя алюминиевая оболочка).
Эксплуатация баллона, не прошедшего хотя бы один из пунктов проверки, представляет опасность и запрещается нормами промышленной безопасности.
Что нужно учитывать при хранении и транспортировке композитного баллона
Композитные баллоны требуют строгого соблюдения условий хранения и транспортировки для сохранения их целостности и безопасности. Температура окружающей среды должна поддерживаться в диапазоне от -20 °C до +50 °C, избегая резких перепадов и прямого воздействия солнечных лучей.
При хранении баллон необходимо размещать в вертикальном положении на устойчивой поверхности, исключая возможность падения или механических повреждений. Контакт с острыми предметами и агрессивными химикатами запрещён, так как это может повредить внешнее волокнистое покрытие.
Для транспортировки важно использовать специальные крепления, предотвращающие смещение и удары. Баллон не должен подвергаться вибрации или тряске сверх допустимых норм, поскольку это может привести к внутренним повреждениям композитного слоя.
Перед перевозкой необходимо убедиться в отсутствии видимых дефектов и проверить срок годности сертификата. Запрещается перевозить баллоны в замкнутых, плохо проветриваемых помещениях без соответствующего вентиляционного оборудования.
Следует избегать контакта с источниками открытого огня и высокой температуры, а также с сильными магнитными или электрическими полями, которые могут повлиять на состояние материала баллона.
При длительном хранении рекомендуется проводить регулярные визуальные осмотры и периодическую проверку герметичности, а также соблюдать рекомендации производителя по регламенту технического обслуживания.
Вопрос-ответ:
Что такое композитный газовый баллон и чем он отличается от металлического?
Композитный газовый баллон представляет собой ёмкость для хранения газа, выполненную из нескольких слоёв материалов. Основу обычно составляет лёгкий металлический или пластиковый внутренний цилиндр, который обмотан волокнами из углерода, стекловолокна или арамидных нитей, пропитанными смолой. Такая конструкция значительно снижает вес баллона по сравнению с традиционным металлическим, при этом обеспечивая высокую прочность и устойчивость к коррозии. В отличие от металлических баллонов, композитные менее подвержены воздействию влаги и химических веществ, что повышает срок их службы и безопасность эксплуатации.
Как правильно хранить и транспортировать композитные газовые баллоны?
При хранении композитных баллонов важно избегать воздействия прямых солнечных лучей и источников тепла, так как высокие температуры могут нарушить структуру материалов. Баллоны следует располагать в хорошо проветриваемых помещениях, защищённых от механических повреждений и химически агрессивных веществ. При транспортировке баллоны необходимо надёжно закреплять, чтобы предотвратить удары и тряску. Следует избегать резких перепадов температуры и избегать контакта с острыми предметами. Регулярно проверяйте состояние защитного покрытия и целостность маркировки.
Какие виды газов обычно хранятся в композитных баллонах и почему?
В композитных баллонах чаще всего хранят сжатые или сжиженные газы, такие как кислород, азот, аргон, углекислый газ, а также специальные технические и медицинские смеси. Лёгкий вес баллона облегчает транспортировку и использование, что особенно важно в медицине и промышленности. Композитные баллоны хорошо подходят для хранения инертных газов и тех, которые требуют чистоты и стабильности, так как материалы не вступают в химическую реакцию с содержимым и минимизируют риск коррозии, характерный для металлических ёмкостей.
Какие критерии влияют на выбор композитного баллона для конкретной задачи?
Выбор композитного баллона зависит от нескольких факторов: типа газа и его давления, условий эксплуатации, требований к весу и объёму, а также стандартов безопасности. Например, для медицинских целей важна гигиеничность и чистота материала, для промышленности — прочность и устойчивость к механическим нагрузкам. Также учитывается температура окружающей среды и частота использования. Баллоны с углеродным волокном подходят для высоких давлений и лёгкого веса, тогда как стекловолоконные варианты более устойчивы к воздействию влаги и менее дороги. Сертификация и соответствие нормам — обязательные параметры при выборе.
