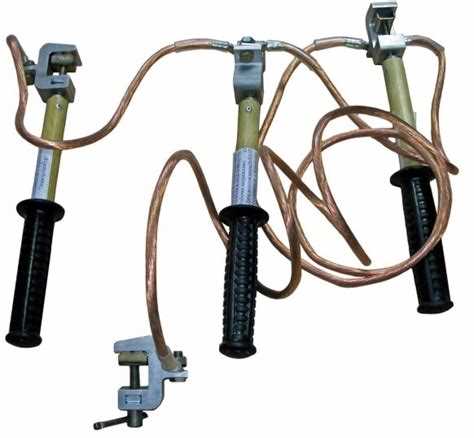

Подключение переносных заземлений в распределительных устройствах (РУ) – обязательная мера для защиты персонала от поражения электрическим током при проведении оперативных переключений и ремонтных работ. Безопасность в таких условиях обеспечивается только при строгом соблюдении порядка и технологии заземления, включая выбор точек присоединения, очередность действий и проверку отсутствия напряжения.
Переносное заземление подключают в зоне отключения, строго на участке, где гарантировано отсутствие напряжения с обеих сторон. Контактные зажимы заземляющих проводников должны устанавливаться на токоведущие части оборудования с зачищенной поверхностью, обеспечивающей надежный электрический контакт. Для этого чаще всего применяют медные или алюминиевые проводники с многожильной структурой, минимальное сечение которых составляет 16 мм² для переменного тока и 25 мм² – для постоянного.
Подключение заземлений следует начинать со стороны заземляющего контура, а затем подсоединять к токоведущим частям оборудования. Демонтаж выполняется в обратном порядке. Это критично для предотвращения образования опасного потенциала на телах персонала. Расстояние от места подключения до зоны работы должно быть минимальным, чтобы исключить риск наведения напряжения от соседних токоведущих участков.
Особое внимание уделяется выбору мест установки: заземление запрещено подключать к элементам, конструктивно не предназначенным для этих целей (например, к болтам крепления кожухов или к несущим конструкциям, не связанным с контуром заземления). Надежность контакта проверяется визуально и, при необходимости, с помощью измерительных приборов.
Правильная организация подключения переносных заземлений в РУ требует не только знаний ПУЭ и межотраслевых правил, но и точного выполнения всех этапов, поскольку даже одно нарушение может привести к трагическим последствиям.

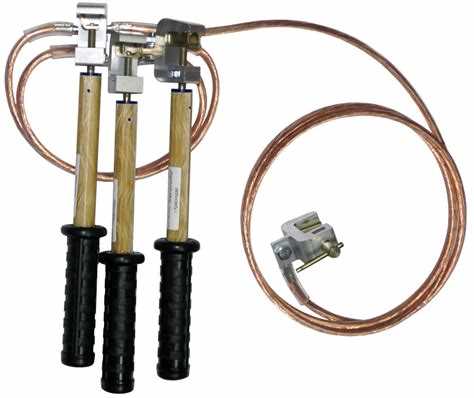

Последовательность подключения переносных заземлений
Перед началом подключения необходимо убедиться в полной коммутационной изоляции участка, на который будет устанавливаться заземление. Все операции выполняются только после проверки отсутствия напряжения с применением поверенного указателя напряжения и проверки его исправности на заведомо включенном участке.
Подключение переносных заземлений осуществляется строго в определенной последовательности, исключающей риск поражения электрическим током. Первым этапом заземляющий проводник присоединяется к заземляющему устройству (штырю или заземляющему контуру). Надежность контакта обеспечивается затяжкой болтового соединения или защелкиванием зажимов с контролем прочности крепления.
Следующим шагом производится последовательное присоединение фазных зажимов к токоведущим частям, предварительно проверенным на отсутствие напряжения. Сначала подключают зажим к ближайшей по расположению фазе, затем – к остальным. Зажимы должны устанавливаться без перекоса, плотно, с обеспечением надежного электрического контакта. Использование диэлектрических перчаток обязательно на всех этапах работ.
Во избежание перекручивания или натяжения, проводники укладываются без излишнего усилия, с минимальными изгибами. Длина провода между фазными зажимами должна исключать возможность соприкосновения между собой и с заземляющим проводом.
После завершения подключения проводится внешний осмотр на отсутствие ослаблений и отклонений от нормативной установки. Только после этого выдается разрешение на проведение дальнейших работ на заземленном участке оборудования.

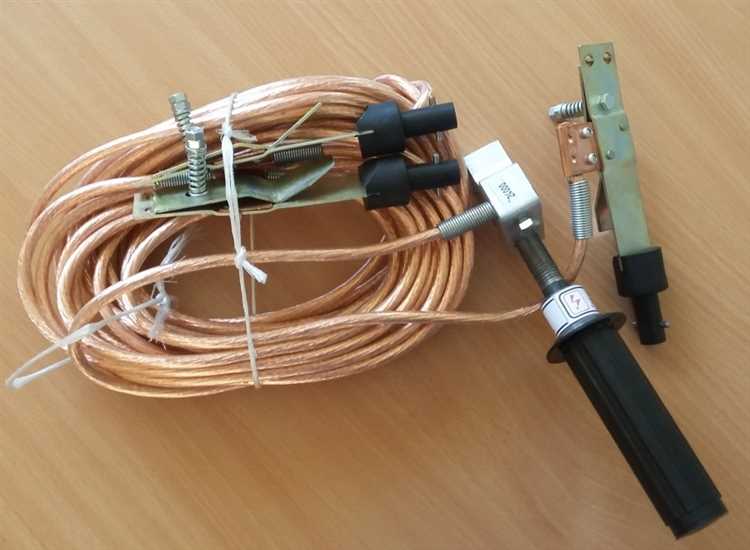

Точки присоединения заземляющих проводников в разных типах РУ
Выбор точки подключения переносного заземления зависит от конструктивных особенностей распределительного устройства (РУ) и номинального напряжения. Важно учитывать расположение заземляющих шин, доступность элементов и необходимость обеспечения надежного контакта.

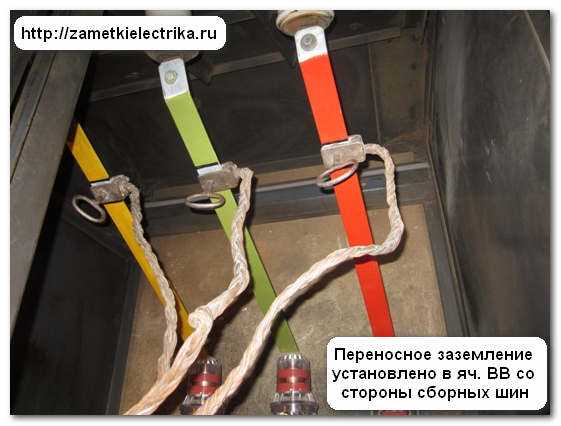

- РУ 6–10 кВ с воздушной ошиновкой: Заземляющий проводник подключают к стационарной заземляющей шине, расположенной вдоль задней стенки ячейки или в нижней части корпуса. В случае отсутствия отдельной шины допускается присоединение к заземленным элементам каркаса, предварительно проверенным на непрерывность цепи до главного заземляющего устройства.
- РУ 6–10 кВ с элегазовой изоляцией (GIS): Заземление выполняется на предусмотренные заводом-производителем заземляющие контакты. Обычно они расположены на лицевой панели оборудования или в отдельной зоне доступа, закрытой на замок. Недопустимо использование фланцев или крепежных элементов трубопроводов в качестве точки подключения.
- РУ 220–500 кВ открытого типа: Используются точки присоединения к кольцу заземления, заложенному в бетонное основание под каждым опорным элементом. Провод заземления фиксируют с помощью болтовых зажимов на специально выделенных площадках, маркированных согласно схеме заземления.
- Комплектные распределительные устройства (КРУ): Подключение осуществляется к специально выделенным и окрашенным участкам корпуса с заводским обозначением «PE» или «ЗЗ». Все соединения выполняются с обязательной зачисткой контакта и использованием антикоррозийной пасты.
При подключении в любом типе РУ запрещается использовать в качестве точки заземления крашеные поверхности, винты крепления панелей, трубопроводы с токопроводящими жидкостями и элементы с возможностью демонтажа без инструмента. Все соединения должны проверяться визуально и омметром на отсутствие переходного сопротивления.

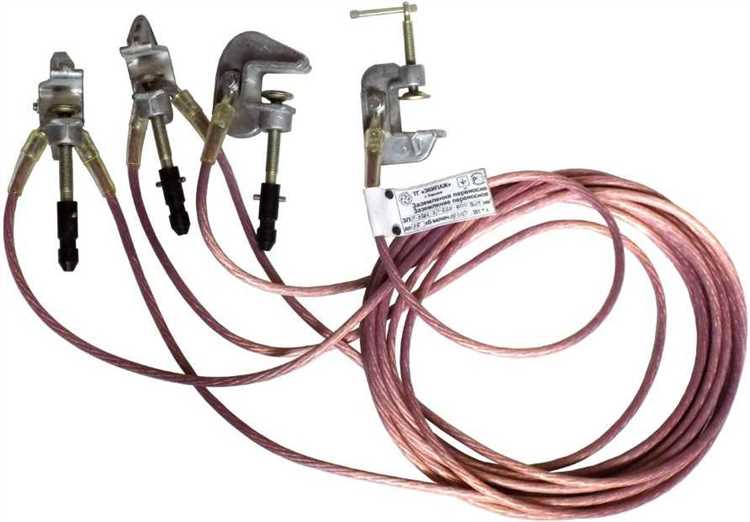

Выбор и проверка переносных заземлений перед применением
Переносное заземление должно соответствовать параметрам тока короткого замыкания в конкретной точке установки. При выборе необходимо учитывать: сечение и материал провода, тип и форму зажимов, допустимое термическое и динамическое воздействие, а также длину проводников с учетом расстояний до токоведущих частей и заземляющего контура.
Наиболее распространены проводники из медных или алюминиевых гибких тросов сечением не менее 16 мм² для токов до 10 кА и не менее 25 мм² для токов свыше 10 кА. При использовании стальных жил обязательна проверка соответствия по термической стойкости.
Выбор зажимов зависит от типа токоведущих частей. Для шинопроводов и плоских контактов применяются плоские зажимы с винтовой фиксацией, для круглых проводников – клещевые или винтовые зажимы соответствующего диаметра. Недопустимо использование зажимов, не обеспечивающих плотный контакт и механическую прочность.
Перед применением каждая единица переносного заземления подлежит визуальному и электрическому контролю. Проверяются целостность изоляции рукояток, отсутствие следов перегрева, деформаций, коррозии на зажимах и контактных площадках. Особое внимание – на надежность обжима кабельных наконечников и маркировку.
Сопротивление проводника между контактными зажимами должно быть не более 0,1 Ом. Измерение проводится омметром или мегаомметром с током не ниже 1 А. Наличие микроповреждений жил, особенно в зоне гиба, может привести к локальному перегреву и выходу заземления из строя в аварийной ситуации.
Допускается эксплуатация только тех заземляющих устройств, которые прошли регламентную проверку не позднее 12 месяцев назад. По результатам проверок оформляется паспорт или журнал учета с указанием даты, результата и подписи ответственного лица.

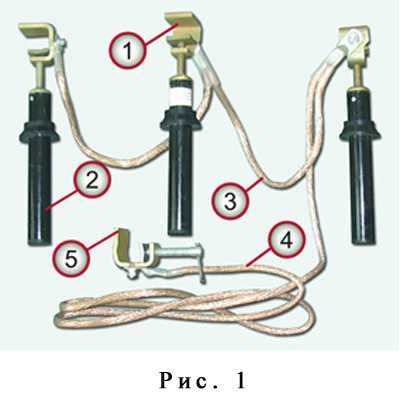

Требования к длине и сечению гибких заземляющих проводников
Сечение гибких заземляющих проводников подбирается в зависимости от расчетного тока короткого замыкания и длительности его протекания. Согласно ПУЭ, минимальное сечение для медных проводников должно составлять не менее 16 мм², для алюминиевых – не менее 25 мм². Однако в оперативной практике рекомендуется использовать медные проводники сечением не менее 25 мм² для повышения механической прочности и надежности контакта.
При наличии токов короткого замыкания свыше 10 кА и времени отключения более 1 с требуется точный расчет термической стойкости проводника. Для этого применяется формула I²t = k²S², где I – ток КЗ, t – время его действия, k – коэффициент материала (для меди – 226, для алюминия – 143), S – сечение в мм². Нарушение этого соотношения может привести к перегреву и оплавлению жилы.
Длина гибкого проводника должна обеспечивать свободное подключение заземлителя к токоведущим частям без натяжения и перегибов. При этом следует избегать излишней длины, создающей провисания или петли, способные задевать подвижные механизмы или находиться в зоне шага напряжения. Оптимальная длина обычно варьируется от 1,5 до 3 м в зависимости от конфигурации распределительного устройства и расположения точек подключения.
Все заземляющие проводники должны быть оснащены надежными зажимами, исключающими самопроизвольное отсоединение и обеспечивающими минимальное переходное сопротивление. Проводники, имеющие признаки многократных перегибов, поврежденную изоляцию или ослабление жил, подлежат замене независимо от их сечения и длины.

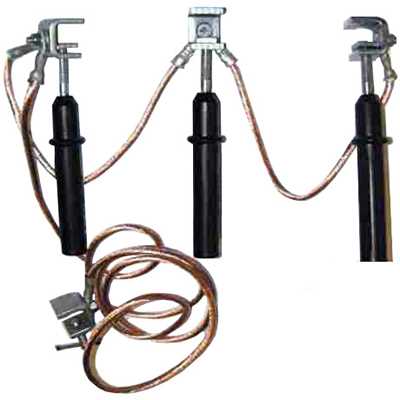

Меры безопасности при установке и снятии переносных заземлений
Перед началом работ необходимо убедиться в отсутствии напряжения на всех токоведущих частях, на которые может быть наложено заземление. Для этого используют индикаторы напряжения, прошедшие поверку, с проверкой их работоспособности до и после измерения.
Установка заземления допускается только при наличии устойчивой площадки и безопасного доступа к точке подключения. Оператор должен использовать диэлектрические перчатки и боты, а также стоять на изолирующем ковре при выполнении подключения в РУ напряжением выше 1000 В.
Заземляющий зажим в первую очередь подключают к заземляющему контуру, а затем – к отключённым токоведущим частям. Обратная последовательность категорически запрещена, так как приводит к риску поражения током в случае ошибочной подачи напряжения.
При снятии заземления порядок действий меняется: сначала отсоединяют зажим от токоведущих частей, затем – от заземляющего контура. Это предотвращает возможность появления опасного потенциала на теле проводника.
Все соединения должны выполняться с усилием, исключающим самопроизвольное ослабление. Поверхности контакта должны быть очищены от коррозии и загрязнений. Использование повреждённых или деформированных зажимов запрещено.
Работы с заземлениями проводят не менее двух работников, один из которых осуществляет наблюдение. При использовании штанг для подключения зажимов необходимо следить за отсутствием коротких замыканий между фазами или на корпус.
После установки следует визуально убедиться в надёжности всех соединений и отсутствии соприкосновения с частями под напряжением. Проверку должен проводить ответственный за безопасность на месте выполнения работ.
Невыполнение перечисленных требований существенно увеличивает риск несчастных случаев и должно рассматриваться как грубое нарушение техники безопасности.

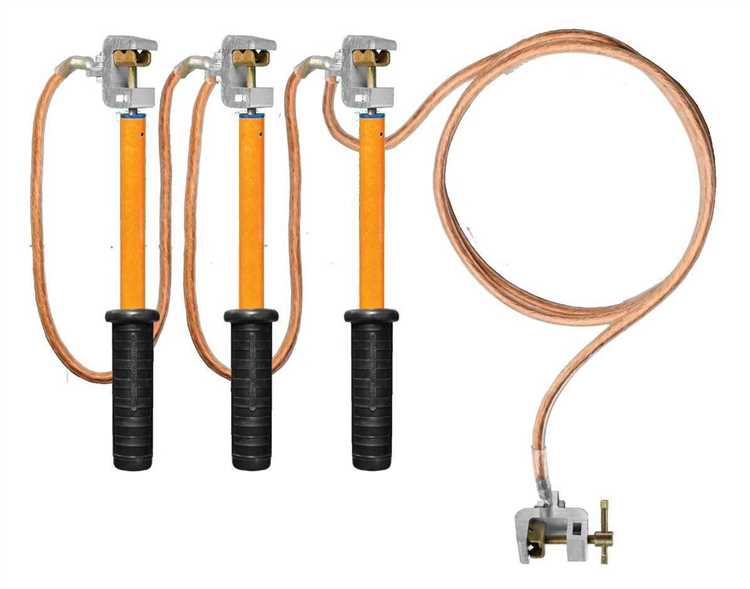

Ошибки при подключении заземлений и способы их предотвращения
Основные ошибки при подключении переносных заземлений в распределительных устройствах связаны с неправильным выбором точки подключения, нарушением последовательности операций и несоблюдением технических требований к заземляющим проводникам.
- Подключение заземления к неисправному или незащищённому элементу оборудования. Часто встречается ошибка подключения к токоведущим или изолированным частям. Это приводит к отсутствию эффективного заземления и угрозе поражения током.
Рекомендация: использовать только проверенные и специально предназначенные точки заземления, обозначенные в технической документации РУ. - Нарушение последовательности подключения и снятия заземлений. Подключение должно производиться после отключения оборудования и снятия напряжения, а снятие – перед подачей напряжения. Несоблюдение этой последовательности может привести к аварийным ситуациям.
Рекомендация: строго соблюдать технологическую карту работ и инструкцию по эксплуатации оборудования. - Использование заземляющих проводников с неподходящим сечением или длиной. Слишком тонкие или длинные проводники увеличивают сопротивление цепи заземления, что снижает защитную эффективность.
Рекомендация: применять гибкие проводники с сечением не менее установленного нормативами и минимальной длиной для обеспечения надежного контакта и удобства монтажа. - Плохой контакт в местах присоединения заземляющих проводников. Окисление, загрязнение и механические повреждения могут нарушить контакт.
Рекомендация: перед подключением тщательно очищать контактные поверхности и обеспечивать плотное механическое соединение с использованием специализированных зажимов или болтов. - Использование поврежденных или неисправных переносных заземлений. Повреждения изоляции, разрывы проводников и коррозия снижают безопасность и эффективность заземления.
Рекомендация: проводить регулярный осмотр и измерение сопротивления заземляющих устройств перед использованием, не допускать эксплуатации дефектных средств. - Отсутствие маркировки и документации на заземляющие устройства. Это приводит к ошибкам при монтаже и эксплуатации.
Рекомендация: маркировать переносные заземления с указанием типа, даты проверки и разрешённой области применения.
Исполнение перечисленных рекомендаций позволяет избежать критических ошибок и обеспечивает надежную защиту персонала при работе с распределительными устройствами.
Вопрос-ответ:
Какие требования предъявляются к длине и сечению гибких заземляющих проводников при подключении переносных заземлений в распределительных устройствах?
Длина гибкого заземляющего проводника должна быть достаточной для удобного подключения, но не слишком большой, чтобы избежать провисания и увеличения сопротивления. Обычно длина составляет от 1 до 3 метров. Сечение провода определяется расчетами, учитывающими максимальный ток короткого замыкания и длительность действия этого тока. Минимальное сечение выбирается так, чтобы проводник выдерживал тепловые и механические нагрузки без повреждений, чаще всего от 16 мм² меди или соответствующего алюминия. Выбор сечения и длины влияет на надежность заземления и безопасность персонала при работе с переносными заземлениями.
Как определить правильные точки подключения переносных заземлений в разных типах распределительных устройств?
Точки подключения выбираются исходя из конструктивных особенностей распределительного устройства. В шинных сборках контакт заземления осуществляется на специально предусмотренные болты или зажимы, соединённые с общей системой заземления. В камерах с отключенными выключателями заземления присоединяются к корпусу или к шинам заземления, обеспечивая надежный путь для тока замыкания. При отсутствии явных точек следует использовать заземляющие шины или специальные заземляющие устройства, указанные в технической документации на оборудование. Важно исключить возможность случайного отключения или неплотного контакта в месте подключения.
Какая последовательность действий при установке переносных заземлений гарантирует безопасность персонала?
Правильный порядок подключения переносных заземлений предусматривает следующие этапы: сначала отключается и блокируется источник питания, затем проверяется отсутствие напряжения на объектах. После этого заземления подключают к шинам или корпусу оборудования, а затем — к рабочему заземлению (например, на землю или общий заземляющий контур). При снятии заземлений порядок обратный: сначала отсоединяют заземляющую часть, подключённую к земле, затем — от оборудования. Такой порядок исключает появление опасного потенциала на оборудовании и минимизирует риск поражения электрическим током для работников.
Какие ошибки наиболее часто допускаются при подключении переносных заземлений и как их избежать?
Частые ошибки включают использование неисправных или повреждённых заземляющих проводников, неправильный выбор точек подключения, а также нарушение последовательности установки заземлений. Например, подключение заземления сначала к земле, а затем к оборудованию может привести к появлению опасного потенциала. Ещё одна ошибка — применение заземлений с недостаточным сечением провода, что снижает их эффективность. Для предотвращения ошибок необходимо регулярно проводить проверку состояния переносных заземлений, строго соблюдать порядок подключения и использовать только сертифицированное оборудование с соответствующими техническими характеристиками.
Какие меры контроля необходимы перед использованием переносных заземлений в распределительном устройстве?
Перед применением следует визуально осмотреть переносные заземления на предмет механических повреждений, коррозии и отсутствия изоляции на местах соединений. Необходимо проверить надежность креплений и контактных зажимов, а также измерить сопротивление проводников. Рекомендуется проводить испытания переносных заземлений согласно нормативным документам, включая проверку токопроводимости и отсутствие обрывов. Также важно убедиться, что тип и параметры заземления соответствуют характеристикам распределительного устройства и расчетным токам короткого замыкания. Только после выполнения этих проверок допускается использование заземлений для выполнения работ.
