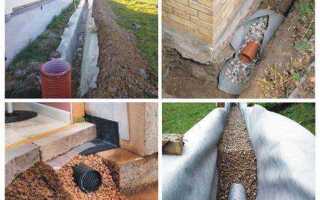

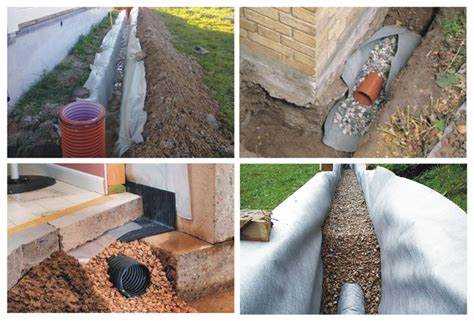

Правильное обустройство дренажа напрямую влияет на долговечность фундамента и общую устойчивость здания. Ошибки в определении глубины залегания дренажной трубы могут привести к сезонному поднятию грунтов, накоплению влаги в подполье и преждевременному разрушению строительных конструкций. Глубина дренажной системы должна учитывать тип фундамента, уровень грунтовых вод, состав почвы и глубину промерзания в конкретном регионе.
Оптимальной считается глубина дренажа на 200–300 мм ниже подошвы фундамента. Для ленточных и плитных фундаментов это обычно 1,2–1,8 м в зависимости от этажности здания и высоты грунтовых вод. В районах с глинистыми или суглинистыми почвами целесообразно углублять трубу на 300–400 мм ниже уровня основания, чтобы обеспечить эффективный водоотвод и предотвратить капиллярный подъем влаги.
При проектировании дренажной системы важно учитывать глубину сезонного промерзания грунта: труба должна быть проложена ниже этой отметки, чтобы избежать замерзания и закупорки. Например, в средней полосе России это 1,2–1,5 м, а в северных регионах – до 2 м. Также имеет значение уклон дренажных труб – не менее 2–3 см на погонный метр – для устойчивого самотечного отвода воды к сборному колодцу или в ливневую систему.
Игнорирование этих параметров снижает эффективность дренажа, что особенно критично при высоком уровне грунтовых вод или в условиях частого намокания основания. Только точный расчет глубины и корректный монтаж позволяют обеспечить стабильную защиту фундамента от влаги и снизить риски деформации конструкции.

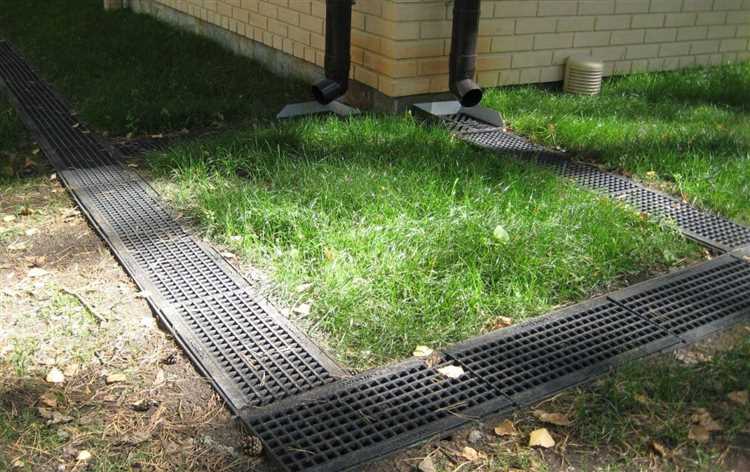

Как определить глубину дренажа в зависимости от типа фундамента
Для ленточного фундамента дренаж закладывают на 20–30 см ниже уровня подошвы. Это позволяет эффективно отводить грунтовые воды и исключает подмывание основания. При глубине заложения фундамента 1,5 м дренажную трубу размещают на глубине около 1,8 м с обязательной засыпкой фильтрующим слоем толщиной не менее 20 см.
У плитного фундамента основная задача дренажа – защита по периметру. Глубина должна быть ниже уровня нижней поверхности плиты минимум на 30 см. При стандартной глубине залегания плиты 0,5–0,6 м, оптимальный уровень дренажа – 0,9 м от поверхности. Укладка осуществляется по уклону не менее 2 см на погонный метр в сторону водоприемника.
Фундамент на сваях требует дренажа при наличии цоколя и слабого водоотвода. В этом случае глубину определяют не по подошве, а по уровню промерзания. Трубу укладывают ниже этой отметки на 20–30 см, чтобы исключить промерзание системы. При промерзании до 1,2 м, дренаж укладывают на глубине около 1,5 м.
Для домов с подвальным помещением дренаж должен располагаться минимум на 0,5 м ниже уровня пола подвала. Это обеспечивает понижение уровня грунтовых вод и предотвращает проникновение влаги через стены. При глубине подвала 2 м, труба укладывается на глубине 2,5 м с последующей фильтрационной засыпкой из гравия и геотекстиля.
Влияние уровня грунтовых вод на выбор глубины дренажа
Глубина залегания грунтовых вод – один из ключевых факторов при проектировании дренажной системы. Если водоносный горизонт расположен выше подошвы фундамента или в пределах 0,5–1 м от неё, дренаж прокладывается ниже уровня фундамента минимум на 30–50 см. Это необходимо для снижения давления воды на конструкцию и исключения риска её переувлажнения.
При высоком уровне грунтовых вод (менее 1,5 м от поверхности) обязательным становится устройство глубинного кольцевого дренажа, особенно при строительстве зданий с цоколем или подвалом. В таких условиях дренаж должен располагаться как минимум на 20 см ниже пола подвального помещения, чтобы обеспечить гарантированный отвод влаги.
Если уровень грунтовых вод находится на глубине более 2 м и стабилен в течение года, можно ограничиться дренажом на уровне подошвы фундамента. Однако даже в этом случае рекомендуется провести гидрогеологическое обследование, чтобы исключить сезонные подъемы, особенно в глинистых или суглинистых почвах с низкой водопроницаемостью.
При наличии плывунов или нестабильного уровня вод дренаж проектируется с запасом по глубине и с обязательным уклоном не менее 2 см на погонный метр. Это предотвращает обратное поступление воды и повышает эффективность всей системы.
Уровень грунтовых вод оценивается бурением или по данным наблюдений в колодцах в течение разных сезонов. Без этих данных глубина прокладки дренажа может быть выбрана неверно, что приведет к накоплению влаги у фундамента и разрушению гидроизоляционного слоя.

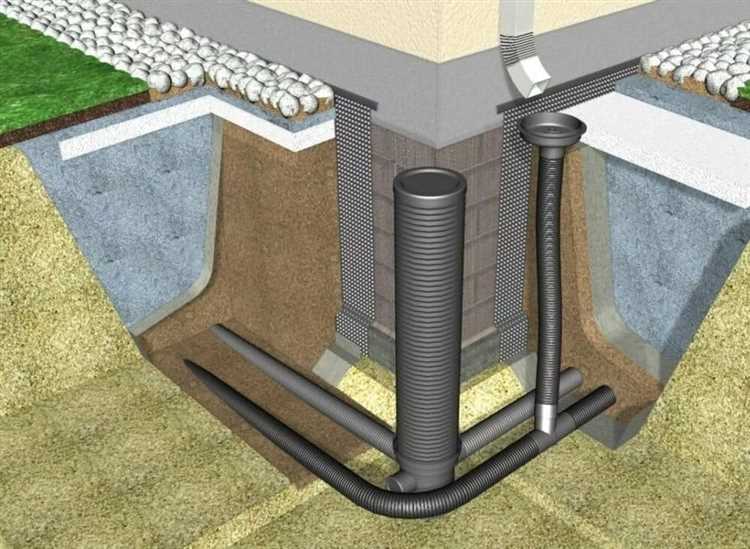

Глубина заложения дренажных труб при высоком цоколе
При высоком цоколе основным ориентиром для глубины заложения дренажных труб служит уровень пола подвала или подошва фундамента, если подвала нет. Трубы должны располагаться на 30–50 см ниже этого уровня для эффективного отвода воды.
Рекомендуемые параметры заложения:
- Если под цоколем есть подвал, глубина дренажа составляет от 2,0 до 2,5 м от поверхности земли.
- При отсутствии подвала трубы закладываются на глубине 15–30 см ниже подошвы фундамента.
- Уклон труб должен составлять 2–3 см на метр для обеспечения самотёчного стока.
Для предотвращения засорения используется фильтрующий слой из щебня фракции 16–32 мм и геотекстиль с плотностью не менее 150 г/м². Диаметр дренажных труб рекомендуется не менее 110 мм с перфорацией по всей длине.
Сброс воды выполняется в дренажный колодец или ливневую систему на минимально возможной отметке. При отсутствии естественного уклона предусматривается насосное оборудование для отвода жидкости.

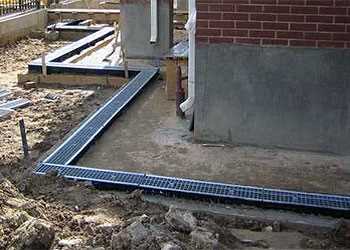

На какую глубину укладывать дренаж при утеплённом фундаменте
Глубина укладки дренажной системы при утеплённом фундаменте должна учитывать расположение теплоизоляционного слоя и уровень промерзания грунта. Обычно дренаж размещают ниже подошвы фундамента на 20–30 см, но при утеплении подошвы этот показатель корректируется.
Если утеплитель размещён снаружи по подошве фундамента, дренажную трубу укладывают ниже нижней границы утеплителя, чтобы избежать замерзания и обеспечить эффективный отвод воды. Рекомендуемая глубина – не менее 50 см от поверхности земли, но всегда глубже, чем слой утепления.
В районах с глубокой промерзанием грунта дренаж располагают ниже максимальной глубины промерзания на 10–15 см. При этом утепление фундамента снижает необходимость в слишком глубокой закладке, так как тепловой режим грунта улучшается.
Важно обеспечить стабильный уклон труб в сторону дренажного коллектора – не менее 1–2%, что достигается при соблюдении необходимой глубины и грамотном проектировании. Глубина не должна препятствовать установке утеплителя и гидроизоляции, а также не должна создавать угрозу механического повреждения дренажа.
В итоге оптимальная глубина дренажа при утеплённом фундаменте определяется как ниже нижней границы утеплителя с учётом промерзания грунта и конструктивных особенностей. Это гарантирует долгосрочную эффективность системы без риска замерзания воды в трубах.
Учет глубины промерзания при проектировании глубины дренажа
Рекомендуется закладывать дренажные трубы минимум на 0,2–0,3 метра ниже глубины промерзания, чтобы обеспечить устойчивость конструкции к сезонным температурным колебаниям и исключить возможность перемерзания воды внутри труб. При проектировании следует учитывать следующие факторы:
| Фактор | Рекомендация |
|---|---|
| Глубина промерзания грунта | Определяется по региональным нормам или инженерно-геологическим изысканиям |
| Тип грунта | Песчаные грунты промерзают менее глубоко, глинистые и суглинки – глубже |
| Уровень заложения дренажных труб | Не менее 0,2 м ниже глубины промерзания, но не выше подошвы фундамента |
| Дополнительное утепление | В районах с глубокой промерзанием целесообразно применять утеплитель над трубами |
Если дренаж заложен выше глубины промерзания, существует риск перемерзания воды в трубах, что приводит к повреждению труб и снижению эффективности отвода влаги. При высокой глубине залегания промерзания целесообразно совместно с дренажем предусматривать теплоизоляционные меры, чтобы минимизировать влияние морозов.

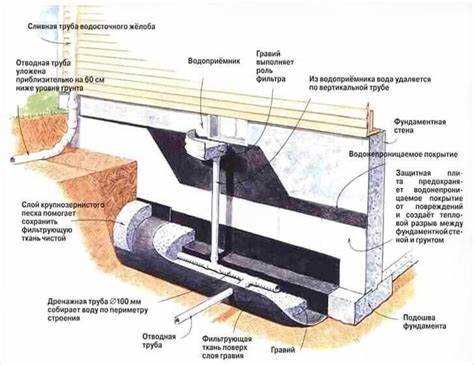

Разница в глубине дренажа для ленточного и плитного фундаментов
Глубина укладки дренажных систем определяется конструктивными особенностями фундамента и требованиями к защите от влаги и пучения грунта.
Для ленточного фундамента дренаж обычно размещают ниже подошвы фундамента на 20–30 см, чтобы обеспечить эффективное отведение грунтовых и поверхностных вод. Например, если глубина заложения ленточного фундамента составляет 1,2 м, дренаж укладывают на глубине 1,4–1,5 м. Это снижает риск подмыва и пучения в зоне подошвы.
Плитный фундамент имеет большую площадь опоры и распределяет нагрузку по всему периметру и внутреннему пространству плиты. В связи с этим дренаж чаще располагают на уровне подошвы или чуть выше – на 5–15 см ниже поверхности плиты. Глубокое размещение нецелесообразно из-за риска ухудшения гидроизоляции и трудностей монтажа.
- Ленточный фундамент: дренаж глубже подошвы на 20–30 см;
- Плитный фундамент: дренаж на уровне подошвы или чуть ниже (5–15 см);
- Учитывать тип грунта и уровень грунтовых вод для корректировки глубины;
- При высоком уровне грунтовых вод глубина дренажа может быть увеличена с обязательным применением фильтрующих материалов.
Рекомендуется проектировать дренажные трубы с уклоном 1–2% для самотечного отвода воды и предусматривать ревизионные колодцы для обслуживания системы.
Какая глубина дренажа нужна при глинистом и песчаном грунте
При глинистом грунте дренаж необходимо укладывать на глубину не менее 0,8–1,0 метра от поверхности земли. Глина обладает низкой проницаемостью, поэтому вода в ней задерживается и может создавать избыточное давление на фундамент. Чтобы эффективно отводить влагу, дренажная система должна располагаться ниже глубины сезонного промерзания, обычно на 20–30 см ниже подошвы фундамента. Важно обеспечить уклон труб не менее 1–2% для свободного стока воды.
Для песчаного грунта достаточно заложить дренаж на меньшую глубину – от 0,5 до 0,7 метра. Песок обладает высокой водопроницаемостью, что позволяет воде быстрее уходить в глубину, уменьшая риск скопления влаги у основания. Тем не менее, дренаж должен проходить ниже уровня подошвы фундамента и предусматривать устойчивость труб к возможной деформации из-за подвижности песчаного грунта.
При проектировании дренажной системы учитывайте тип грунта и глубину промерзания, чтобы избежать пучения и разрушения фундамента. В глинистых грунтах рекомендуют дополнительно использовать фильтрующий слой из щебня или песка вокруг труб для предотвращения их засорения. В песчаных грунтах важно предусмотреть защиту от эрозии и возможных осадков.
Ошибки при определении глубины дренажа и их последствия
Недостаточная глубина дренажа приводит к накоплению влаги у подошвы фундамента, что увеличивает риск подтопления и способствует разрушению бетонной конструкции из-за гидрофобных процессов и пучения грунта. Например, если дренаж заложен выше глубины промерзания на 20-30 см, морозное пучение будет оказывать давление на фундамент, вызывая трещины и деформации.
Чрезмерная глубина укладки дренажных труб также вредна. Она увеличивает стоимость работ и материалов, а в случае слишком глубокого размещения дренажа вода не будет эффективно отводиться из активной зоны грунта, что снижает эффективность системы и создает застой влаги.
Неправильный выбор глубины без учета типа грунта ведет к ошибкам. В глинистых грунтах дренаж следует размещать ниже зоны максимального увлажнения, обычно не менее 1,2 м от поверхности. На песчаных грунтах достаточно укладывать дренаж на глубину 0,7–0,9 м, иначе возникает избыточный отвод, приводящий к осушению и просадкам.
Отсутствие учета уровня грунтовых вод при проектировании глубины дренажа вызывает либо недоотвод влаги, либо излишнюю гидроизоляцию, что повышает риски коррозии металлоконструкций фундамента и снижает долговечность всего здания.
Рекомендация: для минимизации ошибок следует выполнять геотехнические изыскания, учитывать местные гидрогеологические условия и строго следовать нормативам по глубине заложения, привязываясь к уровню промерзания и типу грунта. Ошибки в расчетах могут увеличить расходы на ремонт и привести к дорогостоящим восстановительным работам.
Вопрос-ответ:
На какую глубину рекомендуется укладывать дренажные трубы вокруг фундамента при различных типах грунтов?
Глубина укладки дренажных труб зависит от особенностей грунта и уровня промерзания. Для песчаных и супесчаных грунтов достаточно расположить трубы на глубине чуть ниже подошвы фундамента, обычно от 0,5 до 0,7 метра. В глинистых и суглинистых грунтах дренаж должен быть заложен глубже — примерно на 0,7–1,0 метра, чтобы эффективно отводить излишки влаги и предотвращать образование пучинистых слоев. Также важно учитывать глубину промерзания почвы в регионе — трубы должны находиться ниже этого уровня, чтобы избежать замерзания и нарушения работы системы.
Как глубина дренажа влияет на защиту фундамента от разрушений и просадок?
Дренаж, уложенный на правильной глубине, способствует стабильному уровню грунтовых вод вокруг фундамента. Если дренаж слишком мелкий, влага не будет эффективно отводиться, что увеличивает риск накопления воды и промерзания грунта, приводя к вспучиванию и трещинам. Слишком глубокий дренаж может оказаться нецелесообразным и дорогим, при этом не всегда улучшая защиту. Оптимальная глубина обеспечивает поддержание сухого состояния основания, снижая нагрузку на конструкцию и предотвращая деформации, что значительно продлевает срок службы здания.
Какие ошибки чаще всего совершают при расчёте глубины дренажа вокруг ленточного фундамента?
Одной из распространённых ошибок является игнорирование глубины промерзания, из-за чего трубы укладываются выше рекомендуемого уровня, что ведёт к замерзанию и выходу системы из строя в холодное время года. Ещё одна ошибка — недостаточный учёт типа грунта и уровня грунтовых вод, из-за чего дренаж не справляется с нагрузкой. Иногда дренаж закладывают слишком близко к поверхности, что увеличивает вероятность повреждения труб и засорения. Кроме того, не учитывают высоту цоколя, из-за чего система плохо защищает фундаментные стены от влаги.
Как влияет утепление фундамента на выбор глубины заложения дренажа?
При утеплённом фундаменте дренаж обычно размещают немного глубже, чем подошва утеплителя, чтобы гарантировать отвод воды из зоны, где находится теплоизоляционный материал. Это предотвращает накопление влаги и снижает риск промерзания грунта рядом с утеплённым участком. Глубина дренажа в таком случае должна учитывать толщину утеплителя и характеристики грунта, что помогает создать стабильные условия для работы системы и сохранить теплоизоляцию в сухом состоянии.
