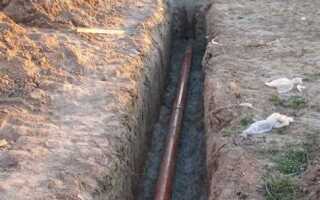

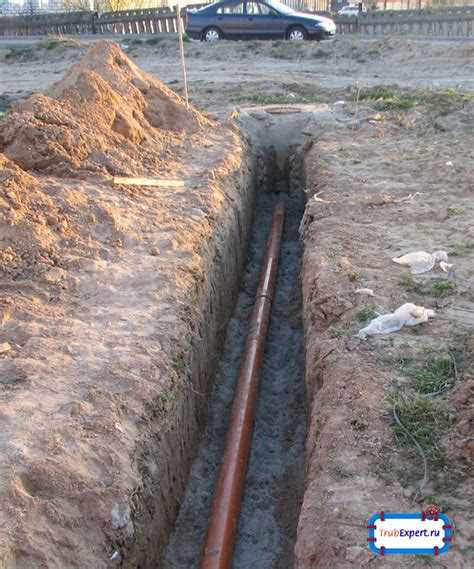

При проектировании газоснабжения частного дома одной из ключевых задач становится определение глубины прокладки подземной газовой трубы. Этот параметр напрямую влияет на безопасность системы, устойчивость к внешним воздействиям и соответствие действующим нормативам. В Российской Федерации минимальная глубина укладки газопровода низкого давления обычно составляет не менее 0,8 метра, однако в зависимости от климатических условий, типа грунта и способа прокладки этот показатель может варьироваться.
Согласно СП 62.13330.2011, глубина заложения должна обеспечивать защиту трубы от промерзания, механических повреждений и возможных подвижек грунта. В регионах с холодным климатом глубину увеличивают до 1,2 метра и более, ориентируясь на среднюю глубину сезонного промерзания почвы. При пересечении с другими коммуникациями (водопроводом, канализацией, электрическими кабелями) необходимо учитывать минимальные вертикальные и горизонтальные отступы.
Также важным фактором является тип применяемой трубы. Для полиэтиленовых газопроводов дополнительно учитывается защита от ультрафиолета и возможного повреждения при обратной засыпке. При закапывании трубы в неплотные или подвижные грунты рекомендуется устройство песчаной подушки и укладка сигнальной ленты на глубине 0,2–0,3 метра от поверхности.
Неправильное определение глубины может привести к обледенению газа, повреждению трубы при земляных работах или несоблюдению требований контролирующих органов. Поэтому расчет глубины укладки должен осуществляться квалифицированным специалистом с учетом местных условий, состава почвы и технических параметров используемой системы.
Минимально допустимая глубина прокладки газопровода по СНиП
Согласно требованиям СНиП 42-01-2002, минимально допустимая глубина заложения подземного газопровода до уровня верха трубы составляет 0,8 м для всех типов грунтов в условиях нормального климата. Это значение обеспечивает защиту трубы от механических повреждений, промерзания и воздействия внешних нагрузок.
При пересечении участков с интенсивным движением автотранспорта, глубина увеличивается до 1,0–1,2 м, чтобы исключить деформацию трубы под нагрузкой. В районах с сезонным промерзанием почвы ниже стандартных 0,8 м, глубина укладки корректируется в сторону увеличения – не менее чем на 200 мм ниже расчетной глубины промерзания.
Для полиэтиленовых труб в защитных кожухах допускается уменьшение глубины до 0,6 м, но только при условии устройства защитных покрытий или укладки под пешеходными зонами. При этом важно соблюдать отступы от других коммуникаций: не менее 0,2 м до кабелей и 0,5 м до водопровода или канализации.
Все отклонения от стандартной глубины прокладки должны быть обоснованы в проектной документации и согласованы с газоснабжающей организацией. Нарушение минимальных нормативов может привести к аварийным ситуациям и отказу в приеме объекта в эксплуатацию.
Как глубина зависит от типа грунта и климатической зоны
Тип грунта напрямую влияет на выбор глубины прокладки газопровода. В песчаных и супесчаных почвах, склонных к осыпанию, минимальная глубина должна быть не менее 0,9 м, чтобы обеспечить стабильность траншеи и предотвратить обнажение трубы при сезонных изменениях. В глинистых и суглинистых почвах, обладающих большей стабильностью, допустима глубина от 0,7 м, но при условии, что уровень промерзания не превышает этот показатель.
В регионах с холодным климатом, где глубина сезонного промерзания превышает 1,2 м, прокладка труб осуществляется ниже этого уровня – на 20–30 см глубже, чем зона промерзания. Это предотвращает замерзание газа в трубе и минимизирует риск деформации при подвижках грунта. Например, в северных регионах глубина укладки может достигать 1,5–1,8 м.
В южных климатических зонах, где глубина промерзания не превышает 0,5 м, газопровод допустимо прокладывать на глубине от 0,6 до 0,8 м. Однако в зонах с сезонными паводками или высоким уровнем грунтовых вод требуется дополнительная защита: укладка на большую глубину или использование гильз и дренажных систем.
Для подвижных и переувлажнённых грунтов обязательна укладка трубы на глубину не менее 1 м с устройством песчаной подушки и защитной засыпки, чтобы избежать механических повреждений при вспучивании почвы.
Требования к заглублению при пересечении с другими коммуникациями
При пересечении газопровода с другими подземными инженерными сетями важно соблюдать регламентированные расстояния и уровни заглубления, чтобы исключить риски повреждения и обеспечить беспрепятственный доступ к каждой системе при обслуживании.
Согласно СП 62.13330.2011 и СП 42.13330.2016, при пересечении с различными коммуникациями должны соблюдаться следующие минимальные вертикальные расстояния от газопровода до:
- кабельных линий – не менее 0,2 м;
- водопровода и канализации – не менее 0,2 м при условии укладки газопровода выше;
- теплотрассы – не менее 0,5 м, обязательно с применением тепловой изоляции;
- дренажных труб – не менее 0,3 м;
- другого газопровода – не менее 0,2 м между трубами разного давления.
Если невозможно выдержать указанные зазоры, требуется устройство защитных кожухов длиной не менее 2 м в каждую сторону от точки пересечения. Материал кожуха должен быть коррозионностойким, а пространство между трубой и кожухом – загерметизировано. При этом глубина заложения кожуха должна быть не менее глубины основного газопровода.
Вертикальное положение газовой трубы всегда должно быть либо выше водоотводящих и канализационных систем, либо сопровождаться гидроизоляцией в местах потенциального подтопления. В зонах пересечения обязательна установка предупредительной сигнальной ленты на 0,2–0,3 м выше газопровода.
Учитывается и минимальное горизонтальное расстояние при сближении: например, между газопроводом и водопроводной трубой оно должно быть не менее 1,5 м при параллельной прокладке.
Перед выполнением работ требуется согласование с организациями, эксплуатирующими пересекаемые коммуникации, а также соблюдение всех предписаний проектной документации. Нарушение регламентов может привести к отказу в приемке объекта в эксплуатацию.
Особенности прокладки трубы на участке с уклоном или неровным рельефом
При проектировании газопровода на участке с перепадом высот необходимо учитывать как технические требования, так и риски, связанные с подвижками грунта, эрозией и изменением направления стока поверхностных вод.
- Минимальная глубина заложения трубы сохраняется в каждой точке независимо от уклона. Если труба идет по склону, необходимо обеспечить равномерное заглубление с учётом вертикальной проекции трассы.
- Для предотвращения оголения трубы на склоне предусматриваются противоподмывные мероприятия: террасирование, подпорные стенки или укладка трубы с защитной бетонной оболочкой.

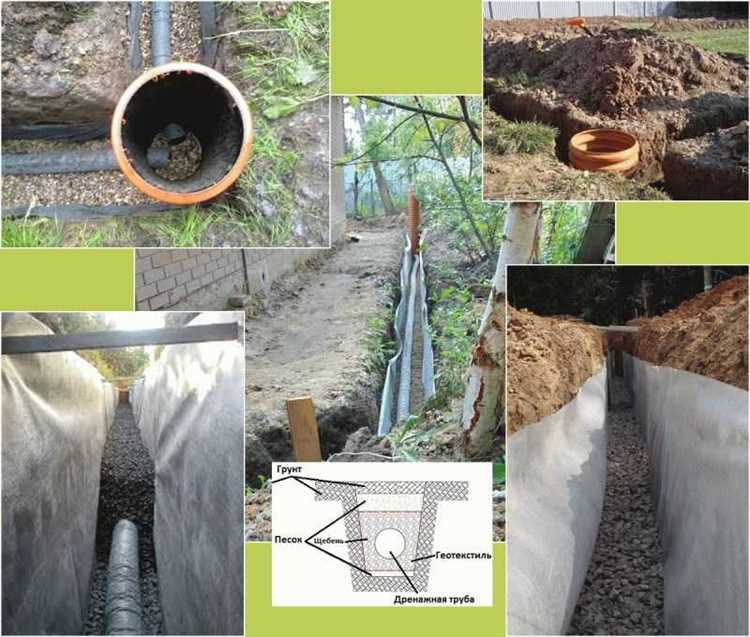

- На крутых участках требуется армирование траншей геотекстилем и дренажными системами, чтобы исключить вымывание и деформацию основания.
- Если уклон превышает 8–10%, труба укладывается секционно с дополнительной фиксацией и компенсационными петлями, чтобы снизить напряжение при сезонных подвижках.
Монтаж на неровной поверхности требует постоянного контроля уклона по трассе – изменение угла более чем на 3° может привести к застою конденсата и нарушению герметичности. В местах перехода через балку или ложбину применяют направленное бурение или прокладку в гильзе с переходными камерами.
Важно исключить образование «провисов» трубы. Если профиль не позволяет соблюдать уклон самотека, устраиваются продувочные точки и конденсатосборники. Это особенно критично для стальных труб, где накопление влаги может спровоцировать коррозию.
Работы на сложном рельефе требуют геодезической съемки, чтобы заранее рассчитать глубины траншей на каждом отрезке. Нельзя допускать участков с резким изменением высоты прокладки – это нарушает прочность соединений и может привести к авариям.

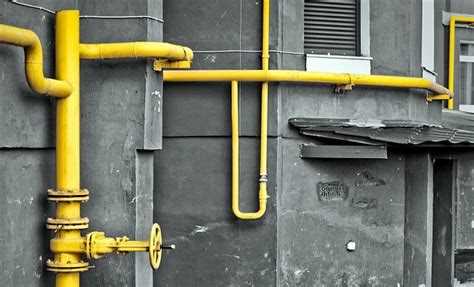

Влияние типа газопровода (низкого и среднего давления) на глубину заложения
Глубина прокладки газопровода напрямую зависит от категории давления, так как каждая из них предполагает разные эксплуатационные и технические требования. Газопроводы низкого давления (до 0,005 МПа) преимущественно используются для снабжения индивидуальных жилых домов. Для них минимальная глубина заложения составляет 0,6 метра, если не требуется пересечение с другими коммуникациями или дополнительная защита от механических воздействий.
Газопроводы среднего давления (от 0,005 до 0,3 МПа) требуют большей глубины, что связано с повышенными требованиями к безопасности и устойчивости трубопровода. В частном секторе такие сети, как правило, прокладываются на глубине не менее 0,8 метра. При прохождении через участки с потенциальной нагрузкой (например, под дорогами) глубину увеличивают до 1,0–1,2 метра с обязательным применением защитных кожухов.
Кроме глубины заложения, важна и укладка с учетом уклонов для предотвращения накопления конденсата. Газопроводы среднего давления чаще требуют установки конденсатосборников, что также отражается на проектной глубине прокладки.
При выборе глубины заложения следует учитывать тип труб (сталь или полиэтилен) и обязательное соответствие нормативным документам – СП 62.13330.2011 и ГОСТ Р 58121. Для каждого варианта прокладки требуется точный расчет, включая учет промерзания грунта и возможных механических нагрузок на трассе.

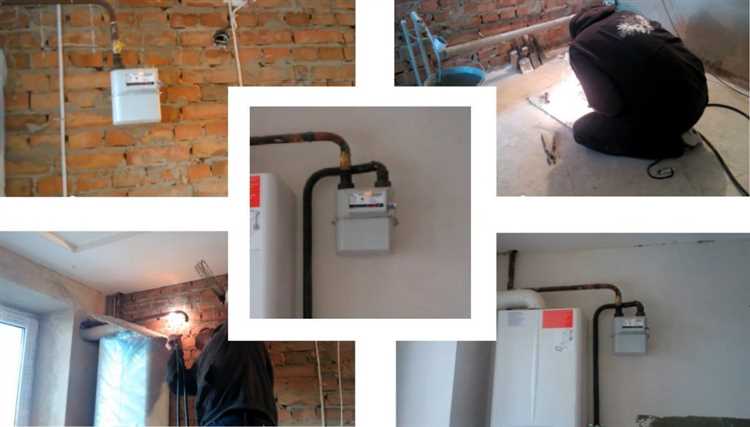

Нормы глубины прокладки при вводе трубы в дом через фундамент
При вводе газовой трубы в дом через фундамент глубина прокладки должна учитывать защиту от механических повреждений и воздействие внешних факторов. Минимальная глубина закладки газопровода в местах пересечения с фундаментом составляет не менее 0,7 метра от уровня земли, что соответствует требованиям СНиП и технических регламентов.
Для зданий с монолитным или ленточным фундаментом рекомендуется прокладывать трубу в защитной гофротрубе или футляре с дополнительным слоем теплоизоляции, чтобы предотвратить конденсацию и повреждение. Глубина при этом не должна быть менее 0,7 м, а при наличии подземных коммуникаций – с учётом обязательных технологических отступов.
Важным условием является соблюдение уклона трубы при вводе в дом, чтобы исключить застой конденсата. Рекомендуется уклон не менее 0,02 (2%) в сторону от дома или точки ввода для обеспечения естественного стока влаги.
При прокладке на глубине менее 0,7 метра необходима защита газопровода дополнительными конструкциями, например, металлическими кожухами или бетонной обсыпкой, что оговаривается проектной документацией и согласуется с газовыми службами.
На этапе ввода в дом также следует предусмотреть компенсаторы деформаций и уплотнительные элементы, учитывая тепловое расширение и возможные подвижки фундамента, что влияет на долговечность и герметичность соединений.
Контроль глубины прокладки при проведении земляных работ
Точный контроль глубины прокладки газовой трубы – обязательное условие для обеспечения безопасности и долговечности газопровода. Согласно нормативам, минимальная глубина закладки труб для низкого давления должна составлять не менее 0,7 м, а для среднего давления – от 0,8 до 1,0 м в зависимости от типа грунта и климатических условий.
Для контроля глубины используется последовательность действий: после разметки трассы и начала земляных работ производится замер глубины котлована каждые 5-10 метров. Контрольная точка фиксируется геодезическим уровнем или лазерным дальномером. Результаты заносятся в исполнительную документацию.
В процессе рытья траншеи необходимо избегать чрезмерного углубления, так как излишняя глубина ведет к дополнительным затратам и усложняет защиту труб от промерзания. Недостаточная глубина увеличивает риск механического повреждения и нарушения целостности изоляции.
После достижения проектной глубины устанавливается подушка из песка толщиной не менее 10 см для равномерного распределения нагрузки и защиты труб. Песчаное основание также служит дополнительным ориентиром при контроле глубины.
Финальная проверка проводится перед засыпкой траншеи. Визуальный осмотр и повторные замеры подтверждают соответствие глубины проекту. В случае несоответствия глубина корректируется вручную или с помощью специализированной техники.
Важным элементом контроля является документальное подтверждение всех этапов работ, включающее фотосъемку и технические отчеты. Такой подход снижает риски претензий при эксплуатации и повышает качество монтажа газопровода.
Вопрос-ответ:
Какая минимальная глубина прокладки газовой трубы на участке с частным домом?
Минимальная глубина прокладки газовой трубы обычно определяется нормативами и зависит от типа трубы и условий местности. Для бытовых газопроводов низкого давления глубина заложения составляет не менее 0,7 метра от поверхности земли. Эта глубина обеспечивает защиту от механических повреждений и воздействия погодных условий. Важно также учитывать особенности грунта и климатические факторы, чтобы предотвратить промерзание и сохранить целостность трубы.
Как влияет тип грунта на выбор глубины прокладки газовой трубы?
Тип грунта существенно влияет на глубину закладки. В пучинистых грунтах, склонных к сильному морозному пучению, газопровод необходимо прокладывать глубже, чтобы избежать деформаций и повреждений трубы при морозном пучении. В таких случаях глубина может превышать 1 метр. Для стабильных, не склонных к пучению почв можно использовать минимальные нормы глубины. Также важно учитывать уровень грунтовых вод — при его повышении трубу прокладывают с дополнительной защитой или на большей глубине.
Какие правила нужно соблюдать при прокладке газовой трубы через фундамент дома?
При вводе газовой трубы через фундамент соблюдают несколько правил. Труба должна проходить через специальную гильзу или рукав, обеспечивающий возможность теплового расширения и предотвращающий повреждение. Глубина ввода обычно увеличивается, чтобы защитить участок от механических нагрузок и вибраций. Также прокладка в фундаменте требует герметизации и изоляции, чтобы исключить попадание влаги и предотвратить коррозию металла. Все работы должны выполняться в соответствии с нормативными требованиями и под контролем специалиста.
Какие особенности учитываются при прокладке газовой трубы на участке с неровным рельефом?
На участках с уклоном или неровным рельефом глубина прокладки меняется в зависимости от рельефа. Трубу укладывают так, чтобы избежать чрезмерного напряжения и деформаций, которые могут возникать при перепадах высот. Часто применяют дополнительные крепления и защитные меры в местах с резкими изменениями уровня грунта. При этом важно соблюдать минимальную глубину для защиты от повреждений и промерзания. Планировка трассы должна учитывать естественные водоотводы, чтобы исключить подтопление и эрозию.
Какие нормы безопасности регламентируют глубину прокладки газовой трубы к частному дому?
Нормы по глубине прокладки газопровода установлены в строительных и газовых нормативных документах, таких как СНиП и правила технической эксплуатации газового оборудования. Для бытовых газопроводов глубина обычно составляет не менее 0,7 метра от поверхности. Также существуют требования по защите от механических повреждений, минимальному расстоянию от других коммуникаций и обеспечению доступа для осмотра и ремонта. Несоблюдение этих норм может привести к аварийным ситуациям и штрафам. Поэтому все этапы прокладки должны контролироваться специалистами и подтверждаться документально.
