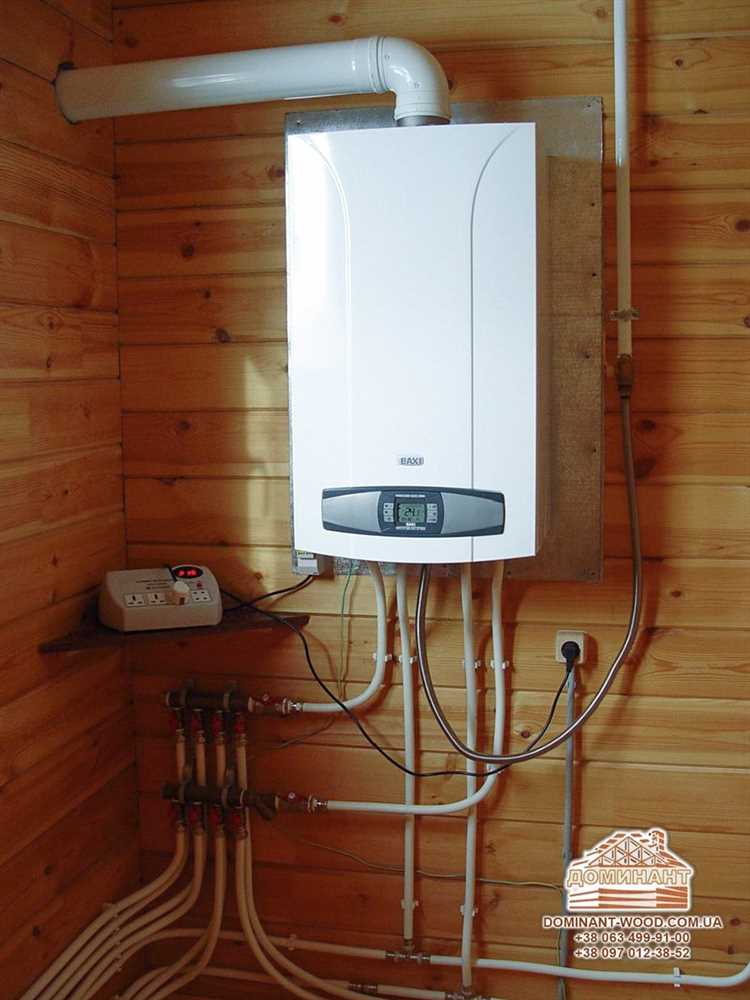

Настенный газовый котел что такое куаксиал

Коаксиальный дымоход – это система удаления продуктов сгорания, предназначенная специально для закрытых камер сгорания в настенных газовых котлах. Его конструкция состоит из двух труб, вставленных одна в другую: по внутренней трубе отводятся дымовые газы, а по внешней поступает воздух для горения. Это решение повышает энергоэффективность и исключает забор воздуха из помещения, снижая риск образования угарного газа.

Использование коаксиального дымохода позволяет монтировать котел в жилых зонах без необходимости подключения к центральной вентиляции или установки громоздкого вертикального канала. Допустимая длина горизонтального участка дымохода зависит от мощности котла и может варьироваться от 1 до 5 метров. При превышении расчетной длины требуется установка дополнительных турбин или переход на раздельную систему дымоудаления.

При выборе коаксиального дымохода необходимо учитывать диаметр (обычно 60/100 мм или 80/125 мм), устойчивость к конденсату и материал изготовления – предпочтительны алюминиевые или нержавеющие системы с термостойким уплотнением. Монтаж должен обеспечивать уклон в сторону улицы (не менее 3°) для отвода конденсата, а стена в месте прохода трубы – обладать термоизоляцией для предотвращения перегрева.

Нарушение герметичности соединений или неправильное расположение выходного патрубка относительно окон и вентиляционных каналов может привести к обратной тяге и аварийной остановке котла. Поэтому установка коаксиального дымохода должна производиться строго по инструкции производителя и в соответствии с СНиПами и СП, регулирующими устройство систем дымоудаления для газовых приборов.

Принцип работы коаксиального дымохода в газовом котле

Коаксиальный дымоход представляет собой конструкцию из двух труб, вставленных одна в другую. Внутренняя труба служит для отвода продуктов сгорания, а внешняя – для подачи свежего воздуха к горелке котла. Такое решение позволяет организовать закрытую камеру сгорания, изолированную от воздуха внутри помещения.

Преимущество такой системы – в повышенной энергоэффективности и безопасности. Благодаря теплообмену между потоками, входящий воздух предварительно нагревается, что улучшает стабильность горения, снижает теплопотери и повышает КПД оборудования.

Коаксиальный дымоход должен устанавливаться с уклоном 3° в сторону улицы, чтобы исключить попадание конденсата в корпус котла. При монтаже важно учитывать допустимую длину канала (обычно не более 3–5 метров) и избегать лишних поворотов, которые могут снизить тягу и нарушить работу вентилятора.

Из чего состоит коаксиальный дымоход: конструкция и материалы

Коаксиальный дымоход представляет собой двойную трубу: внутренняя предназначена для отвода продуктов сгорания, а внешняя – для подачи воздуха в камеру сгорания. Такой конструктив позволяет одновременно выполнять две функции без утечки газов в помещение.

Внутренняя труба изготавливается из нержавеющей стали толщиной 0,5–1 мм, устойчивой к агрессивному конденсату и высоким температурам. Диаметр варьируется в пределах 60–80 мм в зависимости от модели котла. Она обязательно герметична по всей длине, включая стыки и повороты, что обеспечивает стабильную тягу и безопасность.

Наружная труба, как правило, алюминиевая или стальная с антикоррозийным покрытием, имеет диаметр от 100 до 125 мм. Основная задача – забор наружного воздуха, поэтому внутренняя поверхность трубы должна быть гладкой для минимизации сопротивления воздушному потоку.

Между трубами располагаются пластиковые или металлические распорки, которые фиксируют внутреннюю трубу по центру и предотвращают соприкосновение с внешней. Такие дистанционные кольца также обеспечивают тепловую развязку, препятствуя перегреву наружной поверхности.

Все соединения должны быть оснащены уплотнительными кольцами из термостойкого силикона. Они исключают подсос воздуха в дымовой канал и выход отработанных газов в приточный контур. Отдельное внимание следует уделить наличию ревизионных отверстий для технического обслуживания и удаления конденсата.

Для установки в условиях плотной городской застройки чаще применяются телескопические или гофрированные элементы, позволяющие адаптировать систему под особенности архитектуры здания. Такие элементы должны быть выполнены из материалов, аналогичных основным трубам, и соответствовать требованиям герметичности и устойчивости к агрессивным средам.

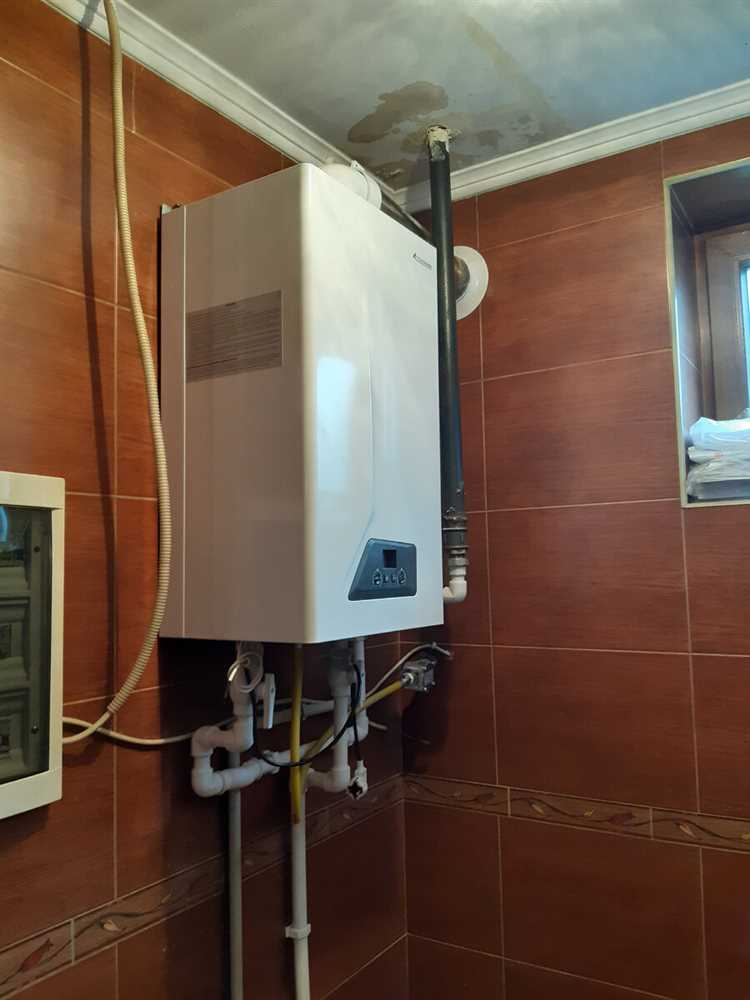

Как правильно определить длину и конфигурацию коаксиального дымохода

Определение длины коаксиального дымохода зависит от мощности котла, типа установки и характеристик помещения. Для настенных газовых котлов мощностью до 30 кВт стандартная горизонтальная длина не должна превышать 3–4 метра. При превышении этого значения требуется установка дополнительного вентилятора или изменение схемы отвода продуктов сгорания.

Каждый изгиб под углом 90° эквивалентен примерно 1 метру прямого участка. Это необходимо учитывать при проектировании трассы: если система включает два колена, фактическая длина дымохода уменьшается на 2 метра от допустимого предела. Вертикальные участки увеличивают тягу, но также требуют компенсации по длине и учёта конденсатоотведения.

Рекомендуется использовать компоненты одного производителя с котлом, так как даже минимальное несоответствие диаметра (чаще всего это 60/100 мм или 80/125 мм) может вызвать утечку дымовых газов или нарушение герметичности системы. Каждый метр и элемент конфигурации должен быть рассчитан согласно инструкции котла, где указаны предельные значения допустимого сопротивления системы отвода.

Также важно учитывать расположение окон, балконов и вентиляционных каналов. Минимальное расстояние от выхода дымохода до этих элементов должно быть не менее 0,5 метра, чтобы избежать обратной тяги и поступления продуктов сгорания в жилое пространство.

При выборе между горизонтальным и вертикальным вариантом необходимо учитывать розу ветров, конструкцию здания, длину допустимого дымохода, а также доступ к обслуживанию. Горизонтальный вариант дешевле и проще в монтаже, но вертикальный обеспечивает более стабильную тягу в условиях сильного бокового ветра.

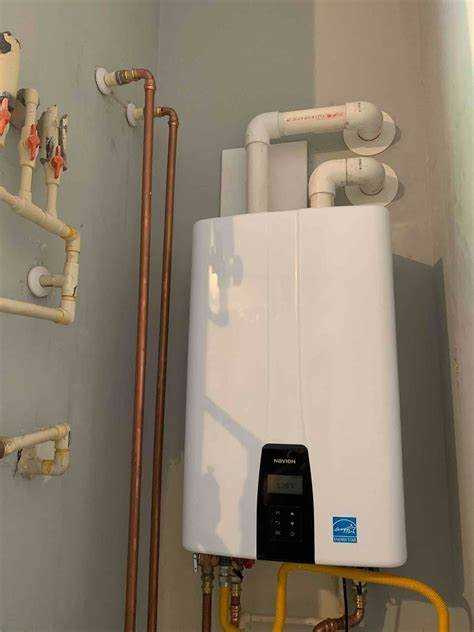

Требования к уклону и герметичности соединений

Уклон коаксиального дымохода должен обеспечивать свободный отвод конденсата. Горизонтальные участки обязаны иметь уклон не менее 3° в сторону выхода или котла в зависимости от конструкции.

Нарушение уклона приводит к накоплению влаги и снижению тяги, что увеличивает риск коррозии и засоров.

Герметичность соединений достигается использованием уплотнительных колец из термостойких материалов, устойчивых к кислотной среде продуктов сгорания.

• Все элементы должны плотно входить друг в друга без зазоров.
• Переходы и повороты дополнительно фиксируются хомутами или защелками.
• Обязательна проверка уплотнителей перед монтажом на отсутствие повреждений.
• Нельзя использовать герметики, не рекомендованные производителем котла и дымохода.

Проверка герметичности осуществляется визуально и методом подачи воздуха под давлением или с помощью дымового теста.

Несоблюдение требований к уклону и герметичности приводит к снижению безопасности, появлению запаха газа и нарушению норм эксплуатации оборудования.

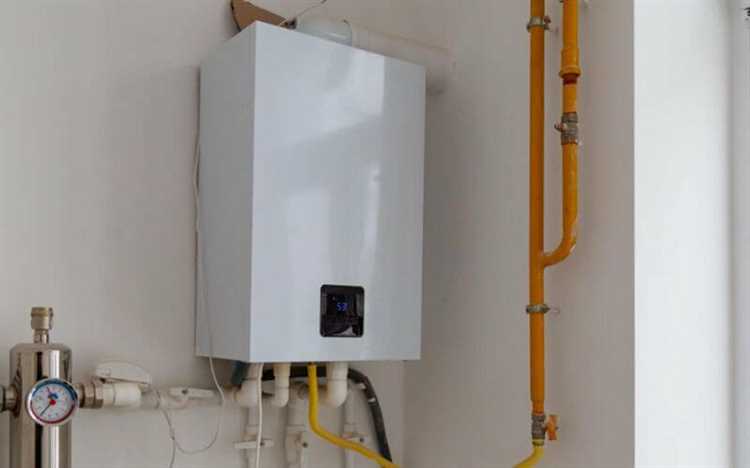

Проблемы при монтаже коаксиального дымохода и способы их устранения

• Нарушение уклона дымохода

  Недостаточный уклон приводит к скоплению конденсата внутри трубы, что вызывает коррозию и снижает тягу.

  Для устранения соблюдайте рекомендуемый уклон не менее 3° в сторону выхода газа. Используйте регулируемые крепления и корректируйте положение труб перед окончательной фиксацией.

• Плохая герметизация соединений

  Протечки газов и воздуха из-за неплотных стыков снижают КПД котла и создают риск попадания опасных продуктов сгорания в помещение.

  Используйте заводские уплотнители и герметики, контролируйте правильность посадки элементов. Обязательно проверяйте соединения после монтажа дымохода с помощью мыльного раствора или дымогенератора.

• Перегибы и излишние изгибы труб

  Чрезмерное количество колен и резких поворотов увеличивает сопротивление воздушному потоку и снижает эффективность отвода дыма.

  Проектируйте дымоход с минимальным числом поворотов, соблюдая радиусы изгибов, рекомендованные производителем. При необходимости подбирайте комплектующие с плавным переходом.

• Несоблюдение инструкции по монтажу котла и дымохода

  Игнорирование технических требований приводит к нестабильной работе системы и быстрому износу элементов.

  Всегда используйте инструкции производителя, а при сомнениях привлекайте специалистов с опытом монтажа коаксиальных дымоходов.

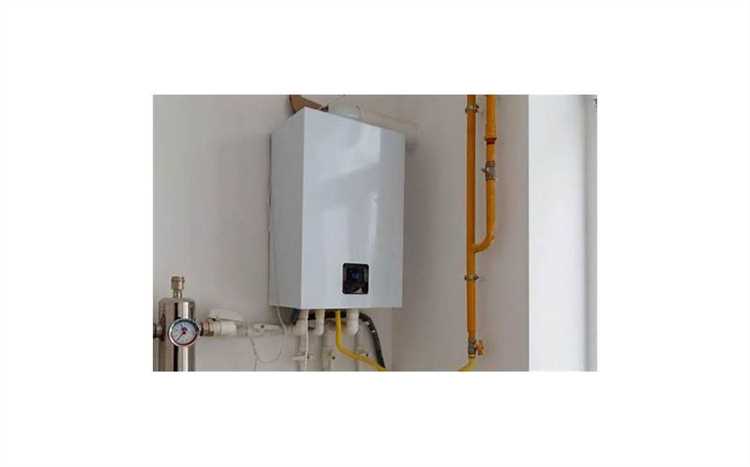

Правила обслуживания и периодической очистки коаксиального дымохода

Обслуживание коаксиального дымохода настенного газового котла необходимо проводить не реже одного раза в год, оптимально – перед началом отопительного сезона. Регулярная очистка предотвращает образование сажи и конденсата, которые снижают эффективность работы и могут привести к коррозии.

Для проверки состояния дымохода следует визуально осмотреть видимый участок коаксиала снаружи и внутри при помощи специализированного эндоскопа или через разъемные соединения, если они предусмотрены конструкцией.

Очистку внутренней поверхности коаксиального дымохода выполняют съемными ершами, соответствующими диаметру дымохода. При этом рекомендуется применять щетки из неагрессивного материала, чтобы не повредить внутренние слои.

Особое внимание уделяется герметичности стыков и соединений: их проверяют на отсутствие трещин и зазоров, при необходимости проводят подтяжку хомутов или замену уплотнительных прокладок.

Таблица основных этапов обслуживания коаксиального дымохода:

В случае обнаружения повышенного уровня сажи или коррозии следует обратиться к специалистам для профессиональной диагностики и ремонта. Несвоевременное обслуживание увеличивает риск обратной тяги и отравления продуктами горения.

Использование сертифицированных материалов и соблюдение рекомендаций производителя при ремонте и замене элементов дымохода обеспечивает длительный срок службы и безопасность эксплуатации настенного газового котла.

Когда необходимо установить антиобледенительную насадку

Антиобледенительная насадка обязательна при эксплуатации коаксиального дымохода в регионах с продолжительными морозами и частыми осадками в виде снега или дождя. Она предотвращает образование ледяной корки на выходном патрубке, которая может закупорить дымоход и вызвать сбои в работе котла.

Рекомендуется монтировать насадку также при расположении коаксиального дымохода в низких зонах с возможностью наледи, например, вблизи водоёмов или на северной стороне здания. В таких местах накопление влаги на выходном отверстии усиливается, что ускоряет замерзание.

Для обеспечения эффективности антиобледенительной системы выбирают модели с электронагревом или с использованием теплоизоляционных материалов, способных поддерживать температуру поверхности патрубка выше точки замерзания конденсата и осадков.

Регулярная проверка и техническое обслуживание насадки обязательны для предотвращения выхода из строя системы и сохранения нормального режима работы котла в зимний период.

Вопрос-ответ:

Для чего нужен коаксиальный дымоход в настенном газовом котле?

Коаксиальный дымоход обеспечивает отвод продуктов сгорания и подачу свежего воздуха в котел через один корпус. Такая конструкция защищает газовый прибор от попадания пыли и влаги, а также улучшает безопасность эксплуатации, поскольку газы выводятся непосредственно наружу, без контакта с помещением.

Какие материалы используются для изготовления коаксиального дымохода и почему?

Для коаксиальных дымоходов обычно применяют нержавеющую сталь или специальные жаропрочные пластики. Нержавеющая сталь устойчива к коррозии и высокой температуре, что продлевает срок службы. Пластиковые варианты легче и дешевле, но подходят преимущественно для котлов с низкотемпературным дымом. Выбор материала зависит от типа котла и условий эксплуатации.

Как правильно установить коаксиальный дымоход через стену здания?

Монтаж начинается с выбора места на стене, которое обеспечивает прямой вывод дымохода без изгибов. Отверстие в стене должно быть герметично обработано, чтобы избежать проникновения влаги. Коаксиальный дымоход монтируют с небольшим уклоном наружу для стока конденсата. Важно соблюдать минимальные расстояния до окон и вентиляционных отверстий, согласно строительным нормам.

Какие проблемы могут возникнуть с коаксиальным дымоходом и как их избежать?

Частые проблемы — это засоры, конденсат, образование наледи зимой и неправильный тяговый режим. Засоры возникают из-за пыли и сажи, их предотвращают регулярной очисткой. Конденсат и наледь появляются при недостаточном утеплении и отсутствии антиобледенительной насадки. Чтобы избежать проблем с тягой, важно правильно подобрать длину и диаметр дымохода, а также соблюдать монтажные рекомендации производителя.

Можно ли самостоятельно обслуживать и чистить коаксиальный дымоход?

Обслуживание и очистка коаксиального дымохода не требуют специальных навыков, но важно соблюдать осторожность. Очистку выполняют минимум раз в год — снимают насадку, промывают внутренние трубки от накопившейся сажи и пыли. При этом необходимо проверить целостность уплотнений и отсутствие повреждений. Если есть признаки повреждений или сложностей с тягой, лучше обратиться к специалистам.
