Нахлест арматуры при армировании сколько диаметров

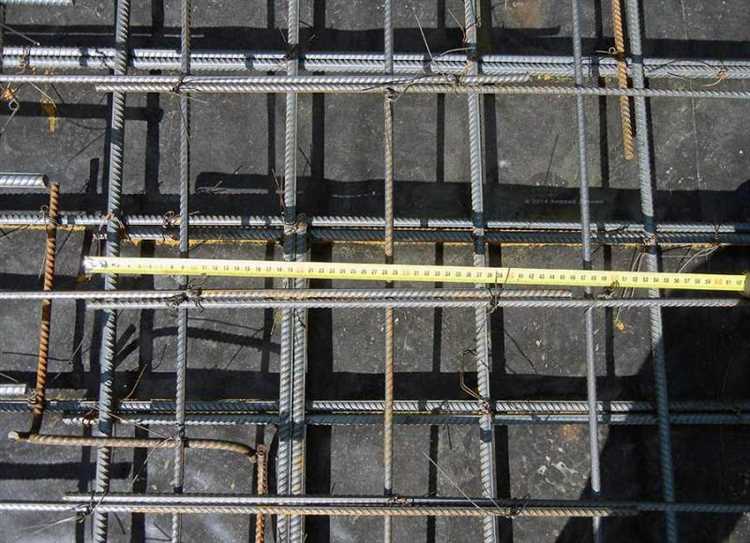

Нахлест арматуры – ключевой элемент конструкции железобетонных изделий, обеспечивающий передачу усилий между стержнями и целостность армированного каркаса. Для правильного расчёта длины нахлеста важно учитывать диаметр арматуры, тип нагрузки и класс бетона.

Минимальная длина нахлеста обычно рассчитывается в кратных диаметрах арматурного стержня. Согласно действующим строительным нормам, длина нахлеста должна составлять не менее 40 диаметров для продольной арматуры в большинстве случаев. Для арматуры диаметром 12 мм это будет 480 мм, а для 20 мм – 800 мм.

Уменьшение длины нахлеста допускается при использовании специальных видов арматуры с повышенным сцеплением или дополнительного механического соединения, например, с помощью сварки или муфт. При этом важно строго соблюдать нормы проектирования, так как недостаточный нахлест может привести к снижению несущей способности конструкции и развитию трещин.

При проектировании армирования необходимо учитывать не только диаметр, но и качество бетонного раствора, режимы нагружения и расположение стержней. Практика показывает, что точное соблюдение норм длины нахлеста гарантирует долговечность и безопасность железобетонных элементов без излишнего расхода материалов.

Что такое нахлест арматуры и зачем он нужен при армировании

Главная задача нахлеста – сохранить прочность и жесткость конструкции в местах соединения арматуры, где невозможно выполнить сварку или механическую стыковку. При правильном выполнении нахлеста обеспечивается равномерное распределение напряжений и предотвращается ослабление несущей способности конструкции.

Длина нахлеста рассчитывается в зависимости от диаметра арматуры, марки стали, класса бетона и условий эксплуатации. Обычно она составляет от 30 до 50 диаметров арматурного прута. Например, для арматуры диаметром 12 мм нахлест должен быть не менее 360–600 мм.

Недостаточная длина нахлеста приводит к концентрации напряжений, что вызывает риск возникновения трещин и разрушения бетона. Слишком большой нахлест, наоборот, увеличивает расход материалов и снижает экономическую эффективность строительства.

Рекомендуется соблюдать нормы СНиП и СП, которые регламентируют минимальную длину нахлеста с учетом факторов, влияющих на передачу усилий, таких как вид нагрузки (растяжение, сжатие), наличие коррозии, условия вибрации и климатические воздействия.

Правильное устройство нахлеста позволяет избежать точек слабости в армировании и гарантирует долговечность и надежность железобетонных конструкций.

Как рассчитывается длина нахлеста арматуры в зависимости от диаметра

Для обычной углеродистой стали минимальная длина нахлеста составляет от 30 до 40 диаметров арматуры в зависимости от условий эксплуатации и требований проектной документации.

• Для гладкой арматуры длина нахлеста обычно принимается 40 диаметров.
• Для периодической арматуры длина может быть уменьшена до 30 диаметров при соблюдении условий сцепления с бетоном.

Расчет производится по формуле:

1. Определяется диаметр арматуры d в миллиметрах.
2. Выбирается коэффициент нахлеста k – обычно от 30 до 40.
3. Длина нахлеста L рассчитывается как L = k × d.

Например, при диаметре арматуры 16 мм и коэффициенте 35 длина нахлеста будет равна:

35 × 16 = 560 мм.

При наличии высокопрочной арматуры или специальных условий длина нахлеста может увеличиваться до 50 диаметров или более.

• Увеличение длины нахлеста необходимо при работе в агрессивных средах.
• Для конструкций с высокой нагрузкой длина нахлеста корректируется проектом.

Также следует учитывать качество бетона: при снижении класса бетона длина нахлеста увеличивается для компенсации меньшей сцепляемости.

Итоговый расчет всегда проверяется проектной документацией и нормативами, такими как СП 52.13330.2016, где прописаны детальные требования по длинам нахлеста для разных диаметров и условий.

Влияние класса арматуры на величину нахлеста

Длина нахлеста напрямую зависит от класса арматуры, так как разные классы обладают различной прочностью и пределом текучести. Для арматуры класса А240 и А300 рекомендуется использовать нахлест длиной не менее 40 диаметров стержня, тогда как для арматуры классов А400 и выше – минимум 50 диаметров.

Усиленная арматура высокого класса требует увеличенного нахлеста для обеспечения полной передачи усилий между стержнями. При этом с ростом класса арматуры растет и расчетное сопротивление разрыву, что увеличивает критические требования к качеству соединения.

Для горячекатаной периодической арматуры класса А500 и А600 минимальная длина нахлеста составляет 50-60 диаметров в зависимости от условий эксплуатации и напряжений в конструкции. Рекомендуется учитывать тип бетона и его марку, так как жесткость и сцепление влияют на эффективную длину нахлеста.

При использовании арматуры с классом выше А500 может потребоваться применение дополнительных средств сцепления, например, термохимического анкера или механического соединения, чтобы сократить длину нахлеста без потери несущей способности.

В технических нормах и стандартах (СП 52-101, ГОСТ 5781) указаны конкретные коэффициенты, влияющие на длину нахлеста в зависимости от класса арматуры, и их обязательно нужно учитывать при проектировании армирования.

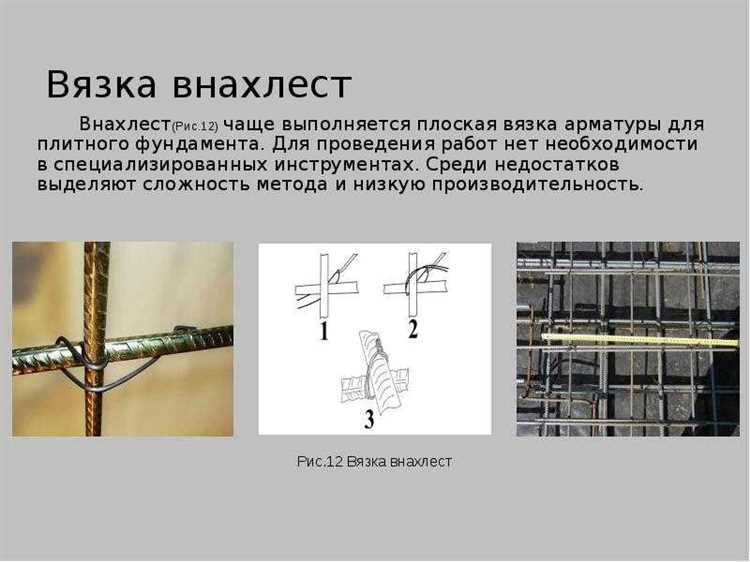

Нормативные требования к нахлесту арматуры по СНиП и ГОСТ

Длина нахлеста арматуры при армировании регламентируется несколькими основными нормативными документами, среди которых выделяются СНиП 52-01-2003 и ГОСТ 5781-82. Эти нормы определяют минимальные параметры для обеспечения надежного соединения арматурных стержней с учетом их диаметра, класса и условий эксплуатации.

• Согласно СНиП 52-01-2003, минимальная длина нахлеста для арматуры класса А-I и А-II составляет 35 диаметров стержня.
• Для арматуры класса А-III, А-IV и выше длина нахлеста увеличивается и должна быть не менее 40 диаметров, что обусловлено повышенной прочностью и жесткостью данных классов.
• В ГОСТ 5781-82 фиксируется требование к длине нахлеста с учетом марки бетона и условий работы конструкции: при напряженном армировании и высокопрочном бетоне нахлест может быть сокращен до 30 диаметров при подтверждении расчетами.

Также нормативы выделяют следующие рекомендации:

1. При расположении арматуры в сжатых зонах допускается уменьшение длины нахлеста на 10-15% по сравнению с растянутыми зонами.
2. Для конструкций, работающих в агрессивных средах, длина нахлеста должна быть увеличена не менее чем на 20% для обеспечения коррозионной устойчивости.
3. При применении термического или механического соединения (например, сварки или муфт) длина нахлеста может корректироваться в меньшую сторону, но только по результатам специальных расчетов и испытаний.

Все расчетные значения длины нахлеста должны быть подтверждены проектной документацией с обязательным учетом класса арматуры, диаметра стержня и прочности бетона. При этом превышение минимальной нормативной длины нахлеста допускается для повышения надежности и долговечности конструкции.

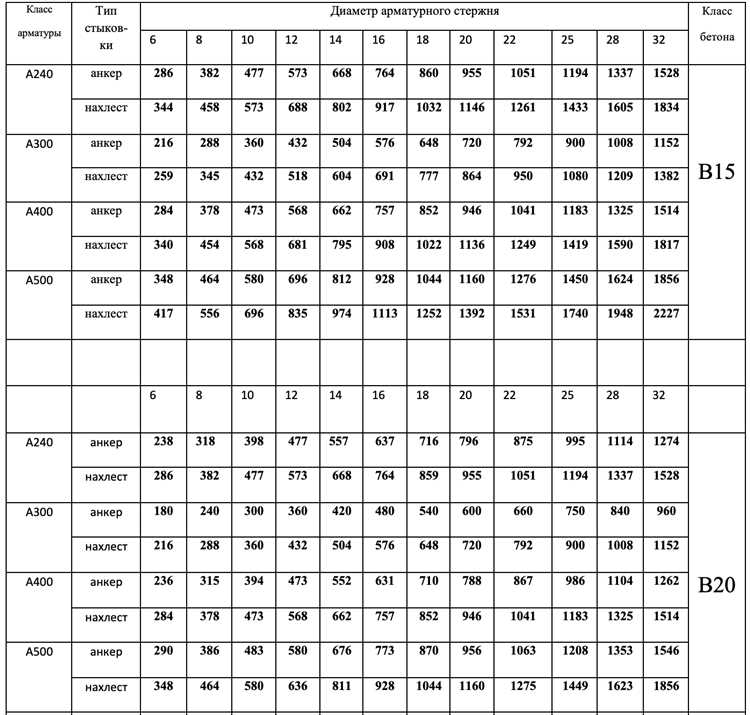

Особенности нахлеста для различных типов арматурных стержней

Для гладкой арматуры минимальная длина нахлеста обычно принимается равной 40 диаметрам стержня, что обусловлено низким сцеплением с бетоном. Такая величина позволяет компенсировать недостаточную механическую связь и обеспечить надежную передачу усилий.

Для периодической (рифленой) арматуры длина нахлеста сокращается до 30 диаметров, так как ребристая поверхность улучшает сцепление с бетоном и увеличивает адгезионное сопротивление.

Арматура класса А500С и выше требует нахлеста в пределах 35–40 диаметров, учитывая высокие прочностные характеристики и необходимость равномерного распределения напряжений.

Для высокопрочной композитной арматуры (например, из стекловолокна или базальта) нахлест определяется по нормативам конкретного материала, но обычно не менее 50 диаметров из-за особенностей сцепления и упругих свойств.

При использовании термоупрочненной арматуры длина нахлеста должна быть увеличена на 10–15% по сравнению с обычной, что связано с повышенной хрупкостью и необходимостью уменьшить концентрацию напряжений.

В зонах с повышенными нагрузками (сейсмические районы, ответственные конструкции) рекомендуется увеличивать длину нахлеста на 20% вне зависимости от типа арматуры для обеспечения запаса прочности.

При проектировании следует учитывать также условия укладки и качество бетона: для мелкозернистого бетона допускается уменьшение нахлеста на 5–10%, а для крупнозернистого – увеличение на 10%.

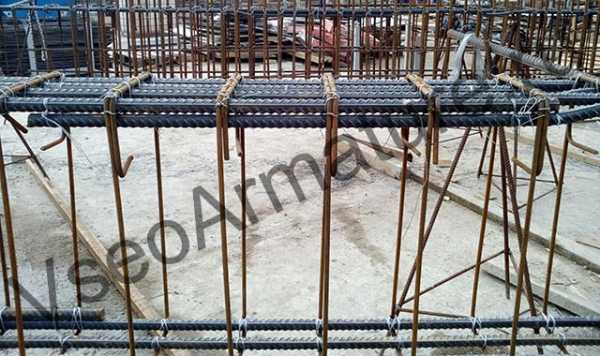

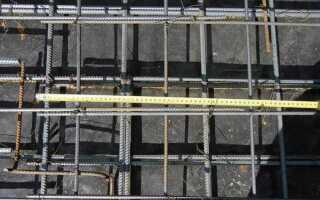

Как правильно выполнять нахлест на строительной площадке

Длина нахлеста арматуры должна быть не менее 40 диаметров стержня при рабочем армировании в растяжении. Для высокопрочной арматуры классом выше А500 рекомендуется увеличивать нахлест до 50 диаметров. При работе с арматурой диаметром 12 мм длина нахлеста будет минимум 480 мм.

Перед укладкой стержней необходимо обеспечить чистоту поверхности и отсутствие загрязнений или ржавчины в зоне нахлеста. Соединяемые прутки укладываются параллельно с зазором не более 2 мм, чтобы обеспечить равномерное распределение усилий.

Для фиксации арматуры в нахлесте рекомендуется использовать вязальную проволоку диаметром 1.2 мм, закрепляя ее минимум в трех точках по длине нахлеста с шагом 150-200 мм. Это предотвратит смещение стержней при бетонировании.

При армировании узлов с повышенными нагрузками следует увеличить длину нахлеста минимум на 15%, а также применять дополнительное закрепление с помощью хомутов или сварки, если это разрешено проектом и нормами.

Особое внимание уделяется правильному расположению нахлеста: зоны соединения не должны совпадать на соседних слоях арматурного каркаса для предотвращения слабых мест. Рекомендуется смещать нахлесты минимум на 25 см по длине конструкции.

Контроль качества нахлеста должен включать проверку соответствия длины, плотности вязки и правильности расположения в проектных пределах. Нарушения фиксируются и подлежат немедленному устранению до начала бетонирования.

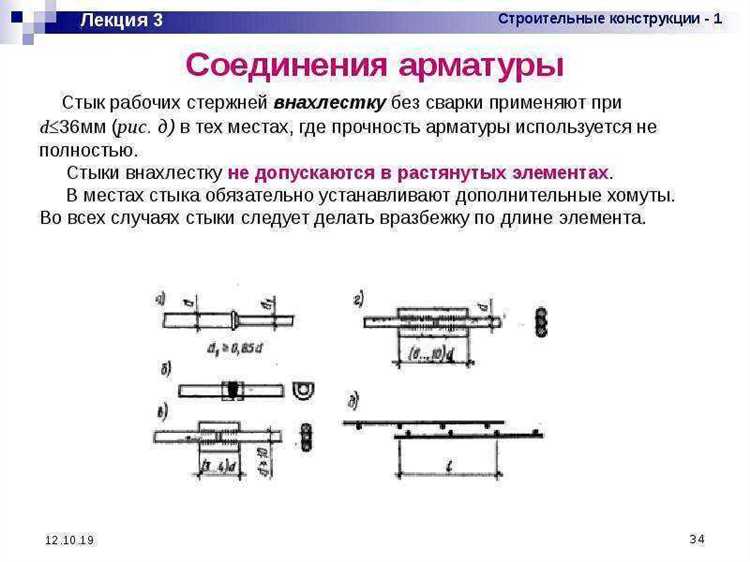

Ошибки и последствия неправильного нахлеста арматуры

Основная ошибка при выполнении нахлеста – недостаточная длина стыковки арматурных стержней. Если длина нахлеста меньше рекомендованного значения (обычно 30-40 диаметров арматуры), прочность соединения снижается, что приводит к снижению несущей способности конструкции и увеличению риска разрушений.

Частая ошибка – отсутствие плотного соприкосновения стержней в зоне нахлеста. Возникают зазоры, которые ухудшают передачу напряжений и могут привести к локальным деформациям и трещинам бетона.

Недостаток контроля качества при монтаже нахлеста ведет к перекосу стержней, что уменьшает эффективную площадь сцепления и повышает вероятность смещения арматуры при бетонировании.

Неправильный подбор длины нахлеста в зависимости от класса арматуры и условий эксплуатации увеличивает риск усталостных трещин и коррозионных процессов в зоне стыка.

Последствия ошибок в нахлесте включают:

Для исключения ошибок рекомендуется выполнять расчет длины нахлеста с учетом диаметра, класса арматуры и эксплуатационных условий, строго контролировать качество укладки и фиксации арматуры, а также использовать дополнительные методы усиления стыков, например, механические соединители, если нормативы или проект требуют.

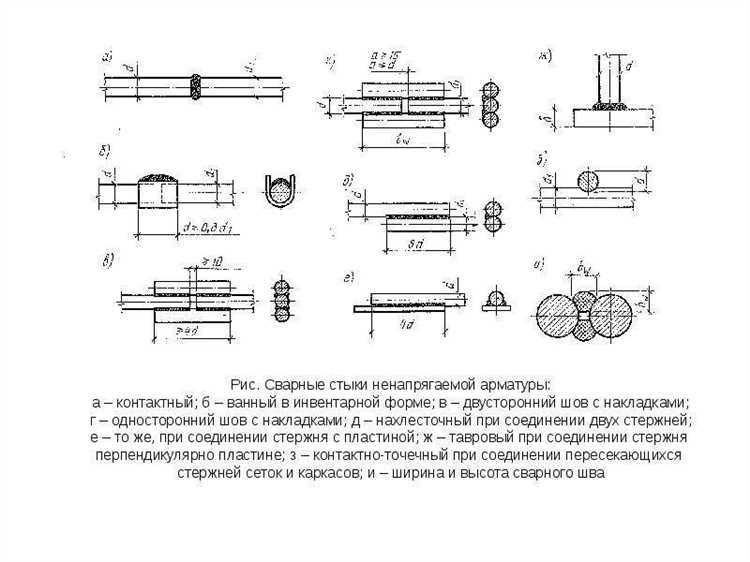

Варианты усиления соединения при недостаточной длине нахлеста

При недостаточной длине нахлеста для обеспечения надежного передачи усилий применяют несколько методов усиления соединения арматуры. Один из эффективных способов – использование механических соединителей (муфт). Они обеспечивают прочность соединения, не зависящую от сцепления бетона с арматурой, и применяются при диаметрах стержней от 12 мм и выше.

Еще один способ – выполнение сварных соединений арматурных стержней. Сварка применяется при наличии соответствующих условий и качества арматуры, а также соблюдении технологии, обеспечивающей непрерывность усилий. Однако сварка требует контроля качества и допускается не для всех типов арматуры и конструкций.

Для усиления нахлеста также используют дополнительные элементы армирования – установку стержней-перекрытий или хомутов, которые снижают концентрацию напряжений и увеличивают распределение усилий в зоне стыка.

В ряде случаев применяют эпоксидные клеи или специальные анкерные составы, обеспечивающие сцепление арматуры с бетоном, что позволяет сократить длину нахлеста. Эти методы требуют проверки совместимости материалов и проведения испытаний.

Увеличение длины нахлеста за счет смещения стержней в пространстве (ступенчатый нахлест) снижает концентрацию напряжений в одном месте и повышает общую надежность соединения. Такой подход особенно эффективен в конструкциях с большими нагрузками.

При проектировании усиления соединения следует учитывать класс арматуры, диаметр стержней, характеристики бетона и условия эксплуатации, чтобы выбрать оптимальный способ с учетом требований нормативных документов и обеспечением необходимой несущей способности.

Вопрос-ответ:

Как определяется минимальная длина нахлеста арматуры в строительных конструкциях?

Минимальная длина нахлеста арматуры рассчитывается на основе диаметра стержней и нормативных требований. Обычно принимается значение, равное 30 диаметрам арматуры, но может варьироваться в зависимости от класса стали, вида нагрузки и условий эксплуатации. Такой запас необходим для обеспечения передачи усилия между стержнями без риска проскальзывания или разрушения в зоне соединения.

Почему нельзя просто сваривать арматуру вместо нахлеста?

Сварка арматуры требует особых условий и квалифицированного контроля качества. При сваривании могут возникать зоны термического воздействия, которые изменяют свойства металла, делая его менее устойчивым к нагрузкам и коррозии. Кроме того, сварка не всегда допустима по нормативам для конструкций с высокими требованиями к прочности, поэтому нахлест остается более надежным и распространённым способом соединения арматурных стержней.

Как влияют тип и класс арматуры на необходимую длину нахлеста?

Разные классы арматуры имеют различную прочность и характеристику сцепления с бетоном. Арматура с повышенной прочностью требует меньшей длины нахлеста, поскольку передача усилия происходит эффективнее. Также гладкая арматура нуждается в большем нахлесте, чем периодическая (рифленая), которая лучше сцепляется с бетонной массой. Поэтому расчет длины нахлеста учитывает характеристики конкретного типа и класса стали.

Можно ли уменьшить длину нахлеста при использовании дополнительных крепежных элементов?

Использование хомутов, стяжек или специальных скоб позволяет улучшить сцепление арматурных стержней и повысить жесткость соединения. Это в некоторых случаях позволяет снизить длину нахлеста по сравнению с нормативными значениями. Однако такие меры требуют согласования с проектной документацией и должны отвечать техническим регламентам, чтобы сохранить прочность и надежность конструкции.

Какие ошибки наиболее часто допускаются при выполнении нахлеста арматуры на строительной площадке?

К типичным ошибкам относятся: недостаточная длина нахлеста, неправильное расположение стержней (например, отсутствие параллельности или смещение), отсутствие или недостаток фиксации арматуры, а также нарушение правил очистки поверхности стержней от загрязнений и ржавчины. Такие ошибки снижают прочность соединения и могут привести к повреждениям конструкции в процессе эксплуатации.

Как определить необходимую длину нахлеста для арматуры при строительстве?

Длина нахлеста арматуры зависит от диаметра стержней и условий эксплуатации конструкции. Обычно длина рассчитывается как кратное диаметру арматуры — например, от 30 до 50 диаметров. Для точного определения учитываются марка бетона, класс арматуры, нагрузка и вид конструкции. Если нахлест слишком короткий, соединение не обеспечит необходимую прочность и может привести к разрушению. Поэтому важно соблюдать рекомендации нормативных документов и проектных решений.

Можно ли уменьшить длину нахлеста арматуры с помощью дополнительных методов соединения?

Да, в некоторых случаях длину нахлеста можно сократить, используя специальные способы усиления. Например, применяют механические соединители, сварку или связывание стержней проволокой с повышенной прочностью. Также используется армирование дополнительными элементами, которые перераспределяют нагрузки. Однако такие методы должны быть одобрены проектом и соответствовать строительным нормам, чтобы не ухудшить эксплуатационные характеристики конструкции.
