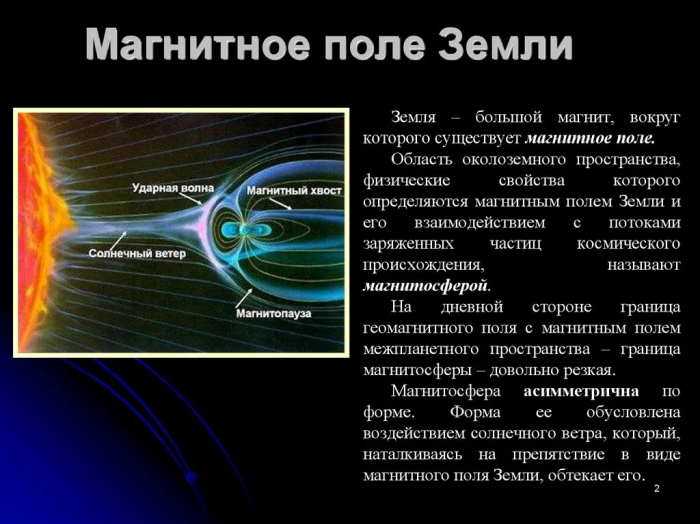

Магнитное поле возникает вокруг движущихся электрических зарядов и зависит от множества физических условий. Один из ключевых факторов – сила тока: при увеличении тока в проводнике пропорционально возрастает и напряжённость магнитного поля. Например, при удвоении тока в медной обмотке катушки, магнитная индукция возрастает в два раза, если остальные параметры остаются неизменными.
Конфигурация проводника также играет критическую роль. Прямолинейный проводник создаёт симметричное поле вокруг своей оси, в то время как витки катушки формируют направленное поле внутри сердечника. При плотной намотке и большом числе витков наблюдается усиление магнитного поля за счёт наложения полей отдельных витков.
Материалы сердечника существенно изменяют характеристики поля. Введение ферромагнитного вещества, такого как железо, увеличивает магнитную проницаемость системы в сотни раз по сравнению с воздухом. Это объясняется высокой способностью доменов внутри ферромагнетика ориентироваться вдоль внешнего поля, тем самым усиливая его.
Температура влияет на магнитные свойства материалов. При достижении точки Кюри ферромагнитные материалы теряют способность усиливать поле, переходя в парамагнитное состояние. Например, железо теряет ферромагнитные свойства при температуре около 770 °C.
Влияние внешнего магнитного поля и намагниченности окружающих объектов также нельзя игнорировать. Металлические конструкции, линии электропередачи, электронные устройства создают фоновое поле, способное искажать результат измерений и снижать точность при построении магнитных систем. Для компенсации таких эффектов применяют экранирование и калибровку оборудования с учётом местных аномалий.

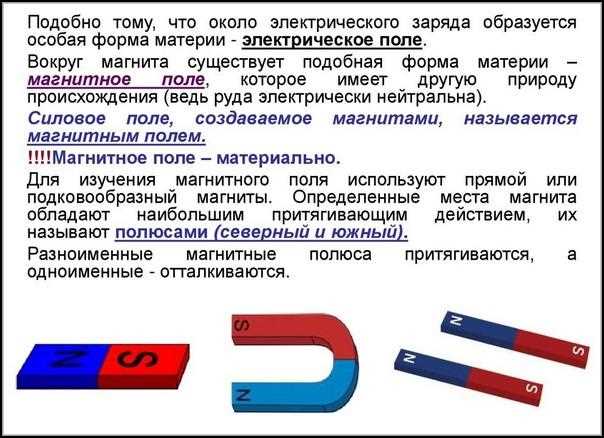

Как материал среды влияет на напряжённость магнитного поля
Напряжённость магнитного поля (обозначается H) напрямую зависит от магнитных свойств материала, в котором это поле существует. Главный параметр, определяющий влияние материала – магнитная проницаемость μ. В вакууме μ имеет постоянное значение μ₀ ≈ 4π × 10⁻⁷ Гн/м, но в различных средах она изменяется, влияя на распределение и величину H.
- В ферромагнетиках (например, железо, никель, кобальт) магнитная проницаемость может превышать μ₀ в десятки тысяч раз. Это приводит к резкому снижению напряжённости H при той же индукции B, так как B = μH.
- В диамагнетиках (μ < μ₀, например, висмут, медь) наблюдается слабое уменьшен
Влияние формы проводника на распределение магнитных силовых линий

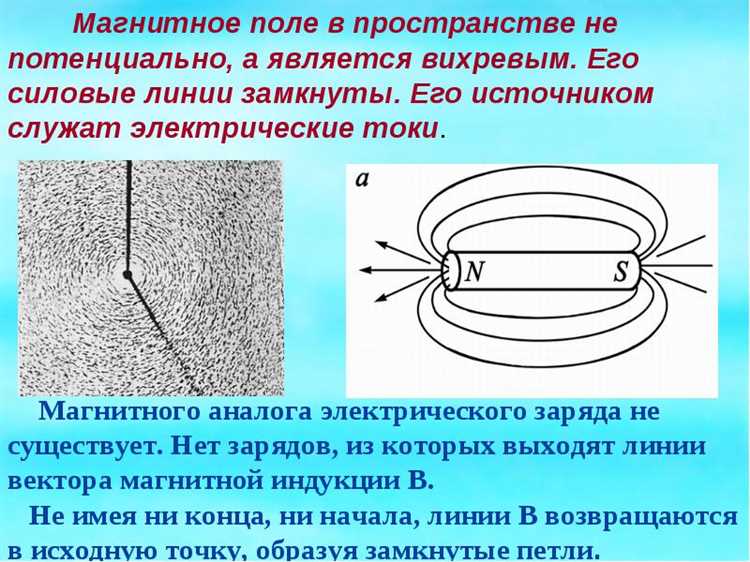

Геометрия проводника оказывает ключевое влияние на конфигурацию магнитного поля. В случае прямолинейного проводника с током силовые линии образуют концентрические окружности, перпендикулярные оси проводника, при этом плотность линий обратно пропорциональна расстоянию от центра. Чем ближе к проводнику – тем интенсивнее поле.
При замыкании проводника в кольцо возникает магнитное поле с направлением вдоль оси кольца. Внутри витка силовые линии усиливаются и уплотняются, тогда как снаружи поле ослабевает. Это свойство используется в конструкции индуктивностей и трансформаторов, где предпочтение отдается виткообразным структурам для концентрации потока.
Проводник, свернутый в спираль (соленоид), формирует почти однородное магнитное поле внутри катушки, особенно при большом числе витков и малом межвитковом расстоянии. При этом внешнее поле оказывается значительно слабее, что позволяет экранировать влияние на окружающие элементы схемы.
Плоские проводящие дорожки на печатных платах создают асимметричное поле, особенно при изгибах и разворотах. Для равномерного распределения потока рекомендуется избегать острых углов и предпочтительно использовать радиусные закругления, уменьшающие локальные перегрузки тока и магнитной индукции.
Проводники с переменным сечением, например сужающиеся или расширяющиеся участки, вызывают локальные изменения плотности тока, что отражается на неоднородности магнитного поля. При проектировании мощных токоведущих шин важно учитывать эти эффекты для предотвращения перегрева и минимизации паразитной индуктивности.
Роль тока в проводнике при изменении индукции магнитного поля
Магнитная индукция напрямую зависит от силы тока, протекающего через проводник. Согласно закону Био – Савара – Лапласа, величина магнитной индукции B в точке на расстоянии r от прямолинейного проводника определяется выражением:
B = (μ₀ × I) / (2π × r) Где μ₀ – магнитная постоянная (4π × 10−7 Гн/м), I – сила тока в амперах, r – расстояние от проводника до точки наблюдения в метрах. При увеличении силы тока магнитная индукция возрастает пропорционально. Это особенно важно при расчёте параметров катушек, электромагнитов и трансформаторов, где требуется строгое управление полем.
Существенное влияние оказывает не только величина тока, но и его направление. При изменении направления тока на противоположное, вектор магнитной индукции также изменяет направление. Это критически важно в электрических машинах переменного тока, где полярность поля влияет на вращательное движение ротора.
Для стабильной работы систем с чувствительными магнитными элементами (датчики Холла, магнитные антенны) необходимо учитывать возможные флуктуации тока. Нестабильный ток приводит к изменению индукции, вызывая паразитные сигналы и снижение точности измерений.
При проектировании устройств с высокой плотностью тока следует учитывать эффект насыщения магнитопровода. Рост индукции достигает предела при увеличении тока, что требует точного расчёта магнитной цепи с учётом характеристик материала сердечника.
Рекомендации: при необходимости регулировки магнитной индукции предпочтительно изменять силу тока через регулируемые источники питания. При импульсных нагрузках важно применять дроссели для сглаживания токовых переходных процессов, минимизируя резкие изменения индукции.
Как расстояние от источника изменяет параметры магнитного поля
Интенсивность магнитного поля снижается с увеличением расстояния от его источника. Для точечного магнитного диполя индукция поля уменьшается пропорционально кубу расстояния: \( B \propto \frac{1}{r^3} \). Это означает, что при удвоении расстояния индукция уменьшается в восемь раз.
Для длинного прямого проводника с током магнитная индукция убывает обратно пропорционально расстоянию: \( B = \frac{\mu_0 I}{2\pi r} \), где \( \mu_0 \) – магнитная постоянная, \( I \) – сила тока, \( r \) – расстояние от проводника. При удалении в два раза значение \( B \) уменьшается вдвое.
При анализе катушек (соленоидов) поле внутри приближается к однородному и слабо зависит от расстояния до витков, но вне катушки оно быстро ослабевает. Вне соленоида поле стремится к нулю по экспоненциальному закону.
Для точных измерений рекомендуется учитывать модель источника: диполь, линейный ток, соленоид. Ошибка в выборе модели приводит к некорректным расчетам, особенно при малых расстояниях, где пространственная структура поля существенно влияет на результат.
При проектировании устройств, чувствительных к магнитным полям, следует учитывать: зона эффективного действия ограничена, и сигнал быстро затухает. Размещение сенсоров ближе к источнику позволяет существенно повысить чувствительность системы.
Зависимость магнитного поля от температуры среды
Температурное воздействие на магнитное поле связано с изменением магнитных свойств материалов под влиянием тепловой энергии. При повышении температуры усиливается тепловое движение атомов, что снижает упорядоченность магнитных моментов.
Для ферромагнитных материалов характерна точка Кюри – температура, при которой материал теряет намагниченность и становится парамагнитным. Для железа эта точка равна примерно 770 °C. Выше этой температуры магнитное поле резко ослабевает.
Температурный коэффициент магнитной проницаемости у ферромагнитных сплавов может достигать -0,5%/°C, что означает заметное снижение магнитного поля при незначительном повышении температуры. При проектировании магнитных систем необходимо учитывать этот параметр для стабильности работы устройств в диапазоне рабочих температур.
Для постоянных магнитов на основе неодима характерна деградация магнитного потока порядка 0,1–0,2%/°C, что требует применения систем термостабилизации или выбор сплавов с улучшенной термостойкостью.
Рекомендации включают использование материалов с высокой температурной стабильностью, контроль температурного режима эксплуатации и регулярную калибровку магнитных приборов при изменениях окружающей температуры свыше 10 °C.

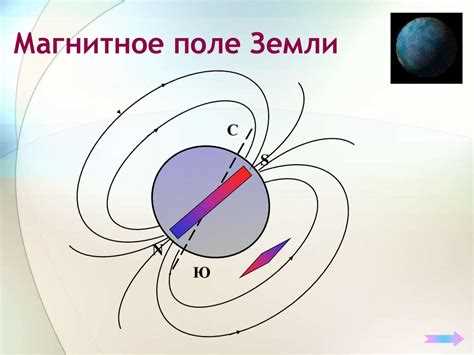

Влияние движения проводника в магнитном поле на его структуру
При движении проводника в магнитном поле возникает электродвижущая сила (ЭДС) индукции, которая пропорциональна скорости проводника и величине магнитной индукции по закону Фарадея. Это приводит к появлению индуцированных токов, влияющих на распределение магнитного поля внутри и вокруг проводника.
Изменение магнитного поля связано с изменением плотности токов в проводнике, что вызывает локальные перегревы и может приводить к структурным деформациям на микроскопическом уровне, особенно в материалах с неоднородной кристаллической решёткой. При высоких скоростях движения и сильных магнитных полях наблюдается эффект скин-слоя, при котором токи концентрируются на поверхности проводника, уменьшая эффективное сечение проводящего материала.
Для минимизации структурных изменений рекомендуется использовать материалы с высокой электропроводностью и однородной кристаллической структурой, а также контролировать скорость движения проводника, чтобы избежать перегрева и локальных напряжений. В приложениях с переменным движением важно применять компенсирующие магнитные экраны или специальные покрытия, снижающие влияние вихревых токов.
Оптимизация геометрии проводника, например, сечение и ориентация относительно линий магнитного поля, позволяет уменьшить неоднородности в распределении индукционного тока и тем самым стабилизировать магнитную структуру. При проектировании систем с движущимися проводниками следует учитывать частотные характеристики магнитного поля, поскольку высокая частота усиливает поверхностные эффекты и способствует быстрому старению материала.
Как магнитная проницаемость влияет на характеристики поля
Магнитная проницаемость (μ) определяет способность материала концентрировать магнитное поле внутри себя. Чем выше значение μ, тем сильнее усиливается магнитная индукция (B) при фиксированной напряжённости поля (H) согласно формуле B = μH. Например, у ферромагнитных материалов μ может превышать значение вакуума (μ₀) в тысячи раз, что значительно увеличивает плотность магнитного потока.
При выборе материалов для сердечников трансформаторов или электромагнитов ориентируются на величину μ, поскольку она напрямую влияет на КПД устройства и минимизирует потери на рассеивание поля. Низкая магнитная проницаемость ведёт к ослаблению поля и уменьшению его концентрации, что ухудшает чувствительность и эффективность датчиков и катушек индуктивности.
При проектировании магнитных систем важно учитывать зависимость μ от частоты переменного тока и температуры. Например, у ферритов магнитная проницаемость снижается при росте частоты выше 1 МГц, что ограничивает применение этих материалов в высокочастотных устройствах. Температурные изменения более чем на 50 °C могут изменять μ на 10–20%, вызывая дрейф параметров магнитного поля.
Для точных расчётов следует использовать нелинейные модели зависимости μ от напряжённости поля, так как при насыщении магнитное поле перестаёт расти пропорционально с увеличением H. Это особенно важно в магнитных сердечниках с высокими индукциями свыше 1 Тл.
Рекомендуется проводить экспериментальные измерения магнитной проницаемости при рабочих условиях, чтобы корректировать расчёты и улучшать характеристики магнитных систем. Такой подход позволяет оптимизировать распределение поля и снижать энергопотери.
Влияние внешних электромагнитных источников на стабильность поля
Внешние электромагнитные источники существенно влияют на стабильность магнитного поля в исследуемой зоне. Основные факторы воздействия:
- Индустриальное оборудование: трансформаторы, электродвигатели и сварочные аппараты создают переменные магнитные поля с частотами 50-60 Гц и гармониками, вызывая флуктуации магнитного поля до 10% от базового уровня.
- Радиочастотные излучатели: антенны сотовой связи и радиостанции формируют высокочастотные поля, способные индуцировать дополнительные токи в проводниках, влияя на локальные магнитные характеристики.
- Электронные устройства: компьютеры и источники питания генерируют помехи в диапазоне кГц–МГц, что вызывает нестабильность при чувствительных измерениях.
Для минимизации влияния рекомендуется:
- Использовать экранирование магнитного поля с помощью ферромагнитных материалов толщиной не менее 5 мм, что снижает проникновение внешних полей на 70–90%.
- Устанавливать чувствительные приборы на расстоянии не менее 5 м от мощных электромагнитных источников.
- Применять активную компенсацию поля с помощью систем обратной связи, корректирующих флуктуации с частотой свыше 1 Гц.
- Проводить регулярный мониторинг с помощью магнитометров с разрешением не ниже 0,1 нТл для своевременного выявления нестабильности.
Игнорирование данных факторов приводит к ошибкам измерений и сбоям в работе оборудования, чувствительного к магнитным воздействиям.
Вопрос-ответ:
Какие параметры определяют силу магнитного поля в конкретной точке?
Сила магнитного поля зависит от величины электрического тока, создающего это поле, а также от расстояния до источника поля и среды, в которой оно распространяется. Чем больше ток и ближе точка к источнику, тем сильнее магнитное поле. Также на величину поля влияет материал вокруг — например, ферромагнитные вещества способны усиливать магнитное воздействие.
Как влияет геометрия проводника на форму магнитного поля?
Форма и расположение проводника определяют характер магнитного поля. Вокруг прямого провода поле образует концентрические окружности, а в катушке — поле становится более однородным и направленным вдоль оси. Изгибы и витки проводника изменяют распределение линий поля, что влияет на его силу и направление в разных точках пространства.
Почему температура среды влияет на магнитное поле?
Температура влияет на магнитные свойства материалов, участвующих в формировании поля. При нагревании ферромагнитные вещества теряют часть своих магнитных свойств, что уменьшает общий эффект. Кроме того, повышение температуры может изменять сопротивление проводников, что отражается на силе тока и, соответственно, на величине магнитного поля.
Как изменение электрического тока с течением времени сказывается на магнитном поле?
Если сила тока меняется, то магнитное поле реагирует соответствующим образом. При увеличении тока поле становится сильнее, при снижении — слабее. Такие изменения могут вызывать появление электрических напряжений в соседних проводниках, что лежит в основе работы трансформаторов и электромагнитных устройств.
Какая роль магнитной проницаемости материала в формировании магнитного поля?
Магнитная проницаемость показывает, насколько материал способен усиливать или ослаблять магнитное поле. Материалы с высокой проницаемостью, такие как железо, концентрируют магнитные линии и делают поле сильнее в своей области. В противоположность этому, вещества с низкой проницаемостью практически не влияют на распределение поля и могут создавать слабые магнитные эффекты.
