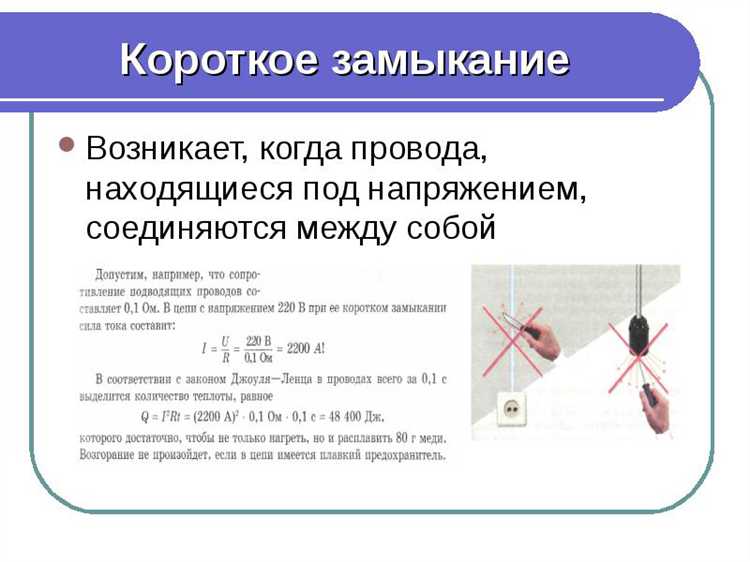

Автоматический выключатель предназначен для мгновенного отключения цепи при возникновении короткого замыкания, когда сила тока многократно превышает номинальное значение. Однако на практике случаются ситуации, когда автомат не срабатывает, и это приводит к перегреву, повреждению проводки или возгоранию. Разбор причин таких отказов позволяет не только устранить текущую неисправность, но и предотвратить повторение аварийной ситуации.
Наиболее частая причина – неправильно подобранный автомат. Если номинальный ток устройства превышает допустимую нагрузку цепи, автомат может попросту не заметить опасного скачка тока. Например, использование автомата на 32 А в цепи, рассчитанной на 16 А, не обеспечит должной защиты. Кроме того, важно учитывать характеристику срабатывания (B, C, D), которая определяет чувствительность устройства к токам короткого замыкания.
Другой критичный фактор – неисправность самого автомата. Механический износ, следы коррозии на контактах, внутренние повреждения теплового или электромагнитного расцепителя могут привести к полной утрате функции отключения. Автомат, находящийся в эксплуатации более 10–15 лет без проверки, подлежит обязательной замене, особенно в условиях повышенной влажности или пыли.
Также имеет значение некачественный монтаж. Неплотный контакт проводов, неправильно затянутые клеммы, использование алюминиевых жил без специальных наконечников – всё это может создавать участки локального перегрева, при этом ток короткого замыкания не достигает уровня, необходимого для срабатывания автомата. В ряде случаев подобные ошибки выявляются только при инструментальной диагностике.
Наконец, стоит учитывать возможность наличия скрытых переходных сопротивлений в цепи. Если короткое замыкание происходит в конце длинной линии с большим сопротивлением, ток может быть недостаточен для активации защиты. Это особенно характерно для старой электропроводки с большим числом скруток и окислений. В таких случаях требуется переоценка схемы питания и возможное усиление защиты дополнительными средствами.
Проверка номинального тока и соответствия автоматического выключателя нагрузке
Автоматический выключатель должен соответствовать не только типу цепи, но и параметрам подключённой нагрузки. Номинальный ток автомата подбирается с учетом длительно допустимого тока линии и характеристик питаемых устройств. Несоответствие может привести к отказу в срабатывании при коротком замыкании.
Перед установкой необходимо точно определить расчетную нагрузку. Для этого:
- Суммируют токи всех потребителей, подключённых к линии.
- Добавляют коэффициент одновременности, особенно при наличии мощных нагрузок с периодическим включением.
- Учитывают тип проводки: для медного кабеля с сечением 2,5 мм² максимальный длительный ток – около 25 А, для алюминиевого – меньше.
Автомат подбирается так, чтобы его номинальный ток не превышал допустимый для проводника. Например, при нагрузке 16 А и кабеле 2,5 мм² рекомендуется автомат на 16 А с характеристикой C.
Важно учитывать пусковые токи оборудования. Если в цепи присутствуют устройства с высокими стартовыми токами (насосы, компрессоры), используется автомат с характеристикой D или K. При этом номинал не должен превышать допустимую нагрузку на кабель.
Частая ошибка – установка автомата на 25 А в цепь с кабелем 1,5 мм². При коротком замыкании сопротивление может быть недостаточным для обеспечения необходимого тока срабатывания, особенно при удалённости от щита. В результате автомат не реагирует, несмотря на повреждение цепи.
Для проверки соответствия можно использовать расчёт петли короткого замыкания. Измерение сопротивления между фазой и нулём на конце линии позволяет вычислить ожидаемый ток короткого замыкания. Он должен быть как минимум в 3–5 раз выше номинального тока автомата с характеристикой C.
Если расчёт показывает, что ток КЗ ниже уставки срабатывания, требуется пересмотр схемы: укорочение линии, увеличение сечения кабеля или замена автомата на модель с меньшим номиналом, но с допустимым превышением пускового тока оборудования.

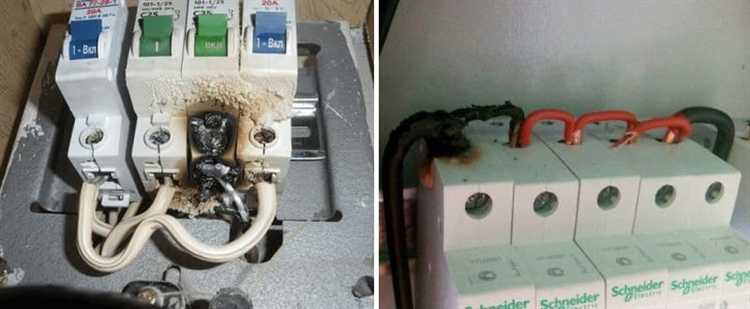

Влияние скорости нарастания тока при замыкании на срабатывание автомата
Автоматический выключатель реагирует не только на величину тока, но и на скорость его нарастания. При коротком замыкании ток может достигать нескольких тысяч ампер за доли миллисекунды. Однако, если фронт тока растет медленно, электромагнитный расцепитель может не воспринять ситуацию как аварийную, особенно в устройствах с высоким порогом чувствительности.
Быстродействие электромагнитного расцепителя зависит от крутизны фронта тока – dI/dt. В типичной бытовой сети автоматы рассчитаны на резкий скачок тока, возникающий при металлическом замыкании. Если же контакт неплотный или происходит дуговой пробой, ток нарастает постепенно. Это снижает вероятность мгновенного срабатывания, так как ток не достигает порога активации расцепителя за необходимое время.
Наиболее подвержены такой проблеме автоматы с характеристикой типа C или D, предназначенные для индуктивных нагрузок. Их порог мгновенного срабатывания значительно выше (от 5 до 20 номинальных токов). В условиях низкой крутизны фронта тока срабатывание может произойти только через тепловой элемент, что приводит к замедлению отключения и риску повреждения цепи.
Для повышения надёжности защиты в ответственных цепях рекомендуется использовать автоматы с характеристикой B или устройства с электронными расцепителями, способными учитывать скорость изменения тока. Также важно минимизировать вероятность плохих контактов в клеммах и разъёмах, так как они могут формировать «плавное» замыкание с недостаточной амплитудой для мгновенного отключения.
При проектировании защиты необходимо учитывать тип нагрузки, параметры питающей сети и возможность возникновения нестандартных режимов с медленным нарастанием тока, особенно в силовых шкафах и распределительных щитах с неоднородными нагрузками.
Контактная неисправность внутри автоматического выключателя
Одна из причин, по которой автоматический выключатель может не сработать при коротком замыкании – деградация или повреждение внутренних контактов. В местах коммутации тока возникает дуга, особенно при частых срабатываниях или перегрузках. Если материал контактов подвержен износу, нагару или деформации, сопротивление на этом участке повышается, и механизм отключения может не сработать своевременно.
Нарушение прижатия контактов также влияет на чувствительность автомата к резкому росту тока. При ослабленном пружинном усилии ток короткого замыкания может не передаться в полном объеме к расцепителю, особенно если используется термомагнитный механизм. Это критично при малом времени действия тока – автоматика может попросту «не увидеть» короткое замыкание.
Часто встречается локальный перегрев корпуса выключателя без явного срабатывания – признак того, что внутри происходит неполный контакт. Это сопровождается микродуговыми разрядами, способными разрушить металлические поверхности и ухудшить теплопередачу. При этом автомат может внешне выглядеть исправным, но в критический момент не отключить цепь.
Рекомендуется проводить регулярную термографию и проверку внутренних соединений в распределительных щитах, особенно если автомат подвергался высоким нагрузкам. Замена автомата должна производиться не только при визуальных повреждениях, но и при обнаружении локального нагрева, даже если номинальные параметры остаются в пределах допустимого.

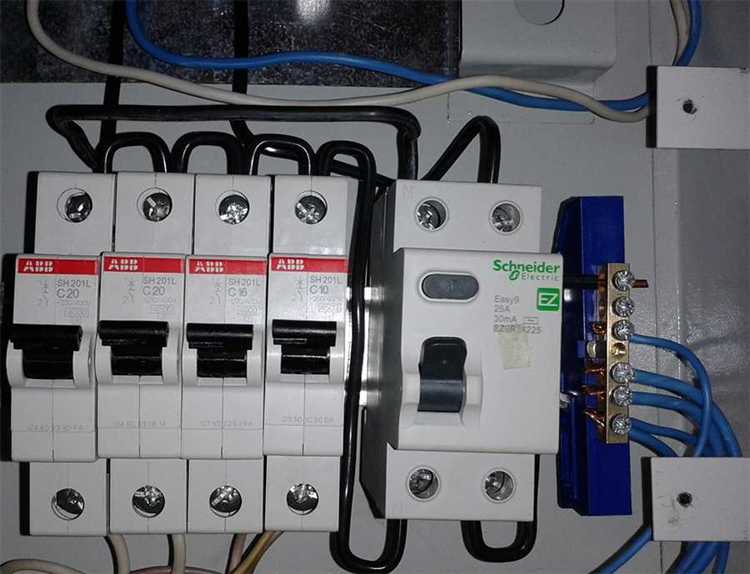

Ошибки в выборе типа характеристики срабатывания автомата
Тип характеристики срабатывания автоматического выключателя определяет, при каком кратковременном превышении тока произойдёт мгновенное отключение. Неправильный выбор этой характеристики – одна из частых причин, по которой автомат не срабатывает при коротком замыкании.
Автоматы разделяются по типам времятоковой характеристики – наиболее распространённые: B, C и D. Каждый тип рассчитан на определённую категорию нагрузки и пусковые токи:
- Тип B: срабатывает при токах в 3–5 раз выше номинального. Применим для цепей с минимальными пусковыми токами (освещение, бытовые розетки).
- Тип C: срабатывает при 5–10 номиналов. Подходит для умеренно-индуктивных нагрузок (насосы, кондиционеры, мелкие электродвигатели).
- Тип D: требует 10–20 номиналов. Используется для мощных двигателей, трансформаторов и оборудования с высокими пусковыми токами.
На практике часто устанавливаются автоматы типа C или D без учета фактических параметров цепи. Если линия не рассчитана на значительные пусковые токи, а установлен автомат типа D, при коротком замыкании в начале линии может не сформироваться достаточный ток для срабатывания, особенно при высоком сопротивлении петли «фаза-ноль».
Частая ошибка – выбор типа D в распределительных щитах жилых объектов без расчетов. В таких случаях ток короткого замыкания может не достигать порога мгновенного отключения, что создаёт риск перегрева проводки и пожара.
Рекомендации:
- Оценивайте предполагаемую нагрузку и наличие пусковых токов перед выбором типа автомата.
- Проверяйте расчетное значение тока КЗ в точке установки – оно должно быть выше тока мгновенного срабатывания автомата.
- В жилых сетях без значительных пусковых токов чаще всего достаточно типа B или C, но не D.
- При установке автомата после длинной линии с большим сопротивлением отдавайте предпочтение характеристике с более низким порогом мгновенного отключения.
Правильный выбор типа характеристики обеспечивает надежную защиту цепи от короткого замыкания и предотвращает несанкционированные задержки в срабатывании автомата.
Влияние сопротивления петли фаза-ноль на работу защиты
Сопротивление петли «фаза-ноль» напрямую влияет на величину тока короткого замыкания. При завышенном сопротивлении ток оказывается недостаточным для мгновенного срабатывания автоматического выключателя, особенно с характеристиками B или C. Это критично в распределительных сетях с длинными линиями или некачественным соединением PEN-проводника.
Для надежного срабатывания автомата при КЗ сопротивление петли должно обеспечивать ток, как минимум, в 5–10 раз превышающий номинал автомата, в зависимости от его времятоковой характеристики. Например, для автомата C16 требуется ток не менее 80–160 А для срабатывания в зоне короткого замыкания. Если сопротивление петли превышает допустимое значение, ток может составить лишь 50–60 А, что приведет к срабатыванию с задержкой или полному его отсутствию.
Частая причина завышенного сопротивления – ослабленные соединения в распределительных коробках, коррозия клемм или недостаточное сечение нулевого проводника. Также критичен контакт в розетке или на шине заземления. В старом жилом фонде сопротивление петли может превышать 2–3 Ом, при этом необходимое значение для автоматов 16–25 А – не более 1–1,5 Ом.
Рекомендуется проводить измерения сопротивления петли с помощью специализированного тестера (например, Mastech MS5209, Metrel Eurotest и аналогичных). При превышении нормативных значений требуется пересмотр схемы питания: увеличение сечения кабеля, проверка всех соединений и перемонтаж заземления.
Без исправной петли «фаза-ноль» автоматический выключатель теряет способность выполнять свою защитную функцию, что создает прямую угрозу поражения электрическим током и возгорания. Поэтому оценка сопротивления петли – обязательная процедура при вводе линии в эксплуатацию и при подозрении на некорректную работу защиты.

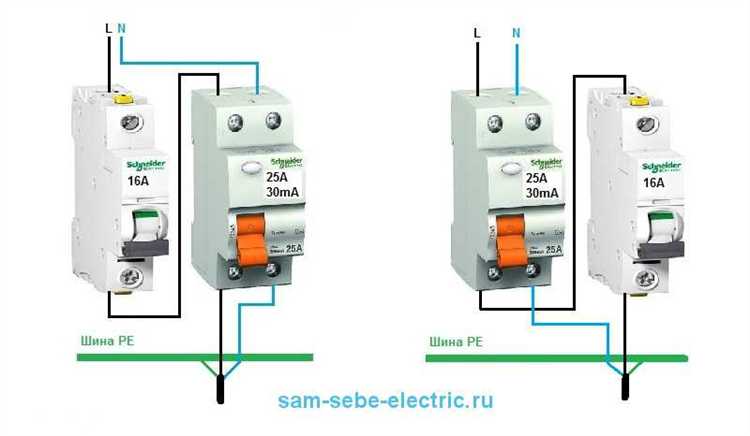

Неправильная схема подключения автоматического выключателя
Фаза всегда должна подключаться к входной клемме автомата, а нагрузка – к выходной. Обратное подключение приводит к тому, что при коротком замыкании ток не проходит через защитный механизм, и аппарат не отключается.
Кроме того, если автомат установлен в цепь, где нулевой провод отсутствует или подключен с нарушением, ток короткого замыкания может не достичь порогового значения, необходимого для срабатывания. Это особенно важно в однофазных сетях с глухозаземленной нейтралью.
При трехфазном подключении обязательна установка автоматов на все фазы, иначе защита не сработает при замыкании между фазами, если автомат стоит только на одной фазе. Отсутствие согласованности в подключении приводит к появлению скрытых зон без защиты.
Рекомендуется проверять соответствие подключения по схеме производителя и использовать фазовые индикаторы для подтверждения правильности монтажа. Некорректное подключение требует немедленного исправления, так как оно напрямую влияет на безопасность и надежность электросети.
Наличие параллельных цепей, шунтирующих ток короткого замыкания
Параллельные цепи, соединённые с основной линией, могут существенно влиять на величину тока короткого замыкания, проходящего через автоматический выключатель. Если часть тока замыкания уходит в параллельную ветвь с меньшим сопротивлением, то ток через автомат уменьшается и может не достигать порога срабатывания.
К таким параллельным цепям относятся: резервные линии, дополнительные фидеры, заземляющие контуры или устройства с низким сопротивлением. Особенно критично, если параллельные ветви подключены через высокомощные трансформаторы или реакторы, которые способны значительно изменить распределение токов.
Для оценки влияния параллельных цепей необходимо выполнить расчет токов короткого замыкания с учетом всех ветвей, используя метод последовательных или параллельных сопротивлений. Недооценка или игнорирование таких цепей ведёт к неправильному выбору аппарата защиты и снижению эффективности срабатывания.
Рекомендации:
- Проверять схемы электроснабжения на наличие параллельных путей и учитывать их в расчетах.
- Использовать защиту с меньшим временем срабатывания или более чувствительными характеристиками, если параллельные цепи не исключить.
- При модернизации системы обязательно проводить повторный расчет токов короткого замыкания с учетом новых параллелей.
Игнорирование параллельных цепей приводит к ситуации, когда автомат не фиксирует аварийное состояние, что создает угрозу безопасности и целостности оборудования.

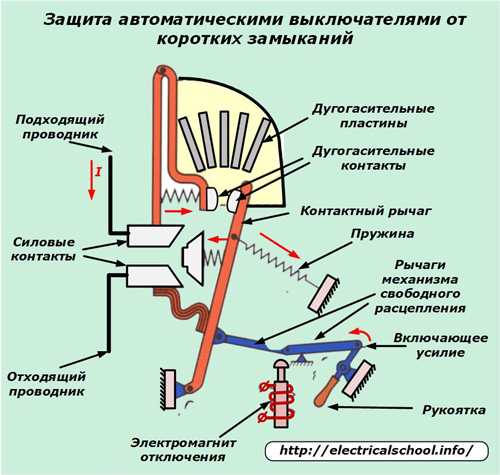

Износ или производственный дефект автоматического выключателя
Автоматические выключатели имеют ограниченный ресурс срабатываний, указанный в технической документации производителя. С увеличением числа включений и отключений, а также воздействием перегрузок и коротких замыканий, происходит износ контактной группы и механизма расцепления. Изношенные контакты повышают переходное сопротивление, снижают ток отключения, что может привести к задержке или отсутствию срабатывания при КЗ.
Производственные дефекты, такие как нарушение сборки, неплотный контакт между элементами, дефекты материала катушки электромагнита или теплового расцепителя, могут приводить к снижению чувствительности или отказу автомата. Проверка таких неисправностей требует комплексной диагностики с использованием специализированного оборудования.
Рекомендуется регулярно проводить техническое обслуживание с замером сопротивления контактов, проверкой механизма срабатывания и тестированием токовых характеристик. В случае выявления признаков износа или нестабильной работы автомат необходимо заменить, поскольку восстановление заводских параметров невозможно.
При покупке автоматов важно проверять сертификаты качества и приобретать изделия у проверенных производителей, чтобы минимизировать риск заводских дефектов, влияющих на надежность защиты.
Вопрос-ответ:
Почему автомат не сработал сразу при коротком замыкании?
Автоматический выключатель может не реагировать мгновенно, если ток короткого замыкания недостаточно превышает его уставку срабатывания или если характеристика срабатывания автомата рассчитана на задержку. Кроме того, наличие паразитных сопротивлений в цепи и особенности конструкции автомата влияют на время его срабатывания. Иногда внутренние механизмы из-за износа или загрязнения могут снижать чувствительность.
Можно ли самостоятельно проверить исправность автоматического выключателя, если он не сработал при коротком замыкании?
Проверить состояние автомата самостоятельно можно, но только с соблюдением мер безопасности. Для этого выключатель отключают от нагрузки и проводят тест с помощью специального тестера или путем имитации нагрузки, приближенной к номинальной. Визуальный осмотр контактов и чистка от пыли помогут выявить механические дефекты. Однако точные испытания и диагностику лучше доверять специалистам, чтобы избежать риска поражения электрическим током.
Как влияет выбор типа автоматического выключателя на его срабатывание при коротком замыкании?
Разные типы автоматов имеют различные характеристики срабатывания — от быстродействующих до с задержкой. Например, автоматы типа B срабатывают при токе, превышающем номинал в 3-5 раз, а тип C — в 5-10 раз. Если установлен автомат с характеристикой, рассчитанной на более медленное реагирование, он может не отключить цепь при небольшом, но опасном коротком замыкании. Правильный выбор зависит от типа нагрузки и особенностей электросети.
Может ли параллельное подключение приборов влиять на работу автомата при коротком замыкании?
Да, параллельные цепи, особенно с низким сопротивлением, могут создавать альтернативные пути тока короткого замыкания. Это может привести к тому, что ток, проходящий через автомат, окажется ниже порога срабатывания. В результате устройство не отключит питание, несмотря на наличие аварийного режима в одной из ветвей. Такая ситуация требует анализа схемы и устранения шунтирующих цепей.
Какие последствия могут быть, если автоматический выключатель не срабатывает при коротком замыкании?
Отсутствие срабатывания защитного автомата приводит к перегрузке электропроводки и росту температуры в месте повреждения. Это повышает риск возгорания и повреждения оборудования. Кроме того, неисправность может повлечь за собой опасность для здоровья и жизни людей из-за возможного поражения электрическим током. Поэтому своевременное выявление причин и устранение неисправностей критически важны для безопасности.
