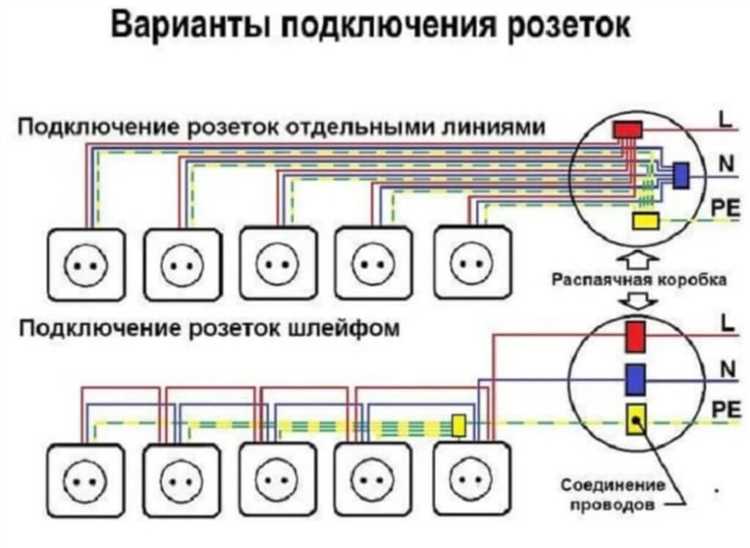

Подключение розеток шлейфом – распространённая практика, особенно в жилых помещениях, где необходимо сэкономить на материалах и времени монтажа. Однако такой способ несёт в себе множество рисков, связанных с безопасностью и надёжностью электропроводки. Шлейфовое соединение предполагает последовательное подключение нескольких розеток к одному питающему кабелю, что увеличивает нагрузку на каждый промежуточный контакт.
Одна из главных проблем – перегрев клемм в точках соединения. Когда через первую розетку проходит ток, предназначенный не только для неё, но и для всех последующих, возрастает вероятность ослабления контактов и локального перегрева. Это может привести к оплавлению изоляции, выходу из строя розетки и, в худшем случае, – возгоранию. Согласно статистике МЧС РФ, до 20% бытовых пожаров вызваны неисправностями в электросетях, включая перегрузку и плохой контакт в розетках.
Недопустимо использовать шлейфовое подключение для розеток, на которые предполагается значительная нагрузка: микроволновые печи, стиральные машины, электрические духовые шкафы и бойлеры. Такие приборы должны быть подключены к отдельным линиям с выделенным автоматом защиты. Кроме того, соединение алюминиевых и медных проводников в одной цепи, что нередко встречается в старом жилом фонде, повышает риск окисления контактов и дальнейшего ухудшения соединений.
Рекомендации специалистов сводятся к следующему: при прокладке новой электропроводки или капитальном ремонте лучше отказаться от шлейфовой схемы в пользу распределительных коробок или клеммных блоков типа WAGO, обеспечивающих стабильное и безопасное соединение. Важно соблюдать расчёт допустимого тока для каждой линии и не допускать превышения нагрузочной способности автоматов.
Что происходит при перегрузке шлейфной цепи розеток
Перегрузка шлейфной цепи розеток возникает, когда суммарная мощность подключённых электроприборов превышает допустимую нагрузку на участок проводки. Чаще всего это происходит при использовании мощных устройств одновременно: обогревателей, микроволновых печей, электрочайников и т.д.
Типичный провод, применяемый при шлейфном подключении – медный сечением 2,5 мм². Он рассчитан на ток до 16 А, что эквивалентно примерно 3,5 кВт нагрузки. Превышение этого значения приводит к нагреву жил и повышенному сопротивлению, особенно в местах контактов, где винтовые зажимы ослабляются со временем.
На практике при перегрузке первой розетки в цепи происходит наибольший нагрев, так как через неё проходит ток всех последующих точек. Это создает условия для расплавления изоляции, оплавления контактов и последующего короткого замыкания. Повреждения часто развиваются скрыто – проводка может тлеть внутри стены, не вызывая срабатывания автомата сразу.
Опасность усугубляется, если автоматический выключатель или УЗО подобраны без учёта фактической нагрузки. Установка автомата на 25 А при проводе 2,5 мм² – распространённая ошибка, которая исключает своевременное отключение при перегрузке.
Для предотвращения перегрузки необходимо заранее рассчитывать мощность всех устройств, подключаемых к цепи, и не допускать последовательного подключения более трёх розеток одним шлейфом. При необходимости обеспечить повышенную нагрузку – применять распределительные коробки и параллельное подключение с отдельными линиями от щита.
Регулярная проверка состояния розеток, отсутствие следов нагрева или запаха гари – важная мера раннего выявления перегрузки. При обнаружении признаков перегрева необходимо отключить нагрузку и провести диагностику всей линии.

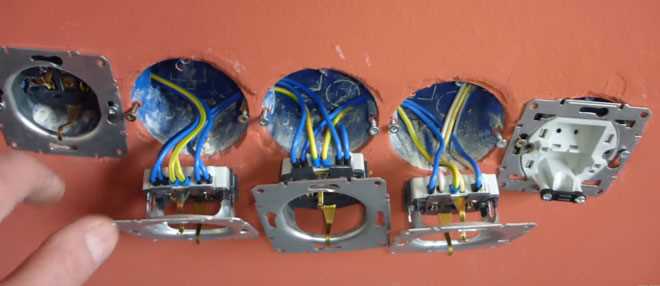

Повышенный риск возгорания при шлейфном соединении
Шлейфное подключение розеток значительно увеличивает вероятность возгорания из-за неравномерного распределения нагрузки по участкам цепи. При последовательном соединении нескольких розеток через одну линию токоведущие жилы провода перегреваются, особенно в случае одновременного включения мощных электроприборов. Например, если к цепи последовательно подключены стиральная машина, микроволновая печь и электрочайник, нагрузка может превысить 16 А – максимально допустимый ток для большинства бытовых розеток и проводов сечением 1,5 мм².
Контактные соединения в шлейфной схеме подвержены дополнительному термическому и механическому износу. При многоразовом нагреве и охлаждении происходит ослабление зажимов, что приводит к искрению и локальному перегреву. Температура на участке ослабленного контакта может превышать 200 °C, чего достаточно для воспламенения изоляции и расположенных поблизости горючих материалов.
Особенно опасны случаи использования розеток с винтовыми клеммами, где провод зажимается под один контакт и затем уходит на следующую точку. Со временем механическая прочность соединения ослабевает, сопротивление возрастает, и начинается локальный перегрев. По данным испытаний НИЦ «Физико-технический институт», в таких условиях проводка может выйти из строя уже через 2–3 года регулярной эксплуатации.
Для предотвращения риска возгорания не рекомендуется соединять более двух розеток по шлейфной схеме. При необходимости подключения нескольких точек следует использовать распределительные коробки с индивидуальными ответвлениями или установить отдельные группы в щитке с автоматической защитой на каждую линию.
Почему шлейфная схема не подходит для мощных приборов
Подключение розеток шлейфом предполагает прохождение всего тока через один общий проводник, к которому последовательно присоединяются розетки. При этом каждая новая точка подключения увеличивает суммарную нагрузку на начальные участки цепи.
Мощные электроприборы – электрические плиты, стиральные машины, бойлеры, кондиционеры – потребляют ток в пределах от 10 до 16 ампер и выше. В шлейфной цепи проводники и контактные соединения неизбежно нагреваются, особенно в местах зажимов. При длительной эксплуатации это вызывает деградацию изоляции и контактных групп, что увеличивает риск короткого замыкания и воспламенения.
Дополнительная проблема – рост падения напряжения по цепи. Чем дальше розетка от вводной точки, тем сильнее снижается напряжение при включении мощных устройств. Это приводит к нестабильной работе приборов и их ускоренному износу.
Согласно ПУЭ, розетки для приборов с потреблением более 3,5 кВт должны подключаться индивидуальной линией с автоматической защитой. Использование шлейфного подключения в таких случаях прямо противоречит нормативам безопасности и может привести к выходу из строя оборудования и пожару.
Рекомендуется выполнять отдельную прокладку кабеля сечением не менее 2,5 мм² для каждой розетки, предназначенной под мощную нагрузку, с установкой индивидуального автомата и, при необходимости, УЗО. Шлейфная схема допустима только для маломощных потребителей и в строго ограниченных случаях.

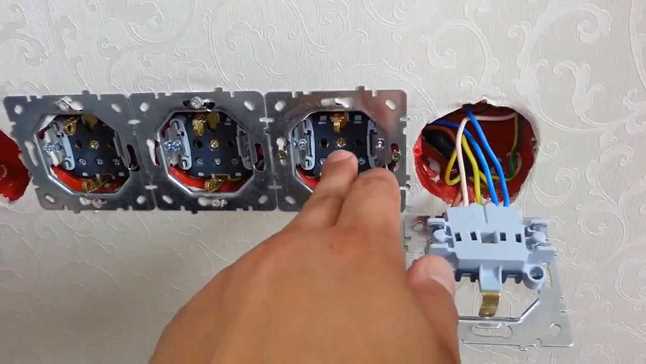

Проблемы с автоматами защиты и их ложные срабатывания
При шлейфовом подключении розеток нагрузка распределяется по одной линии, что повышает риск нестабильной работы автоматов защиты. Автоматические выключатели рассчитаны на определённый ток, и при превышении этого значения они должны отключать питание. Однако в условиях шлейфной схемы возникают ситуации, при которых автоматы срабатывают не по назначению.
Наиболее распространённые причины ложных срабатываний:
- Суммирование пусковых токов: При одновременном включении нескольких приборов, особенно с высокими пусковыми токами (холодильник, пылесос, микроволновая печь), автомат может принять кратковременный скачок за короткое замыкание.
- Накопление переходных сопротивлений: Каждое дополнительное соединение в шлейфной цепи увеличивает общее сопротивление, вызывая локальные перегревы, что может привести к нагреву автомата и его отключению без превышения номинального тока.
- Нечеткая локализация перегрузки: Автомат не способен точно определить, на каком участке цепи возникла перегрузка, если все розетки подключены последовательно. Это затрудняет диагностику и приводит к отключению всей группы.
- Влияние помех и импульсных помех: Длинные шлейфные линии уязвимы к наводкам от других линий электропитания или оборудования, особенно в старом или неэкранированном кабеле, что может вызвать срабатывание УЗО или автомата.
Рекомендуется:
- Не подключать более 3 розеток в один шлейф даже при малых нагрузках.
- Использовать автоматические выключатели с характеристикой типа C или D для групп, где возможны пусковые токи.
- Предпочитать звёздную схему подключения – каждую розетку или группу подводить отдельным кабелем к распределительной коробке или щиту.
- Контролировать качество соединений и избегать скруток, особенно в распределительных коробках.
Шлейфное подключение снижает надёжность защиты и увеличивает вероятность аварийных отключений. Для стабильной работы автоматов необходимо проектировать схему с учётом специфики нагрузки и физики коммутации.

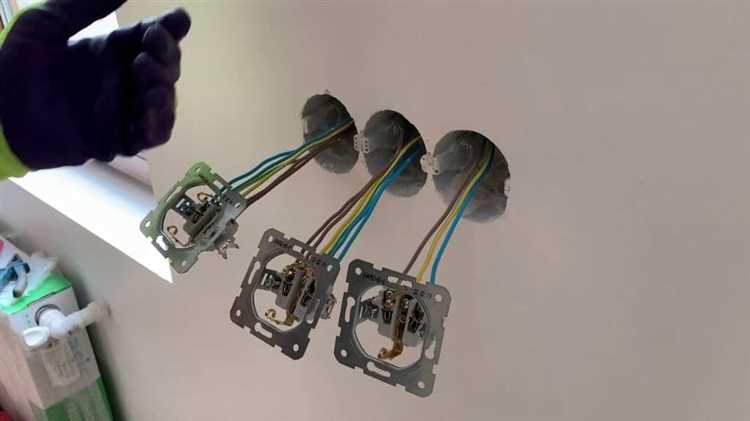

Нарушение контактов в промежуточных розетках
При шлейфовом подключении каждая промежуточная розетка становится не только точкой подключения, но и частью токопроводящей цепи. Это означает, что ток к последующим розеткам проходит через контактные группы предыдущих. В результате, если в одной из розеток ухудшается контакт, вся цепочка теряет стабильность.
Частой причиной нарушений являются винтовые зажимы, которые со временем ослабляются из-за тепловых циклов. Медь и латунь расширяются при нагреве и сужаются при охлаждении, что приводит к постепенному расшатыванию соединений. Даже небольшое ослабление вызывает локальный нагрев, повышенное сопротивление и риск расплавления корпуса розетки.
Особенно уязвимы бюджетные модели розеток с малыми контактными площадями. Они быстрее теряют плотность прижимов и не рассчитаны на длительное прохождение больших токов. При нагрузке более 10 А вероятность перегрева в таких точках возрастает в разы.
При обнаружении мерцания света, запаха гари или тепла в корпусе розетки следует немедленно отключить питание и проверить состояние контактов. Часто визуальный осмотр выявляет обугленные или оплавленные участки на клеммах. Эти симптомы свидетельствуют о нарушении целостности цепи, которое может привести к полному выходу из строя группы розеток или возгоранию.
Рекомендуется использовать проходные розетки только как конечные точки, а не как промежуточные узлы. Для распределения питания лучше применять распределительные коробки с пайкой, сваркой или клеммными блоками WAGO, обеспечивающими стабильность соединения независимо от времени эксплуатации.
Сложности диагностики и локализации неисправностей
При шлейфном подключении розеток одна неисправность в любом из промежуточных соединений влияет на всю цепь. Это существенно усложняет выявление причины сбоя, так как:
- Отсутствие питания в одной розетке может быть вызвано нарушением контакта в предыдущей, а не в самой неисправной точке.
- Использование последовательного подключения не позволяет быстро определить, где именно произошло обрыв или плохой контакт без поэтапного отключения и проверки каждого узла.
- Из-за скрытой прокладки проводки и одинакового внешнего вида розеток визуальный осмотр не выявляет повреждений или ослаблений контактов.
Для точной диагностики требуются специальные инструменты и методики, например:
- Использование тестера цепей или мультиметра для измерения напряжения и сопротивления на каждом контакте.
- Пошаговое отключение розеток с целью изоляции проблемного участка.
- Применение индикаторов фаз и прозвонок для контроля непрерывности проводки.
Рекомендуется избегать шлейфового подключения там, где важна надежность и быстрота ремонта, поскольку временные и трудозатратные процедуры диагностики увеличивают риски длительного отсутствия питания и ошибок в обслуживании.

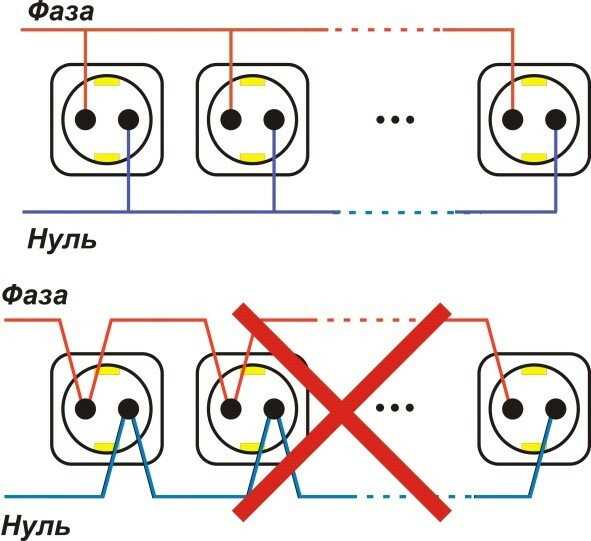

Как шлейф влияет на распределение нагрузки по проводке
При шлейфном подключении розеток вся нагрузка проходит последовательно через каждую точку в цепи. Это приводит к неравномерному распределению тока: первые розетки получают максимальный ток, а последние – уменьшенный из-за падения напряжения на контактах и проводах.
Проводка в шлейфе подвергается перегрузке в местах стыков и соединений, что вызывает локальный нагрев и увеличивает риск повреждений. Особенно это проявляется при использовании мощных приборов, когда ток превышает номинал провода.
Из-за последовательного подключения возникают дополнительные потери энергии, что снижает эффективность системы и может привести к снижению напряжения в конечных точках, вызывая нестабильную работу подключенных устройств.
Для равномерного распределения нагрузки предпочтительно использовать параллельные схемы подключения, где каждая розетка имеет отдельную линию от щита. Это исключает перегрузку отдельных участков и обеспечивает стабильное напряжение.
При шлейфе важно выбирать кабель с запасом по току и тщательно контролировать качество соединений, чтобы минимизировать сопротивление и предотвратить перегревы. Без этих мер шлейфная схема становится источником аварий и преждевременного выхода оборудования из строя.

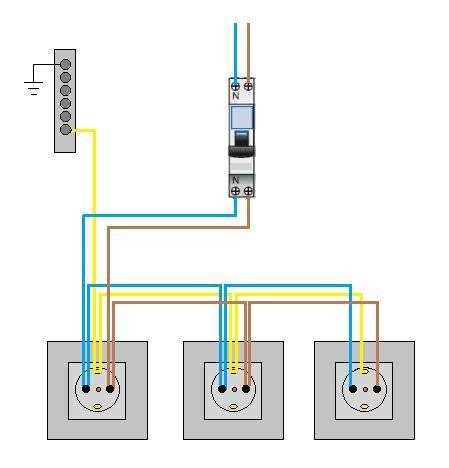

Когда допускается шлейф и какие ограничения действуют
Шлейфное подключение розеток допускается при условии низкой общей нагрузки и небольшой длины линии. Максимальная суммарная мощность подключаемых устройств не должна превышать 3,5–4 кВт для медного провода сечением 2,5 мм². При этом длина шлейфа не должна превышать 10 метров во избежание значительных падений напряжения и перегрева проводки.
В цепях с нагрузкой выше 16 А (примерно 3,5 кВт) использование шлейфа категорически не рекомендуется. Для таких случаев необходима отдельная линия с защитой и прокладкой от распределительного щита к каждой розетке.
Ограничения по числу розеток в одном шлейфе связаны с распределением тока: обычно не более 3–4 розеток на шлейф при стандартном бытовом использовании. Превышение этого числа повышает риск перегрева и ослабления контактов в промежуточных розетках.
Использование автоматических выключателей должно соответствовать сечению кабеля и расчетной нагрузке шлейфа. Для 2,5 мм² – автомат на 16 А, для 1,5 мм² – на 10 А. При нарушении этих требований возрастает риск ложных срабатываний и повреждения проводки.
В помещениях с повышенной влажностью или пылью шлейф запрещён из-за высокой вероятности окисления контактов и снижения надежности соединений. Там рекомендуется отдельная проводка с прямым подключением каждой розетки.
Шлейф допускается при правильном монтаже: применение клеммных колодок, проверка надежности соединений, отсутствие механических повреждений проводов. Нарушения монтажа усиливают опасность перегрева и короткого замыкания.
Вопрос-ответ:
Почему подключение розеток шлейфом увеличивает риск перегрева проводки?
Шлейфовое подключение подразумевает, что ток проходит через все промежуточные розетки последовательно. При этом контакты в каждом соединении испытывают повышенную нагрузку, особенно если проводка недостаточно качественная или используется не по нормам. Со временем окисление, ослабление контактов и повышенное сопротивление вызывают локальный нагрев, который может привести к плавлению изоляции и возгоранию. Такой эффект усиливается, если нагрузка на цепь превышает расчетную мощность.
В каких случаях допускается использование шлейфового подключения розеток?
Шлейф разрешён лишь при низкой общей нагрузке и в жилых помещениях с небольшим количеством потребителей. Обычно это временные или дополнительные линии, где не предполагается подключение мощных приборов. Важно, чтобы проводник имел достаточный сечение и качественные контакты, а суммарный ток не превышал предельных значений для используемых автоматов. При планировании постоянной электропроводки рекомендуется применять параллельное подключение через отдельные линии.
Какие признаки указывают на проблемы в цепи с шлейфовым подключением розеток?
Основные симптомы — нестабильная работа электроприборов, периодические отключения, нагрев корпуса розеток и даже запах гари. Иногда наблюдается потускнение ламп или снижение напряжения на последних точках цепи. При визуальном осмотре можно заметить потемнения или деформации в местах соединений. Проверка мультиметром выявляет повышенное сопротивление на контактных узлах. Все эти признаки говорят о необходимости срочного ремонта и замены проводки.
Почему шлейфовое подключение усложняет диагностику электрических неисправностей?
В шлейфовой схеме неисправность в одной из розеток влияет на всю цепь. Проблемный контакт вызывает перегрев и сбои по всей линии, но определить конкретное место повреждения сложно без последовательного осмотра и измерений на каждом узле. Кроме того, изменения в нагрузке могут маскировать реальную причину поломки. Такая структура затрудняет выявление и устранение неполадок, увеличивает время и затраты на обслуживание.
Какие риски возникают при подключении мощных приборов к розеткам, объединённым шлейфом?
Мощные устройства требуют стабильного и достаточного тока. В шлейфовой цепи ток распределяется через несколько соединений, каждое из которых увеличивает сопротивление. Это приводит к падению напряжения и перегреву контактов. В результате возможно срабатывание защитных автоматов, повреждение электроприборов, а в худшем случае — короткое замыкание и пожар. Поэтому для мощных нагрузок подключение розеток шлейфом не подходит, необходимо прокладывать отдельные линии с подходящим сечением проводов.
Почему подключение розеток шлейфом считается опасным для домашней электропроводки?
Подключение розеток шлейфом создаёт несколько серьёзных проблем. Во-первых, при таком способе каждая последующая розетка получает питание через предыдущую, что увеличивает сопротивление в цепи из-за множества соединений. Это приводит к перегреву контактов, особенно в промежуточных точках. Во-вторых, если одна из розеток в цепи теряет контакт или выходит из строя, все последующие перестают работать, что усложняет поиск неисправности. Кроме того, нагрузка распределяется неравномерно, что может вызвать перегрузку проводов и повысить риск короткого замыкания или возгорания. Всё это делает шлейфовое подключение небезопасным и нежелательным для использования в жилых помещениях, особенно при подключении мощных приборов.
