Обозначение 3/8 дюйма относится к условному диаметру присоединения труб и фитингов и эквивалентно примерно 9,525 мм внешнего диаметра. При выборе труб и фитингов важно учитывать не только номинальный размер 3/8, но и внутренний диаметр, толщину стенок и стандарты резьбы.
Фитинги с присоединением 3/8 чаще всего соответствуют резьбам BSP (British Standard Pipe) или NPT (National Pipe Thread), которые отличаются углом наклона и профилем резьбы. Важно выбрать фитинги, соответствующие типу резьбы на трубах, чтобы обеспечить герметичность и надежность соединения.
Внутренний диаметр трубы при номинальном размере 3/8 может варьироваться в зависимости от материала и класса давления. Например, медные трубы 3/8 имеют внутренний диаметр около 7,1 мм, а стальные трубы – около 8,7 мм. Для подбора фитингов необходимо ориентироваться именно на внешний диаметр присоединения, а не на внутренний.
Рекомендуется при монтаже учитывать допуски и спецификации производителя труб и фитингов, а также соответствие используемых элементов требованиям ГОСТ или международных стандартов.
Точные размеры и стандарты присоединения 3/8 дюйма
Присоединение 3/8 дюйма соответствует внутреннему диаметру трубы около 9,53 мм. В стандартах трубных резьб, наиболее распространенных для такого размера, используется резьба типа BSP (British Standard Pipe) и NPT (National Pipe Thread).

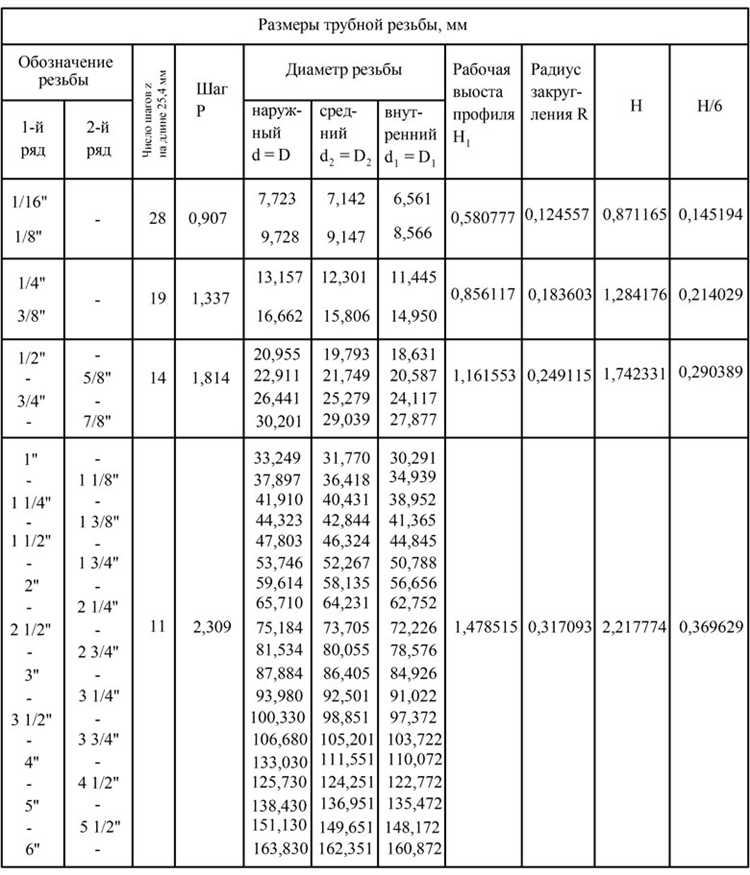

В стандарте BSP резьба 3/8 имеет внешний диаметр резьбы примерно 16,66 мм и шаг резьбы 19 ниток на дюйм (TPI). При этом наружный диаметр резьбы всегда больше условного диаметра трубы, что важно учитывать при выборе фитингов и соединений.
Для резьбы NPT 3/8 дюйма внешний диаметр резьбы составляет примерно 17,15 мм, шаг резьбы также около 19 ниток на дюйм, но с конической формой резьбы, обеспечивающей герметичность без дополнительных уплотнителей.
Толщина стенок трубы с присоединением 3/8 дюйма варьируется в зависимости от материала и назначения, например, медные трубки обычно имеют наружный диаметр около 10,2 мм при внутреннем диаметре 7,9 мм для типового стандарта 3/8.
При подборе фитингов под присоединение 3/8 важно учитывать не только диаметр, но и тип резьбы, чтобы обеспечить совместимость и герметичность. Для систем с давлением рекомендуется использовать фитинги с точной резьбой BSP или NPT, соответствующей международным стандартам ISO 7-1 (BSP) или ASME B1.20.1 (NPT).
Для труб без резьбы, например, под пайку или компрессионные фитинги, наружный диаметр 3/8 дюйма равен 9,53 мм, что важно при выборе соединительных элементов.
Таким образом, точное определение диаметра и стандарта резьбы позволяет правильно подобрать трубы и фитинги с присоединением 3/8 дюйма, исключая протечки и обеспечивая долговечность системы.

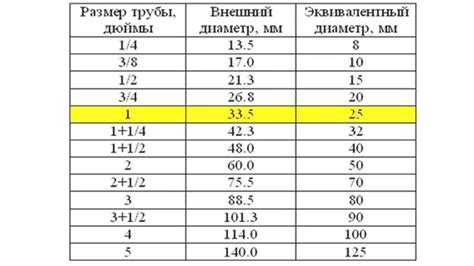

Внутренний и внешний диаметр труб для 3/8″ фитингов
Для фитингов с размером присоединения 3/8″ стандартный наружный диаметр трубы составляет примерно 9,5 мм (0,375 дюйма). Внутренний диаметр зависит от толщины стенки трубы и материала, но чаще всего находится в диапазоне от 6,5 до 7,5 мм.
В медных трубах с 3/8″ присоединением наружный диаметр обычно равен 9,52 мм, при этом толщина стенки колеблется около 0,71 мм, что даёт внутренний диаметр около 8,1 мм. Для пластиковых или ПНД труб с таким же наружным диаметром толщина стенки может быть больше, уменьшая внутренний диаметр до 6,5 мм.
Важно подбирать трубы с диаметрами, соответствующими стандартам фитингов, чтобы обеспечить герметичное и прочное соединение. Если внутренний диаметр трубы слишком мал, то возможны потери пропускной способности. Если наружный диаметр превышает стандарт, фитинг может не надёжно фиксироваться или потребует дополнительных уплотнителей.
При выборе труб под 3/8″ фитинги следует ориентироваться на стандарты SAE J512 или DIN 2353, которые регламентируют точные размеры и допуски для наружного и внутреннего диаметров. Это обеспечивает совместимость и долговечность соединений.
Материалы труб и их влияние на выбор диаметра 3/8″
Диаметр 3/8″ (около 9,52 мм) широко используется для различных видов трубопроводов, но характеристики материала труб существенно влияют на подбор оптимального внутреннего и внешнего диаметра.
- Медные трубы: имеют относительно тонкие стенки при стандартном внешнем диаметре около 10,9 мм. Внутренний диаметр при 3/8″ обычно составляет 9,5 мм, что обеспечивает хороший пропуск жидкости и минимальные потери давления. Используются для систем водоснабжения и кондиционирования.
- Стальные трубы: из-за более толстых стенок при том же внешнем диаметре внутренний диаметр уменьшается примерно до 8,5–9 мм. Это важно учитывать при расчетах потока и давления. Применяются в системах отопления и газоснабжения, где прочность важнее.
- Полимерные трубы (PEX, ПВХ, ПНД): имеют более гибкие стенки, что позволяет варьировать внутренний диаметр при сохранении стандартизированного внешнего размера 3/8″. Внутренний диаметр часто находится в диапазоне 8,8–9,2 мм, что обеспечивает хорошую пропускную способность при сниженной коррозионной нагрузке.
При выборе диаметра 3/8″ для труб и фитингов необходимо учитывать не только номинальный размер, но и допуски материала, поскольку толщина стенки влияет на реальный проходной сечение. Для медных и полимерных труб обычно используют стандартные фитинги, тогда как для стальных может потребоваться фитинг с учетом уменьшенного внутреннего диаметра.
- Определите назначение трубопровода и требуемый поток жидкости или газа.
- Учтите толщину стенки выбранного материала и соответствующий внутренний диаметр.
- Выбирайте фитинги с учетом реального проходного сечения для обеспечения герметичности и производительности.
Таким образом, материал трубы напрямую влияет на эффективный внутренний диаметр при 3/8″ и должен быть ключевым фактором при подборе соответствующих труб и фитингов.
Совместимость резьбовых и гладких труб с присоединением 3/8
Присоединение 3/8″ соответствует условному проходу с наружным диаметром около 10 мм. Для резьбовых труб это обычно метрическая или дюймовая резьба с наружным диаметром около 9,5–10,5 мм, что обеспечивает плотное и герметичное соединение.
Резьбовые трубы с 3/8″ обычно изготавливаются из латуни, стали или нержавеющей стали и имеют стандартизированные резьбы типа BSP (G) или NPT, при этом BSP-G резьба более распространена в сантехнике. Для правильного соединения с фитингами 3/8″ необходимо удостовериться, что тип резьбы совпадает, так как смешивание BSP и NPT может привести к протечкам.
Гладкие трубы диаметром 3/8″ (примерно 9,5 мм наружного диаметра) чаще применяются в системах с накидными гайками или обжимными фитингами. Для таких труб важно соответствие внутреннего диаметра фитинга и наружного диаметра трубы, чтобы обеспечить надёжное уплотнение без зазоров.
Рекомендуется использовать переходники или адаптеры, если соединяются гладкие трубы с резьбовыми фитингами 3/8″. При этом важно учитывать материал труб и фитингов для предотвращения коррозии и обеспечить правильное усилие затяжки, чтобы избежать повреждений резьбы.
В системах с медными трубами диаметром 3/8″ гладкие трубы обычно соединяют с резьбовыми фитингами через компрессионные кольца и гайки, что гарантирует герметичность и простоту монтажа без дополнительной пайки.
Для пластиковых труб с присоединением 3/8″ применяют специальные переходники с наружной резьбой 3/8″, соответствующей стандарту фитингов. Использование уплотнительных материалов (лён, ФУМ-лента) на резьбе обязательно для предотвращения протечек.
Итог: совместимость резьбовых и гладких труб с присоединением 3/8″ обеспечивается точным подбором диаметра, типа резьбы и правильным монтажом с применением соответствующих переходников и уплотнителей.
Выбор уплотнителей и переходников для труб с диаметром 3/8
Для труб с присоединением 3/8 дюйма важно подобрать уплотнители и переходники, обеспечивающие герметичность и надежность соединения. Диаметр 3/8 дюйма соответствует примерно 9,5 мм внутреннего диаметра труб и резьбы типа BSP или NPT, что влияет на выбор компонентов.
- Уплотнители: Для резьбовых соединений 3/8 обычно используются льняная нить с пастой или специализированные ФУМ-ленты шириной 12 мм с толщиной 0,1 мм, обеспечивающие надежное уплотнение без протечек.
- Материал уплотнителей: ФУМ-ленты из ПТФЭ лучше подходят для холодной и горячей воды, устойчивы к химии и температуре до 120 °C. Льняные нити применяют с уплотнительными пастами на основе силикона или графита.
Переходники под трубы 3/8 должны соответствовать типу резьбы и материалу трубопровода для исключения коррозии и повреждений:
- Медные трубы – используют латунные переходники с внутренней резьбой 3/8 BSP.
- Стальные трубы – предпочтительны переходники из оцинкованной стали или латуни с соответствующей резьбой NPT или BSP.
- Пластиковые трубы – применяются переходники с внутренней резьбой и уплотнительными кольцами из EPDM или силикона.
При подборе переходников стоит учитывать длину резьбы и тип уплотнения: на трубах 3/8 обычно используется короткая резьба с шагом 19 ниток на дюйм для BSP. Неправильный выбор резьбы ведет к протечкам и деформации деталей.
Оптимальная комплектация для труб 3/8:
- Переходник с резьбой 3/8 BSP или NPT (в зависимости от стандарта).
- ФУМ-лента толщиной 0,1 мм, 12 мм шириной, наматываемая минимум в 3 слоя.
- При необходимости уплотнительные кольца из EPDM для пластиковых соединений.
Выбор компонентов с точным соблюдением размеров и материалов гарантирует долговечность и герметичность системы на базе труб с диаметром 3/8.
Ошибки при подборе диаметра 3/8 и способы их устранения
Частая ошибка – использование фитингов с номинальным диаметром 3/8 дюйма, которые не совпадают с фактическим внутренним или наружным диаметром труб. Например, стандартный внешний диаметр труб с маркировкой 3/8″ составляет около 12,7 мм, но некоторые производители могут выпускать фитинги с отклонениями до ±0,3 мм. Это приводит к неплотному соединению и утечкам.
Для устранения проблемы необходимо строго проверять соответствие размеров по стандартам ГОСТ или ISO. Используйте штангенциркуль для измерения фактических диаметров труб и фитингов перед монтажом.

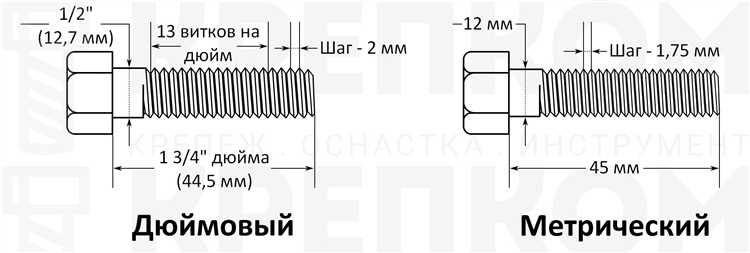

Ошибка при выборе типа резьбы – частый источник проблем. В системах с присоединением 3/8″ встречаются резьбы BSP (British Standard Pipe) и NPT (National Pipe Thread), которые несовместимы между собой из-за разного шага и угла профиля. Неправильный подбор приводит к протечкам и повреждению деталей.
Для решения необходимо идентифицировать тип резьбы на трубах и фитингах до покупки. Если системы различаются, применяйте переходники, специально предназначенные для соединения BSP с NPT, либо используйте унифицированные комплектующие.
Недостаточное внимание уделяется материалу уплотнителей для соединений диаметром 3/8″. Некачественный или неподходящий материал приводит к быстрому износу и потере герметичности. Например, фторопластовые (PTFE) ленты или кольца должны соответствовать рабочим параметрам системы: температуре, давлению и типу среды.
Рекомендуется подбирать уплотнители, исходя из технических характеристик трубопровода и условий эксплуатации. При монтаже используйте правильное количество уплотнительной ленты – 3–5 оборотов, чтобы избежать излишков, которые могут препятствовать плотному соединению.
Часто встречается ошибка выбора труб с неподходящим наружным диаметром для фитингов 3/8″. Например, гладкие трубы диаметром 12 мм могут не обеспечивать надежное соединение с фитингами, рассчитанными на 12,7 мм. Это вызывает люфт и повышенный износ соединения.
Для устранения проблемы рекомендуется использовать трубы, размеры которых соответствуют стандарту для 3/8″ (12,7 мм внешний диаметр). В случае необходимости перехода между разными диаметрами – применять редукционные фитинги с четко обозначенными параметрами.
| Ошибка | Причина | Способ устранения |
|---|---|---|
| Несоответствие фактического и номинального диаметра | Различия в стандартах и производственных допусках | Измерять диаметр штангенциркулем, покупать по ГОСТ/ISO |
| Смешивание резьб BSP и NPT | Разный профиль и шаг резьбы | Использовать переходники или унифицированные фитинги |
| Неподходящие уплотнители | Несоответствие материалу и условиям эксплуатации | Подбирать уплотнители по рабочим параметрам, соблюдать инструкцию монтажа |
| Использование труб с меньшим диаметром | Невнимательность к стандартам диаметра | Выбирать трубы с наружным диаметром 12,7 мм или применять переходники |
Практические примеры применения присоединения 3/8 в системах водоснабжения
Диаметр 3/8 дюйма (около 9,5 мм) часто применяется для подключения бытовых приборов к водоснабжению. Например, гибкие подводки для смесителей и кранов стандартно имеют резьбу 3/8, что обеспечивает надежное соединение с водопроводными трубами из меди, ПВХ или металлопластика.
В системах холодного и горячего водоснабжения 3/8 используется для подключения счетчиков воды и фильтров тонкой очистки, где важна компактность и точность размеров. При монтаже трубопроводов с фитингами 3/8 важно соблюдать правильную герметизацию резьбы – обычно используют льняную паклю или фум-ленту для исключения протечек.
Также соединение 3/8 востребовано при установке бойлеров и насосного оборудования, где оно служит стандартом для подвода воды к корпусу устройства. Для минимизации потерь давления и обеспечения долговечности следует использовать фитинги с внутренним диаметром, соответствующим 3/8 дюйма, и учитывать материал труб для совместимости с резьбой.
При прокладке подводящих линий к бытовым фильтрам обратного осмоса фитинги и трубы 3/8 обеспечивают оптимальное сочетание пропускной способности и компактности. Рекомендуется использовать уплотнительные материалы с высокой стойкостью к воздействию воды и температурным колебаниям.
В системах водяного охлаждения и отопления диаметр 3/8 подходит для подключения манометров и термометров, где важна точность измерений и герметичность. В таких случаях предпочтительно выбирать фитинги с дополнительным уплотнением и контролировать качество сборки для предотвращения утечек.
