Термопара в составе мультиметра применяется для измерения температуры в диапазоне от -200 °C до +1300 °C, в зависимости от типа используемой пары металлов. Наиболее распространённым вариантом является термопара типа K (хромель-алюмель), которая обеспечивает надёжные показания в большинстве бытовых и производственных задач. Подключение термопары осуществляется через специальный термопарный вход или с использованием адаптера, и требует учёта полярности – перепутанные контакты могут вызвать отклонение в измерениях на десятки градусов.
Встроенная функция измерения температуры в мультиметре особенно полезна при диагностике систем охлаждения, контроле нагрева компонентов в электронике, проверке термореле, а также при работе с паяльным оборудованием. При этом точность показаний может зависеть от наличия компенсации холодного спая в приборе. В бюджетных моделях компенсация осуществляется программно и может иметь погрешность до ±2 °C, тогда как в профессиональных приборах используется прецизионный термодатчик в месте подключения, что снижает погрешность до ±0,5 °C.
Для получения стабильных и воспроизводимых результатов необходимо обеспечить плотный контакт термопары с измеряемой поверхностью. При замерах на движущихся или шероховатых объектах рекомендуется использовать термопары с наконечником в виде плоской ленты или иглы. Важно избегать изгибов в месте сварки термоэлектродов – это снижает срок службы и вызывает дрейф показаний.
Перед применением термопары рекомендуется выполнить калибровку мультиметра по эталонному источнику температуры, например, в кипящей воде при 100 °C или в плавящемся льду при 0 °C. Это особенно актуально при работе в условиях, где точность критична, например, при калибровке термостатов или температурных датчиков.
Как работает термопара в составе мультиметра
Термопара, встроенная в мультиметр, используется для измерения температуры посредством преобразования тепловой энергии в электрическое напряжение. Она состоит из двух проводников из разных металлов, соединённых в одной точке – измерительном спае. При нагревании этой точки возникает термо-ЭДС, величина которой зависит от разницы температур между спаем и свободными концами проводников.
Мультиметр регистрирует напряжение, возникающее в цепи термопары, и на основе заранее запрограммированных градуировочных данных преобразует его в значение температуры. Чаще всего используется тип термопары K (никель-хром + никель-алюминий), так как он охватывает широкий диапазон температур (от -200 до +1350 °C) и отличается стабильностью показаний.
Для корректной работы термопары мультиметр применяет метод автоматической компенсации температуры холодного спая, так как свободные концы термопары находятся при комнатной температуре. Эта компенсация осуществляется с помощью встроенного датчика температуры в корпусе мультиметра, что позволяет учитывать фактическую разницу температур и точно рассчитывать измеряемое значение.
При подключении термопары к мультиметру важно соблюдать полярность: провода разных металлов должны быть подключены к соответствующим входам прибора. Ошибка в полярности приведёт к неверным показаниям или отсутствию данных. Также важно обеспечить плотный термический контакт измерительного конца с исследуемой поверхностью, иначе возможны искажения результатов из-за теплового сопротивления и паразитных температурных градиентов.
Некоторые модели мультиметров позволяют выбирать тип термопары через меню прибора. При несоответствии установленного типа и фактически подключённого датчика возможны существенные ошибки измерения. Рекомендуется использовать термопару, поставляемую в комплекте с конкретной моделью мультиметра, или совместимую по стандарту.
Типы термопар, совместимых с мультиметрами
Большинство мультиметров, оснащённых функцией измерения температуры, поддерживают термопары типа K (никель-хром/никель-алюмел). Это обусловлено их широким температурным диапазоном от −200 °C до +1350 °C, устойчивостью к окислению и хорошей линейностью отклика. Именно тип K чаще всего входит в комплект поставки мультиметра и определяется по маркировке «K» на разъёме или проводах.
Термопары типа J (железо/константан) также совместимы с рядом моделей мультиметров, особенно если прибор позволяет ручной выбор типа термопары. Тип J работает в диапазоне −40 °C до +750 °C и подходит для работы в условиях низкой температуры, где не требуется высокая термостойкость.
Некоторые профессиональные мультиметры поддерживают термопары типа T (медь/константан), пригодные для измерений от −200 °C до +370 °C. Этот тип рекомендуется для задач, где требуется высокая точность в криогенных диапазонах, например, в лабораторных условиях.
Важно учитывать, что для корректной работы мультиметра с термопарой тип термопары должен быть явно указан в настройках прибора. Использование несовместимого типа приведёт к значительной погрешности или отсутствию показаний. Если прибор не поддерживает выбор типа термопары, использовать следует только рекомендованный производителем тип, чаще всего K.

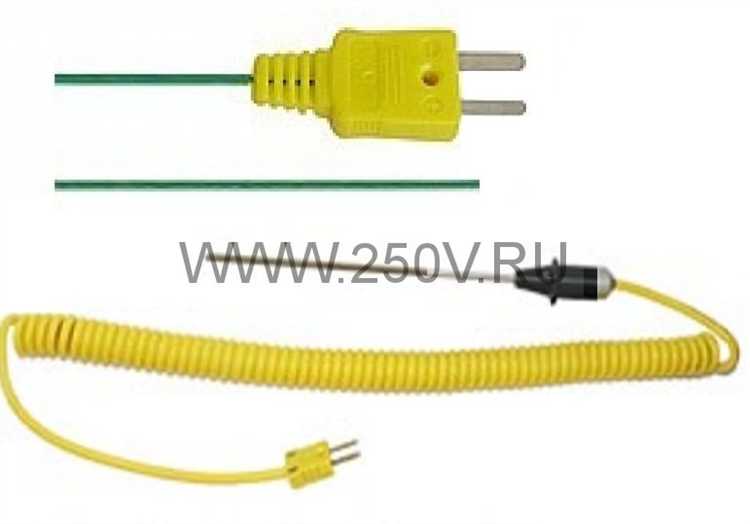

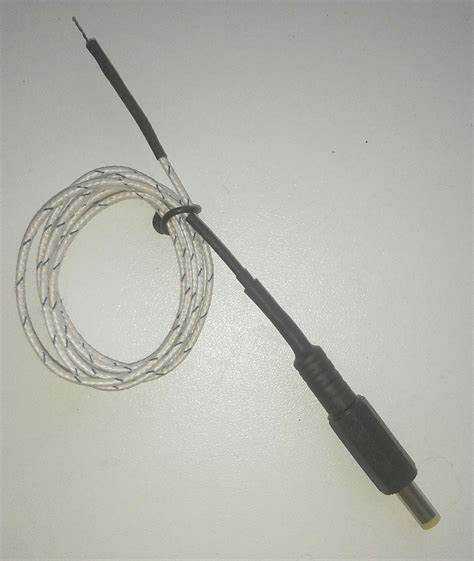

Также следует обращать внимание на разъём: большинство мультиметров используют миниатюрный термопарный штекер с плоскими контактами. При подключении нестандартной термопары может потребоваться переходник или пайка напрямую к щупам с соблюдением полярности.

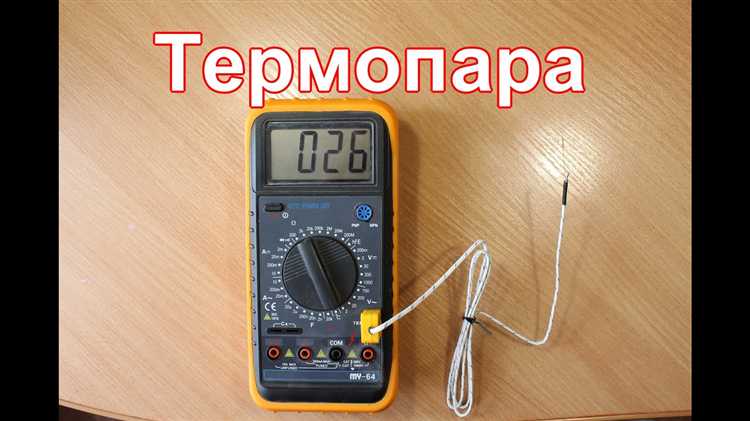

Подключение термопары к мультиметру: пошаговая инструкция
Шаг 1: Убедитесь, что мультиметр поддерживает работу с термопарами. Обычно для этого на корпусе или в инструкции указывается режим Temp или присутствует гнездо под разъём термопары типа K.

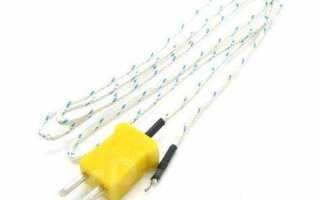

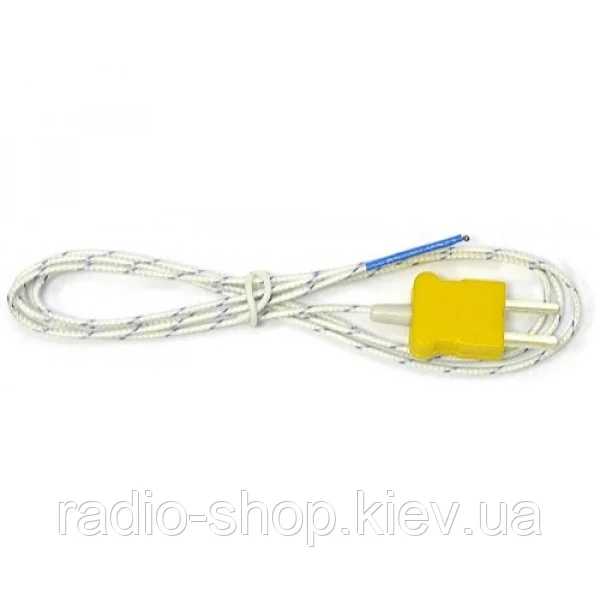

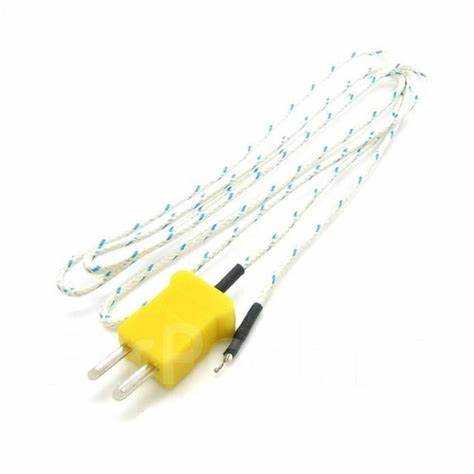

Шаг 2: Выберите подходящий тип термопары. Наиболее часто мультиметры работают с термопарой типа K, имеющей стандартный миниатюрный двухконтактный разъём с плоскими штырьками.
Шаг 3: Вставьте разъём термопары в соответствующий порт мультиметра. Убедитесь в правильной полярности: желтый провод – это положительный контакт, красный – отрицательный. Перепутанные полюса приведут к некорректным измерениям.
Шаг 4: Переключите мультиметр в режим измерения температуры. Обозначение режима может отличаться: °C, Temp, °F. Выбор единиц измерения температуры осуществляется кнопкой SELECT или через поворотный переключатель, в зависимости от модели.
Шаг 5: Дождитесь стабилизации показаний. После подключения термопары и выбора режима измерения мультиметр отобразит текущую температуру. При резких изменениях температуры термопаре может потребоваться несколько секунд для стабилизации сигнала.
Шаг 6: При необходимости выполните калибровку. Некоторые модели мультиметров позволяют вручную скорректировать показания температуры. Это особенно важно при использовании термопар стороннего производителя или после длительного использования.
Шаг 7: Избегайте изгиба термопары в месте крепления к разъёму и не допускайте перегрева провода выше допустимого значения. Для термопары типа K предельная температура обычно не превышает 1100 °C.
Измерение температуры с помощью термопары и мультиметра
Для измерения температуры с использованием термопары и мультиметра необходимо обеспечить корректное подключение и учет особенностей чувствительности конкретного типа термопары. Наиболее часто мультиметры поддерживают термопары типа K с температурным диапазоном от −200 °C до +1350 °C и чувствительностью около 41 мкВ/°C.
Перед началом измерений мультиметр должен быть переведен в режим термопары (обозначается как °C или TEMP). В некоторых моделях требуется предварительно выбрать тип термопары в настройках – например, K, J или T. Несовпадение типа приведет к искажению показаний.
Термопара подключается к мультиметру через специальный разъем (чаще миниатюрный двухштырьковый), соблюдая полярность: положительный и отрицательный контакты имеют разные материалы и маркировку. Нарушение полярности вызовет обратное смещение ЭДС и ошибку в показаниях.
Во время измерения важно учитывать компенсацию холодного спая, которую обеспечивает встроенный термодатчик в мультиметре. Он отслеживает температуру окружающей среды в точке подключения термопары и автоматически корректирует результат.
Измерение следует проводить при надежном контакте чувствительного конца термопары с поверхностью объекта. Желательно использовать термопасту или обеспечить плотное прижатие, чтобы минимизировать тепловое сопротивление. Воздушные зазоры или слабый контакт приводят к занижению температуры на десятки градусов.
После завершения измерения термопару необходимо отключить, особенно если она выполнена из тонких проводов – они чувствительны к механическим нагрузкам и могут деформироваться или обрываться при хранении в подключенном состоянии.
Погрешности измерений и способы их уменьшения
Измерения температуры термопарой с помощью мультиметра сопровождаются рядом факторов, влияющих на точность. Основные источники погрешностей – термоЭДС соединений, сопротивление проводов, нестабильность контактов и температурный градиент в точке соединения с мультиметром.
- Нестабильность холодного спая. Место соединения термопары с измерительным прибором должно находиться в зоне стабильной температуры. Изменения температуры этого участка искажают измерение, поскольку мультиметр вычисляет разность между температурой измеряемого объекта и температурой холодного спая. Для компенсации используют встроенный датчик температуры или внешний компенсационный модуль.
- Несоответствие типов термопар и мультиметра. Использование термопары другого типа, не соответствующего настройкам мультиметра, приводит к неправильной интерпретации ЭДС. Следует выбирать термопару, совместимую с прибором (например, тип K, если мультиметр откалиброван под этот тип).
- Удлинительные провода из неподходящего материала. Применение обычных медных проводов между термопарой и мультиметром приводит к добавочным ЭДС. Следует использовать провода из тех же материалов, что и сама термопара, либо специальные компенсирующие провода.
- Паразитные термоэлектрические соединения. Любое гетерогенное соединение в цепи термопары может образовывать дополнительные термоЭДС. Их влияние уменьшается за счёт минимизации количества переходов и использовании однородных материалов на соединениях.
- Влияние электромагнитных помех. При работе вблизи источников высокочастотного излучения (частотные преобразователи, сварочные аппараты) возможны наводки на сигнальные провода. Для снижения помех используют экранированные кабели и выкладывают провода термопары вдали от силовых линий.
- Проверять наличие функции автоматической компенсации холодного спая в мультиметре и использовать её при необходимости.
- Использовать термопару и мультиметр одного стандарта (например, IEC или ANSI) для корректного пересчёта ЭДС в температуру.
- Минимизировать длину соединительных проводов, избегать ненадёжных клемм и окисленных контактов.
- Периодически калибровать мультиметр и проверять состояние термопары – повреждённые или перегретые элементы дают ложные показания.
Соблюдение этих рекомендаций позволяет существенно снизить суммарную погрешность и обеспечить стабильность измерений температуры в широком диапазоне условий эксплуатации.
Технические требования к мультиметру для работы с термопарой
Мультиметр должен обеспечивать измерение низковольтных сигналов в диапазоне от нескольких милливольт до десятков милливольт с разрешением не менее 0,1 мВ. Для корректной работы требуется входное сопротивление не менее 10 МОм, чтобы минимизировать влияние на цепь термопары.
Обязательна функция компенсации холодного спая (Cold Junction Compensation) с точностью не хуже ±0,5 °C, так как без нее показания температуры будут некорректными. Компенсация может быть реализована как программно, так и аппаратно, но должна обеспечивать стабильность при изменениях температуры окружающей среды.
Диапазон измерения температуры должен покрывать типичные рабочие значения термопар – от −200 °C до +1300 °C, в зависимости от типа термопары. Важно, чтобы мультиметр позволял выбрать тип термопары (например, K, J, T, E), так как коэффициенты преобразования термоэлектрического напряжения зависят от материала проводников.
Точность измерения напряжения должна быть не хуже ±(0,5% + 1 цифровой знак) в режиме измерения температуры, что обеспечивает минимальную погрешность при преобразовании в градусы.
Входные разъемы мультиметра должны быть согласованы с типом разъема термопары, предпочтительно с возможностью подключения через специальные адаптеры или разъемы под стандарты термопар, чтобы исключить контактные ошибки и избежать использования переходных соединений с различными металлами.
Наличие функции стабилизации измерения (усреднение, фильтрация шумов) будет полезным для повышения точности показаний при нестабильных сигналах, характерных для термопар.
Питание мультиметра должно обеспечивать стабильность работы электронных компонентов компенсации и усиления сигнала, особенно при длительном использовании и изменении температуры окружающей среды.
Для удобства и безопасности рекомендуется наличие защиты входов от перенапряжений и обратной полярности, чтобы исключить повреждение прибора и термопары.
Обслуживание и хранение термопары для стабильной работы
Регулярная проверка целостности изоляции и наконечников термопары обеспечивает точность измерений. При обнаружении трещин или повреждений металлической оболочки необходимо заменить датчик, чтобы избежать искажений сигнала.
Очистка контактных поверхностей должна выполняться мягкой тканью без агрессивных химических средств, которые могут повредить сплавы. Для удаления загрязнений допускается применение изопропилового спирта, но с осторожностью, чтобы не проникнуть внутрь корпуса.
Хранить термопару рекомендуется в сухом помещении с температурой от +5 до +40°C, избегая резких перепадов и влажности выше 60%. Влажность способствует окислению сплавов и ухудшению термоэлектрических свойств.
Длительное хранение без использования требует смотки кабеля в свободный виток, без перегибов и натяжения, чтобы избежать повреждения проводников и нарушения контактов. Не следует размещать термопару рядом с сильными электромагнитными источниками для минимизации помех.
Перед подключением к мультиметру необходимо проверить маркировку полярности и целостность соединений, так как неправильное подключение приводит к ошибкам в измерениях. При эксплуатации важно учитывать максимальную рабочую температуру датчика, превышение которой ведёт к деградации сплавов и снижению стабильности показаний.
Соблюдение этих рекомендаций значительно увеличивает срок службы термопары и сохраняет точность измерений в процессе эксплуатации.
Вопрос-ответ:
Как термопара подключается к мультиметру для измерения температуры?
Для подключения термопары к мультиметру используется специальный разъем или клеммы, предназначенные для этого типа датчика. Важно соблюдать полярность: плюсовой провод термопары подключается к положительному контакту мультиметра, а минусовой — к отрицательному. Если мультиметр поддерживает функцию измерения температуры, он обычно имеет режим или шкалу для работы с термопарой, в которой происходит преобразование напряжения, вырабатываемого термопарой, в значение температуры с учетом типа термопары и температурных поправок.
Почему важно учитывать тип термопары при работе с мультиметром?
Тип термопары определяет материал спаев и их температурные характеристики, что влияет на выходное напряжение при заданной температуре. Мультиметры, оснащенные функцией измерения температуры, обычно поддерживают несколько типов термопар (например, K, J, T и др.). Для корректного измерения необходимо выбрать в настройках мультиметра соответствующий тип. Если тип термопары не совпадает с выбранным, полученные значения температуры будут неточными, поскольку калибровка устройства основана на специфических характеристиках каждого типа.
Как влияет длина и качество проводов термопары на точность измерений?
Длина проводов термопары напрямую влияет на уровень шумов и помех, которые могут возникать при передаче сигнала. Длинные или некачественные провода могут вносить дополнительные термоэлектрические напряжения и ухудшать стабильность показаний. Для минимизации погрешностей рекомендуется использовать провода того же типа, что и сама термопара, и избегать соединений с другими металлами без переходных компенсационных элементов. Кроме того, стараются делать проводку как можно короче и защищать ее от электромагнитных помех.
Какие ошибки чаще всего возникают при измерениях температуры с помощью термопары и мультиметра?
Основные ошибки связаны с неправильным выбором типа термопары в мультиметре, нарушением полярности подключения, отсутствием компенсации холодного спая и использованием неподходящих или поврежденных проводов. Также возможны погрешности из-за нестабильных контактов, механических повреждений термопары, а также влияния внешних температурных условий на точки подключения проводов. Неправильное хранение или эксплуатация термопары приводит к деградации чувствительности, что отражается на точности измерений.
Можно ли использовать обычный мультиметр без функции измерения температуры для работы с термопарой?
Обычный мультиметр без специализированного режима для термопар измеряет только напряжение, которое вырабатывает термопара, но не преобразует его в температуру. Поскольку термопара генерирует очень малые милливольты, для получения значения температуры требуется дополнительная таблица или программное обеспечение для перевода этого напряжения в градусы. Без этого мультиметр покажет лишь напряжение, что усложняет интерпретацию результатов. Для удобства и точности лучше использовать мультиметр с поддержкой термопар или специализированный термометр.
Как термопара взаимодействует с мультиметром для измерения температуры?
Термопара представляет собой пару соединённых между собой разных металлов, на месте соединения которых возникает электрическое напряжение, пропорциональное температуре. Мультиметр измеряет это напряжение и преобразует его в значение температуры с помощью встроенной таблицы или калибровки. Важный момент — точность измерения зависит от правильного подключения термопары и учёта температуры холодного спая, которую мультиметр обычно компенсирует автоматически.
Какие типы термопар совместимы с мультиметрами и как выбрать подходящую?
Существуют разные типы термопар, например, типы K, J, T и другие, отличающиеся материалами сплавов и диапазоном рабочих температур. Мультиметры обычно поддерживают несколько стандартных типов, указываемых в характеристиках устройства. Выбор зависит от условий эксплуатации: для высоких температур чаще используется тип K, для низких — тип T. Чтобы получить корректные измерения, нужно использовать именно тот тип термопары, который совместим с вашим мультиметром, иначе результат может быть неточным или вовсе отсутствовать.
