При обкладке металлической печи кирпичом выбор раствора напрямую влияет на безопасность, долговечность и устойчивость кладки к термическим нагрузкам. Обычные цементные составы в таких условиях трескаются и теряют сцепление с кирпичом уже при кратковременном нагреве до 200–300 °C. Поэтому применяются растворы, рассчитанные на постоянный контакт с высокими температурами – от 600 °C и выше.
Глиняно-песчаный раствор считается базовым вариантом для теплоустойчивой кладки. Его готовят в пропорции 1:1 или 1:2 (глина:песок), регулируя жирность в зависимости от конкретной глины. Перед использованием глину вымачивают не менее суток. Такой состав выдерживает до 1100 °C, но требует качественной просушки и неустойчив к влаге, что исключает его применение во влажных помещениях.
Шамотный раствор используют в случаях, когда печь эксплуатируется в режиме длительного горения. Он состоит из шамотной глины и шамотного песка (мелкой фракции), чаще всего в пропорции 1:1,5. Рабочая температура – до 1400 °C. Смесь обладает высокой пластичностью и сохраняет прочность при многократном нагреве и охлаждении. Важно использовать компоненты с одинаковым коэффициентом термического расширения, особенно при комбинировании с шамотным кирпичом.
При невозможности достать шамот, применяют глиняно-цементный или цементно-песчаный раствор с добавками, но только для внешнего слоя кладки, не контактирующего с горячими стенками печи. Такие составы обычно включают портландцемент марки М400, просеянный песок и в некоторых случаях жидкое стекло или известь. Однако они не выдерживают длительного нагрева выше 300–400 °C и служат скорее как конструктивный или декоративный элемент.
Прочность и стойкость швов также зависят от толщины: оптимальная толщина кладочного шва – 3–5 мм. При этом важно обеспечить равномерную усадку и исключить пустоты, которые могут привести к перегреву кирпича и локальному разрушению кладки. Все растворы необходимо наносить тонким слоем на полностью очищенные и предварительно смоченные кирпичи.

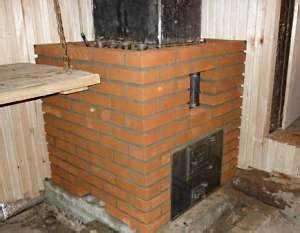

Какой состав раствора выдерживает высокие температуры при эксплуатации печи
Растворы для кладки вокруг металлической печи должны сохранять прочность при температуре выше 800 °C и быть инертными к термическому расширению. Основой жаростойких растворов служит огнеупорная глина с добавлением шамотного заполнителя. Такой состав устойчив к растрескиванию при перепадах температур и сохраняет сцепление с огнеупорным кирпичом.
Оптимальное соотношение компонентов: 1 часть огнеупорной глины и 2,5 части шамотного песка с фракцией 0,5–1,5 мм. Смесь замешивают на воде комнатной температуры до состояния густой пасты. При перегреве до 1200 °C раствор не теряет прочности, при этом не рекомендуется класть на него наружные участки кладки – он чувствителен к влаге.
Для участков с прямым контактом с металлическими элементами печи применяют состав с добавлением жидкого стекла – 1 часть огнеупорной глины, 1 часть шамотного порошка и 0,5 части жидкого натриевого стекла. Такой раствор быстро схватывается, но требует точного соблюдения пропорций: избыток стекла снижает термостойкость и вызывает крошение шва.
Цементно-глиняные составы с добавкой шамота (до 10% цемента марки М500 на общий объём сухих компонентов) применяют только для верхних и боковых участков, где температура не превышает 500–600 °C. Использование извести, мела или обычного песка недопустимо – такие материалы теряют сцепление и разрушаются под воздействием жара.
Можно ли использовать цементный раствор рядом с металлической печью
Цементный раствор при кладке вокруг металлической печи допустим только в ограниченных зонах, где температура не превышает 150–200 °C. При более высоком нагреве цемент теряет прочность: начинает крошиться, трескается и отходит от кирпича. Это связано с тем, что обычный портландцемент содержит известь, которая при нагреве свыше 300 °C начинает разлагаться с выделением углекислого газа, нарушая структуру материала.
Если раствор используется для облицовки печи или кладки, примыкающей к металлическому корпусу, то необходимо использовать жаростойкие модификации. Один из вариантов – добавление шамотной глины и молотого шамота к цементной основе, что увеличивает термостойкость. Пропорции подбираются индивидуально, но распространённая смесь – 1 часть цемента, 1 часть шамотной глины, 3–4 части шамотного порошка.
Для участков, непосредственно контактирующих с металлическими элементами печи, рекомендуется полностью отказаться от цементных составов в пользу глиняных растворов с шамотным наполнителем. Они выдерживают температуры до 1000 °C и сохраняют пластичность при расширении и сужении металла.
Использование обычного цементного раствора без жаростойких добавок рядом с печью приводит к быстрому разрушению кладки, особенно при регулярной эксплуатации на высоких температурах. Это увеличивает риск появления трещин и утечки угарного газа.
Пропорции огнеупорного раствора для кладки кирпича вблизи печи
Для кладки кирпича вблизи металлической печи применяют огнеупорные растворы на основе шамота, выдерживающие температуру от 1000 °C и выше. Наиболее стабильный состав готовится из шамотной глины и шамотного песка. Рекомендуемое соотношение: 1 часть глины на 2–3 части песка по объему.
Если используется покупная огнеупорная глина (например, марки ГСО или ВГС), она может уже содержать добавки, улучшающие термостойкость и пластичность. В этом случае соотношение может корректироваться в зависимости от инструкции производителя, но обычно не выходит за пределы 1:2,5.
Для увеличения прочности допускается введение 5–10 % портландцемента марки М400, но только при кладке наружных участков, где температура не превышает 300–400 °C. В зоне прямого нагрева цементные добавки исключаются из-за их разрушения при высоких температурах.
Перед замешиванием сухие компоненты тщательно перемешиваются, затем добавляется вода порционно до получения пластичной массы, не растекающейся на кельме. При сдавливании в руке раствор должен сохранять форму и не прилипать к пальцам.
Готовый раствор используется в течение 1–2 часов. Повторное добавление воды после схватывания не допускается. Кладка выполняется при температуре воздуха не ниже +5 °C, с последующей медленной просушкой для предотвращения растрескивания.

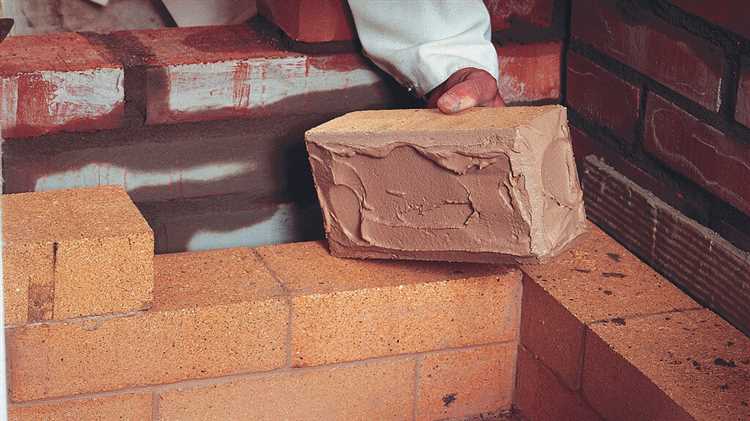

Особенности приготовления глиняного раствора для кладки вокруг печи
Для кладки кирпича вблизи металлической печи применяется глиняный раствор с огнеупорными свойствами. Он выдерживает кратковременное воздействие температур до 1000 °C без растрескивания и усадки. Основой служит очищенная жирная глина и просеянный кварцевый песок.
Соотношение компонентов: на одну часть глины берут 1–2 части песка в зависимости от жирности. При слишком жирной глине добавляют больше песка, при тощей – меньше. Оптимальная консистенция – густая сметана, раствор должен держаться на кельме и не стекать.
Подготовка глины: её предварительно замачивают в воде на 2–3 суток. После набухания массу перемешивают вручную или миксером, удаляя включения – камни, корни и мусор. При необходимости глину протирают через сито с ячейкой 3–5 мм.
Подготовка песка: используется кварцевый или овражный песок без глинистых включений. Перед добавлением его обязательно просеивают через сито 1–2 мм. Глинисто-песчаную смесь перемешивают до однородности, затем добавляют воду и доводят раствор до нужной пластичности.
Тестирование раствора: из готовой массы лепят шарик диаметром 4–5 см, сушат при комнатной температуре. Если он не растрескивается и сохраняет форму – состав сбалансирован. При растрескивании требуется корректировка соотношения глины и песка.
Особенности использования: раствор наносят тонким слоем (до 5 мм). Толстый слой снижает прочность кладки и увеличивает риск растрескивания при нагреве. Приготовленный раствор используется в течение суток, повторное увлажнение не рекомендуется – теряются его свойства.

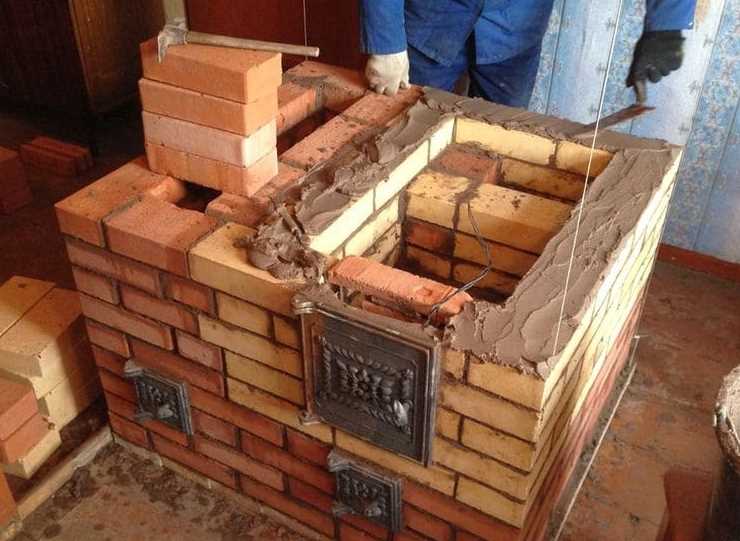

Допустимы ли добавки в раствор при кладке кирпича рядом с металлом
Добавки в раствор для кладки кирпича около металлических печей применяются для повышения прочности, термостойкости и пластичности смеси. Однако не все виды добавок подходят для работы рядом с металлом из-за риска коррозии или изменения термических свойств.
Рекомендуются следующие виды добавок:
- Глинопорошок или огнеупорная глина – увеличивают жаропрочность раствора, снижают усадочные трещины.
- Песок кварцевый мелкий – улучшает структуру раствора, уменьшает усадку.
- Твердеющие минеральные добавки (например, микрокремнезём) – повышают плотность и устойчивость к высоким температурам.
- Небольшие дозы пластификаторов на основе лигносульфонатов
Добавки, которые запрещены или не рекомендуются:
- Составы с высоким содержанием цемента и извести, поскольку они при нагреве могут выделять щелочи, вызывающие коррозию металла.
- Органические пластификаторы на масляной или нефтяной основе – разрушаются при высоких температурах, ухудшая структуру раствора.
- Металлические порошки или крупные частицы, способные вызвать гальваническую коррозию в контакте с металлической печью.
Обязательное условие – соблюдать пропорции и тщательно перемешивать раствор для равномерного распределения добавок. Оптимальный состав с добавками снижает риск появления трещин и деформаций кладки, а также продлевает срок службы конструкции.

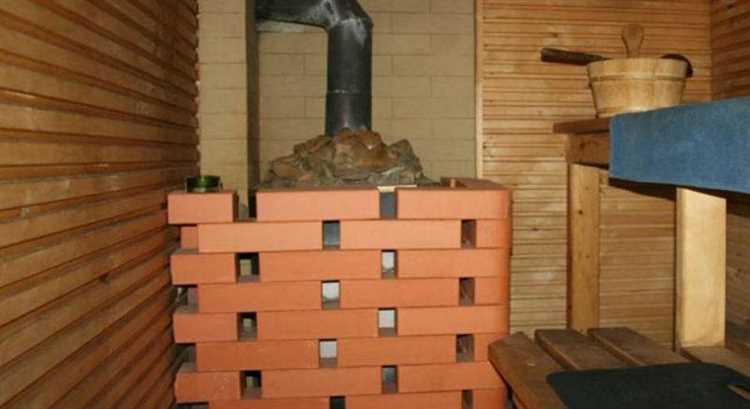

Какой раствор выбрать при кладке печного экрана из кирпича
Для кладки печного экрана из кирпича рекомендуется использовать огнеупорный или жаростойкий раствор, способный выдерживать температуры до 1000 °C. Основой таких растворов служит огнеупорная глина, которая обеспечивает хорошую адгезию и термостойкость. Цементные и известковые растворы применять нельзя из-за их низкой термостойкости и склонности к разрушению при нагреве.
Оптимальная пропорция для приготовления раствора: 1 часть огнеупорной глины на 3–4 части просеянного огнеупорного песка. Перед замешиванием глину необходимо замочить в воде на 12–24 часа для достижения нужной пластичности.
В таблице представлены ключевые характеристики растворов для печного экрана:
| Тип раствора | Температурная стойкость, °C | Состав | Особенности |
|---|---|---|---|
| Огнеупорный глиняный | до 1000 | Огнеупорная глина + огнеупорный песок | Высокая пластичность, хорошая адгезия, выдерживает нагрев |
| Цементно-песчаный | до 300 | Портландцемент + песок | Не подходит для близкого контакта с металлом и высокой температурой |
| Известковый | до 200 | Известь + песок | Низкая термостойкость, не рекомендуется для печных экранов |
При кладке экрана из кирпича рядом с металлической печью важна минимизация термических напряжений. Раствор должен обладать небольшой жесткостью и обеспечивать эластичное соединение между кирпичом и металлом. Для этого иногда добавляют небольшое количество шамотного порошка или специальных пластификаторов, улучшающих сцепление и устойчивость к трещинам.
Контролируйте влажность раствора: он не должен быть слишком жидким, чтобы не снижать прочность шва, и не слишком густым для обеспечения плотного прилегания кирпича. Кладка рекомендуется выполнять при температуре воздуха не ниже +5 °C и избегать быстрого высыхания, чтобы избежать трещинообразования.
Вопрос-ответ:
Какой раствор лучше использовать для кладки кирпича вокруг металлической печи, чтобы избежать трещин?
Для кладки кирпича рядом с металлической печью стоит применять огнеупорный раствор на основе глины с добавлением шамотного порошка. Такой состав выдерживает высокие температуры и термические перепады, не теряет прочности и не растрескивается при нагревании. Важно соблюдать правильное соотношение глины и шамота — обычно 1 часть глины на 3 части шамота по объему. Раствор должен быть пластичным, чтобы хорошо сцепляться с кирпичом и компенсировать расширение металла при нагреве.
Можно ли использовать цементный раствор для кладки кирпича возле металлической печи?
Использование обычного цементного раствора рядом с металлической печью не рекомендуется. Цемент не обладает достаточной жаропрочностью и при нагреве может быстро разрушаться, растрескиваться и терять сцепление с кирпичом. Вместо цемента лучше применять глиняно-шамотные смеси или специализированные огнеупорные составы, которые выдерживают температуры выше 600 °C без потери свойств.
Какие добавки допустимы в раствор для кладки кирпича рядом с металлической печью и какую функцию они выполняют?
В раствор для кладки возле печи можно вводить шамотный порошок или мелкий шамотный песок, что повышает жаропрочность смеси. Иногда добавляют пластификаторы на основе глины или специальных минеральных веществ для улучшения сцепления и эластичности раствора. Добавки должны быть огнеупорными и не ухудшать термостойкость. Использование обычных химических или органических добавок нежелательно, так как при нагревании они могут выделять вредные вещества или снижать прочность кладки.
Как правильно приготовить глиняный раствор для кладки кирпича вокруг металлической печи?
Для приготовления глиняного раствора сначала замачивают качественную огнеупорную глину в воде на несколько часов, чтобы она полностью разбухла. Затем в раствор добавляют шамотный порошок в пропорции около 3 частей шамота к 1 части глины. Смесь тщательно перемешивают до однородной массы без комков. Важно добиться пластичной, но не слишком жидкой консистенции — раствор должен хорошо ложиться на кирпич и прочно схватываться при высыхании. При необходимости можно добавить немного мелкого песка для улучшения структуры, но шамот должен оставаться основной составляющей для огнеупорности.
Загрузка...
