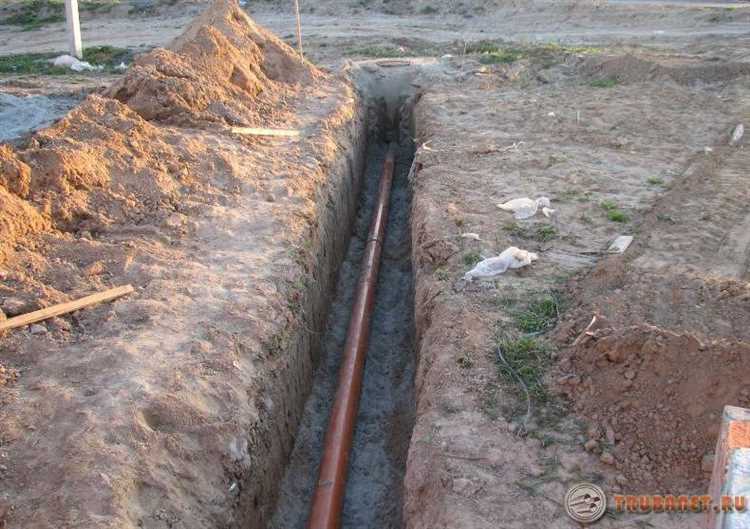

При прокладке теплотрассы на участке частного дома важнейшим параметром становится глубина закладки труб. Неправильно выбранный уровень заложения может привести к промерзанию системы в зимний период, разгерметизации стыков и нарушению теплоизоляции. Чтобы этого избежать, необходимо учитывать климатическую зону, тип почвы, глубину промерзания и особенности используемых материалов.
В средней полосе России стандартная глубина промерзания почвы составляет от 1,2 до 1,8 метра. В северных регионах она может превышать 2 метра, а в южных – быть менее 1 метра. Трубы теплотрассы следует укладывать как минимум на 20–30 см ниже уровня сезонного промерзания. Это позволяет избежать образования ледяных пробок и сохранить устойчивую температуру теплоносителя.
Для трубопроводов без дополнительного утепления минимально допустимая глубина заложения составляет 1,5–2 метра. При использовании современных теплоизолирующих кожухов или пенополиуретановой изоляции допустимо уменьшение глубины до 0,8–1 метра, но только при условии обустройства надежной защиты от внешних температурных колебаний и подвижек грунта.
Выбор глубины также зависит от метода прокладки: при траншейной укладке с засыпкой допускается меньшая глубина при условии тщательной изоляции, тогда как при проходке под дорогами или фундаментами требуется углубление до безопасного уровня с учетом нагрузки. Отдельное внимание уделяется дренажу и защите от грунтовых вод, особенно в глинистых и насыщенных влагой почвах.
Как определить минимально допустимую глубину закладки теплотрассы
Минимально допустимая глубина прокладки теплотрассы определяется уровнем промерзания грунта в конкретном регионе. Этот показатель зависит от климатических условий, типа почвы и уровня грунтовых вод. В среднем по России глубина промерзания варьируется от 0,8 до 2,5 м, но для точного расчета используют данные СНиП 23-01-99 или региональных строительных норм.
Основные критерии при определении минимальной глубины:
- Глубина сезонного промерзания грунта – теплотрасса должна быть проложена на 20–30 см ниже этой отметки для защиты от замерзания.
- Тип теплоизоляции – качественная изоляция позволяет снизить глубину укладки без риска теплопотерь, но требует точного расчета.
- Тип трубопровода – при использовании труб с греющим кабелем или с циркуляцией теплоносителя допустимо уменьшить глубину, но только при постоянной эксплуатации системы.
- Наличие грунтовых вод – при высоком уровне грунтовых вод необходимо предусмотреть дренаж и герметизацию канала, что может повлиять на глубину траншеи.
Для средней полосы России безопасной считается глубина от 1,6 до 1,8 м, в южных регионах – от 0,9 до 1,2 м, в северных – от 2,0 м и глубже. Если невозможно обеспечить нужную глубину, допускается прокладка выше с обязательным использованием надежной теплоизоляции, например, скорлуп ППУ с защитным кожухом или заводских предизолированных труб.
Перед окончательным выбором глубины рекомендуется:
- Уточнить нормативную глубину промерзания для конкретного участка.
- Провести анализ типа почвы (суглинок, песок, глина) и наличия водоносных слоев.
- Определить нагрузку на теплотрассу в зависимости от глубины (при прокладке под проездами потребуется дополнительная защита).
- Согласовать проект с местными органами архитектурно-строительного контроля при необходимости.
Минимальная глубина прокладки должна обеспечивать бесперебойную работу системы в течение всего отопительного сезона без дополнительных затрат на отогрев или аварийный ремонт.

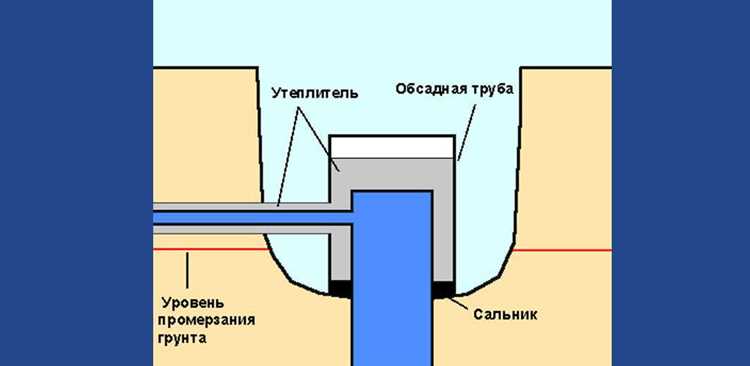

Влияние глубины промерзания грунта на выбор глубины закладки
Глубина промерзания грунта – один из ключевых параметров при проектировании теплотрассы в частном доме. При неправильном учёте этого показателя возрастает риск замерзания теплоносителя в трубопроводе, особенно в случае отключения подачи тепла или недостаточной теплоизоляции.
Промерзание грунта зависит от климатической зоны и типа почвы. В России этот показатель варьируется от 0,8 м в южных регионах до 2,5 м и более в северных широтах. Например:
- в Московской области – до 1,4 м,
- в Нижегородской области – около 1,6 м,
- в Ленинградской области – порядка 1,2 м,
- в Свердловской области – до 1,8 м.
Чтобы избежать промерзания труб, глубина закладки должна быть не менее уровня промерзания грунта в конкретной местности. При этом следует учитывать следующие рекомендации:
- Добавлять запас в 20–30 см ниже нормативной глубины промерзания для повышения надёжности.
- При прокладке выше уровня промерзания обязательно использовать утепление труб и установку системы обогрева.
- Для утеплённых или предварительно изолированных труб возможна меньшая глубина, но только при подтверждённых теплотехнических расчётах.
При выборе глубины закладки важно опираться на данные СП 22.13330.2016 и СНиП 2.01.01-82*, а также учитывать особенности рельефа, водоносные горизонты и характеристики почвы.
Различия в глубине закладки для труб с изоляцией и без неё
Использование предизолированных труб или труб с качественной наружной теплоизоляцией (например, пенополиуретан с защитной оболочкой из ПЭ) позволяет снизить глубину прокладки без потери эффективности. При наличии расчётной изоляции и учёте теплопотерь допускается закладка на глубину от 0,6 до 1,2 м, при условии дополнительной защиты от промерзания – например, укладкой греющего кабеля или использованием утепляющих кожухов.
Без изоляции нельзя допускать укладку выше расчетного уровня промерзания, даже при временной эксплуатации – это приводит к риску образования ледяных пробок и разрушению труб. С изоляцией важно учитывать не только её наличие, но и толщину, коэффициент теплопроводности материала, влажность грунта и интенсивность морозов.
Для временных или сезонных трасс, если используется изолированная труба и трасса укладывается выше уровня промерзания, обязательно применение активного подогрева. В противном случае целесообразнее увеличить глубину до безопасного уровня или использовать канал с утеплением и вентиляцией.
Таким образом, наличие качественной изоляции позволяет оптимизировать затраты на земляные работы, но требует точного инженерного расчета. Отсутствие изоляции требует максимального заглубления трассы в пределах региона.
Глубина закладки при использовании греющего кабеля
При использовании греющего кабеля глубина закладки теплотрассы может быть уменьшена по сравнению с классическими решениями без подогрева. Основная задача кабеля – не допустить замерзания теплоносителя, поэтому закапывание ниже уровня промерзания теряет критическую необходимость.
В средней полосе России, где глубина промерзания колеблется от 1,2 до 1,8 метра, при наличии греющего кабеля трубы можно укладывать на глубину от 0,5 до 0,7 метра. Этого достаточно для защиты труб от механических повреждений и стабильной работы системы при корректном выборе мощности и автоматике обогрева.
Обязательным условием является качественная теплоизоляция труб. Без неё эффективность греющего кабеля снижается, что увеличивает энергопотребление и риск замерзания. Рекомендуется использовать пенополиэтиленовую или полиуретановую оболочку с отражающим экраном.
Греющий кабель должен прокладываться по всей длине трубы, включая повороты, муфты и выходы. Для оптимальной работы применяются саморегулирующиеся кабели мощностью от 10 до 20 Вт/м, подключённые через термореле или температурный датчик.
При укладке на глубину менее 0,5 м необходимо предусмотреть дополнительную защиту от механических повреждений – например, укладку в гильзу или ПНД-трубу большего диаметра.
На участках с нестабильным электроснабжением следует предусмотреть резервный источник питания или ИБП. Без постоянной подачи электроэнергии греющий кабель теряет свою защитную функцию, и трубы, заложенные выше глубины промерзания, рискуют выйти из строя.
Как глубина заложения зависит от типа грунта на участке
Тип грунта напрямую влияет на выбор глубины прокладки теплотрассы. В песчаных и супесчаных грунтах тепло уходит быстрее, а глубина промерзания достигает 1,5–1,8 м в центральной части России. В таких условиях трубы следует закладывать минимум на 20–30 см ниже расчетной глубины промерзания, то есть примерно на 1,8–2,1 м.
В глинистых почвах тепло сохраняется дольше за счёт плотности и влагоёмкости. Здесь глубина промерзания составляет около 1,2–1,5 м. Закладывать трубы рекомендуется на глубину не менее 1,5–1,7 м, чтобы исключить риски замерзания при резких похолоданиях и неравномерной осадке.
Суглинки требуют промежуточного подхода. При глубине промерзания 1,4–1,6 м, минимальная глубина заложения составляет 1,6–1,8 м. Следует учитывать также способность этих грунтов к сезонному пучению, особенно в случае повышенной влажности.
На участках с торфяными или болотистыми грунтами необходима дополнительная подсыпка песчаной подушки толщиной не менее 20 см. Глубина прокладки должна быть не менее 2 м с обязательным устройством дренажа, так как такие почвы нестабильны и подвержены просадке.
Рекомендация: перед выбором глубины необходимо провести анализ состава почвы. Определение фактической глубины промерзания и несущих характеристик грунта позволяет избежать ошибок при проектировании и продлить срок службы системы теплоснабжения.
Требования к глубине прокладки при пересечении с другими коммуникациями
При проектировании теплотрассы важно учитывать минимальные расстояния и глубину заложения при пересечении с инженерными сетями. Согласно нормативам, теплотрасса должна прокладываться ниже существующих коммуникаций не менее чем на 0,5 метра, чтобы избежать повреждений и обеспечить доступ для ремонта.
Если теплотрасса пересекает кабельные линии связи или электросети, глубина закладки должна быть увеличена на 0,3–0,5 метра сверх минимальной глубины прокладки теплотрассы на участке. Например, если базовая глубина 1,2 м, при пересечении с кабелями прокладка должна осуществляться на глубине не менее 1,5–1,7 м.

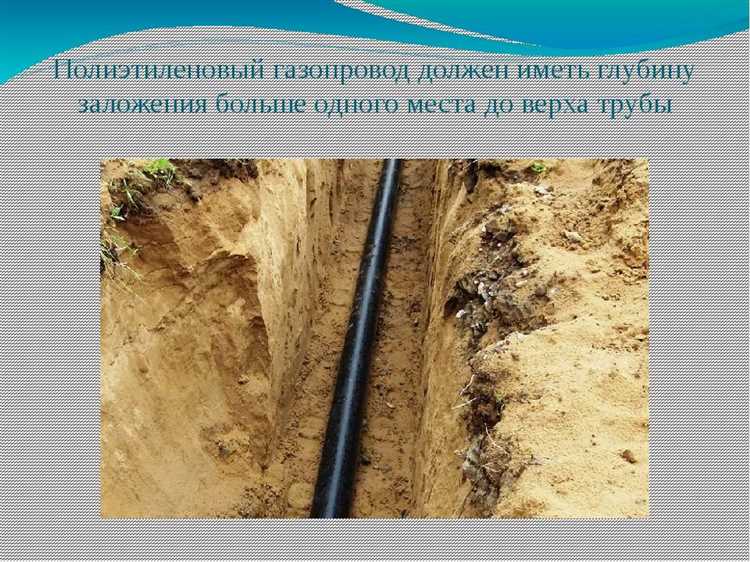

В местах пересечения с газопроводами теплотрасса прокладывается с дополнительным защитным слоем и с увеличением глубины прокладки минимум на 0,7 метра от верхней точки газовой трубы. Это требование обосновано высокой опасностью повреждения газопровода и необходимостью предотвращения теплового воздействия.
При пересечении с водопроводами и канализацией глубина прокладки должна обеспечивать не только нормативное расстояние по вертикали, но и горизонтальный разрыв не менее 1 метра для исключения гидравлических и механических воздействий.
Для облегчения контроля и предотвращения случайных повреждений между теплотрассой и другими коммуникациями рекомендуется использовать предупреждающие сигнальные ленты и защитные трубы с маркировкой. При сложных инженерных условиях возможно применение камер перекладки или колодцев для безопасного перехода.

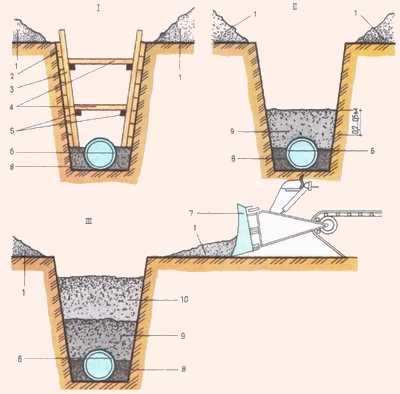

Глубина траншеи при укладке теплотрассы под проездом или дорожкой
При прокладке теплотрассы под проездом или дорожкой необходимо обеспечить достаточную глубину заложения, чтобы избежать повреждений трубопровода и сохранить стабильность дорожного покрытия.
Минимальная глубина траншеи должна превышать максимальную глубину промерзания грунта в данной местности не менее чем на 0,3 м. Для средней полосы России это обычно составляет от 1,2 до 1,5 м.
Под проездами с тяжелой техникой рекомендуется увеличивать глубину заложения на 0,2–0,3 м сверх стандартной, то есть до 1,5–1,8 м, чтобы компенсировать нагрузки от колес и предотвратить деформации труб.
Важно учитывать тип грунта: в пучинистых и торфяных почвах глубина должна быть максимальной, а в песчаных грунтах допускается минимальная заложенность при условии качественной теплоизоляции труб.

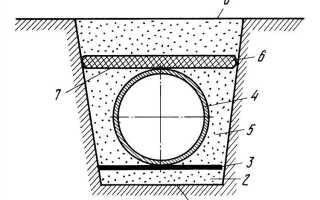

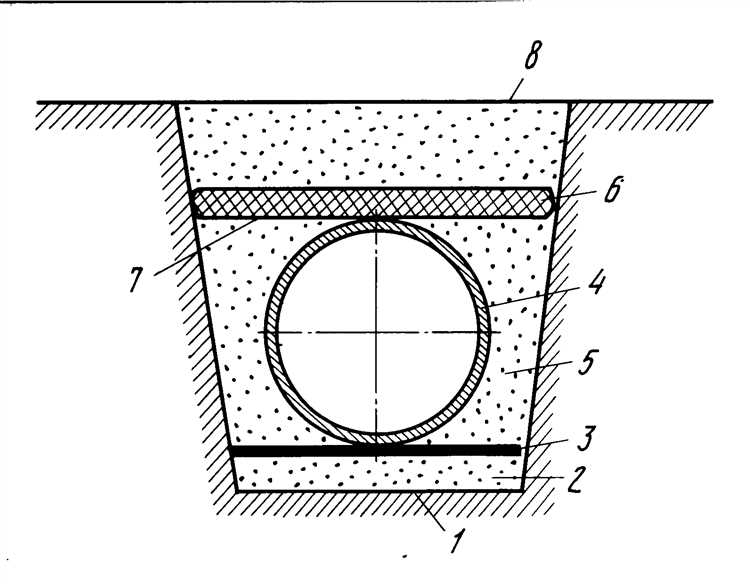

Обязательна организация защитного слоя из песка толщиной не менее 0,15 м под трубами и сверху перед обратной засыпкой для равномерного распределения нагрузки и предотвращения повреждений.
При пересечении с дорожками и проездами следует использовать усиленную изоляцию труб или специальные защитные кожухи, особенно в местах с высоким риском механических воздействий.
При соблюдении этих рекомендаций теплотрасса под проездом будет защищена от промерзания, деформаций и механических повреждений, что обеспечит надежную и долгосрочную эксплуатацию системы.
Проверка глубины перед началом земляных работ: что учесть
Перед началом копки траншеи для теплотрассы необходимо точно определить требуемую глубину с учётом местных условий. В первую очередь следует изучить глубину промерзания грунта в вашем регионе, поскольку теплотрасса должна быть уложена ниже этой отметки для предотвращения замерзания труб. Например, в средней полосе России глубина промерзания достигает 1,2–1,5 метра.
Обязательно учитывайте тип грунта: пучинистые суглинки и глины требуют большей глубины укладки, чем песчаные и непучинистые грунты. Для определения характеристик грунта стоит заказать геотехническое исследование или проконсультироваться с профильными специалистами.
Проверяйте наличие подземных коммуникаций и инженерных сетей, поскольку это влияет на минимально допустимую глубину и способ прокладки. Расстояние от теплотрассы до других коммуникаций должно соответствовать нормативам, чтобы избежать механических повреждений и обеспечить доступ для ремонта.
Перед копкой проводят геодезическую разметку и фиксируют планируемую глубину в проектной документации. При наличии сложного рельефа участка необходима корректировка глубины в местах подъёмов и спусков, чтобы обеспечить постоянный уклон и избежать застоя теплоносителя.
Не забудьте учесть толщину теплоизоляционного слоя и возможное применение греющего кабеля, которые могут повлиять на окончательную глубину закладки теплотрассы. В таких случаях глубина траншеи может уменьшаться, но только при подтверждении технической эффективности теплоизоляции.
В ходе земляных работ следует регулярно контролировать фактическую глубину траншеи с помощью нивелира или лазерного дальномера, чтобы избежать отклонений от проектных параметров, способных повлиять на безопасность и долговечность системы.
Вопрос-ответ:
Как определить оптимальную глубину закладки теплотрассы на участке с разными типами грунта?
Глубина закладки теплотрассы напрямую зависит от особенностей грунта. Для песчаных и супесчаных грунтов обычно достаточно укладывать трубы на глубину около 1,2–1,5 метра, поскольку они промерзают не слишком глубоко. В глинистых и суглинистых почвах, где промерзание происходит глубже, минимальная глубина увеличивается до 1,5–2 метров. Для участков с пучинистыми грунтами необходимо учитывать максимальную глубину промерзания и закладывать теплотрассу ниже этой отметки, чтобы избежать деформаций и повреждений труб при морозном пучении. Также важно проверить наличие грунтовых вод и их сезонные колебания, чтобы не допустить подтопления труб.
Можно ли прокладывать теплотрассу на глубине меньше нормативной, если используется теплоизоляция труб?
Использование теплоизоляции позволяет снизить теплопотери и частично защитить трубы от промерзания, но не отменяет необходимости соблюдать минимальную глубину прокладки. Слишком мелкая укладка, даже с изоляцией, повышает риск повреждений из-за механических нагрузок, сезонных подвижек грунта и промерзания. В случае утепления допускается уменьшение глубины примерно на 15-20%, но это требует точных расчетов и согласования с техническими нормами. Без соблюдения минимальной глубины защитные свойства изоляции могут быть недостаточны для стабильной работы системы.
Как влияет глубина промерзания грунта на выбор глубины закладки теплотрассы в частном доме?
Глубина промерзания грунта — один из ключевых факторов при выборе глубины теплотрассы. Трубы должны располагаться ниже уровня промерзания, чтобы избежать замерзания теплоносителя и деформации трубопровода. В зависимости от региона и типа грунта эта величина может варьироваться от 0,8 до 2 метров и более. Если трубы проложены выше этой отметки, появляется риск аварийных ситуаций зимой, так как вода внутри может замерзать и расширяться. Учет глубины промерзания помогает обеспечить долговечность и надежность системы отопления.
Какие дополнительные меры необходимо принять при прокладке теплотрассы под дорожками и проездами?
При прокладке теплотрассы под дорожками или проездами следует увеличить глубину траншеи на 20–30 см по сравнению с обычной закладкой. Это необходимо для обеспечения защиты от механических нагрузок, возникающих при проезде автомобилей и пешеходов. Также рекомендуется использовать прочные материалы для труб и дополнительные защитные покрытия, например, бетонные плиты или металлические короба. Важно тщательно уплотнить грунт вокруг труб, чтобы избежать их смещения и повреждений. Для предотвращения промерзания в таких местах можно дополнительно применять теплоизоляционные материалы и системы обогрева.
