Правильная высота установки слива для ванны напрямую влияет на эффективность отвода воды и предотвращение затоплений. Согласно СП 73.13330.2016, минимальный уклон трубопровода должен составлять не менее 1–2 см на каждый метр длины, что определяет и высоту расположения сливного отверстия относительно канализационного ввода.
Для стандартной ванны высотой около 60 см от пола до верхнего борта, оптимальное расположение сливного отверстия находится на уровне 10–15 см от пола. При этом вертикальное расстояние между сифоном и входом в канализационную трубу должно обеспечивать свободный самотёк воды с учетом требуемого уклона. Нарушение этих параметров может привести к застою, неприятным запахам и обратному току сточных вод.
Монтаж сифона требует соблюдения минимального расстояния от пола до нижней точки сифона – не менее 6–7 см. Это необходимо как для корректного монтажа, так и для доступа при обслуживании. Установка ниже допустимого уровня может сделать невозможным подключение к трубе с соблюдением уклона.
Если канализационный отвод расположен слишком высоко, рекомендуется использовать модели ванн с приподнятым дном или предусмотреть подиум. Такой подход позволяет сохранить требуемую высоту установки слива и избежать нарушений строительных норм.
Минимальная и максимальная высота сливного отверстия от пола по СНиП
Согласно требованиям СНиП 2.04.01-85*, минимальная высота сливного отверстия от чистового пола в ванной комнате должна составлять не менее 100 мм. Это обусловлено необходимостью создания достаточного уклона трубы для самотечного слива, что предотвращает застой воды и образование засоров.
Рекомендуемая максимальная высота установки слива – 150–170 мм. Превышение этого значения может привести к неудобству при подключении сифона и снижению эффективности водоотведения. При установке акриловых или стальных ванн с регулируемыми ножками допустимо корректировать высоту в пределах от 110 до 160 мм, при этом обязательно учитывать тип сифона и диаметр отводящей трубы.
Угол уклона горизонтального участка канализационного трубопровода должен быть не менее 0,02 (2 см на 1 м длины), что напрямую влияет на требуемую высоту расположения сливного отверстия. Несоблюдение этих параметров нарушает нормативы и увеличивает риск аварийных ситуаций.
Допустимый уклон сливной трубы при подключении ванны
Для эффективного отведения сточных вод от ванны необходимо обеспечить точный уклон сливной трубы. Несоблюдение уклона приводит к застою воды, накоплению осадка и риску засоров.
Рекомендуемый нормативный уклон трубы зависит от её диаметра:
- при диаметре 40 мм – уклон 0,025 (2,5 см на 1 метр длины);
- при диаметре 50 мм – уклон 0,02 (2 см на 1 метр длины).
Уклон создаётся в направлении стояка. Нельзя превышать уклон более чем в 3 см на метр – при чрезмерном наклоне вода уходит быстрее, чем твёрдые фракции, что вызывает засоры.
Для коротких участков трубы до 1,5 м допустим минимальный уклон – 1,5 см/м, если невозможно обеспечить стандартное значение. Но при этом важно исключить горизонтальные участки без наклона.
Основные рекомендации:
- Монтаж трубы выполнять с проверкой уклона уровнем по всей длине.
- Избегать перегибов и контруклонов, особенно в местах соединений.
- Фиксировать трубу к поверхности жёстко, чтобы избежать провисаний.

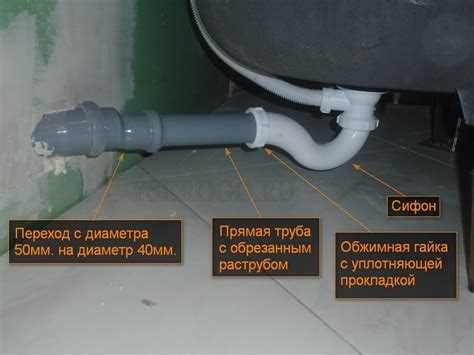

При подключении через сифон убедиться, что высота входа в трубу после сифона позволяет соблюсти нужный уклон до стояка без изгибов и переходов.
Расстояние от сливного отверстия до канализационного ввода
Оптимальное расстояние от сливного отверстия ванны до канализационного ввода не должно превышать 1,5 метра. Это обусловлено ограничением по уклону трубы, который должен составлять не менее 2–3 см на каждый погонный метр. При большей длине слива обеспечение нужного уклона становится затруднительным, что приводит к застою воды и засорам.
Если расстояние превышает 1,5 м, рекомендуется установка дополнительного ревизионного отверстия или сифонного узла с функцией прочистки. При этом внутренний диаметр трубы должен быть не менее 50 мм. Уменьшение диаметра недопустимо – это снижает пропускную способность и увеличивает риск засоров.
Размещение канализационного ввода желательно не выше 100–120 мм от уровня пола. Если ввод расположен выше, необходимо предусмотреть подиум под ванну или использовать насосные установки, обеспечивающие принудительный отвод сточных вод.
При монтаже важно исключить резкие повороты трубы. Количество углов под 90° должно быть сведено к минимуму – не более одного на участке до ввода. Оптимальный вариант – использование двух колен по 45°, что снижает гидравлическое сопротивление и облегчает отвод воды.

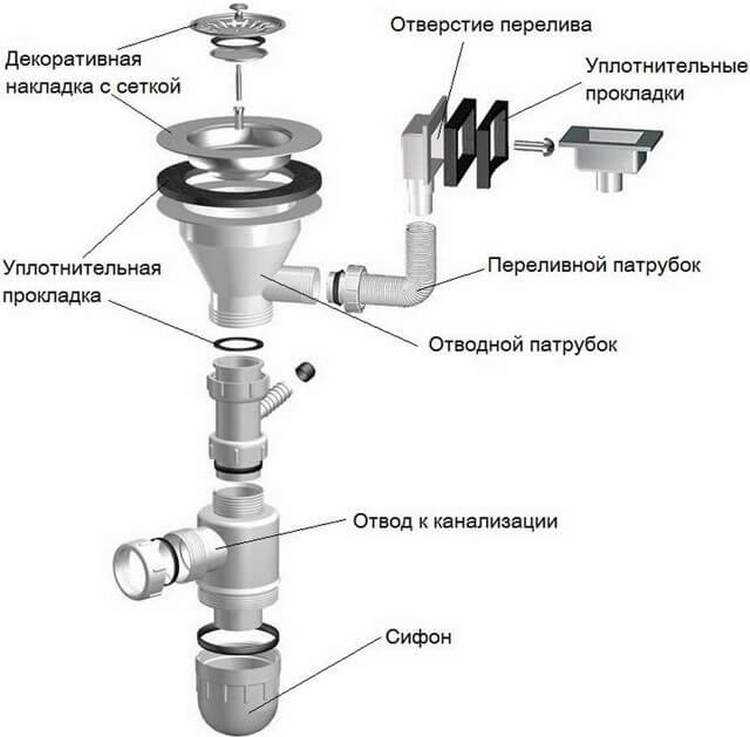

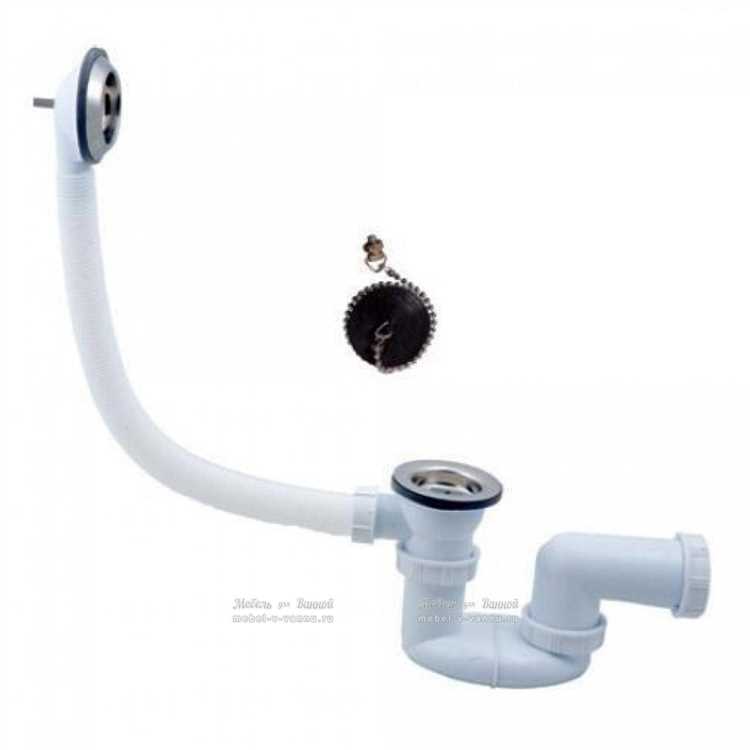

Требования к высоте установки сифона под ванной
Высота установки сливного патрубка сифона от пола должна быть в пределах 60–120 мм. Это зависит от конструкции ванны и модели сифона. Оптимальное положение – 90–100 мм, что позволяет сохранить необходимый перепад высот между ванной и канализационным входом для свободного стока воды.
Расстояние от сифона до входа в канализацию должно обеспечивать уклон трубы не менее 2 см на каждый метр длины. При меньшем уклоне возрастает риск засоров и обратного потока. Поэтому при монтаже важно заранее определить уровень выпуска канализации относительно пола и подобрать высоту сифона, обеспечивающую стабильный самотёчный слив.
Важно: при установке сифона под ванну с каркасом или декоративным экраном следует предусмотреть технический доступ к ревизионной части. Это облегчает обслуживание и предотвращает демонтаж всей конструкции при засорах.

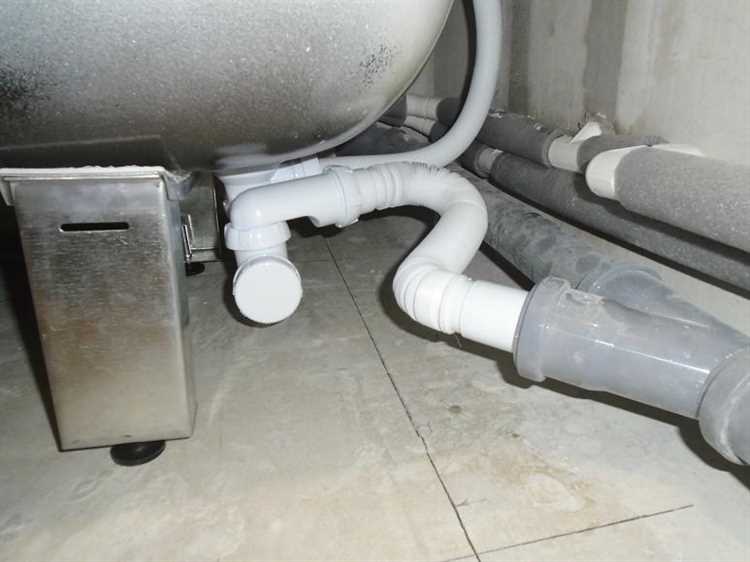

Особенности высоты слива при установке ванны на ножках
При установке ванны на ножках минимальная высота сливного отверстия над уровнем пола составляет не менее 150 мм. Это необходимо для обеспечения уклона сливной трубы, достаточного для самотечного отвода воды. Рекомендуемый уклон трубопровода – не менее 2 см на 1 метр длины.
Ножки ванны регулируются по высоте, что позволяет точно задать положение переливного и сливного патрубков. Оптимальная высота от пола до низа чаши составляет от 150 до 200 мм, что соответствует нормам СНиП и позволяет без проблем разместить сифон и гофру.
При выборе сифона следует учитывать его конструктивную высоту. Стандартные модели требуют от 80 до 100 мм от низа ванны до уровня пола. Если ванна установлена слишком низко, монтаж сифона будет невозможен без нарушения уклона слива или увеличения высоты опор.
Установка на регулируемых ножках особенно актуальна при неровном основании. В этом случае следует проконтролировать, чтобы уровень слива оставался выше уровня ввода канализационной трубы не менее чем на 50 мм для предотвращения обратного тока воды и засоров.
Перед окончательной фиксацией ванны рекомендуется подключить слив и провести пробный слив воды. Это позволяет убедиться, что высота и уклон обеспечивают быстрый отвод без застоя в трубе и сифоне.
Регламентируемые нормы при подключении слива к стояку в многоквартирном доме
Подключение слива ванны к стояку должно соответствовать требованиям СП 30.13330.2016 «Внутренний водопровод и канализация зданий». Горизонтальный участок трубы от ванны до стояка не должен превышать 3 метров без дополнительной вентиляции. При этом уклон канализационного трубопровода диаметром 50 мм должен составлять не менее 0,03 (3 см на метр).
Подключение выполняется через косой тройник под углом 45° по направлению потока, чтобы исключить обратный слив и засоры. Запрещается выполнять врезку напрямую в вертикальный стояк без переходного узла – обязательна установка ревизионного элемента с доступом для обслуживания.
Высота подключения выпуска от ванны к стояку должна обеспечивать свободный самотёк. Минимальное расстояние от нижнего края сифона до уровня оси ввода в тройник – 100 мм. Это исключает вероятность гидравлического подпора при одновременном сбросе воды с других этажей.
Установка обратного клапана допускается только в исключительных случаях при подтверждённой угрозе затопления, но не заменяет правильную организацию уклонов и высот подключения. Все соединения должны быть герметичны, выполнены с использованием уплотнительных манжет или силиконового герметика.
Вопрос-ответ:
Какая высота слива ванны считается стандартной по строительным нормам?
Согласно СНиП и рекомендациям производителей сантехники, слив ванны должен устанавливаться на высоте 10–15 см от уровня пола до нижней кромки сифона. Это обеспечивает необходимый уклон для самотечного слива воды и позволяет удобно подключить сливную систему к канализации. Конкретная высота может немного варьироваться в зависимости от конструкции ванны и особенностей пола.
Можно ли поднять слив выше нормы, если подвод канализации находится высоко?
Да, иногда допускается подъем слива выше стандартной высоты, если канализационный отвод расположен выше обычного. Однако важно сохранить минимальный уклон трубы — не менее 2–3 см на каждый метр длины — для нормального стока воды. При значительном отклонении от типовых значений рекомендуется использовать насосную систему (гидроустановку) или пересмотреть расположение сантехники.
Как влияет неправильная высота установки слива на работу ванны?
Если слив установлен слишком высоко или низко, это может привести к проблемам с отводом воды. Слишком низкое расположение может вызвать обратный ток сточных вод, особенно при переполненной канализации. Если слив слишком высок, уменьшается скорость стока, и вода может застаиваться в сифоне или трубе. Это повышает риск засоров и появления неприятного запаха.
Нужно ли учитывать высоту ножек ванны при установке слива?
Да, высота ножек напрямую влияет на положение слива. При регулировке опор следует учитывать, что сифон и сливная труба должны помещаться под ванной с достаточным пространством для монтажа и обслуживания. Обычно высота ножек выставляется так, чтобы между полом и сифоном оставалось не менее 10 см — это упрощает монтаж и предотвращает нарушения уклона.
Есть ли разница в высоте установки слива для ванн из разных материалов?
Материал ванны сам по себе не определяет высоту установки слива, но влияет на конструкцию и особенности монтажа. Например, чугунные ванны тяжелее, их чаще устанавливают стационарно, и высота их ножек обычно ограничена. Акриловые и стальные ванны легче, чаще комплектуются регулируемыми опорами, что даёт больше свободы в выборе высоты установки. Однако сам уровень слива по отношению к канализации должен оставаться в пределах нормы.
