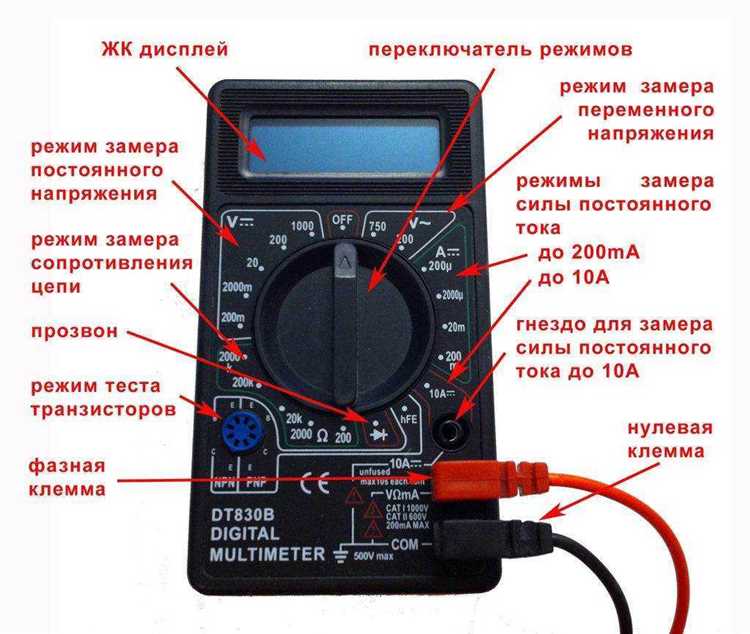

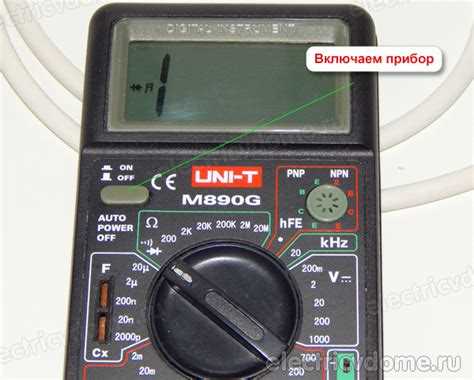

Режим прозвонки на мультиметре предназначен для проверки целостности цепи. Однако вместо ожидаемого звукового сигнала прибор иногда показывает числовые значения на экране. Это не является ошибкой – мультиметр отображает сопротивление между щупами, выраженное в омах.
Если цепь замкнута и её сопротивление близко к нулю, на дисплее может появиться значение вроде 0,3 или 0,5 Ом. Это обычное явление, связанное с внутренним сопротивлением самих щупов и контактов. При более высоком сопротивлении (например, 30–50 Ом) звук прозвонки может не сработать, но цифры отобразятся, указывая на наличие соединения с некоторым переходным сопротивлением.
В случае, если на дисплее отображаются значения в диапазоне сотен или тысяч Ом, это может свидетельствовать о загрязнении контактов, наличии паразитных соединений или остаточной проводимости в электронных компонентах. Важно понимать, что не всякое числовое значение означает короткое замыкание – для точной оценки следует учитывать контекст прозваниваемой цепи.
Рекомендация: перед началом прозвонки обнулите показания мультиметра, замкнув щупы между собой. Это позволит учесть сопротивление самих щупов и исключить его из результата. Если отображаемые цифры существенно отличаются от этого значения – возможно, в цепи присутствует дополнительное сопротивление.
Что означает появление чисел на экране мультиметра в режиме прозвонки
Режим прозвонки на мультиметре предназначен для проверки целостности цепи. В идеальных условиях, если цепь замкнута и сопротивление стремится к нулю, прибор подаёт звуковой сигнал. Однако в ряде случаев на экране вместо сигнала или вместе с ним отображаются числа. Это числовое значение указывает на измеренное сопротивление участка цепи в омах.
Если на дисплее появляются значения от 0,1 до 50 Ом, это указывает на наличие проводимости, но с определённым сопротивлением. Такая ситуация характерна, например, при тестировании длинных проводов, реле, катушек или соединений с контактным сопротивлением.
Отображение значений свыше 50–100 Ом свидетельствует о переходном сопротивлении, которое может быть вызвано окислением контактов, повреждением жил или слабым соединением. При этом звуковой сигнал может отсутствовать, даже если цепь замкнута.
Если мультиметр показывает OL (over limit) или слишком высокое значение, это означает отсутствие проводимости – цепь разомкнута или сопротивление превышает допустимый предел режима прозвонки.
Для точной оценки состояния соединений рекомендуется ориентироваться не только на наличие сигнала, но и на числовые данные. Это помогает выявить скрытые дефекты, которые не проявляются при простой прозвонке с сигналом.
Как отличить прозвонку с сопротивлением от прозвонки с коротким замыканием
При прозвонке мультиметр может показать не только звуковой сигнал, но и числовые значения на экране. Это связано с тем, что прибор измеряет сопротивление цепи. Чтобы отличить обычную прозвонку с низким сопротивлением от короткого замыкания, важно учитывать диапазон отображаемых значений и поведение прибора.
- Если сопротивление меньше 1 Ом, а зуммер срабатывает мгновенно и непрерывно – это указывает на почти нулевое сопротивление, что характерно для короткого замыкания.
- Если мультиметр показывает значения от 2 до 50 Ом, но зуммер всё равно активируется – это свидетельствует о наличии проводящего участка с некоторым сопротивлением, например, через обмотку катушки или резистор.
- Отсутствие звука при наличии чисел, превышающих 100 Ом – цепь замкнута, но сопротивление слишком велико для звукового сигнала. Это типично для цепей с нагрузкой.
Для точной оценки стоит:
- Перевести мультиметр в режим измерения сопротивления (Ом), если он это поддерживает отдельно от прозвонки.
- Проверить сопротивление вручную: значение около нуля – потенциальное короткое замыкание; значение выше 1–2 Ом – это рабочее сопротивление цепи или элемента.
- Сравнить с документацией: сопротивление может быть допустимым для конкретной схемы. Например, у дросселей или трансформаторов низкое сопротивление – это нормально.
Использовать прозвонку без анализа чисел недостаточно. Даже при наличии сигнала важно проверять, не указывает ли он на нежелательное соединение, особенно при диагностике плат и силовых цепей.
Почему при прозвонке резисторов, катушек и диодов отображаются разные значения
Разные компоненты по-разному взаимодействуют с тестовым напряжением мультиметра в режиме прозвонки. Это отражается в числовых значениях на экране прибора. Учитывая особенности каждого типа элемента, можно понять, почему показания отличаются.
При прозвонке резисторов мультиметр измеряет сопротивление, и на экране отображается значение в омах. Если номинал резистора, например, 1 кОм, прибор покажет число, близкое к 1000. Незначительные отклонения связаны с допуском, температурой или длиной проводов щупов.
Катушки индуктивности, в отличие от резисторов, имеют не только активное, но и индуктивное сопротивление. Однако в режиме прозвонки прибор учитывает в основном омическое сопротивление проволоки. Значения могут быть от единиц до сотен ом в зависимости от толщины провода и количества витков. При этом прозвонка может сопровождаться звуковым сигналом, как у обычного проводника, если сопротивление низкое.
Диоды ведут себя иначе. При подключении в прямом направлении мультиметр показывает падение напряжения на p-n переходе, обычно в пределах 0,5–0,7 В для кремниевых диодов и около 0,2–0,3 В для германиевых. В обратном направлении значение стремится к бесконечности (или отображается как «1» или «OL»), поскольку ток не проходит. Это отличие объясняется их полупроводниковой природой и направленным проводящим свойством.
Разные показания на экране объясняются физикой работы компонентов. Чтобы не ошибиться в интерпретации, важно знать, как реагирует конкретный элемент на напряжение, подаваемое в режиме прозвонки. Неверная оценка может привести к неправильной диагностике, особенно при тестировании цепей с параллельными элементами.
В каких случаях при прозвонке появляется стабильное число вместо звукового сигнала
Если при прозвонке мультиметр не подаёт звуковой сигнал, но на экране отображается стабильное числовое значение, это указывает на наличие сопротивления в цепи, превышающего пороговое значение для звуковой индикации. Большинство мультиметров издают звук при сопротивлении ниже 30–50 Ом. Если сопротивление выше, сигнал отключается, но измерение всё равно отображается числом.
Такая ситуация характерна при проверке пассивных элементов, которые не являются прямыми проводниками, но всё же обеспечивают прохождение тока. Например, у резисторов сопротивление измеряется в омах и килОмах, и при прозвонке они часто показывают стабильное значение на экране, но без звуковой индикации. Аналогично, если цепь содержит переходной контакт или загрязнённое соединение, мультиметр может зафиксировать сопротивление в пределах сотен Ом – число отобразится, но сигнал не прозвучит.
Также стабильное значение без звука возможно при проверке полупроводниковых компонентов – диодов и транзисторов. Если напряжение на щупах не превышает порог открытия перехода, прибор покажет сопротивление, но звука не будет, так как ток через PN-переход ограничен.
Наконец, при прозвонке длинных проводов или кабелей с незначительным сопротивлением (например, более 100 Ом из-за длины или коррозии) также может отображаться число без сигнала. Это говорит о частично проводящем состоянии, но не соответствует условию «почти нулевого» сопротивления, при котором включается звуковая индикация.
Что показывает мультиметр, если проводимость есть, но цепь не замкнута полностью
Если цепь обладает проводимостью, но не замкнута полностью, мультиметр в режиме прозвонки не подаёт звуковой сигнал, однако на экране отображается числовое значение. Это значение представляет собой измеренное сопротивление участка цепи, который способен проводить ток, но не обеспечивает непрерывного электрического соединения по всей длине.
Показания могут варьироваться от нескольких Ом до десятков кОм в зависимости от характера контакта, длины трассы, степени окисления и типа соединения. Например, при частично разрушенном дорожке на плате или при слабом контакте в разъёме сопротивление остаётся измеримым, но превышает порог, при котором активируется звуковой сигнал (обычно менее 50 Ом).
Если мультиметр показывает значение от 1 кОм и выше, это свидетельствует о наличии утечки или частичного контакта, но такая проводимость недостаточна для нормальной работы цепи. В таких случаях важно проверить пайки, разъёмы и участки трасс с признаками коррозии или механических повреждений.
Рекомендуется переключиться в режим измерения сопротивления, если прозвонка не даёт звука, но отображаются цифры. Это позволит точнее определить уровень сопротивления и выявить, где именно нарушена целостность цепи.
Почему цифры на дисплее мультиметра прыгают или ведут себя нестабильно
Нестабильное отображение цифр при прозвонке возникает из-за колебаний электрического сигнала в цепи. Это может быть связано с плохим контактом щупов с компонентами или разъемами, что вызывает прерывания и нестабильность измерения.
Также причиной может быть наличие паразитных сопротивлений или индуктивностей, особенно если измеряется цепь с элементами, содержащими катушки или конденсаторы. Такие компоненты влияют на постоянство сигнала, вызывая скачки значений на экране.
Влияние оказывает и качество батареи мультиметра – слабый заряд приводит к снижению стабильности показаний. Рекомендуется проверить напряжение батареи и при необходимости заменить её на новую.
Еще один фактор – помехи внешнего электромагнитного поля, например, рядом расположенные мощные источники напряжения или радиочастоты. В таких условиях мультиметр может воспринимать наводки, что выражается в скачках цифр.
Для устранения нестабильности нужно обеспечить надежный контакт щупов, очистить контактные поверхности, использовать качественные щупы с минимальным сопротивлением и избегать измерений на включенных цепях с высокочастотными импульсами без соответствующих фильтров.
Какие показания считать нормальными при прозвонке конкретных компонентов
При прозвонке резисторов нормальным считается значение, близкое к номинальному сопротивлению, указанному на корпусе или в документации. Допустимое отклонение обычно составляет до 5–10%. Если мультиметр показывает очень высокое сопротивление или бесконечность, резистор считается неисправным.
Для катушек индуктивности нормальные показания – низкое сопротивление, часто в пределах нескольких Ом. Значения свыше нескольких десятков Ом могут указывать на повреждение провода или обрыв витков. Если сопротивление близко к бесконечности, катушка разомкнута.
Диоды при прозвонке в прямом направлении показывают сопротивление порядка нескольких сотен Ом до нескольких кОм, а в обратном – очень высокое сопротивление или отсутствие проводимости (бесконечность). Если в обоих направлениях сопротивление низкое, диод поврежден коротким замыканием.
Конденсаторы в режиме прозвонки могут показывать сначала низкое сопротивление, которое постепенно растет, поскольку происходит зарядка внутренней емкости. Если сопротивление не меняется и остается низким, возможно короткое замыкание внутри.
Транзисторы проверяются прозвонкой переходов база-эмиттер и база-коллектор. В прямом направлении сопротивление низкое (несколько сотен Ом), в обратном – очень высокое или бесконечность. Значения вне этих рамок говорят о повреждении переходов.
Провода и контакты при прозвонке должны показывать минимальное сопротивление, близкое к нулю, обычно менее 1 Ом. Более высокие значения могут указывать на плохой контакт или повреждение проводника.
Определение нормы всегда зависит от конкретного компонента и условий измерения, поэтому рекомендуется сверяться с технической документацией и использовать эталонные значения для сравнения.
Вопрос-ответ:
Почему при прозвонке мультиметра на экране появляются цифры вместо привычного звукового сигнала?
В режиме прозвонки мультиметр измеряет сопротивление цепи или компонента. Если сопротивление не очень близко к нулю, прибор вместо звукового сигнала отображает цифровое значение сопротивления. Это помогает точнее оценить состояние элемента и понять, насколько цепь замкнута. Цифры означают сопротивление в омах — чем оно меньше, тем лучше контакт или проводимость.
Какие значения сопротивления считать нормальными при прозвонке резисторов и проводов?
Для проводов и контактов нормальным считается очень низкое сопротивление — обычно менее 1-2 Ом. Для резисторов нормальное значение зависит от номинала, указанного на самом компоненте. Если при прозвонке резистора на экране мультиметра отображается значение, близкое к его номиналу, это указывает на исправность. Значения, значительно отличающиеся от номинала, свидетельствуют о повреждении или неисправности.
Почему цифры на экране мультиметра могут «прыгать» или меняться при прозвонке?
Нестабильность показаний обычно связана с плохим контактом щупов или наличием окислов на поверхности проводников. Также возможны помехи из-за электромагнитного излучения рядом с прибором. Если цепь не полностью замкнута или присутствует микроскопический контакт, сопротивление может быстро меняться, что отображается скачками цифр.
Что означает, если при прозвонке катушки или диода на экране появляются разные цифровые значения?
Катушки и диоды имеют сложное сопротивление, которое меняется в зависимости от направления подачи тока и частоты измерения. При прозвонке диода мультиметр показывает падение напряжения на переходе, что выражается в цифровом значении. Для катушки значение сопротивления будет больше, чем у провода, из-за индуктивности и сопротивления обмотки. Разные цифры отражают физические особенности компонента.
Можно ли считать стабильное цифровое значение при прозвонке признаком исправности цепи без звукового сигнала?
Да, стабильное значение сопротивления свидетельствует о наличии определённого электрического сопротивления в цепи. Если оно соответствует ожидаемому диапазону для данного компонента или соединения, это указывает на исправность. Звуковой сигнал возникает только при очень низком сопротивлении (почти коротком замыкании). Цифровое значение предоставляет более точную информацию о состоянии цепи.
Почему при прозвонке на экране мультиметра появляются цифры вместо привычного звукового сигнала?
В режиме прозвонки мультиметр обычно подает звуковой сигнал, если цепь замкнута с низким сопротивлением. Однако многие современные приборы показывают числовое значение сопротивления между контактами, что позволяет получить более точную информацию. Если сопротивление достаточно низкое, мультиметр издает звук и одновременно отображает цифры, отражающие это сопротивление в омах. При более высоком сопротивлении звука может не быть, но цифры все равно будут видны. Таким образом, цифры показывают, насколько хорошо проводимость между точками, что помогает лучше оценить состояние компонентов и соединений.
