Электрическое напряжение – это физическая величина, характеризующая разность потенциалов между двумя точками электрической цепи. Оно определяет, какую работу способно совершить электрическое поле при перемещении заряда. Основной единицей измерения напряжения в Международной системе единиц (СИ) является вольт (В).
1 вольт соответствует напряжению, при котором работа в 1 джоуль совершается над зарядом в 1 кулон. Эта единица названа в честь итальянского физика Алессандро Вольта, создавшего один из первых химических источников тока – вольтов столб.
На практике используются также производные единицы: милливольт (мВ) – одна тысячная доля вольта и киловольт (кВ) – тысяча вольт. Например, напряжение батарейки типа AA составляет около 1,5 В, розетки в жилых домах – 220 В, а на линиях электропередач – от 6 кВ до 750 кВ в зависимости от уровня.
Для измерения напряжения применяются приборы, называемые вольтметрами. В лабораторных условиях чаще всего используют цифровые мультиметры, позволяющие с высокой точностью определить уровень напряжения постоянного и переменного тока. В промышленности и на подстанциях применяются щитовые приборы и высоковольтные измерительные трансформаторы.
При работе с электрическими устройствами важно учитывать, что превышение допустимого напряжения может привести к выходу оборудования из строя или даже поражению электрическим током. Поэтому всегда проверяйте технические характеристики приборов и используйте соответствующие средства измерения.
Что такое вольт и как он связан с напряжением
Формально, 1 В = 1 Дж / 1 Кл. Это означает, что если на участке цепи разность потенциалов составляет один вольт, то при прохождении одного кулона электрического заряда будет выполнена работа в один джоуль. Таким образом, вольт напрямую отражает энергетическую характеристику электрического тока.
Электрическое напряжение между двумя точками можно измерить с помощью вольтметра, подключаемого параллельно к элементу цепи. В бытовых электросетях напряжение обычно составляет 220 В (в Европе) или 110 В (в США), что означает разницу потенциалов между фазой и нулем сети.
На практике знание точного значения напряжения необходимо при подборе источников питания, расчёте сопротивления и мощности. Например, при использовании аккумуляторов с номиналом 12 В важно учитывать, что подключаемое оборудование должно быть рассчитано именно на такое напряжение, иначе возможны сбои или повреждения компонентов.
Почему напряжение измеряют именно в вольтах
Единица измерения электрического напряжения – вольт – названа в честь итальянского физика Алессандро Вольта, разработавшего первый химический источник постоянного тока в 1800 году. Его вклад в понимание природы электричества стал основой для введения вольта как стандарта в международной системе единиц (СИ).
Определение одного вольта основано на физически воспроизводимых величинах. Согласно современной системе СИ, 1 вольт – это электрическое напряжение, при котором мощность в 1 ватт выделяется при прохождении тока силой 1 ампер. Такое определение напрямую связывает вольт с ампером и ваттом – другими базовыми единицами, что обеспечивает точность и согласованность измерений.
Использование вольта позволяет однозначно описывать работу электрических систем: от микроэлектроники с уровнями в милливольтах до высоковольтных линий электропередачи с десятками киловольт. Это упрощает калибровку приборов, расчет потерь энергии и выбор изоляции в инженерных задачах.
Альтернативные единицы – например, эрг на кулон или джоуль на кулон – теоретически возможны, но не применяются из-за их неудобства в практике и несоответствия международным стандартам. Вольт стал универсальной единицей благодаря точной воспроизводимости, физической обоснованности и широкому применению в науке и промышленности.
Какие приборы используются для измерения напряжения

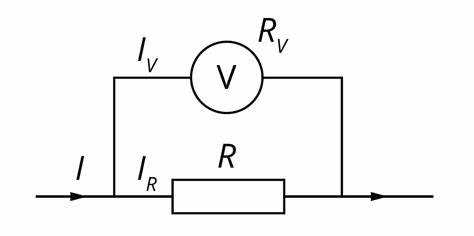

Для измерения электрического напряжения применяются специализированные приборы, обеспечивающие точность и безопасность в разных условиях. Основным устройством считается вольтметр. Он подключается параллельно участку цепи и показывает разность потенциалов между двумя точками. Вольтметры бывают аналоговыми и цифровыми. Аналоговые оснащены стрелочной шкалой, но постепенно вытесняются цифровыми моделями благодаря более высокой точности и устойчивости к помехам.
Цифровые мультиметры – универсальные приборы, которые измеряют не только напряжение, но и ток, сопротивление и другие параметры. Для замеров напряжения необходимо выбрать соответствующий режим (DCV для постоянного и ACV для переменного тока) и правильно установить щупы: черный – в общий разъем, красный – в разъем измерения напряжения.
В условиях промышленности и высоковольтных систем применяются разрядные вольтметры и высоковольтные пробники, рассчитанные на безопасную работу с напряжением до сотен киловольт. Они часто используются совместно с осциллографами, которые дают возможность визуализировать форму сигнала в режиме реального времени.
Для дистанционного контроля напряжения в труднодоступных или опасных зонах используются датчики напряжения с беспроводной передачей данных, интегрированные в автоматизированные системы управления. Это особенно актуально в энергетике и на объектах с повышенными требованиями к безопасности.
При выборе прибора важно учитывать тип измеряемого напряжения (переменное или постоянное), диапазон значений, а также наличие сертификатов соответствия стандартам электробезопасности.
Как правильно пользоваться вольтметром на практике
Для точного измерения электрического напряжения необходимо соблюдать несколько ключевых правил работы с вольтметром. Нарушение этих правил может привести к ошибочным данным или повреждению прибора.
- Перед подключением убедитесь, что вольтметр предназначен для измерения постоянного (DC) или переменного (AC) напряжения, соответствующего исследуемой цепи.
- Установите правильный диапазон измерения. Если напряжение неизвестно, начните с максимального доступного диапазона и постепенно уменьшайте его для повышения точности.
- Подключайте щупы параллельно участку цепи, напряжение на котором нужно измерить. Красный щуп соединяется с точкой более высокого потенциала, черный – с точкой меньшего потенциала или землей.
- Избегайте касания металлических частей щупов руками – это может исказить результат и создать риск поражения током.
- На цифровых вольтметрах после подключения следите за стабильностью показаний. Если значение «прыгает» или отображается «OL» (перегрузка), измените диапазон измерения.
При работе с бытовыми приборами напряжение сети составляет 220 В (переменное). В этом случае необходимо установить вольтметр в режим AC и выбрать диапазон, превышающий 220 В, например 600 В. При измерении напряжения батарейки (например, 1,5 В или 9 В) прибор переводят в режим DC и устанавливают диапазон 20 В или менее.
После завершения измерений отключите щупы от цепи, затем переведите прибор в нейтральное положение или выключите его. Храните вольтметр в сухом месте, избегая механических воздействий.
Соблюдение этих рекомендаций обеспечивает точные и безопасные измерения как в быту, так и в профессиональной электротехнике.
Чем отличается постоянное и переменное напряжение при измерениях
Переменное напряжение (AC) изменяет свою полярность с заданной частотой (в бытовых сетях – 50 Гц). При его измерении прибор переключается в режим ACV (обозначается как “~” или “AC”). Щупы можно подключать в любом порядке, поскольку прибор измеряет амплитуду вне зависимости от полярности. При этом важно учитывать, что бытовые мультиметры измеряют среднеквадратичное значение, а не пиковое, и этот показатель указывается в вольтах RMS.
Для точных измерений переменного напряжения, особенно если сигнал не синусоидальный, следует использовать мультиметры с функцией True RMS, так как стандартные модели дают ошибки при несинусоидальных формах.
Также необходимо учитывать диапазон измерений: при слишком высоком напряжении возможен выход прибора из строя, а при слишком малом – потеря точности. Переключение диапазонов вручную предпочтительнее, если важна высокая точность измерения.
При работе с переменным напряжением дополнительно следует учитывать электробезопасность: наличие открытых токоведущих частей, отсутствие гальванической развязки, возможность пробоя изоляции. Поэтому измерения такого рода всегда требуют соблюдения строгих мер предосторожности и применения сертифицированных приборов.
Как интерпретировать показания измерительных приборов

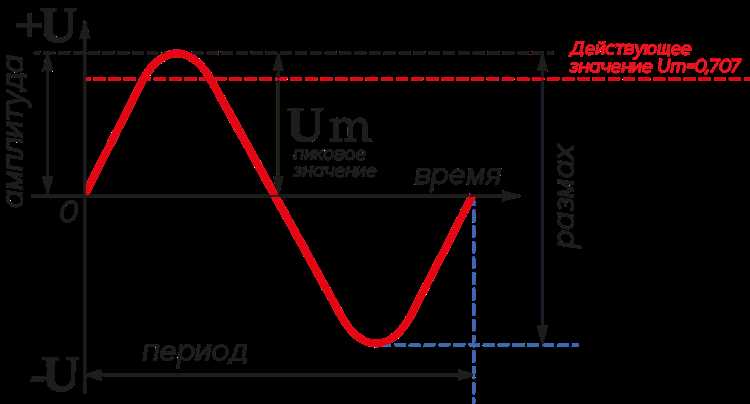

При измерении переменного напряжения нужно обращать внимание на тип прибора: среднеквадратичное (эффективное) значение напряжения используется для оценки мощности нагрузки. Если прибор измеряет амплитудное значение, необходимо преобразовать результат для получения реального эффективного напряжения (например, делением амплитуды на √2 для синусоидальных сигналов).
Точность прибора определяется классом точности, который указывает максимально допустимую погрешность. Для бытовых цифровых мультиметров класс точности обычно составляет 0,5–1%. Погрешность увеличивается при измерениях на границе диапазона прибора, поэтому рекомендуется выбирать максимально подходящий по диапазону режим.
При работе с высокими напряжениями стоит учитывать влияние паразитных емкостей и помех, которые могут искажать показания. Использование экранированных проводов и правильное заземление снижает эти эффекты.
Для надежной интерпретации результатов измерений нужно учитывать температурный режим прибора, так как изменение температуры может влиять на его внутренние компоненты и точность.
Регулярная проверка и калибровка измерительных приборов обязательна для сохранения корректности показаний. Несвоевременная калибровка приводит к систематическим ошибкам, что особенно критично при технических расчетах и диагностике.
Какие единицы измерения напряжения применяются в разных странах
Несмотря на единую базовую единицу, в ряде стран и отраслей применяются дополнительные обозначения и префиксы для удобства измерений и передачи информации. Например, в США и Канаде широко используется обозначение кВ (киловольт) при описании высоковольтных линий электропередач, а также мВ (милливольт) в электронных схемах для малых напряжений.
В европейских странах, включая Россию, также придерживаются вольта, но часто в бытовой электросети указывают номинальные напряжения в вольтах с точностью до единиц – 220 В или 230 В. В Японии напряжение бытовой сети обычно обозначается как 100 В, что отражает местные стандарты и требования.
В промышленности и энергетике распространено использование единиц с приставками, отражающими масштаб напряжения: мкВ (микровольт) для измерений очень малых потенциалов, кВ (киловольт) и даже МВ (мегавольт) для сверхвысоких напряжений в линиях электропередач и оборудовании.
Некоторые страны используют собственные стандарты обозначения, но в международных документах и технической литературе всегда приводится напряжение в вольтах, что облегчает обмен данными и техническое сотрудничество.
Рекомендуется при работе с технической документацией обращать внимание на используемые единицы и префиксы, чтобы избежать ошибок в расчетах и монтаже оборудования.
Вопрос-ответ:
Почему для измерения напряжения используется именно вольт, а не какая-то другая единица?
Вольт — это стандартная единица измерения электрического напряжения, которая была установлена в международной системе СИ. Она отражает разность потенциалов, при которой работа по перемещению электрического заряда равна одному джоулю на кулон. Использование вольта позволяет унифицировать измерения и сравнивать результаты по всему миру без путаницы с другими величинами.
Можно ли измерять напряжение в других единицах, кроме вольт?
Теоретически напряжение можно выразить через другие единицы, например, через энергетические величины на единицу заряда, но практически и в технической документации применяется только вольт. В некоторых устаревших системах или в научных экспериментах могут использоваться специальные единицы, но они не получили широкого применения.
Как приборы для измерения напряжения преобразуют физический сигнал в показания в вольтах?
Измерительные приборы фиксируют разность электрического потенциала между двумя точками и преобразуют ее в числовое значение. В цифровых мультиметрах этот процесс происходит через аналого-цифровой преобразователь, который интерпретирует напряжение в цифровом формате. Аналоговые приборы используют стрелочные или цифровые шкалы, градуированные в вольтах, для отображения значения.
Почему напряжение важно измерять именно в определённых точках электрической цепи?
Напряжение — это разность потенциалов между двумя точками. Измерение в произвольной точке не имеет смысла без выбора второй точки отсчёта. Правильный выбор точек позволяет оценить состояние и работу конкретного участка цепи, выявить неисправности или контролировать подачу энергии.
Какие факторы могут влиять на точность измерения напряжения в вольтах?
Точность зависит от качества и типа прибора, условий измерения (например, наличие электромагнитных помех), правильности подключения и калибровки. Низкое качество контактов, старые батареи в измерительных устройствах и неправильный выбор диапазона измерений также могут приводить к погрешностям.
Почему для измерения напряжения используют именно вольты, а не другие единицы?
Вольт — это международно принятая единица измерения электрического напряжения, которая появилась в честь ученого Алессандро Вольта, одного из основателей электротехники. Эта единица позволяет количественно определить разницу потенциалов между двумя точками электрической цепи. Использование вольта обеспечивает единообразие и удобство в технических расчетах и экспериментах, так как в разных странах и отраслях принята именно эта мера для измерения электрических параметров.
Как правильно измерять напряжение с помощью приборов, чтобы получить точный результат?
Для получения точного значения напряжения необходимо использовать подходящий измерительный прибор, например, вольтметр. При этом прибор должен быть подключен параллельно к исследуемому участку цепи, чтобы не влиять на работу схемы. Важно учитывать диапазон измерения прибора, чтобы он соответствовал ожидаемому уровню напряжения — при слишком большом или слишком маленьком диапазоне погрешность возрастет. Также следует избегать повреждений щупов и следить за правильной полярностью подключения, особенно при работе с постоянным током. При измерениях в цепях с переменным током нужно выбирать прибор с соответствующими настройками для корректной регистрации значений.
