Независимый расцепитель – устройство, предназначенное для дистанционного отключения автоматического выключателя вне зависимости от состояния электрической цепи. Его основная задача – обеспечить быстрое и надежное отключение при внешних командах или аварийных условиях, не связанных с токовыми перегрузками или короткими замыканиями.
Применение независимого расцепителя особенно важно в сложных распределительных сетях и автоматизированных системах управления электрооборудованием, где требуется разделение функционала защиты и оперативного управления. Устройство может быть подключено к различным источникам управления, включая релейные системы, кнопочные посты или системы дистанционного контроля.
Установка независимого расцепителя позволяет повысить безопасность эксплуатации и ускорить реакцию на аварийные ситуации, минимизируя время отключения и снижая риск повреждения оборудования. При выборе расцепителя важно учитывать его совместимость с конкретной моделью автоматического выключателя и параметры цепи управления.
Как независимый расцепитель повышает безопасность электросети
Независимый расцепитель (НР) обеспечивает разрыв цепи автоматического выключателя по внешнему управляющему сигналу, что значительно расширяет возможности защиты электросети. В отличие от встроенных тепловых или токовых расцепителей, НР действует независимо от текущего режима работы устройства и состояния нагрузки.
- Удалённое отключение при аварийных ситуациях: НР позволяет дистанционно отключить автоматический выключатель при возникновении опасных условий, таких как аварийные токи или короткие замыкания на смежных участках сети.
- Интеграция с системами автоматизации и защиты: Благодаря совместимости с внешними системами мониторинга, НР ускоряет реакцию на аварии, снижая риск повреждения оборудования и пожара.
- Минимизация времени отключения: Быстрый разрыв цепи позволяет предотвратить распространение аварийного состояния по сети, что важно для защиты как оборудования, так и персонала.
- Контроль изоляции и заземления: Использование НР в сочетании с другими защитными устройствами обеспечивает селективность отключения и предотвращает ложные срабатывания.
Рекомендуется применять независимые расцепители в сложных электрических сетях с высокими требованиями к безопасности и надёжности, особенно там, где требуется интеграция с системами автоматического управления и аварийной сигнализации.
Правильный подбор и настройка НР должны учитывать номинальные параметры автоматического выключателя и особенности электросети для предотвращения некорректного срабатывания и обеспечения максимальной эффективности защиты.
Роль независимого расцепителя при перегрузках и коротких замыканиях
Независимый расцепитель предназначен для отключения автоматического выключателя при возникновении аварийных токов, не связанных напрямую с нагрузкой, а именно при перегрузках и коротких замыканиях. Он реагирует на ток, превышающий установленный порог, независимо от положения основного рычага управления.
При перегрузках, когда ток превышает номинальное значение на 10-20% и сохраняется длительное время, независимый расцепитель обеспечивает своевременное отключение цепи, предотвращая перегрев и повреждение кабелей и оборудования. Обычно настройка срабатывания находится в диапазоне от 1,1 до 1,3 номинального тока автоматического выключателя.
В случае короткого замыкания ток возрастает мгновенно в несколько раз выше номинала. Независимый расцепитель фиксирует этот резкий скачок и отключает выключатель за доли секунды – от 0,1 до 0,3 секунды, что снижает риск возгорания и минимизирует повреждения электроустановки.
Использование независимого расцепителя особенно актуально в распределительных сетях с несколькими источниками питания и высоким уровнем коммутационной нагрузки. В таких условиях он предотвращает ложные срабатывания и позволяет обеспечить селективность отключения, оставляя в работе неповреждённые участки сети.
Для корректной работы важно правильно подобрать параметры срабатывания расцепителя с учётом характеристик автомата и расчетных токов аварий. Неправильная настройка может привести либо к запаздывающему отключению с риском повреждений, либо к преждевременному отключению без реальной необходимости.

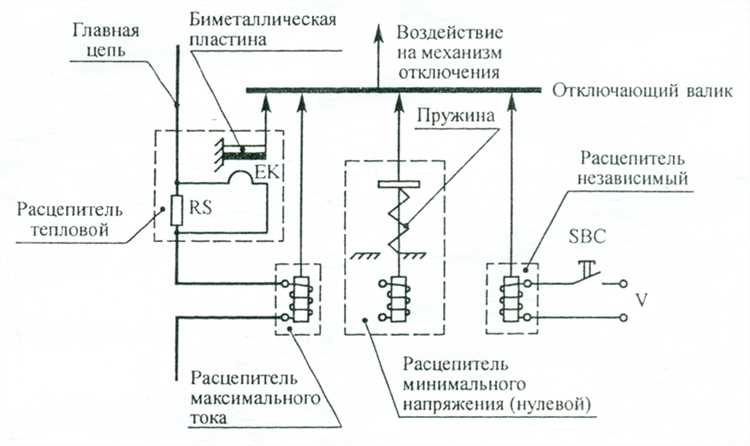

Принцип работы независимого расцепителя в автоматических выключателях
Независимый расцепитель представляет собой дополнительный электромагнитный или электронный механизм, встроенный в автоматический выключатель и предназначенный для отключения цепи при внешнем воздействии. В отличие от тепловых или магнитных расцепителей, срабатывающих на токи перегрузки или короткого замыкания в защищаемой цепи, независимый расцепитель активируется сигналом управления, поступающим из внешних защитных или контрольных устройств.
При подаче управляющего сигнала на катушку расцепителя возникает электромагнитное поле, которое механически воздействует на затвор автоматического выключателя, инициируя его размыкание. Время срабатывания определяется конструктивными особенностями расцепителя и обычно не превышает доли секунды, что обеспечивает оперативное отключение цепи независимо от протекающего в ней тока.
Использование независимого расцепителя позволяет реализовать дистанционное управление отключением, интеграцию с системами автоматической защиты, такими как релейная защита, а также синхронизацию работы нескольких выключателей в сложных электроустановках. При этом напряжение питания катушки расцепителя должно строго соответствовать техническим требованиям конкретного типа выключателя для предотвращения ложных срабатываний или отказов.
Рекомендуется проверять исправность независимого расцепителя путем тестовых срабатываний в рамках планового обслуживания электроустановок. Монтаж и подключение расцепителя должны выполняться с учетом требований по изоляции, герметичности и минимизации электромагнитных помех, чтобы гарантировать стабильную работу и безопасность эксплуатации.
Совместимость независимого расцепителя с различными типами автоматов
Независимый расцепитель интегрируется преимущественно с автоматическими выключателями серии типовых конструкций, имеющих встроенные точки подключения для внешних устройств. Чаще всего это модульные автоматические выключатели на DIN-рейку, применяемые в промышленных и бытовых электроустановках.
Для автоматов серии ВА и ВА-51 совместимость обеспечивается за счёт стандартного разъёма под независимый расцепитель и соответствующего механизма срабатывания. При монтаже важно учитывать номинальный ток автомата и характеристики расцепителя, чтобы обеспечить корректное отключение при заданных условиях.
Старые модели автоматов, выпускавшиеся без возможности подключения внешних расцепителей, не поддерживают использование независимого расцепителя без модернизации или замены корпуса выключателя. В таких случаях необходимо использовать специализированные модификации или аналогичные устройства с поддержкой внешних расцепителей.
При работе с автоматами разных производителей следует сверять техническую документацию на предмет совместимости контактов расцепителя и их электрических параметров, таких как напряжение управления и ток срабатывания. Несоответствие этих параметров приводит к неправильной работе или повреждению устройства.
Для автоматов с электронной защитой (электронные расцепители) независимые расцепители применяются ограниченно и требуют адаптации интерфейса, так как встроенные цифровые модули имеют собственные алгоритмы отключения и не всегда поддерживают внешние сигналы напрямую.
Рекомендуется использовать независимые расцепители, сертифицированные для конкретных моделей автоматов, что гарантирует сохранение заводских характеристик безопасности и функциональности. При проектировании электрощитов следует учитывать тип автомата и специфику применения расцепителя для обеспечения максимальной надежности.

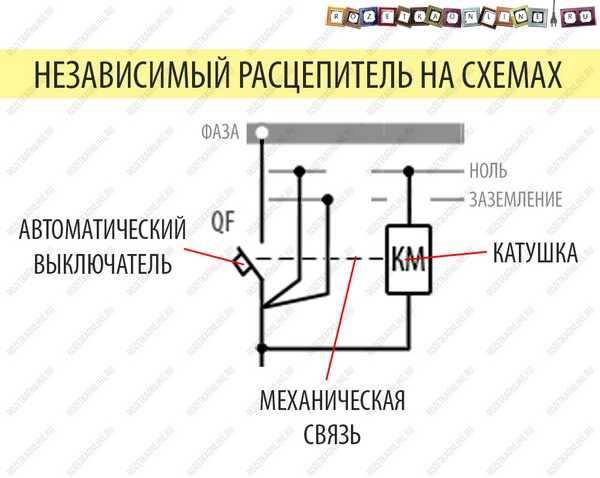

Установка и подключение независимого расцепителя к автоматическому выключателю
Независимый расцепитель монтируется непосредственно на корпус автоматического выключателя или в специальный корпус рядом с ним. Для корректной работы необходимо соблюдать технические требования производителя выключателя и расцепителя.
Основные этапы установки и подключения:
- Выбор расцепителя с характеристиками, совместимыми с моделью автоматического выключателя (по номинальному току, напряжению и типу коммутации).
- Отключение питания и проверка отсутствия напряжения на рабочем участке цепи.
- Фиксация расцепителя на монтажной панели или корпусе выключателя с помощью заводских креплений или винтов, обеспечивающих надежную механическую фиксацию.
- Подключение управляющего кабеля от внешнего источника сигнала к клеммам расцепителя согласно схеме производителя, учитывая полярность и тип сигнала (контактное или напряжение).
- Проверка качества контактов и плотности соединений для предотвращения повышенного сопротивления и нагрева.
- Тестирование работы независимого расцепителя: подача управляющего сигнала должна вызывать срабатывание выключателя.
Рекомендации по монтажу:
- Использовать провод сечением не менее 1,5 мм² для подключения расцепителя, чтобы исключить падение напряжения.
- Размещать кабели питания и управляющие кабели отдельно для минимизации электромагнитных помех.
- Обеспечивать доступность расцепителя для обслуживания и диагностики без демонтажа основного выключателя.
- Использовать дополнительные защитные устройства (предохранители или автоматические выключатели) на цепи управления для повышения надежности.
- Следить за соблюдением температуры окружающей среды, так как перегрев может повлиять на работоспособность расцепителя.
Правильное подключение и монтаж независимого расцепителя гарантируют своевременное отключение питания при внешних аварийных сигналах, что повышает безопасность и надежность электросети.
Примеры ситуаций, когда срабатывает независимый расцепитель
Независимый расцепитель активируется при внешних воздействиях на электросеть, не связанных напрямую с внутренними перегрузками автомата. Например, при аварийном отключении удалённого оборудования, когда подается команда на отключение через цепь управления, расцепитель отключает автомат, обеспечивая безопасность и предотвращая повреждение.
При возникновении короткого замыкания в другой части сети, контролируемой тем же распределительным щитом, независимый расцепитель может инициировать отключение автомата, даже если ток через него не превышает номинальный. Это позволяет локализовать аварийную зону и снизить риск дальнейших повреждений.
В случае сбоя защитного реле или сигнализации, подающей команду на отключение, независимый расцепитель отключает автомат, обеспечивая надёжную реакцию на неисправность, не дожидаясь срабатывания теплового или магнитного расцепителя.
При выполнении технического обслуживания и необходимости удалённого отключения цепей через внешние управляющие устройства, независимый расцепитель обеспечивает быстрый разрыв питания, что особенно важно на промышленных объектах с высоким уровнем автоматизации.

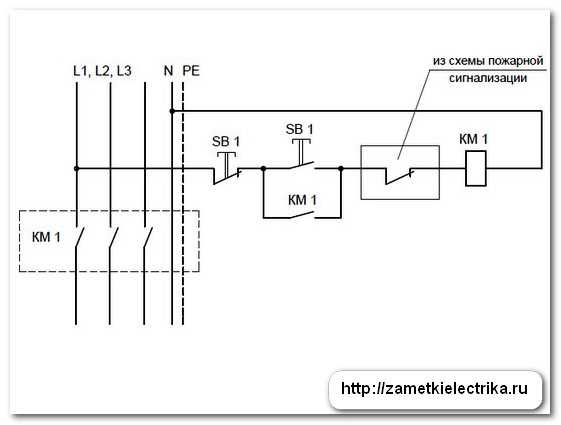

При срабатывании систем аварийного отключения, таких как пожарные датчики или системы безопасности здания, независимый расцепитель отключает автоматические выключатели для предотвращения распространения пожара и обеспечения безопасности персонала.

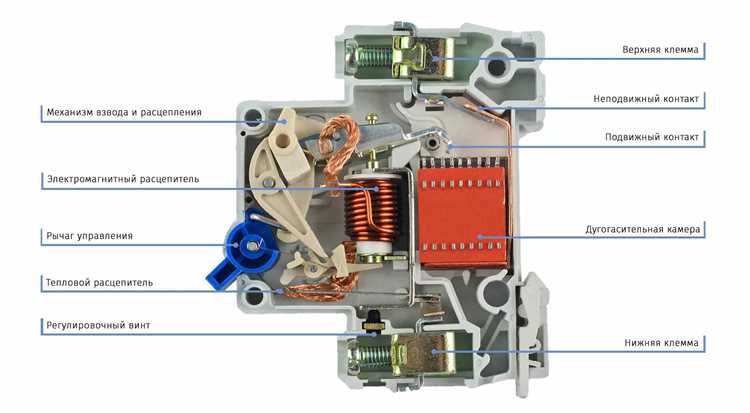

Отличия независимого расцепителя от теплового и магнитного расцепителей
Независимый расцепитель (НР) предназначен для отключения автоматического выключателя по сигналам внешних систем управления или защиты и не зависит от тока нагрузки. В отличие от теплового и магнитного расцепителей, он не реагирует на перегрузки или короткие замыкания в цепи.
Тепловой расцепитель реагирует на длительное превышение номинального тока, реализуя защиту от перегрузок за счет нагрева биметаллической пластины. Его срабатывание происходит с задержкой, пропорциональной уровню перегрузки.
Магнитный расцепитель срабатывает мгновенно при резком увеличении тока, характерном для коротких замыканий, обеспечивая оперативную защиту. Его принцип действия основан на электромагнитном воздействии катушки на механизм отключения.
Независимый расцепитель не имеет встроенных элементов, чувствительных к току нагрузки, а его активация происходит через внешнее управляющее напряжение, что позволяет использовать его для дистанционного отключения или включения автоматического выключателя.
Рассмотрим основные характеристики и назначение в таблице:
| Тип расцепителя | Принцип срабатывания | Цель использования | Зависимость от тока нагрузки | Время срабатывания |
|---|---|---|---|---|
| Независимый | Внешний управляющий сигнал (напряжение) | Дистанционное отключение/включение, аварийные команды | Отсутствует | Мгновенное при подаче сигнала |
| Тепловой | Нагрев биметаллической пластины при перегрузке | Защита от длительной перегрузки | Прямая зависимость | Задержка (секунды – минуты) |
| Магнитный | Электромагнитное воздействие при коротком замыкании | Защита от коротких замыканий | Прямая зависимость | Мгновенное (миллисекунды) |
Рекомендуется применять независимый расцепитель в схемах, где требуется внешнее дистанционное управление или связь с системой автоматизации. Тепловой и магнитный расцепители должны оставаться основными средствами токовой защиты, обеспечивающими надежное реагирование на аварийные токовые нагрузки.
Вопрос-ответ:
Для чего конкретно применяется независимый расцепитель в автоматическом выключателе?
Независимый расцепитель предназначен для отключения автоматического выключателя по сигналу, полученному извне цепи нагрузки, то есть он реагирует на отдельные команды, не связанные с током нагрузки. Это позволяет обеспечить дополнительный уровень защиты, например, от аварийных ситуаций или вмешательства систем управления, независимо от перегрузок или коротких замыканий в защищаемой цепи.
Чем независимый расцепитель отличается от теплового и магнитного расцепителей, встроенных в автомат?
Встроенные тепловой и магнитный расцепители реагируют на параметры тока, проходящего через автоматический выключатель — тепловой на перегрузку, магнитный — на короткое замыкание. Независимый расцепитель не зависит от тока нагрузки и срабатывает только при внешнем воздействии, например, при получении управляющего сигнала от системы автоматизации или защиты. Это расширяет возможности управления и безопасности.
Как подключается независимый расцепитель к автоматическому выключателю и какие требования нужно соблюдать при монтаже?
Независимый расцепитель подключается к автомату через специальные клеммы, предназначенные для внешних устройств управления. При монтаже важно соблюдать полярность подключения и обеспечить правильное напряжение питания расцепителя согласно техническим характеристикам. Также необходимо учитывать условия эксплуатации — уровень напряжения в сети, возможность внешних помех и обеспечение надежного контакта, чтобы избежать ложных срабатываний или отказов.
В каких ситуациях использование независимого расцепителя повышает безопасность электросети?
Независимый расцепитель применяется в случаях, когда требуется дистанционное или автоматическое отключение питания без ожидания превышения токовых параметров. Например, при авариях, когда нужно быстро разорвать цепь по сигналу централизованной системы управления, или при техническом обслуживании, чтобы обеспечить надежное отключение нагрузки. Он также полезен для интеграции с защитой от коротких замыканий в распределительных сетях, где требуется высокая скорость и точность отключения.
Можно ли использовать независимый расцепитель с любыми типами автоматических выключателей?
Не все автоматические выключатели поддерживают подключение независимого расцепителя — это зависит от конструкции и производителя. Обычно такой расцепитель устанавливается на аппараты определённых серий или моделей, специально оснащённых клеммами для внешних устройств. Перед установкой необходимо проверить техническую документацию автомата и выбрать совместимое устройство, чтобы обеспечить корректную работу системы защиты.
Для чего необходим независимый расцепитель в автоматическом выключателе?
Независимый расцепитель служит для дистанционного отключения автоматического выключателя при возникновении аварийных или эксплуатационных ситуаций. Его работа не связана с токами нагрузки или короткого замыкания, а основана на внешних командах или сигналах. Благодаря этому возможно отключить цепь удаленно, например, при аварии, перегрузке, пожаре или для технического обслуживания, обеспечивая дополнительный уровень безопасности и управления электросетью.
Как влияет наличие независимого расцепителя на безопасность и надежность электрической системы?
Наличие независимого расцепителя расширяет возможности контроля над автоматическим выключателем, позволяя своевременно разъединить цепь вне зависимости от токовых параметров. Это снижает риск аварийных ситуаций, предотвращает повреждение оборудования и минимизирует угрозы для персонала. Кроме того, возможность дистанционного отключения способствует оперативному реагированию на опасные условия, что повышает общую надежность работы электроустановки и способствует сохранению электробезопасности.
