Нивелир оптический для чего нужен

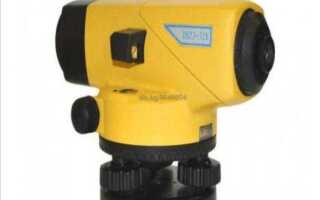

Оптический нивелир – это геодезический прибор, предназначенный для определения разности высот между точками земной поверхности с высокой точностью. Он широко используется в строительстве, дорожных работах, при прокладке инженерных коммуникаций и в кадастровых измерениях. Принцип действия прибора основан на визуальном наблюдении горизонтального луча, проецируемого через зрительную трубу с установленной внутри системой линз и компенсатора.

В отличие от лазерных аналогов, оптические нивелиры сохраняют высокую точность в условиях яркого освещения и не требуют источника питания. Например, модели с точностью 1,5 мм на 1 км двойного хода позволяют использовать их для построения фундаментных оснований и выравнивания опалубки. Для работы необходим штатив, нивелирная рейка и оператор, способный правильно наводить и считывать показания.

На практике оптический нивелир незаменим при проектировании дренажных систем, разбивке котлованов, контроле осадки конструкций. При регулярной поверке и правильной настройке он обеспечивает стабильный результат даже в условиях вибраций и небольших перепадов температуры. Рекомендуется проводить калибровку прибора каждые 6 месяцев или после транспортировки на большие расстояния.

Выбор модели должен учитывать дальность визирования, наличие автоматического компенсатора и кратность увеличения. Для большинства строительных задач подходят нивелиры с увеличением 24–32 крат и дальностью до 100 м при естественном освещении. Более мощные модели применяются в топографической съемке и инженерной геодезии на открытой местности.

Как определить горизонтальный уровень с помощью оптического нивелира

Установите нивелир на штатив с помощью трёхцентрированного винта. Регулируйте положение прибора винтами основания до точного совмещения пузырька с центром круглого уровня. После этого компенсатор автоматически выровняет визирную ось по горизонтали.

Расположите нивелирную рейку строго вертикально на первой измеряемой точке. Наведите зрительную трубу на рейку и отрегулируйте резкость изображения, используя кольцо фокусировки. Совместите горизонтальную нить сетки с делениями на рейке.

Зафиксируйте отсчёт по горизонтальной нити. Переместите трубу на вторую точку и произведите аналогичное измерение. Разность между отсчётами укажет перепад высот. При равных значениях уровень между точками считается горизонтальным.

Для подтверждения точности поверните трубу на 180°, повторно наведите на первую точку и сравните полученные данные. Несовпадение более 1–2 мм на расстоянии до 50 м указывает на необходимость повторной юстировки прибора.

Измерения проводите на твёрдом основании, избегая вибраций и перегрева оборудования от солнечного излучения. Рейку удерживайте строго вертикально, контролируя положение с помощью встроенного уровня или отвеса.

Что входит в комплект оптического нивелира и зачем нужны эти элементы

Комплект оптического нивелира формируется с учетом требований точности и условий эксплуатации. Каждый элемент выполняет конкретную функцию, обеспечивая полноценную работу прибора в полевых условиях.

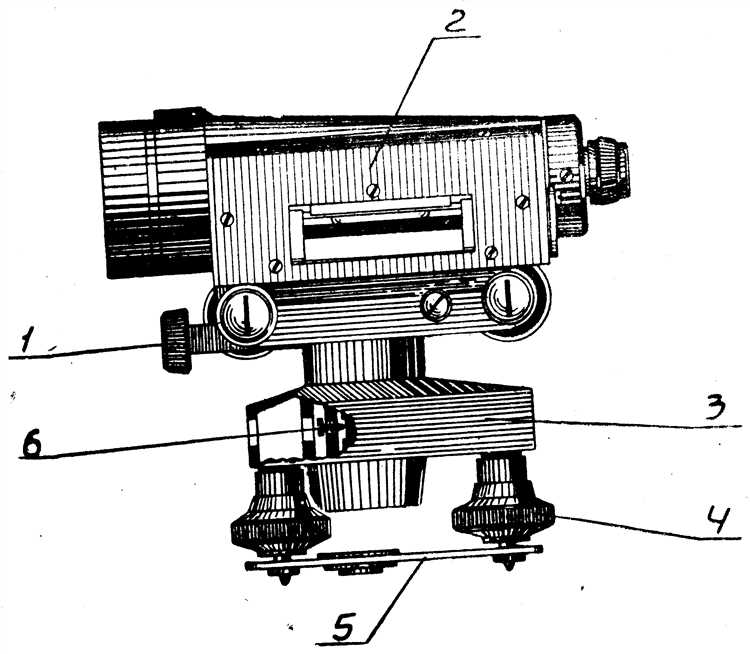

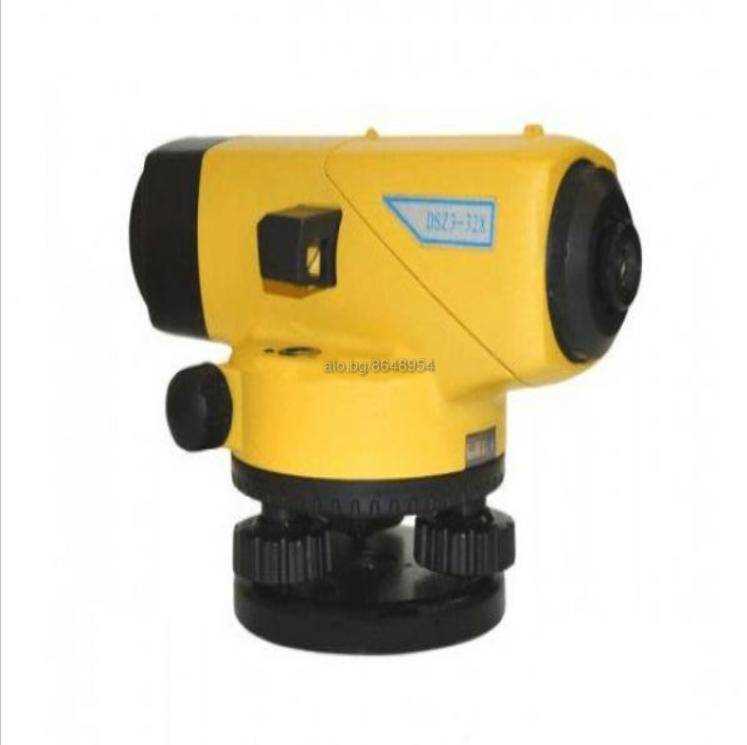

• Оптический нивелир – основной прибор, обеспечивающий визирование и измерение превышений. Имеет встроенный компенсатор для автоматического выравнивания линии визирования.

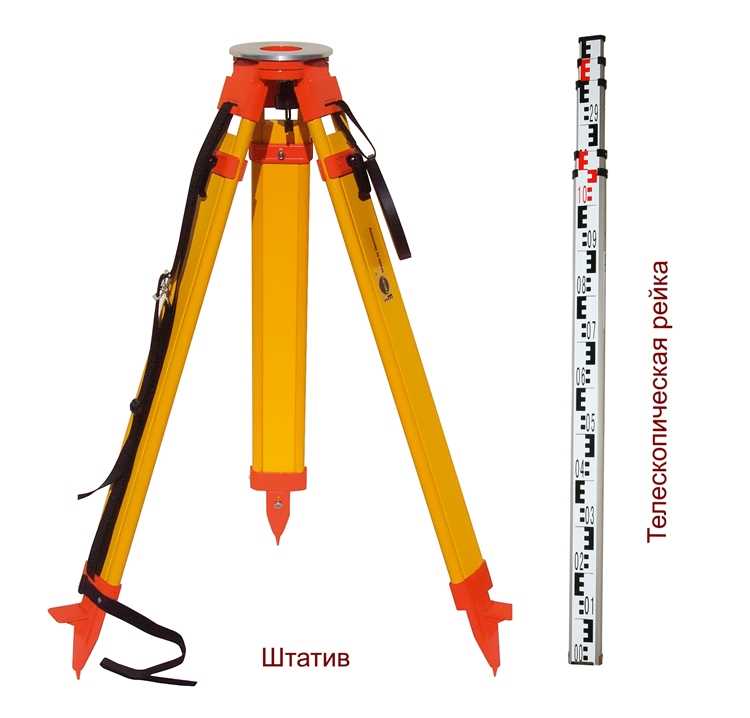

• Штатив – используется для установки прибора на необходимую высоту и фиксации в стабильном положении. Обычно выполнен из алюминия или дерева с телескопическими ножками и винтовыми зажимами.
• Рейка нивелирная – шкалированная рейка длиной 3–5 метров с миллиметровыми делениями. Служит для отсчётов по визирной линии. Бывает инварная (для высокой точности) и алюминиевая (для стандартных задач).
• Кейс для хранения – жесткий футляр с амортизацией и влагозащитой. Предотвращает повреждения оптики и компенсатора при транспортировке.
• Отвес или круглый уровень – обеспечивает первичное выравнивание прибора на штативе до включения компенсатора. Может быть встроенным или отдельным.
• Юстировочные инструменты – ключи и отвертки для настройки оптических и механических узлов. Используются при калибровке после падений или интенсивного использования.
• Инструкция и паспорт прибора – содержит сведения о точности, допустимых условиях эксплуатации, периодичности поверки и методах обслуживания.

Для работы в условиях ограниченной видимости в некоторые комплекты добавляют солнцезащитные насадки или визирные нити с подсветкой. При геодезических работах высокой точности рекомендуется использовать оптические нивелиры с дополнительным окуляром для горизонтального круга и шкалой отчёта в сотых долях миллиметра.

Настройка и юстировка оптического нивелира перед началом работы

Установите нивелир на штатив с надёжной фиксацией ножек. Выровняйте основание прибора с помощью регулировочных винтов, ориентируясь по круглому уровню. Пузырёк должен занять центральное положение с точностью до 1 мм на 20 см длины уровня.

После грубой нивелировки выполните точную настройку с помощью трёх винтов, регулирующих наклон прибора. Вращайте два винта одновременно в одну сторону, третий – в обратную, чтобы обеспечить параллельное перемещение уровня.

Проверьте горизонтальность визирной оси методом обратного визирования. Наведите нивелир на рейку на расстоянии 30–50 м, зафиксируйте показания, затем поверните прибор на 180° и повторите измерение. Разница не должна превышать 2 мм. При превышении требуется регулировка цилиндрического уровня с помощью юстировочных винтов.

Настройте окуляр: сфокусируйте сетку нитей, регулируя окуляр, затем наведите зрительную трубу на рейку, корректируя резкость с помощью наводящего винта. Отсутствие параллакса проверяется смещением глаза – изображение рейки должно оставаться на месте относительно сетки.

При наличии лимба и вертикального круга проверьте их точность на известном угле или репере. При выявлении отклонений отрегулируйте их с помощью юстировочных винтов, обеспечив соответствие показаний нормативным допускам.

Использование нивелира при разбивке высот на строительной площадке

Оптический нивелир применяется для точного определения отметок и контроля высотных параметров на строительной площадке. Разбивка высот выполняется с помощью установки нивелира на штатив и ориентирования визира на рейку, закрепленную на точках проектной отметки.

Первым этапом является установка оптического нивелира на устойчивую поверхность с горизонтальной юстировкой по винтам. После этого оператор наводит прицел на рейку, считывает показания и фиксирует полученную высоту. Разница между показаниями нивелира и проектной отметкой служит основой для корректировки положения разбивочных знаков.

Для разбивки уровня грунта или отметок фундамента используются несколько контрольных точек, по которым производится цикл обхода с повторными замерами. Это позволяет выявить отклонения и оперативно скорректировать работу землеройной техники или монтажных групп.

При разбивке высот обязательно соблюдение стабильного уровня установки нивелира и точность считывания отсчётов с рейки до ±1 мм, что достигается за счет оптической системы и опытности оператора. Рекомендуется использовать рейки с делениями не более 1 мм для повышения точности.

Периодический контроль высот в процессе строительства с помощью нивелира предотвращает накопление ошибок и обеспечивает соответствие конструкции проектным параметрам. Применение нивелира сокращает риск переделок и обеспечивает качество заливки и монтажа конструкций.

Порядок выполнения геодезической съёмки с применением нивелира

Затем производится выбор базовой линии съёмки и установка репера с известной высотой для определения исходной отметки. Нивелир наводится на рейку, установленную на репере, и фиксируется значение отсчёта по миллиметровой шкале.

Далее оператор перемещает рейку к следующей точке, где нужно определить высоту, и считывает отсчёт по рейке через нивелир. Разница между показаниями на рейке и исходной отметкой позволяет вычислить высоту новой точки.

Для повышения точности съёмки рекомендуется проводить обратные ходы – перемещать нивелир на новую станцию и повторять измерения в обратном направлении. Это позволяет выявить и компенсировать систематические ошибки.

Все измеренные значения фиксируются в журнале съёмки, где отмечаются номера точек, высоты реперов, отсчёты по рейке и вычисленные отметки. На основе собранных данных выполняется обработка и построение высотного профиля местности.

Важным условием точности является стабильность установки штатива и минимизация вибраций во время измерений. При работе на большой площади рекомендуется разбивать маршрут на короткие участки с частой установкой нивелира.

Как избежать ошибок при работе с оптическим нивелиром

Для точного измерения и минимизации погрешностей при использовании оптического нивелира необходимо соблюдать ряд технических правил и методик.

• Установка нивелира должна производиться на ровной и устойчивой поверхности. Используйте встроенный пузырьковый уровень для точной выверки штатива.
• Перед началом работы убедитесь в правильной юстировке инструмента: горизонтальность трубы нивелира проверяется и корректируется по трём винтам регулировки.
• Проводите съемку при оптимальной освещённости. Избегайте работы при ярком прямом солнечном свете на визирную линзу, чтобы предотвратить засветы и искажения.
• Держите рейку вертикально и неподвижно во время отсчёта. Любое отклонение рейки приводит к ошибкам в определении высоты.
• Проводите несколько последовательных отсчётов с перемещением нивелира и рейки для усреднения результатов и выявления случайных отклонений.
• Не пренебрегайте проверкой уровня трубы в процессе работы – вибрации, смещения штатива или случайные удары могут нарушить первоначальную настройку.
• Следите за чистотой оптики. Запылённые или загрязнённые линзы ухудшают видимость и точность отсчёта. Используйте специальную мягкую салфетку для очистки.
• Избегайте работы в условиях сильного ветра, который вызывает колебания штатива и рейки, увеличивая погрешность измерений.

Соблюдение этих правил позволяет обеспечить максимальную точность нивелирования и снизить вероятность систематических и случайных ошибок.

Особенности работы с нивелиром в разных погодных условиях

При работе с оптическим нивелиром важна адаптация к условиям окружающей среды для сохранения точности измерений. В ясную солнечную погоду рекомендуется использовать специальные светофильтры, уменьшающие блики и засветы, особенно при работе вблизи зеркальных поверхностей или асфальта.

В дождливую погоду объектив нивелира необходимо защищать от попадания капель, так как они искажают изображение и снижают резкость прицела. Используйте защитные колпаки или навесы, а при сильном дожде измерения лучше отложить, чтобы не потерять точность.

При тумане или сильной влажности важно учитывать ухудшение видимости. Для минимизации ошибок увеличьте выдержку наблюдений и повторяйте замеры несколько раз. Также стоит избегать дальних отсчетов – оптимальна работа на расстояниях до 30–40 метров, где уровень детализации сохраняется.

В условиях снега и мороза оптический прибор требует дополнительного ухода: конденсат на линзах удаляйте мягкой тканью без абразивов, а сам нивелир храните в чехле при температуре, близкой к рабочей, чтобы избежать резких перепадов, приводящих к деформациям деталей.

В ветреную погоду старайтесь максимально стабилизировать штатив и нивелир, так как даже небольшие колебания ухудшают точность отсчетов. Используйте дополнительные грузики или фиксаторы для штатива, если поверхность нестабильна.

В целом, для каждого типа погодных условий рекомендована тщательная проверка юстировки прибора перед началом работы и регулярный контроль состояния линз и уровня. Это позволяет свести к минимуму систематические ошибки, возникающие из-за внешних факторов.

Сравнение оптического нивелира с лазерным при полевых работах

Оптический нивелир обеспечивает высокую точность измерений высот с классом точности до ±0,3 мм на 1 км двойного хода. Его использование оптимально при сложных рельефах, где требуется детализация профиля местности и контроль мелких перепадов. При этом прибор не зависит от внешнего освещения, однако работа требует опыта оператора и установки визирной рейки.

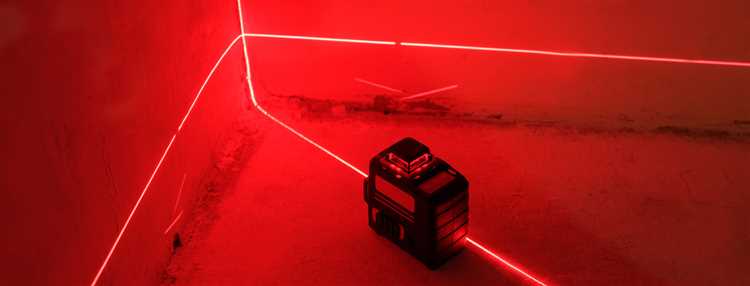

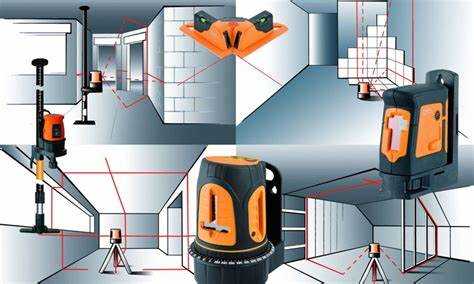

Лазерный нивелир отличается простотой и скоростью измерений благодаря автоматическому выравниванию лазерного луча и возможности считывания данных с помощью приемника. Диапазон эффективной работы лазерных нивелиров обычно достигает 500–800 метров, что превосходит оптические приборы по охвату площади без необходимости частой перестановки. Однако точность лазерного нивелира ниже и составляет около ±1 мм на 30 м, что ограничивает его применение в высокоточных геодезических задачах.

В условиях яркого солнечного света лазерный луч может быть плохо видим без использования специального приемника, что снижает удобство эксплуатации. Оптический нивелир, наоборот, не подвержен влиянию внешнего освещения, но требует прямой видимости и более тщательной настройки. Для больших строительных площадок и нивелирования с низкой требуемой точностью лазерный нивелир предпочтительнее, тогда как при работе на ограниченных участках с необходимостью высокой точности выгоднее применять оптический нивелир.

Рекомендации: при выборе между этими типами нивелиров следует ориентироваться на требования к точности, рельеф местности и условия освещенности. Для кадастровых и инженерных изысканий с жесткими допусками рекомендуется оптический нивелир, для масштабных строительных проектов и быстрой разбивки высот – лазерный.

Вопрос-ответ:

Для каких задач обычно используют оптический нивелир на строительных объектах?

Оптический нивелир применяется для точного определения разности высот между точками местности. В строительстве его используют при разбивке уровней фундамента, контроле ровности оснований и при выполнении высотных отметок на объекте. Это позволяет избежать ошибок в уклоне и гарантировать правильное расположение конструктивных элементов здания.

Какие основные принципы работы оптического нивелира и как он обеспечивает точность измерений?

Оптический нивелир состоит из телескопа с горизонтально расположенной осью вращения и уровня, который показывает горизонтальное положение инструмента. При наблюдении через телескоп по рейке определяют высоту точки относительно уровня инструмента. Точность достигается за счет четкой юстировки прибора и правильного положения нивелира на треноге, что исключает наклоны и ошибки при съемке высот.

Как правильно подготовить оптический нивелир к работе и проверить его точность перед измерениями?

Для подготовки нивелира устанавливают на устойчивую треногу, ориентируют по уровню с помощью пузырькового уровня и фиксируют положение инструмента. Затем проводят проверку точности юстировки — обычно проверяют уровень трубы и оптические компоненты с помощью специальных контрольных приемов (например, метод двух рейек на известной базе). При обнаружении отклонений проводят регулировку с помощью винтов юстировки. Регулярная проверка перед работой позволяет сохранить точность измерений.

В каких условиях использование оптического нивелира может стать затруднительным, и как с этим справиться?

Оптический нивелир чувствителен к плохой видимости: туман, дождь, сильный ветер или резкие перепады температуры могут ухудшить качество наблюдений. Для минимизации проблем стоит проводить съемки в спокойную погоду, выбирать подходящее время дня с хорошей освещённостью и устанавливать нивелир на защищенном от ветра месте. При необходимости используют специальные защитные кожухи и поддерживают чистоту оптики.
