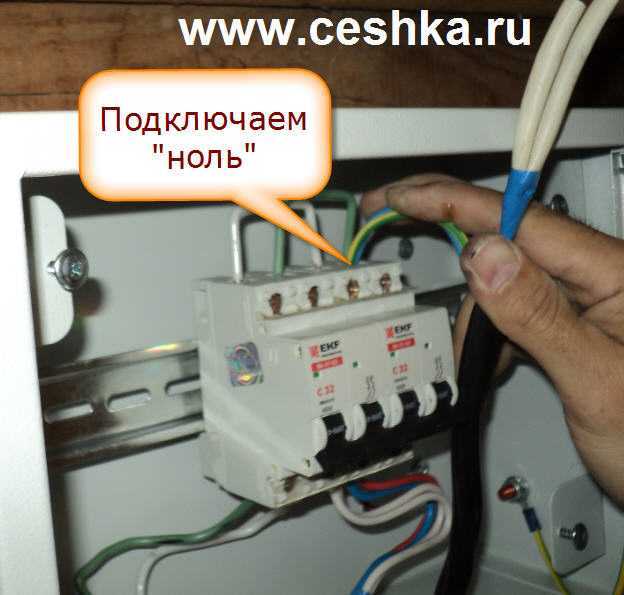

Количество проводов, которые можно подключить к одному автоматическому выключателю, напрямую зависит от типа автомата, конструкции клемм и требований нормативной документации. Согласно ПУЭ (Правила устройства электроустановок), к одной клемме автомата допускается подключение одного провода, если иное не предусмотрено паспортом изделия. Нарушение этого правила может привести к перегреву контактов, ослаблению зажима и возгоранию.
Большинство автоматов рассчитаны на подключение одного одножильного или многожильного провода, соответствующего сечению, указанному производителем. Например, для автомата номиналом 16 А обычно используется медный провод сечением 2,5 мм². Подключение двух и более проводников допускается только при наличии двойной клеммы (с отдельными прижимами) или при использовании специальных распределительных шин.
Недопустимо соединять два провода под один зажим без дополнительных мер, даже если они одинакового сечения. Это нарушает контактное соединение, увеличивает переходное сопротивление и создает очаг потенциального перегрева. Временные решения, такие как скрутка нескольких проводов перед подключением, запрещены нормативами и могут быть признаны аварийно-опасными при проверке инспекцией.

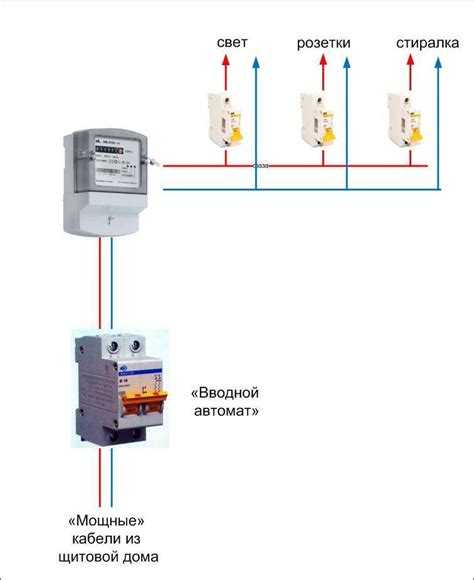

Если требуется подключить несколько потребителей от одного автомата, рекомендуется использовать клеммные колодки или модульные шины в распределительной коробке, откуда провода разводятся к нагрузкам. Это обеспечивает надежный контакт, соответствие нормам и удобство при обслуживании или замене элементов цепи.
Согласно п. 2.1.22 ПУЭ, все соединения должны быть выполнены таким образом, чтобы обеспечивать устойчивый электрический контакт на длительное время без перегрева и ослабления. Это означает, что одновременное подключение двух и более проводников на один винтовой зажим возможно, только если:
- конструкцией автомата это допускается (например, предусмотрены двойные клеммы);
- диаметры и материалы проводов идентичны;
- зажим обеспечивает надёжный прижим всех жил без перекосов и люфтов.
Если автомат не предназначен для подключения нескольких проводов напрямую, необходимо использовать распределительные клеммы, шинные соединители или ответвительные зажимы. Применение таких элементов соответствует требованиям ПУЭ и обеспечивает удобство при обслуживании.
Важно также учитывать токовую нагрузку и сечение подключаемых проводников. Нельзя подключать провода с разным сечением или из разных металлов (медь и алюминий) в одну клемму – это нарушает нормы ПУЭ и создаёт риск возникновения переходного сопротивления и нагрева.
Какие провода можно подключать вместе: сечения, типы, материалы
Провода с одинаковым сечением (допустимая разница не более 10%) допускается подключать вместе, если они равномерно зажимаются клеммой и обеспечивают устойчивый контакт. Подключение жил диаметрально разного сечения – например, 2,5 мм² с 1,0 мм² – категорически не допускается, так как тонкий провод будет обжат хуже и может перегреваться.
Не рекомендуется совместное подключение одножильных и многожильных проводов, так как многожильная жила менее устойчива к сжатию и требует наконечника. Без него контакт с одножильным проводом будет ненадёжным. Если используется многожильный кабель, каждый конец должен быть предварительно завальцован наконечником типа НШВИ.

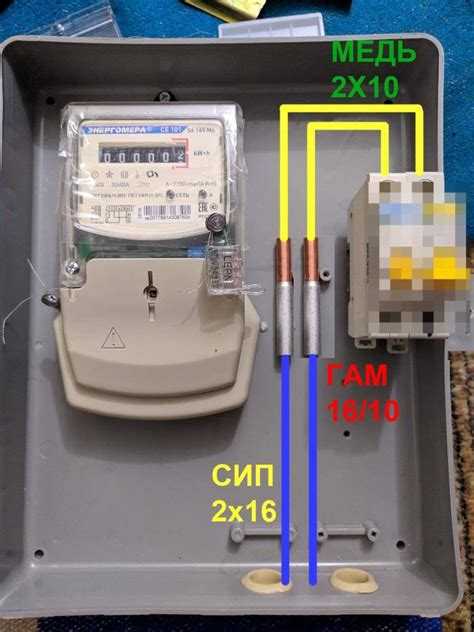

Подключать вместе медные и алюминиевые провода запрещено прямым контактом, поскольку возникает гальваническая пара, вызывающая ускоренное окисление и разрушение контакта. Для соединения таких материалов применяют специальные адаптеры или клеммы с промежуточной вставкой (например, WAGO Alu-Plus).
Допускается подключение двух медных проводов одного типа (ПВ-1, ПУНП и т.п.), если клемма автомата поддерживает двужильное подключение и каждый провод затянут с достаточным усилием. При этом не допускается наложение жил друг на друга – они должны находиться рядом в зажиме, не создавая перекоса.
Временное или нештатное подключение, например, скрутки разных проводов перед вводом в автомат, противоречит требованиям ПУЭ и недопустимо. Все соединения должны быть выполнены с использованием допустимых методов, гарантирующих стабильный электрический контакт.
Подключение двух и более проводов под один зажим: когда это разрешено
Подключение нескольких проводов под один зажим автомата допускается только при соблюдении определённых технических условий, указанных в ПУЭ и в технической документации производителя автоматического выключателя. В первую очередь необходимо учитывать конструкцию клеммы – не каждая модель автомата рассчитана на одновременное присоединение двух или более проводников.
В случае, если клемма одноплощадочная, подключение двух проводов считается нарушением. При этом даже одинаковое сечение и материал жил не компенсируют отсутствие надёжного контакта. Контакт может быть нестабильным из-за разного положения жил, что приводит к перегреву и риску возгорания.
Для алюминиевых проводов категорически запрещено совместное подключение с медными под один зажим. Электрохимическая пара медь–алюминий вызывает коррозию и быструю деградацию контакта. Даже с применением паст и переходных гильз такой способ считается недопустимым, если автомат не снабжён специальной клеммой с адаптацией под разные материалы.
Если необходимо подключить два провода одного сечения и материала к одному автомату, но конструкция клеммы этого не позволяет, применяют специальные двойные наконечники или ответвительные клеммники, обеспечивающие надёжный контакт каждого проводника. Также допустимо применение распределительных шин или клеммных блоков вне корпуса автомата.
Перед подключением всегда следует свериться с рекомендациями производителя и ПУЭ (п. 3.1.6 и 3.1.9), чтобы избежать неправильной установки и возможных последствий в виде перегрева, искрения или отказа защиты.
Хочешь, я могу также подготовить раздел про типичные ошибки при подключении нескольких проводов к одному автомату?
Последствия перегрузки зажима автомата из-за лишних проводов
Подключение к одному зажиму автомата большего количества проводов, чем предусмотрено его конструкцией, приводит к ряду технически предсказуемых, но критически опасных последствий. Основная проблема – ухудшение качества контакта, что вызывает локальный перегрев соединения.
При установке более двух проводов в зажим, не рассчитанный на многопроводное подключение, плотность прижатия каждого из них уменьшается. В результате на отдельных жилах возрастает переходное сопротивление. Уже при токах менее номинальных появляется нагрев зажима выше допустимого уровня, особенно при алюминиевых проводниках, склонных к пластической деформации и окислению.
Перегрев контактной зоны приводит к разрушению изоляции, плавлению корпуса автомата и повреждению DIN-рейки. Со временем это может спровоцировать искрение, вплоть до возгорания щита. В случае многофазных цепей существует риск межфазного замыкания, если изоляция нарушается одновременно на соседних проводах.
Также стоит учитывать, что автомат не рассчитан на тепловую нагрузку вне корпуса. Накопление тепла в месте подключения из-за плохого контакта вызывает ложные срабатывания автомата по перегрузке, даже при нормальной работе подключённых потребителей.
Визуальные признаки перегрузки зажима: потемнение или обугливание изоляции, деформация гильз, запах гари внутри щита. При выявлении хотя бы одного из этих симптомов необходимо немедленно обесточить линию и пересмотреть схему подключения.
Чтобы избежать подобных последствий, рекомендуется использовать автоматы с двойными зажимами либо клеммы WAGO, предназначенные для параллельного подключения нескольких жил. При необходимости соединения более двух проводов следует применять распределительные шины с винтовыми или пружинными зажимами, обеспечивающими равномерный и надёжный контакт.

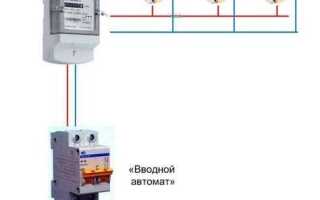

Как правильно организовать подключение нескольких линий через клеммы

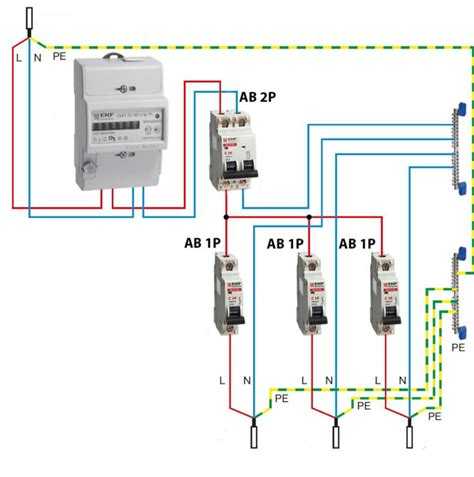

Если необходимо подключить к одному автомату несколько отходящих линий, рекомендуется использовать промежуточные клеммники. Это позволяет обеспечить надежный контакт, избежать перегрузки зажимов автомата и упростить обслуживание.
- шинные клеммы (DIN-рейка);
- разветвительные клеммы с зажимами на винтах или пружинных механизмах;
- компактные распределительные блоки с маркировкой и защитой от прикосновения.
Основные рекомендации при использовании клемм:
- Выбирать клеммники, рассчитанные на ток, соответствующий автомату и суммарной нагрузке подключаемых линий.
- Обеспечить равномерное распределение токов: не допускать, чтобы одна линия потребляла существенно больше других.
- Соблюдать сечение перемычек и соединительных проводников между автоматом и клеммником – они не должны быть меньше минимально допустимого для тока автомата.
- Устанавливать клеммы в корпусе на DIN-рейку с соблюдением шагов монтажа и минимального расстояния между токоведущими частями.
- Каждую отходящую линию подключать к отдельной клемме, исключая скрутки и параллельные вводы в один зажим.

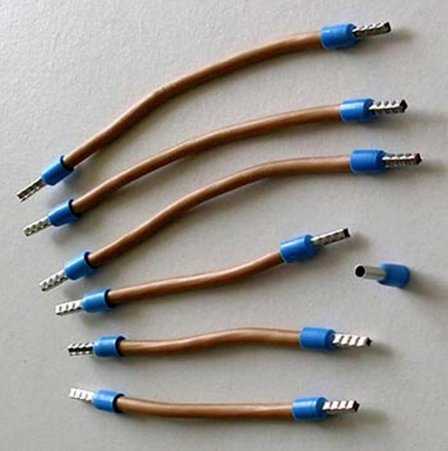

- Использовать наконечники (НШВИ) при многожильных проводах, чтобы обеспечить надежный контакт и избежать распушивания жил.
Такой способ подключения не только соответствует требованиям ПУЭ, но и позволяет легко проверять и отключать отдельные линии без нарушения всей схемы.
Требования к маркировке и распределению проводов при групповом подключении
Каждый провод при групповом подключении должен иметь уникальную маркировку, соответствующую схеме электрощита. Это обеспечивает быструю идентификацию и упрощает техническое обслуживание.
Маркировка выполняется на изоляции проводов с помощью стойких бирок или термоусадочных трубок с нанесёнными обозначениями, которые не стираются и не деформируются в процессе эксплуатации.
При подключении нескольких проводов к одному автомату рекомендуется группировать провода по функциональному признаку, например, по назначению цепи или зоне распределения.
Распределение проводов внутри клеммника должно исключать перекрёстные контакты и обеспечивать плотное прилегание жил к контактной площадке без повреждений изоляции.
Для оптимального распределения используют специальные клеммные колодки или распределительные блоки, что снижает риск ослабления контакта и повышает безопасность.
Провода разных сечений и материалов (медь, алюминий) не должны смешиваться в одной группе без соответствующих переходных элементов и правильной маркировки.
Наличие четкой маркировки и правильное распределение проводов минимизирует риск ошибок при обслуживании и снижает вероятность перегрузок и коротких замыканий.
Вопрос-ответ:
Сколько проводов можно подключать к одному автомату без нарушения правил безопасности?
По нормам ПУЭ и техническим требованиям, к одному автомату рекомендуется подключать не более одного провода на каждый зажим. Исключения возможны при использовании клемм с возможностью надежного зажима нескольких проводов одинакового сечения и типа, при условии, что это не ухудшает контакт и не создаёт опасности перегрева. В противном случае, при подключении нескольких проводов под один зажим, повышается риск ослабления контакта и появления тепловых точек, что недопустимо с точки зрения безопасности.
Можно ли соединять под одним автоматом провода разного сечения и материала?
Смешивать провода разных сечений и материалов под одним автоматом не рекомендуется. Различия в сопротивлении и тепловых характеристиках могут привести к неравномерной нагрузке и ухудшению работы защитного устройства. Если по проекту требуется подключение проводов с разным сечением или материалом (например, алюминиевых и медных), для каждого типа и сечения необходимо использовать отдельные автоматы или специальные клеммные колодки, которые допускают такое соединение.
Какие последствия могут возникнуть при подключении нескольких проводов под один зажим автомата?
Подключение нескольких проводов под один зажим без соответствующих технических условий может привести к ослаблению контакта, повышенному сопротивлению и перегреву. Это чревато искрообразованием, повреждением изоляции и выходом из строя автомата. В худших случаях такой дефект может вызвать возгорание или отказ системы защиты, что создает серьёзную угрозу безопасности электросети и людей.
Какие рекомендации существуют по маркировке проводов при групповом подключении к одному автомату?
При групповом подключении проводов важно обеспечить четкую и однозначную маркировку каждого провода, чтобы избежать путаницы и облегчить обслуживание. Рекомендуется использовать цветовую маркировку, номерные или буквенные обозначения в соответствии с нормативными документами. Все маркировочные элементы должны быть устойчивы к механическим воздействиям и температурным условиям, а также расположены в доступных местах для визуального контроля и быстрого определения принадлежности проводов к конкретной линии.
Какие способы существуют для правильного подключения нескольких линий через клеммы автомата?
Для подключения нескольких линий через клеммы автомата применяются специальные распределительные колодки или шинные перемычки, позволяющие объединять несколько проводников без нарушения электрического контакта и норм безопасности. Также допускается использование соединительных зажимов с возможностью подключения нескольких проводов, если они соответствуют техническим требованиям. Важно, чтобы суммарное сечение проводов не превышало допустимое для зажима, а подключение было выполнено с надежным механическим и электрическим контактом.
