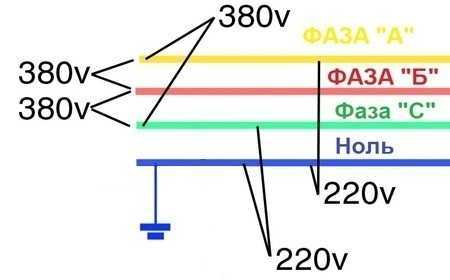

Равномерное распределение нагрузки мощностью 15 кВт по трём фазам критично для стабильной работы электросети и предотвращения перекоса фаз. При подключении такой нагрузки важно учитывать не только суммарную мощность, но и ток, проходящий по каждой фазе. При напряжении 380 В (межфазное) и косинусе φ = 1, каждая фаза должна принять приблизительно 5 кВт, что эквивалентно току около 7,6 А на фазу.
Если потребители несимметричны или работают циклически, необходимо использовать автоматические устройства контроля перекоса и реле фаз. Это особенно важно при наличии однофазных нагрузок, подключаемых к разным фазам. Для минимизации перекоса рекомендуется размещать мощные однофазные приборы так, чтобы их потребление не превышало ±10% от средней нагрузки на фазу.
Нельзя опираться только на номинальную мощность оборудования. Следует измерить реальные токи при помощи токовых клещей или установить учёт на каждую фазу. В распределительном щите целесообразно использовать отдельные автоматические выключатели на каждую фазу и предусмотреть возможность ручной корректировки распределения нагрузки без отключения всей системы.
Идеальный вариант – применение распределительных коробок или кросс-модулей, позволяющих гибко балансировать нагрузку. При построении схемы важно учитывать как линейное, так и фазное напряжение, а также характеристики каждого подключённого прибора: тип двигателя, пусковой ток, режим работы.
Расчёт мощности на каждую фазу при равномерной нагрузке
При подключении трёхфазной нагрузки общей мощностью 15 кВт важно равномерно распределить её между фазами, чтобы избежать перекоса. Для расчёта делим суммарную мощность на три: 15 кВт ÷ 3 = 5 кВт на фазу.
Каждая фаза должна быть рассчитана на нагрузку в 5000 Вт. При напряжении между фазой и нулём 230 В, сила тока на фазу составит: I = P / U = 5000 Вт ÷ 230 В ≈ 21,74 А.
Рекомендуется выбирать автоматический выключатель с током не менее 25 А, с учётом запаса по току. Сечение медного кабеля должно быть не менее 4 мм², при длине линии до 30 м и стандартных условиях прокладки. Для алюминия – не менее 6 мм².
Нагрузку подключают симметрично: приборы делятся на три группы, каждая из которых подключается к своей фазе. Устройство, потребляющее 1500 Вт, должно быть в одной группе, устройство 1000 Вт – в другой и т.д., чтобы итоговая мощность по каждой фазе оставалась близкой к 5000 Вт.
Как определить тип нагрузки: активная, реактивная или смешанная
Тип нагрузки определяют по характеру потребляемой мощности. Активная нагрузка преобразует электроэнергию в тепло или механическую работу без значительной потери на реактивные компоненты. Примеры: электрические обогреватели, лампы накаливания, ТЭНы, электроплиты. Коэффициент мощности таких устройств близок к 1, а фазовый угол между током и напряжением – минимален.

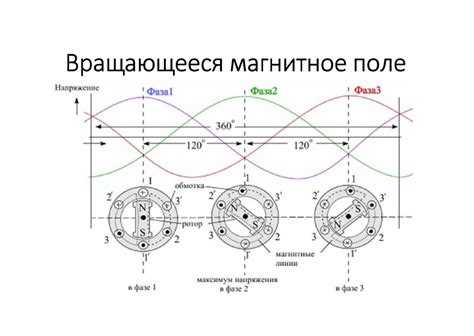

Реактивная нагрузка характеризуется сдвигом фаз между током и напряжением и потреблением реактивной мощности. Явные примеры – асинхронные двигатели без компенсации, дроссели, трансформаторы без нагрузки. Коэффициент мощности в этих случаях может снижаться до 0.5 и ниже. Для точного определения применяют измерители мощности, фиксирующие активную (P) и реактивную (Q) составляющие.
Смешанная нагрузка содержит одновременно активные и реактивные элементы. Например, электродвигатель с торможением или люминесцентный светильник с индуктивной балластной катушкой. В этом случае коэффициент мощности находится в диапазоне от 0.7 до 0.95, а фазовый сдвиг выражен, но не критичен. Измерения необходимо проводить с использованием трехфазных анализаторов качества электроэнергии, чтобы получить точные значения мощности по каждой фазе.
Для расчётов распределения 15 кВт по фазам критично знать тип нагрузки, так как активные и реактивные составляющие по-разному влияют на токовую нагрузку. При проектировании щитов и подборе автоматов следует учитывать не только общую мощность, но и соотношение P и Q. Это позволяет избежать перегрузок и перекосов фаз.

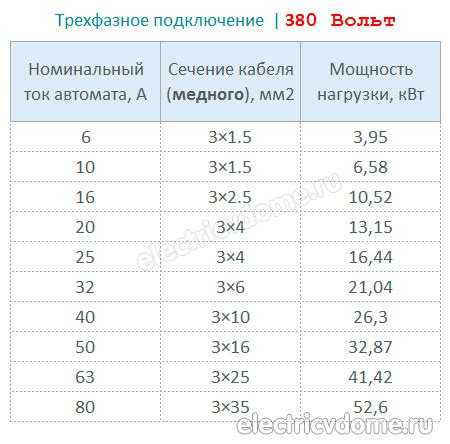

Выбор сечения кабеля для трёхфазной системы 15 кВт
Для трёхфазной нагрузки мощностью 15 кВт при напряжении 400 В и косинусе фи 0,95 ток нагрузки составит примерно 22,9 А (I = P / (√3 × U × cosφ)).
Основные критерии выбора сечения кабеля:
- Допустимый ток проводника с учётом типа изоляции и условий прокладки;
- Потери напряжения, не превышающие 3–5% от номинального;
- Допустимая температура эксплуатации и запасы на перегрузки.
Для меди при стандартной прокладке в трубах или кабель-каналах минимальное сечение жил для тока около 23 А – 2,5 мм². Однако при трёхфазной системе и длительной нагрузке рекомендуется использовать сечение не менее 4 мм² для устойчивой работы и снижения падения напряжения.
Если кабель прокладывается открыто или в воздухе, допустимый ток увеличивается, что позволяет рассмотреть сечение 2,5 мм² при короткой длине. Для длины кабеля свыше 30 метров необходим расчёт падения напряжения. Формула упрощённо:
ΔU = (√3 × I × L × ρ) / S, где
- I – ток, А;
- L – длина линии, м;
- ρ – удельное сопротивление меди (около 0,0175 Ом·мм²/м);
- S – площадь сечения жилы, мм².
При превышении 5% падения напряжения стоит увеличить сечение до 6 мм².
Для алюминиевых жил сечение рассчитывается с увеличением примерно на 50% по сравнению с медью, то есть от 6 мм² и выше, учитывая более высокое сопротивление и меньшую механическую прочность.
Резюме рекомендаций:
- Медь, длина до 30 м – 4 мм²;
- Медь, длина более 30 м – 6 мм² или больше, в зависимости от точного расчёта падения напряжения;
- Алюминий – минимум 6 мм² при коротких линиях, свыше 30 м – 10 мм² и более;
- Всегда учитывать условия прокладки (воздух, трубы, пучки кабелей) и температурный режим.
Выбор сечения должен опираться на точные расчёты с учётом реальных условий монтажа и нагрузок, а также требований ПУЭ и СП.
Использование автоматических выключателей при нагрузке 15 кВт
При распределении нагрузки 15 кВт по трём фазам выбор автоматических выключателей основывается на максимальном токе каждой фазы. Для расчёта тока необходимо учитывать напряжение сети и коэффициент мощности нагрузки.
Для сети 380 В и нагрузки 15 кВт, распределённой равномерно по трём фазам, расчетный ток каждой фазы составляет:
I = P / (√3 × U × cosφ), где P – мощность, U – фазное напряжение, cosφ – коэффициент мощности.
При cosφ = 0,9 ток одной фазы примерно равен 25 А. В таких условиях выбирают автоматический выключатель с номиналом на 25–32 А, учитывая пусковые токи и возможные перегрузки.
Рекомендации по выбору автоматических выключателей:
- Номинальный ток автомата должен превышать расчетный ток нагрузки на 10–20% для предотвращения ложных срабатываний.
- Характеристика срабатывания автомата (B, C, D) выбирается в зависимости от типа нагрузки. Для стандартных бытовых и коммерческих нагрузок подойдет характеристика C.
- Для защиты от короткого замыкания и перегрузок важно использовать трёхполюсные автоматы с согласованными настройками защиты.
- Обязательна селективность защиты: автомат на вводе должен иметь больший номинал и время срабатывания, чем на отдельных фазах.
- При наличии асимметрии в нагрузках рекомендуется устанавливать автоматические выключатели с независимой регулировкой по фазам или применять защиту с функцией контроля несимметрии токов.
Выбор производителя автомата должен базироваться на соответствие стандартам IEC/ГОСТ, надежности и наличии технической документации.
Правильное распределение нагрузки и корректный подбор автоматических выключателей повышают безопасность и долговечность электроустановки при нагрузке 15 кВт.
Проверка симметричности фазной нагрузки в бытовых условиях
Для определения симметричности нагрузки по трём фазам при мощности около 15 кВт необходимо измерить токи и напряжения каждой фазы. Используйте цифровой мультиметр с функцией измерения переменного тока или токовые клещи с точностью не менее 1%. Измерения проводите при типичной нагрузке, когда все бытовые приборы включены в обычном режиме.
Для начала отключите общий автоматический выключатель, затем последовательно подключите измерительные приборы к каждой фазе, фиксируя показания тока и напряжения. Разница между максимальным и минимальным током не должна превышать 15% от среднего значения для всех трёх фаз. Аналогично проверяется напряжение: допустимое отклонение – не более 5% от номинала (220 В).
Если отклонения выше указанных пределов, следует перераспределить нагрузку между фазами, переводя часть потребителей с наиболее загруженной фазы на менее нагруженную. Для бытовых условий это означает перестановку вилок или изменение подключения отдельных приборов, например, плиты, бойлера или кондиционера.
Для контроля нагрузки используйте фиксацию показаний в течение нескольких часов или суток, чтобы учесть вариации потребления. Если постоянные значительные дисбалансы сохраняются, рекомендуется обратиться к электрику для проверки и возможного улучшения схемы распределения нагрузки, так как продолжительная асимметрия может привести к перегреву оборудования и повышенному износу.
Применение трёхфазного счётчика для учёта распределённой нагрузки
Трёхфазный счётчик обеспечивает точный контроль потребления электроэнергии по каждой из трёх фаз при общей нагрузке 15 кВт. Для правильного распределения нагрузки важно выбирать счётчик с классом точности не ниже 1,0 и допустимым током, превышающим максимальный фазный ток. При нагрузке 15 кВт и стандартном напряжении 380 В, фазный ток составляет около 22,7 А (I = 15 000 / (√3 × 380)), что требует применения счётчика с током не менее 40 А для запаса и надежности.
Трёхфазный счётчик подключается по схеме звезда или треугольник в зависимости от конфигурации нагрузки, что позволяет получать отдельные показатели по каждой фазе. Это важно для оперативного выявления дисбаланса, который не должен превышать 10% от среднего значения нагрузки, иначе увеличивается риск перегрева и снижается КПД системы.
Рекомендуется использовать счётчики с функцией дистанционного считывания данных (например, Modbus или M-Bus), что позволяет интегрировать учёт в автоматизированные системы мониторинга и своевременно корректировать распределение нагрузки. Анализ данных по фазам помогает принимать решения по балансировке и планированию нагрузок, особенно при изменении параметров электросети.
При монтаже счётчика важно обеспечить корректное подключение фазных проводников и нулевого, а также проверку заземления для предотвращения искажений показаний. Регламентные проверки счётчика должны проводиться не реже одного раза в 2-3 года для подтверждения точности учёта и предотвращения потерь.

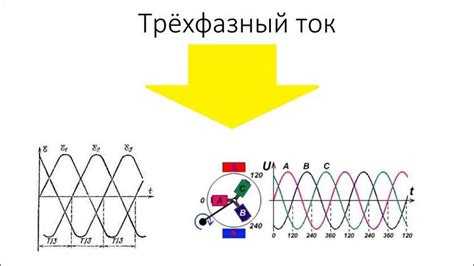

Схема подключения трёхфазного оборудования с нагрузкой 15 кВт
Для подключения трёхфазного оборудования мощностью 15 кВт рекомендуется использовать звезду или треугольник, исходя из характеристик нагрузки и типа аппарата. При подключении по схеме звезды следует обеспечить равномерное распределение тока по фазам, чтобы не превышать допустимые значения по каждой из них. Номинальное фазное напряжение – 230 В, линейное – 400 В.
Ток нагрузки при 15 кВт рассчитывается по формуле: I = P / (√3 × U × cosφ), где cosφ – коэффициент мощности, обычно принимаемый 0,85. Для 400 В и cosφ 0,85 ток составит около 25,5 А. Следовательно, сечение проводов и выбор автоматического выключателя должны обеспечивать безопасное пропускание этого тока с запасом не менее 20%.
Рекомендуется использовать кабели с медными жилами сечением не менее 4 мм² для питания оборудования мощностью 15 кВт, с учётом длины линии и допустимого падения напряжения не более 5%. Автоматический выключатель должен иметь характеристику типа C или D, рассчитанную на ток не менее 32 А.
Подключение нулевого рабочего провода необходимо для схемы звезды с нейтралью, особенно если оборудование требует стабильного нулевого потенциала. Для схемы треугольника нулевой провод не применяется. Контроль за балансом фазной нагрузки важен для предотвращения перегрузок и перегрева кабелей.
Ошибки при подключении нагрузки 15 кВт и способы их избежать
Основная ошибка при подключении нагрузки 15 кВт – неправильное распределение мощности по трём фазам, что ведёт к несимметрии и перегрузке отдельных фаз. При равномерной нагрузке каждая фаза должна нести около 5 кВт, но без учёта фазных токов и мощности реактивной компоненты это невозможно. Для точного расчёта необходимо измерять токи и учитывать коэффициент мощности.
Часто встречается выбор кабеля с недостаточным сечением. При 15 кВт нагрузке на 380 В ток составляет примерно 23 А на фазу (I = P / (√3 × U × cos φ), где cos φ ≈ 0,9). Минимальное сечение кабеля для таких токов – 4 мм² для медных жил при прокладке в трубах, чтобы избежать перегрева и падения напряжения более 5%.
Ошибка – отсутствие или неправильный выбор защиты. Для нагрузки 15 кВт обязательна селективная защита, рассчитанная на номинальный ток и с запасом 20-30%. Использование автоматов с заниженным током приводит к ложным срабатываниям, а с завышенным – к риску повреждения оборудования.
Неверное подключение нейтрали или её отсутствие приводит к неравномерному смещению фазных напряжений и выходу оборудования из строя. Для трёхфазных систем с нагрузкой 15 кВт нейтраль должна иметь сечение не менее половины фазного провода и надёжное заземление.
Отсутствие балансировки фазных нагрузок вызывает повышенные потери и вибрации в электродвигателях, сокращая срок службы. Балансировку проводят с помощью измерения токов и корректировки подключения отдельных потребителей или добавлением уравнительных нагрузок.
Для предотвращения ошибок требуется строгое соблюдение схемы подключения, проверка параметров измерительными приборами и консультация с квалифицированным электриком при проектировании и монтаже. Автоматизация контроля и использование систем мониторинга фазных токов повысит надёжность и безопасность эксплуатации нагрузки 15 кВт.
Вопрос-ответ:
Как правильно распределить нагрузку в 15 кВт по трём фазам для бытовой электропроводки?
Для равномерного распределения нагрузки в 15 кВт по трём фазам необходимо разделить общую мощность примерно на три части по 5 кВт на каждую фазу. При этом следует учитывать тип и количество потребителей на каждой фазе, чтобы избежать перекоса. Например, если в одной фазе сосредоточены мощные приборы, лучше перераспределить часть нагрузки на другие фазы, чтобы уменьшить нагрузку и повысить стабильность работы сети.
Какие последствия могут возникнуть при неравномерном распределении нагрузки между фазами на 15 кВт?
Если нагрузка распределена неравномерно, одна или две фазы могут быть перегружены, а третья — работать с недостаточной нагрузкой. Это приведёт к перегреву проводов и оборудования, повышенному износу трансформаторов и возможным сбоям в работе техники. Кроме того, возникнет перекос фазного напряжения, что негативно влияет на качество электроснабжения и сокращает срок службы подключённых устройств.
Какие приборы стоит подключать к разным фазам для правильного баланса нагрузки в 15 кВт?
При распределении нагрузки полезно группировать приборы по их мощности и времени работы. Например, к первой фазе можно подключить электроплиты и бойлеры, к второй — освещение и бытовую технику с небольшой мощностью, а к третьей — кондиционеры и крупные электроприборы. Такое распределение позволит избежать резких пиков и обеспечит более стабильную работу электрической системы.
Как проверить баланс нагрузки по фазам при подключении нагрузки в 15 кВт?
Для проверки баланса используют измерительные приборы, такие как токовые клещи или мультиметр с функцией измерения тока и напряжения. Измеряют токи в каждой фазе и сравнивают значения. Если отличия существенные, необходимо перераспределить нагрузку. Кроме того, для более точного анализа можно использовать специальное оборудование для мониторинга качества электроэнергии, которое покажет перекосы и нестабильность в фазах.
Как влияет распределение нагрузки по фазам на экономию электроэнергии при суммарной мощности 15 кВт?
Правильное распределение нагрузки по фазам не снижает общий расход электроэнергии, но помогает снизить потери в проводах и оборудовании за счёт уменьшения перегрузок и перекосов. Это снижает риск повреждений и увеличивает срок службы техники, что в конечном итоге экономит средства на ремонте и замене оборудования. Кроме того, стабильное напряжение уменьшает вероятность сбоев и снижает вероятность штрафов за некачественное энергопотребление.
