Система Аквастоп представляет собой автономный комплекс, предназначенный для мгновенного перекрытия подачи воды при обнаружении утечки. В её основе – датчики протечки, исполнительные клапаны и управляющий модуль. Установка таких систем особенно актуальна в квартирах с дорогостоящей отделкой, в домах с инженерными коммуникациями открытого типа и в помещениях, где критичны последствия затопления – например, серверных и лабораториях.
Ключевой элемент системы – герметичные датчики, размещаемые в потенциально опасных зонах: под стиральной машиной, у мойки, в санузле. При контакте с водой датчик замыкает цепь, посылая сигнал на управляющий блок. Последний в течение 0,5–2 секунд передаёт команду на электромагнитные или сервоприводные клапаны, которые мгновенно перекрывают подачу холодной и/или горячей воды.
На практике эффективность системы зависит от корректного расположения датчиков, качества клапанов и наличия резервного питания. Рекомендуется использовать модели с автономной батарейной поддержкой, способные функционировать при отключении электричества до 3 лет. Оптимальным считается размещение минимум одного датчика в каждом мокром помещении и установка клапанов на вводах в квартиру. Важно также проверять работоспособность устройства не реже одного раза в 6 месяцев.
Принцип действия датчиков утечки воды
Датчики утечки воды в системе Аквастоп работают по принципу замыкания электрической цепи при контакте с влагой. Каждый датчик оснащён парой электродов, расположенных на нижней части корпуса. В нормальном состоянии цепь между электродами разомкнута. При попадании воды образуется проводящий путь, замыкающий цепь, что инициирует сигнал тревоги.
Сигнал от датчика передаётся на контроллер системы, который мгновенно активирует электромагнитные или сервоприводные клапаны, перекрывающие подачу воды. Типовая задержка между фиксацией влаги и срабатыванием клапанов составляет менее 3 секунд, что критично для минимизации ущерба.
Устанавливать датчики необходимо в зонах повышенного риска: под стиральными и посудомоечными машинами, возле труб водоснабжения, под раковинами, около радиаторов и коллекторов. Расположение должно обеспечивать непосредственный контакт с возможной точкой протечки, при этом исключая случайные срабатывания (например, от конденсата).
Рекомендуется использовать проводные датчики при скрытой проводке и беспроводные – в уже отделанных помещениях. Все устройства нуждаются в регулярной проверке: не реже одного раза в квартал следует проводить тест с каплей воды на чувствительную поверхность, контролируя автоматическое отключение воды.
Механизм перекрытия воды в системе Аквастоп
Система Аквастоп реализует автоматическое перекрытие подачи воды при обнаружении утечки. Основу механизма составляют электромагнитные или электроприводные шаровые краны, управляемые контроллером по сигналу от датчиков протечки.
Детальный алгоритм действия включает следующие этапы:
- Водонепроницаемые датчики, размещённые на полу в зонах риска (под раковиной, стиральной машиной, около бойлера), фиксируют наличие влаги при попадании воды на контакты.
- Сигнал передаётся на управляющий блок по проводному или радиоканалу. Время отклика – от 0,2 до 3 секунд в зависимости от модели.

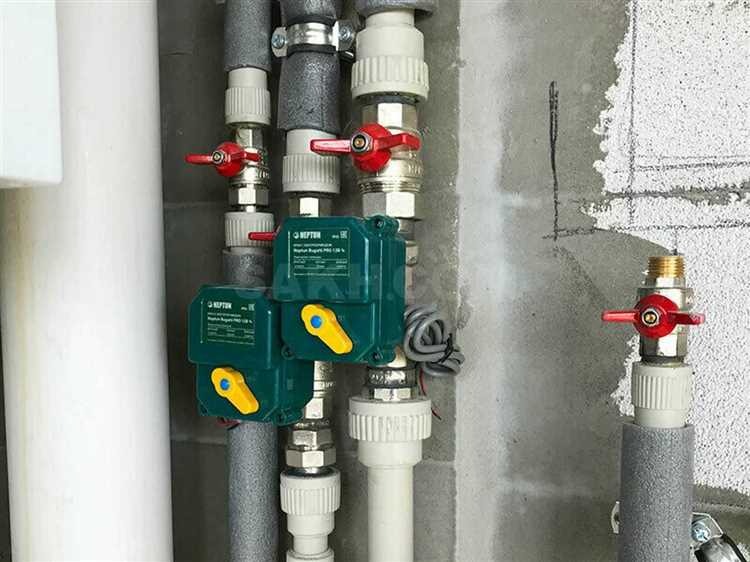

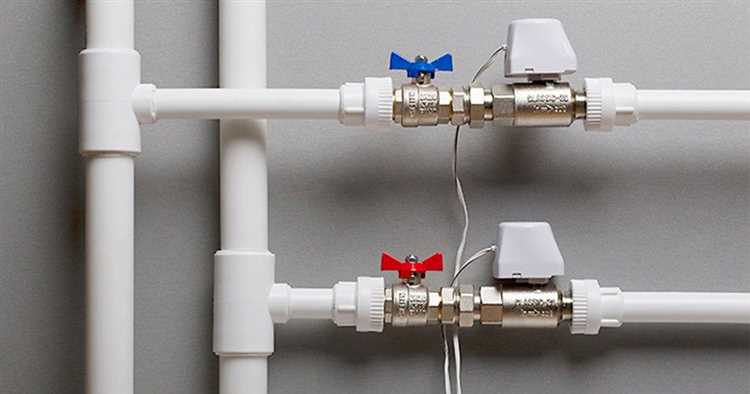

- Контроллер активирует сервопривод, поворачивающий шаровой кран на 90°, полностью перекрывая подачу воды. Краны устанавливаются на вводе в квартиру или на конкретные участки (например, только на горячую воду).
Для надёжности рекомендуется использовать краны с редуктором и металлокерамическими уплотнениями – они устойчивы к коррозии и не закисают при длительном отсутствии срабатываний.
При выборе системы обращайте внимание на:
- Диаметр и давление запорной арматуры (должны соответствовать параметрам вашей сети – обычно ½ или ¾ дюйма, давление до 10 бар);
- Наличие ручного управления краном на случай отключения питания;
- Автоматическое тестирование крана на заклинивание (не реже раза в месяц);
- Поддержку бесперебойного питания для работы при отключении электричества.
Простые модели используют только один кран на весь стояк, продвинутые позволяют управлять каждым контуром отдельно, что увеличивает гибкость и сокращает время перекрытия.
Роль управляющего контроллера в работе системы
Управляющий контроллер – центральный элемент системы Аквастоп, координирующий работу датчиков, электромагнитных клапанов и оповещающих модулей. Его основная задача – оперативная обработка сигналов о протечке и принятие решений в реальном времени.
Контроллер получает данные от влагодатчиков, установленных в критических точках: под раковинами, за стиральными машинами, около трубопроводов. При регистрации влаги на контактах сенсора контроллер мгновенно отправляет команду на закрытие клапанов, отключая подачу воды в квартиру или дом. Задержка между обнаружением и реакцией – не более 0,2 секунды.
Современные контроллеры оснащены энергозависимой или резервной системой питания. При отключении электричества они продолжают работу от встроенного аккумулятора, обеспечивая защиту до 24 часов. Рекомендуется выбирать модели с автономной поддержкой и возможностью подключения к ИБП.
Дополнительная функция – информирование пользователя. Через GSM-модуль или Wi-Fi контроллер отправляет уведомления на смартфон, даже при отсутствии человека в помещении. Некоторые версии позволяют удалённое управление системой – открытие и закрытие клапанов вручную через мобильное приложение.
Для повышения надёжности выбирайте контроллеры с самодиагностикой – они периодически проверяют состояние всех подключённых компонентов. В случае неисправности одного из элементов, система автоматически сигнализирует об ошибке и блокирует воду в целях безопасности.
Оптимальное размещение контроллера – вне зон повышенной влажности, в легко доступном месте, защищённом от прямого контакта с водой. Монтаж следует выполнять строго по инструкции производителя с соблюдением требований к электропитанию и заземлению.
Виды электромагнитных кранов и их особенности
Электромагнитные краны играют ключевую роль в системах защиты от протечек, обеспечивая надежную блокировку потока воды при активации системы Аквастоп. Существует несколько типов таких кранов, каждый из которых имеет свои особенности и области применения.
Первый тип – это нормально закрытые электромагнитные краны. Они находятся в закрытом состоянии до подачи электрического сигнала. Как только система обнаруживает протечку, подается электрический импульс, и кран открывается, блокируя поток воды. Эти устройства обычно устанавливаются в местах с высокой вероятностью аварийных ситуаций, таких как кухни и ванные комнаты.
Второй тип – нормально открытые электромагнитные краны. В отличие от первого типа, они открыты при отсутствии электрического сигнала и закрываются при его подаче. Эти краны часто используются в системах с требованием мгновенной блокировки потока воды, например, в установках, требующих быстрого реагирования на протечку.
Третий тип – электромагнитные краны с регулируемым временем задержки. Они позволяют задать задержку на открытие или закрытие крана, что особенно важно в системах, где требуется обеспечить минимальные колебания давления при включении или выключении потока воды. Такие устройства используются в сложных системах, где важно учитывать время реакции на возможную утечку.
Все эти типы электромагнитных кранов могут иметь различные технические характеристики в зависимости от производителей, но общими параметрами являются рабочее давление, напряжение питания и материал корпуса. При выборе крана важно учитывать параметры водоснабжения и специфику эксплуатации, чтобы обеспечить эффективную защиту от протечек.
Способы подключения Аквастоп к водопроводу
Первый способ – это подключение через кран с датчиком. Для этого в трубопроводе устанавливается специальный клапан с встроенным датчиком, который реагирует на изменение давления или утечку воды. При обнаружении протечки датчик активирует клапан, и система автоматически перекрывает подачу воды. Этот способ наиболее распространен и подходит для большинства стандартных водопроводных систем.
Второй способ – использование фитингов с интегрированными датчиками утечек. В этом случае датчик встраивается непосредственно в фитинг на участке трубопровода. Когда происходит утечка, система моментально реагирует и перекрывает подачу воды на проблемной секции. Такой способ часто используется в местах с высоким риском протечек, например, в кухнях или ванных комнатах.
Третий способ подключения заключается в установке целой системы с клапаном управления, который подключается к главному трубопроводу. Это более сложный и дорогостоящий метод, но он обеспечивает максимальную защиту от протечек на всем участке водопроводной сети. При таком подключении система может быть интегрирована с другими умными устройствами для дистанционного контроля и настройки через мобильное приложение.
Каждый из этих способов подключения требует точной настройки и установки, что важно для стабильной работы системы. При монтаже необходимо соблюдать инструкции производителя и учитывать особенности сантехнической разводки в вашем доме или квартире. Правильный выбор способа подключения позволит вам эффективно защитить помещение от возможных повреждений, вызванных протечками воды.
Источники питания и аварийные сценарии при отключении электричества
Система Аквастоп предназначена для предотвращения затоплений в случае протечек воды. Однако, как и любая автоматизированная система, она зависит от стабильного электроснабжения. При отключении электричества важно предусмотреть источники питания и аварийные сценарии для поддержания функциональности системы.
Основным источником питания является электрическая сеть, но в случае её отключения рекомендуется использовать резервные источники. Наиболее эффективным решением является подключение системы Аквастоп к источнику бесперебойного питания (ИБП). ИБП гарантирует поддержание работы системы в случае кратковременных перебоев с электроэнергией, обеспечивая несколько часов работы в зависимости от мощности устройства.
Если отключение электричества длительное и требуется обеспечить работу системы в течение более длительного времени, следует рассмотреть использование автономных источников питания, таких как генераторы на бензине или дизельном топливе. Эти устройства могут обеспечить подачу электроэнергии на несколько дней или недель в зависимости от объема топлива и мощности генератора.
Для аварийных сценариев стоит предусмотреть наличие системы автоматического переключения на резервное питание. В случае полного отключения электричества система должна автоматически переключиться на ИБП или генератор без участия пользователя. Важно учитывать, что генераторы требуют регулярного обслуживания и тестирования для обеспечения бесперебойной работы в экстренных ситуациях.
Кроме того, при длительном отсутствии питания возможны сбои в работе датчиков и исполнительных механизмов системы Аквастоп. Поэтому важно установить механизмы, обеспечивающие их работу даже без питания – например, использовать батареи для датчиков и клапанов, которые могут работать автономно в течение нескольких дней.
Таким образом, наличие резервного источника питания и продуманный аварийный сценарий гарантируют надежную защиту от протечек даже при отключении электроэнергии, минимизируя риски затоплений.
Процедура самостоятельной проверки исправности системы
Для проверки исправности системы Аквастоп выполните следующие шаги:
1. Отключите систему от источника питания. Это необходимо для предотвращения случайных срабатываний и возможных повреждений. Отключение должно касаться как электрического питания, так и водоснабжения.
2. Проверьте состояние сенсоров. Для этого убедитесь, что датчики не имеют повреждений, загрязнений или излишней влаги. Сенсоры должны быть сухими и правильно расположенными в местах возможных протечек. Проводка датчиков должна быть надежно закреплена, без признаков коррозии или изломов.
3. Проверка клапанов системы. Важно удостовериться, что клапаны полностью открываются и закрываются. Для этого вручную активируйте систему с помощью пульта управления и наблюдайте за работой клапанов. Если клапан не закрывается плотно, это может свидетельствовать о проблемах с герметичностью или механическими повреждениями.
4. Проверка трубопроводов. Визуально осмотрите все видимые участки труб на наличие трещин, утечек и коррозии. Особенно внимательно осмотрите соединения труб и места монтажа. Протечку можно определить по присутствию капель воды или влажных участков в местах соединений.
5. Протестируйте систему на утечку. После проведения вышеуказанных проверок восстановите водоснабжение и включите систему. Проверка должна включать в себя контроль за работой датчиков и действиями системы в случае обнаружения протечек. Пройдитесь по всем местам установки датчиков, чтобы убедиться, что система срабатывает корректно при имитации утечки воды.
6. Проверка уведомлений. Убедитесь, что система правильно отправляет уведомления (если предусмотрены) о возникновении протечек. Проверьте работоспособность мобильного приложения или системы оповещений в зависимости от типа вашего устройства.
7. Обслуживание и чистка. Регулярно проводите чистку датчиков и клапанов от пыли и загрязнений, чтобы избежать их некорректной работы. Для этого используйте мягкие ткани и не агрессивные средства, чтобы не повредить чувствительные компоненты системы.
Особенности установки системы Аквастоп в квартире и доме
Установка системы Аквастоп требует тщательной подготовки и учета специфики каждой конструкции. Разница в установке в квартире и доме связана с особенностями сантехнической разводки и возможностью интеграции в существующие системы водоснабжения.

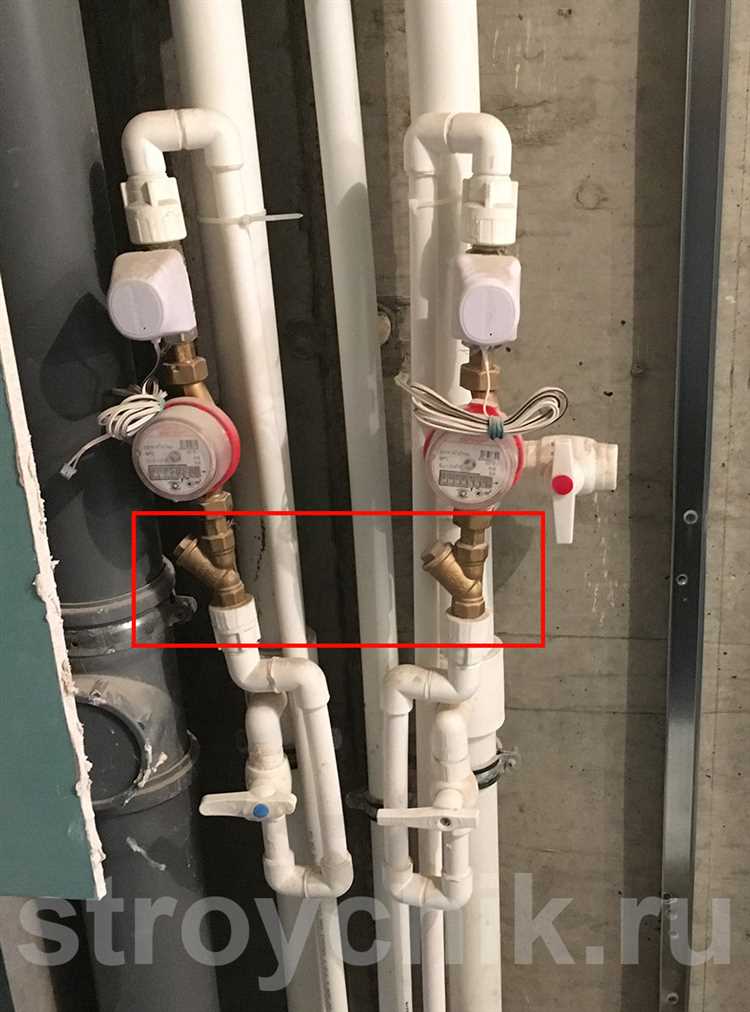

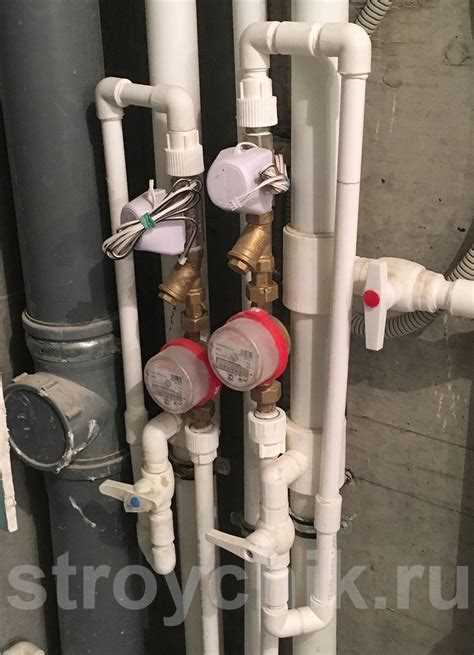

Для квартиры важно учитывать расположение водопроводных труб и точек подключения. В большинстве случаев система устанавливается на вводном трубопроводе, в месте, где вода поступает в квартиру. Это может быть счетчик воды или краны для перекрытия водоснабжения. Важно, чтобы все соединения были герметичными, а приборы защиты работали корректно, предотвращая любые утечки на ранних стадиях.
При установке в частном доме чаще используется более сложная схема. Система Аквастоп может быть интегрирована в центральный водопровод, а также в автономные системы водоснабжения, включая колодцы и насосные станции. В этом случае необходимо учитывать потребности в воде для нескольких точек одновременно, что потребует использования более мощных датчиков утечек и клапанов.
- Для квартиры достаточно системы с датчиками на водопроводных трубах и основным кране.
- Для дома, особенно при наличии нескольких точек водозабора, понадобится установка датчиков в нескольких местах, например, в подвале, на первом этаже и в местах подключения стиральных и посудомоечных машин.
Установка системы может включать следующие этапы:
- Выбор места для установки датчиков и клапанов. В квартире лучше установить систему у счетчика воды или непосредственно перед основным водопроводом. В доме – у точки ввода воды или в местах, где могут возникнуть наибольшие риски протечек.
- Монтаж датчиков, которые должны располагаться в местах возможного контакта с водой: в ванной, на кухне, в подвале. Для повышения надежности рекомендуется установить дополнительные датчики в труднодоступных местах, таких как стены и потолки в местах стыков труб.
- Подключение системы к основным трубам. Здесь важно правильно рассчитать диаметр труб и тип клапанов для обеспечения стабильной работы системы в случае обнаружения утечек.
- Калибровка и настройка системы. Все элементы должны быть правильно настроены для того, чтобы в случае протечки вода сразу блокировалась, предотвращая дальнейшее распространение проблемы.
Для эффективной работы системы Аквастоп важно, чтобы монтаж был выполнен специалистами, имеющими опыт работы с подобными устройствами. Также необходимо регулярное обслуживание и тестирование системы для подтверждения ее исправности.
Вопрос-ответ:
Что такое система Аквастоп и как она работает?
Система Аквастоп предназначена для защиты помещений от протечек воды. Она работает с помощью сенсоров, которые устанавливаются в местах, где возможен контакт с водой, например, рядом с сантехникой или в подвале. Эти сенсоры отслеживают уровень влажности и, при обнаружении протечки, автоматически перекрывают водоснабжение, предотвращая дальнейшие повреждения.
Какие устройства входят в состав системы Аквастоп?

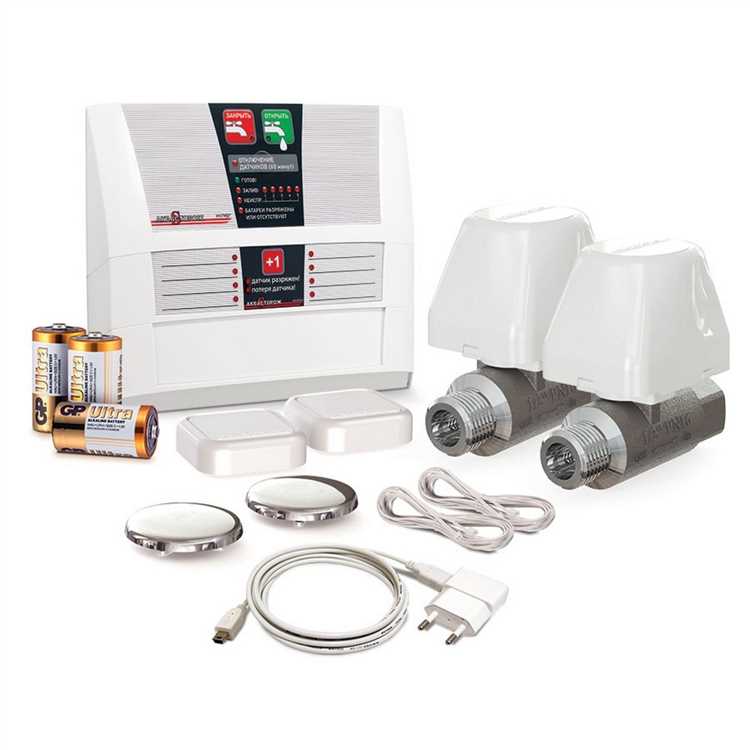

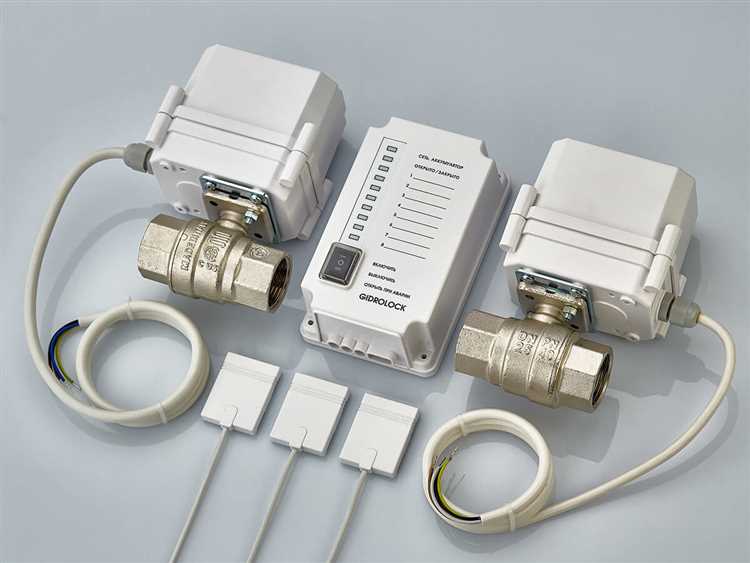

В систему Аквастоп входят несколько основных компонентов. Это сенсоры, которые определяют наличие воды или повышенную влажность, клапаны, которые перекрывают подачу воды, и центральный блок управления. Все эти элементы соединяются в единую сеть, обеспечивая непрерывную защиту от возможных утечек.
Насколько надежна система Аквастоп в предотвращении протечек воды?
Система Аквастоп имеет высокий уровень надежности, так как она реагирует на изменения влажности и обнаружение воды в реальном времени. Сенсоры способны предупредить о проблемах сразу, как только начинается утечка, и автоматически отключить воду, минимизируя ущерб. Однако важно правильно установить систему и регулярно проверять ее работоспособность.
Могу ли я самостоятельно установить систему Аквастоп или нужен специалист?
Установка системы Аквастоп возможна как профессионалом, так и в домашних условиях, если у вас есть базовые навыки работы с сантехникой и электроникой. Однако, чтобы система работала эффективно и без сбоев, рекомендуется обратиться к специалисту для монтажа, особенно если речь идет о сложных моделях или нестандартных установках.
Как часто нужно проверять систему Аквастоп на работоспособность?
Систему Аквастоп рекомендуется проверять минимум раз в полгода. Это позволит убедиться, что сенсоры и клапаны работают правильно, а батареи, если они используются, не разряжены. Также стоит проводить проверку перед сезоном интенсивного использования воды, например, после зимы или перед летним дачным сезоном.
